제품 구성품 1 : [X-UAV] 스카이서퍼 X8 입문자용 무견적 EPO기체 (브러쉬리스모터, 변속기, 서보) - 송수신기, 배터리, 충전기 미포함

비행을 위해서는 4채널 이상의 송수신기 + 리튬폴리머 배터리, 충전기가 필요한 RTF 기체입니다.

무견적 Epo form 재질의 초급자용 전동 글라이더 입니다.

- 에일러론 컨트롤 전동기체 입니다.
- 모터와 프로펠러가 동체 상부에 있어서 안전합니다.
- 파워오프시 뛰어난 활강 능력을 보여줍니다.
- 무견적 EPO폼 재질로 매우 튼튼합니다.
- 엘리베이터, 러더, 에일론 컨트롤 기체 입니다.
- 별도의 착색이 필요없습니다.

- 브러쉬리스 모터와 변속기, 프로펠러가 포함된 RTF(READY TO FLY) 상품입니다.

- 전폭(주익) : 1372mm (54 inch)

- 전장(동체) : 915mm (36 inch)

- 비행 중량 : 624g (22 oz)

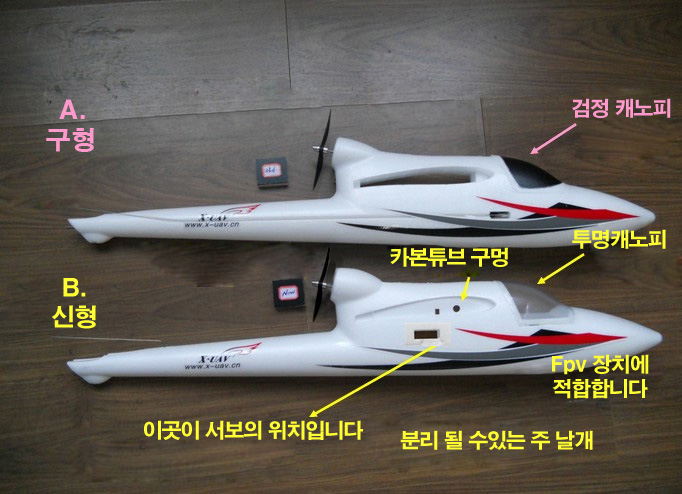

기체사양 변경내역은 아래그림 참조하세요..

• 1) 투명한 캐노피가 장착되어 있어 Fpv용 카메라 장착에 용이합니다.

• 2) 주익 고정용 바본 파이프가 더욱 튼튼하게 업그레이드 되었습니다.
• 3) 서보 고장시 간단하게 교체할 수 있도록 변경 되었습니다.

• 4) 주 날개를 분리할 수 있어 이동과 보관에 유리하게 업그레이드 되었습니다.

• 5) 스케이트는 착이륙시 동체를 스크레치로부터 보호해줍니다.

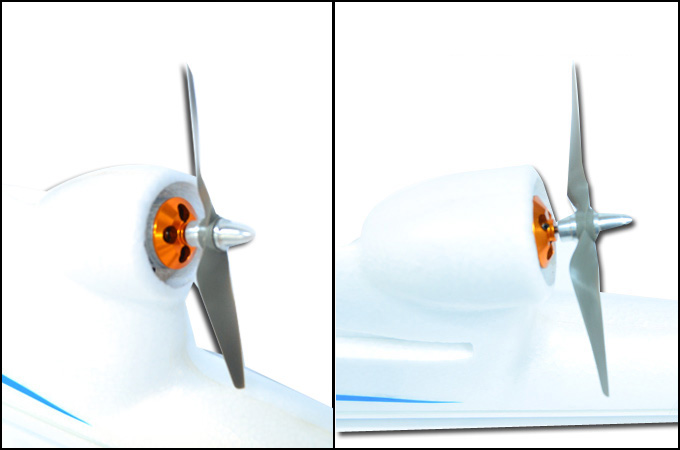

• 06). 모터를 쉽게 교체할 수 있게 변경 되었습니다.
• 07). 내부 격벽이 설치되어 있어 충격에도 더욱 튼튼하게 변경 되었습니다.
• 08). 비행 제어 시스템을위한 평면구조 입니다.

• 09). 서보선이 노출되어 있습니다.

• 10). 더욱 굵어진 카본파이프가 포함되어 있습니다.

• 11). 카본 파이프가 날개 끝까지 삽입되어 매우 튼튼합니다.

제품 구성품 2 : [Spektrum] DXe 디지털 송신기

주의! 현재 업데이트 버전이 1.6까지 나와있지만 1.6으로 업그레이드시 조종기 기능에 오류가 발생하는 이슈가 있습니다. 절대 업데이트를 하지마세요.

PC 또는 스마트폰에 전용 프로그램을 설치하여 간단하게 DXe 조종기의 셋팅을 할 수 있습니다. 프로그램을 통해 당신은 기체 모델을 생성하여 기체마다 각각 다른 설정값을 저장할 수 있습니다.

제품 구성품 3 : [Xenon-Tech] 스펙트럼 DSMP/DSMX 호환 6채널 풀레인지 수신기 - 엔드핀, 페일세이프, 11ms 반응

[Xenon-Tech] SPEKTRUM DSMP/DSMX 6CH Receiver (Failsafe/11ms/End-Pin)

가격 폭탄 선언!

휴대폰 Core Compartment 제조업체로 유명한 Xenon-Tech에서 출시한 고성능 Spektrum 수신기 시리즈가 거품을 좌악~ 뺀 가격에 국내 독점 공급합니다!

RX Officer로 최고의 명성을 가지고 있는 "Frederick Mak"에 의해 시스템을 완전히 재 설계, 아울러 Xenon-Tech에서 휴대폰 컴파트먼트 레벨의 SMD Processing으로 제작, 저가형 중국산 호환 수신기와는 비교할 수 없는 품질관리로 생산 됩니다.

Xenon-Tech의 모든 컴포넌트는 Spektrum 조종기와 완벽한 호환성 가지고 있으며, 6CH/11ms를 지원하며 물론 FailSafe 역시 완벽하게 지원합니다.

6CH 수신기는 중, 소형 비행기, 헬기, 멀티콥터 등에 모두 사용이 가능하며 최대 레인지 확보를 위해 별도의 위성 수신기를 장착할 수 있는 Satellite Port를 구비하고 있습니다.

멀티콥터 및 UAV에 사용시 최대 2.6mile(~4.16Km) 레인지까지 통달이 가능하며 Fail Safe를 완벽하게 지원, Going Home을 지원하는 FC와 조합시 안전하게 리턴 홈이 됩니다.

본 제품은 핀이 수평으로 되어 있는 End-Pin 방식입니다.

(주의 : 전파의 통달 거리는 도심지와 같이 전파 환경이 좋지 않은 곳에서는 레인지가 짧아질 수 있습니다)

Specification

<채널 할당 Chart>

<셋업 방법>

- 멀티콥터나 헬기 등에 사용시에는 반드시 FailSafe 세팅을 해 주시길 권장합니다.

- 특히 멀티콥터 등에 사용시 2Km 이상의 레인지를 벗어날 경우 조종기와 수신기 사이의 통신이 끊어질 개연성이 있으며 이때는 FailSafe 세팅을 해 두어야 기체가 안전하게 Going Home을 합니다.

- 바인딩 방법

1) 바인딩 플러그를 수신기에 연결합니다.

2) 수신기에 전원을 인가합니다.

3) 수신기에서 2m 이상 떨어진 상태에서 조종기 측에서 바인딩 스위치를 누른 상태에서 전원을 On 합니다.

4) 정상적으로 바인딩이 끝나고 FailSafe를 설정하지 않을 경우 바인딩 플러그를 제거합니다.

- 바인딩 방법(11ms High Speed Frame Rate)

1) 바인딩 플러그 두개를 수신기에 연결합니다.(동영상 참조)

2) 수신기에 전원을 인가합니다.

3) 수신기에서 2m 이상 떨어진 상태에서 조종기 측에서 Frame Rate를 11ms로 설정 후 바인딩 스위치를 누른 상태에서 전원을 On 합니다.

4) 정상적으로 바인딩이 끝나고 FailSafe를 설정하지 않을 경우 바인딩 플러그를 제거합니다.

5) 수신기에 전원이 들어갔을 때 녹색등이 빠르게 점멸하면 수신기 모드가 11ms High Speed 모드로 정상적으로 설정 된 것입니다.

- 페일 세이프 바인딩 설정 방법(아래 동영상 참조)

1) 위의 바인딩 방식이 끝난 후 조종기와 수신기를 켜 둔 상태에서 바인딩 플러그를 장착합니다.

2) 수신기에 전원이 들어가 있는 상태에서 바인딩 플러그를 수신기에 연결합니다.

3) 수신기 옆면의 FailSafe 버튼을 눌러서 현재의 스틱 포지션을 FailSafe 모드에 저장합니다.

4) 녹색등이 점등되면 페일세이프가 정상적으로 설정 된 것입니다.

5) 바인딩 플러그를 제거합니다.

6) 수신기의 전원을 Off 했다가 다시 On한 후 조종기를 Off 했을때 서보들이 Fail Safe 위치로 이동하는지 확인합니다.

- 페일 세이프 해제 방법

1) 수신기를 일반 바인딩 방식으로 재 바인딩 합니다.(사이드의 FailSafe 버튼은 누르지 않습니다.)

2) 녹색등이 꺼지면 FailSafe 모드는 해제된 상태 입니다.

<제품 이미지>

바인딩 플러그 및 마운트 테입 포함.

제품 구성품 4 : PT-B2200N-SP35 (11.1V, 3S1P, 35C+/JST-XT) 리튬폴리머 배터리 - XT60

Poly-Tronics 7th Generation 2,200mAh (11.1V, 3S1P, 35C+/JST-XT) - Slim Line

7세대 리튬 폴리머 전지 Poly-Tronics UFW Series!

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로

제조가 됩니다.

제품 구성품 5 : 아이맥스 B6 디지털 충전기 + 파워 서플라이, 리튬, 니카드, 수소, 납축 배터리충전, 6셀 밸런스 Fast 충전 가능, 최대5A (80W) 충전

아이맥스 B6 디지털 충전기

  RC용으로 사용되는 리튬배터리(리튬폴리머/Li-Poly, 리튬철/Li-Fe, 리튬이온/Li-Ion) 배터리 및 니켈수소(Ni-MH), 니카드(Ni-Cd) 뿐만 아니라 12v 납축배터리(Pb)까지 충전이 가능한 범용 디지털 충전기입니다.

  야외에서 사용시 승용차량의 보넷 내부 12v 납축배터리에 연결하여 사용할 수 있으며, 실내에서 사용시에는 12v 5A 이상의 파워서플라이에 연결하여 사용할 수 있습니다. (파워서플라이는 포함.)

인증번호 : MSIP-REI-YON-IMAXB6

[ 상세 사양 ]
- LCD 디스플레이 모니터
- 입력 전압 : DC 12V
- 출력 파워 : 최대 50W
- 충전 전류 : 0.1~5.0A
- 밸런싱 전류(리튬) : 300mAh/Cell
- 니카드(NiCd)/니켈수소(NiMh) 배터리 지원 셀 수 : 1~15셀
- 리튬(Li-ion/Polymer/Fe) 지원 셀 수 : 1~6셀
- 납축 배터리 지원 전압 : 2V ~ 50V

- 충전 완료시 알람음 알림
- 무게 : 450g
- 크기 : 137 x 87 x 33mm

[ 프로그램 ]

- 리튬 배터리 일반 충전

- 리튬 배터리 밸런싱 충전

- 리튬 배터리 빠른 밸런싱(FAST MODE) 충전 : 99% 까지 빠른속도로 충전하는 모드

- 리튬 배터리 장기보관 충전 : 각 셀당 전압을 3.8v 로 통일시켜 1개월 이상 장기보관을 위한 모드

- 리튬 배터리 방전

- 니켈수소, 니카드 배터리 일반/급속 충전

- 니켈수소, 니카드 배터리 방전

- 니켈수소, 니카드 배터리 리싸이클

- 납축 배터리 충전/방전

- 데이터 저장

[ 충전 오류 알림 ]

- REVERSE POLARITY : 역전류 경고

- CONNECTION BREAK : 배터리 연결 안됨

- SHORT ERR : 쇼트 에러

- INPUT VOL ERR : 입력 전압 저하

- VOL SELECT ERR : 배터리 전압 설정 오류

- BREAK DOWN : 충전 오류

- BATTERY CHECK LOW VOLTAGE : 리튬 배터리 저전압 경고

- BATTERY CHECK HIGH VOLTAGE : 배터리 고전압 경고

- BATTERY VOLTAGE CELL LOW VOL : 특정 셀 저전압 경고

- BATTERY VOLTAGE CELL HIGH VOL : 특정 셀 고전압 경고

- TEMP OVER ERR : 충전기 과열 경고, 충전기를 식혀주십시오!

[ 제품 구성 ]

- B6 디지털 충전기

- 딘스 충전 케이블

- JST 충전 케이블

- 타미야 충전 케이블

- 부스터 충전 케이블

- 수신기 배터리 충전 케이블

- 영문 설명서

- 한글 설명서

충전기 전면부에 대형 LCD 액정 디스플레이와 4개의 스위치가 있습니다.

LCD 액정 디스플레이를 통해 충전상황을 확인할 수 있으며,

특히 리튬 배터리 충전시 각 셀당 전압의 밸런스 상황을 직접 눈으로 실시간 확인할 수 있습니다.

전면부의 Batt Type(Stop), Dec(◀), Inc(▶), Start(Enter) 스위치를 이용하여 배터리 종류와 전압, 전류등을 설정할 수 있습니다.

자세한 설정 방법은 동봉된 한글 설명서를 참고하시면 됩니다.

충전기의 좌측면에 야외충전용 악어클립과 실내충전용 아답터잭이 있습니다.

야외에서 사용시 승용차량의 본넷을 열고, 내부의 12v 배터리에 직접 연결하여 충전기를 사용할 수 있습니다.

혹시 모를 화재의 위험으로 인해 모든 충전기는 절대 시거잭 타입으로 나오지는 않으니 참고 바랍니다.

가정에서 사용시에는 실내충전용 아답터잭에 12v 파워서플라이를 연결하여 사용할 수 있습니다. (파워서플라이 포함)

예를 들어, 2200mAh 배터리를 충전하기 위해서는 2.2A 의 출력이 필요하며,

5A 서플라이로는 5000mAh 의 배터리까지 급속충전할 수 있습니다.

별도의 잭 작업 없이 바로 사용할 수 있게끔 여러가지 종류의 충전잭이 포함되어 있습니다.

충전기의 우측면에는 충전 단자가 있습니다.

리튬 배터리의 경우 각 셀당 밸런싱 작업을 자동으로 해주는 2~6셀의 밸런스 단자가 포함되어 있습니다.

대부분의 배터리에 사용되는 유니버셜 타입 밸런스 단자는 이 충전기에 바로 사용할 수 있습니다.

  충전을 위해서는 충전 단자와 밸런스 단자 모두를 충전기에 연결해야 합니다.

  이는 고용량 배터리의 충전시 밸런스 단자로만 충전하기에는 단자가 너무 가늘기 때문에,

  밸런스 단자로는 각 셀당의 전압만 조절하고, 실제 충전은 굵은 단자인 출력 단자로 되기 때문입니다.

충전기 뒷면에는 방전시 충전기 기판 보호를 위한 방열홀과, 미끄럼방지 패드가 부착되어 있습니다
