FPV 안테나의 종류와 기능
| 2016-11-16 15:08:56
안녕하세요 알씨뱅크입니다.
멀티콥터에 많이 사용되는 FPV용 안테나에 대해서 알려드리겠습니다.
처음 RC용의 FPV 장치가 나왔을 때는 안테나는 그냥 일자형 한가지 종류밖에 없었지요.
그러나 점차 장거리 비행이나 더 가벼운 안테나를 원하게 되면서 여러가지 종류의 안테나가 생기게 되었고, 그로 인해 복잡한 용어들이 생겼습니다.
이 게시물에서는 SMA, RP-SMA, RHCP, LHCP 등의 용어와 사용하는 안테나의 종류에 대해 알아보겠습니다.
* 안테나의 종류

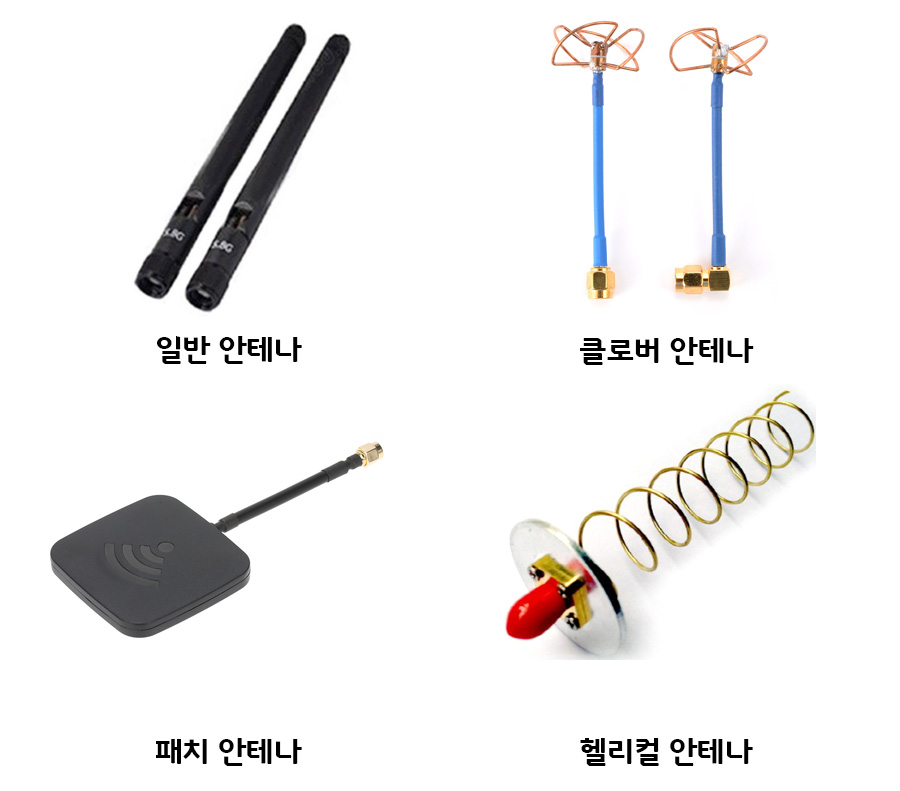

RC용 FPV에 사용되는 대표적인 안테나들입니다. 일반 안테나, 클로버 안테나, 패치 안테나, 헬리컬 안테나 총 4가지가 있으며 머쉬룸 안테나 등 커버들이 씌워져 있는 안테나들은 모두 클로버 안테나에 속합니다. 또한 비슷한 생김새지만 선의 감긴 방향, 단자의 모양에 따라 몇 가지로 구분되므로 실제 안테나를 구매하실 때 자신의 기기와 맞는지 꼭 확인하시기 바랍니다.
안테나 종류에 따라 장, 단점이 있기 때문에 용도나 상황에 맞게 선택하셔야 송수신기 거리, 영상의 질이 향상에 도움이 됩니다.
* 지향성, 무지향성

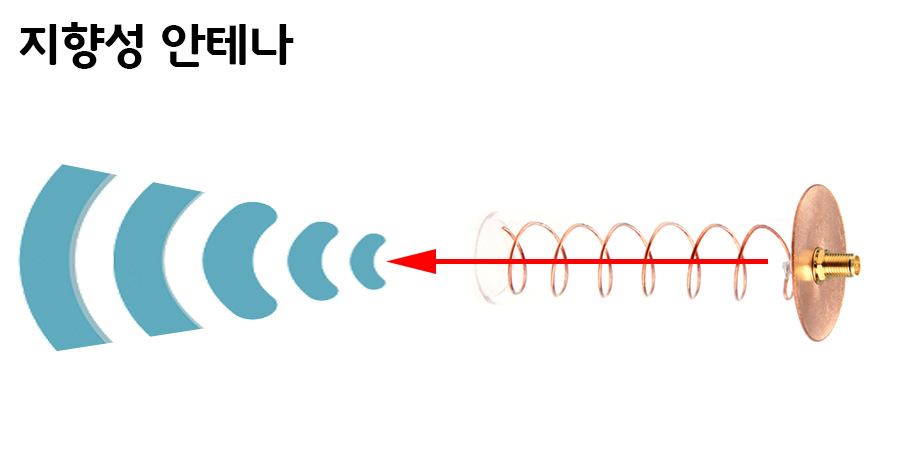

지향성 안테나는 위 이미지와 같이 한쪽 방향으로만 전파가 송출되어 강한 강도의 전파를 송수신할 수 있지만 대역폭이 좁기 때문에 송, 수신 안테나의 방향이 틀어지게 되면 감도가 낮아지는 단점이 있습니다.
- 지향성 안테나에는 패치안테나, 헬리컬 안테나가 있습니다.

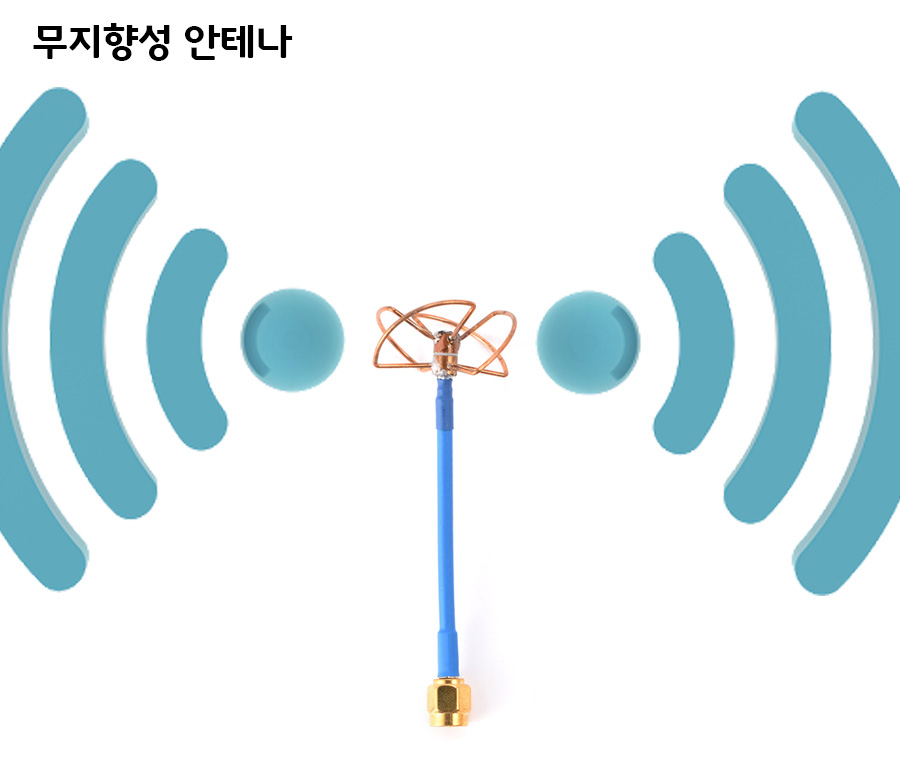

무지향성 안테나는 대역폭이 넓으므로 광범위하게 전파를 쏘지만 수신 감도는 지향성 안테나에 비해 떨어지는 편입니다.
- 무지향성 안테나에는 일반 안테나, 클로버 안테나가 있습니다.

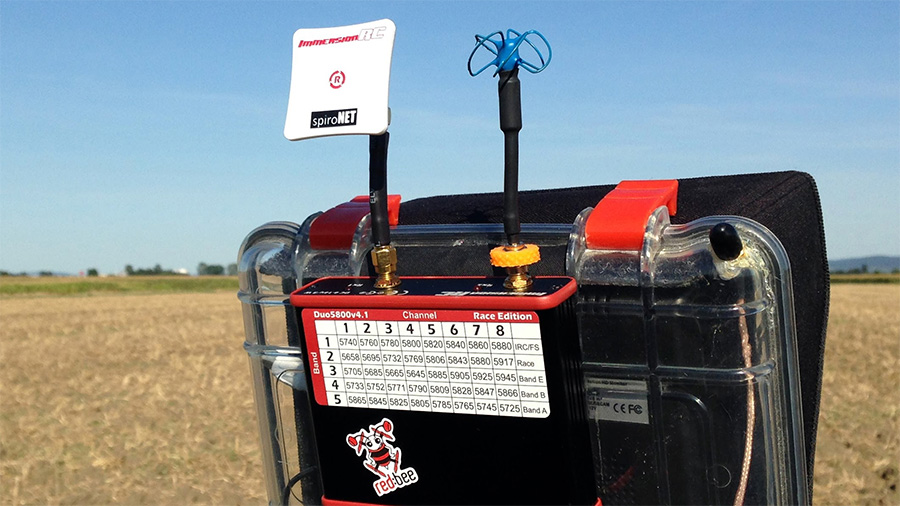

지향성, 무지향성 안테나는 서로 다른 장, 단점을 가지고 있기 때문에 최근에는 두 가지의 안테나를 혼용하여 많이 사용하고 있습니다.
안테나 감도 (dBi)

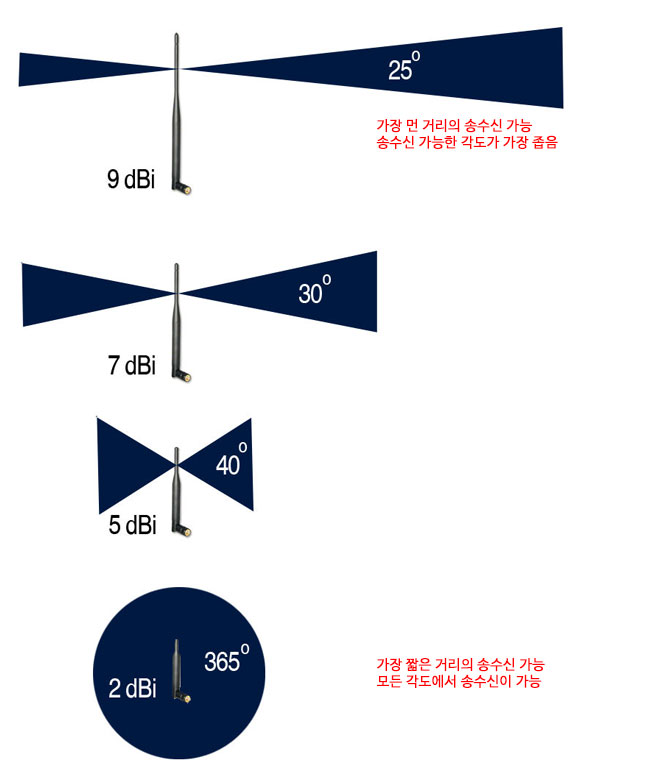

안테나의 감도(Gain)는 dBi 로 나타내며, 여기서 dB 는 데시벨을 의미합니다(dBi = dB isotropic). RC 유저들은 감도 라는 말로 표현을 많이 하지만, 일반적으로는 안테나 이득 이라는 말로 더 많이 표현합니다. dBi 가 높으면 높을수록 전파를 더 멀리 보낼 수 있지만, 그만큼 보내는 각도가 더 좁아집니다. 즉, dBi 가 높으면 지향성 안테나입니다. 지향성 안테나일 경우 안테나 각도가 안맞으면 수신이 안되기 때문에 멀리 간다고 무조건 좋은 것이 아닙니다. 아래 이미지를 보고 참조하시기 바랍니다.
* RHCP / LHCP

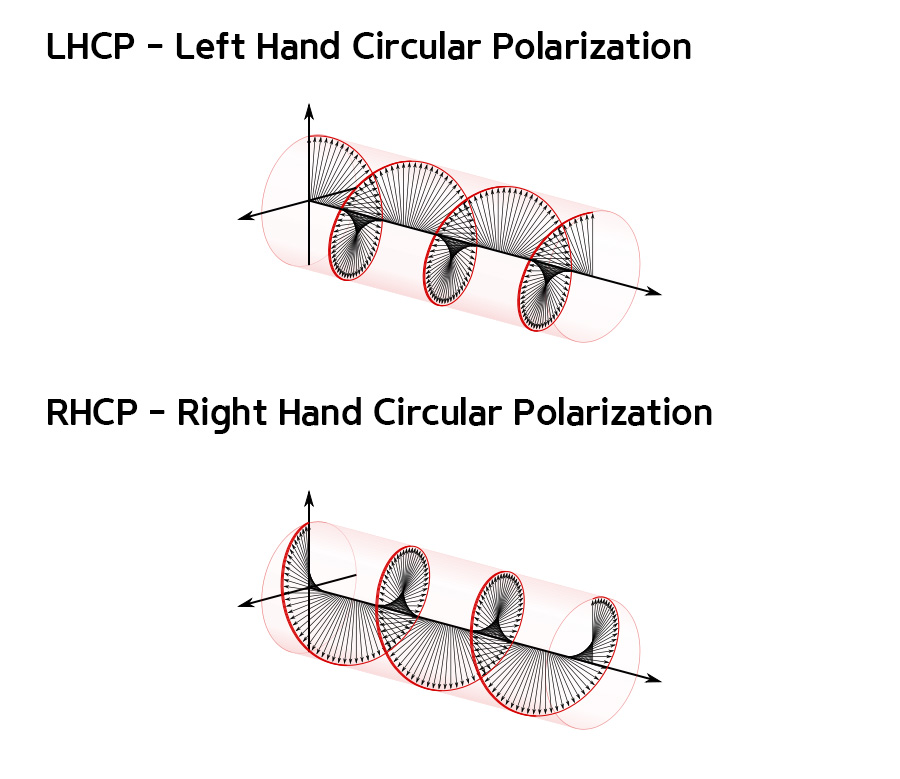

RHCP와 LHCP는 "right hand circular polarization", "left hand circular polarization"의 약자입니다.

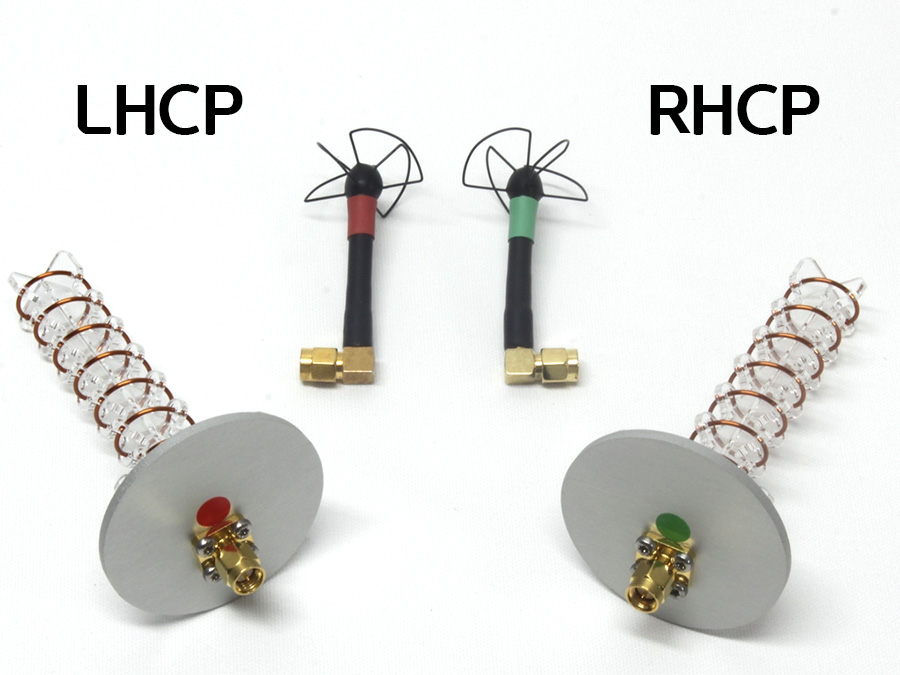

시중에 판매중인 안테나들의 설명을 보면 RHCP 또는 LHCP가 표기되어 있습니다. 생긴것 똑같이 생겼는데 과연 무엇이 다를까? 하신분들이 있으실겁니다.
간단하게 설명하자면 안테나선이 감긴 방향을 뜻합니다. 감긴 방향에 따라 전파의 방향도 정해지므로 송신기와 수신기 안테나가 서로 반대방향으로 장착되어 있으면 수신감도가 엄청나게 떨어집니다. 그렇기 때문에 반드시 송신기와 수신기는 동일한 방향으로 장착되어야 합니다.
* SMA / RP-SMA
SMA (Sub Miniature version A) / RP-SMA (Reverse Polarity-Sub Miniature version A) 약자

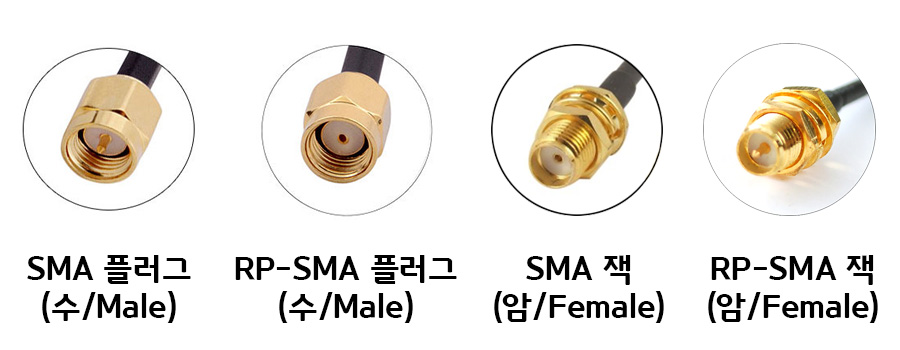

안테나를 송신기, 수신기에 연결하는 단자는 아래 이미지와 같이 4가지로 나뉩니다. 플러그의 표준 지름은 7.67mm 잭은 6.19mm입니다.
자신이 가지고 있는 송, 수신기의 단자를 잘 확인하시고 구매하실때 주의하시기 바랍니다.
