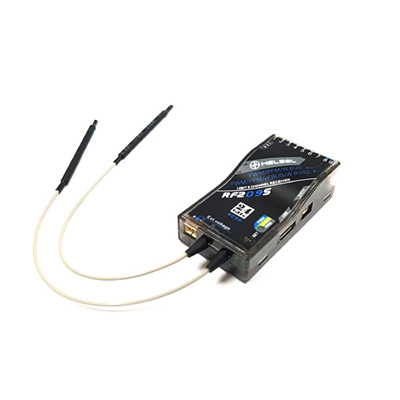

RF209S 수신기



RF209S 수신기는 실시간 반응 속도가 빠르며 섬세한 조종을 도와주어

부드러운 조종을 지원하는 제품 입니다.

또한 먼 거리까지 송수신이 가능하여 가격 대비 가성비가 높아

많은 유저들이 사용하고 있습니다.

모델명 : RF209S

시스템 조합 : 헬셀ST시리즈 무선시스템

주파수 : 2.4GHz

입력전압 : 3.5V~13V

작동 전류 범위 : 95mA

응용 프로그램: 헬리콥터, 비행기, multicopter, 차량, 보트, 로봇

해상도 비율 : 4096(PPM), 2048(W.BUS)

PWM : 9채널

PPM : 지원

W.BUS : S.BUS와 호환

W.BUS2 :원격 측정 센서 입력

양방향 전송 : 지원

분실방지보호 : 지원

온라인 업데이트 : 지원

릴레이비행 : 지원

180/270도 서보 : 지원

수신기 포트 설정 : 지원

외부 전압 감지 : DC 0~96V

크기 : 47 * 14 * 25mm

무게 : 12g

* 연결방법

USB port --> USB포트

Status light --> 상태표시등

Link key --> 연결 키

Signal  --> 신호선

Positive --> +

Negative --> -

External voltage inspect port --> 외부 전압 검사 포트

Red line to the positive pole --> 양극에 빨간 선

1Ω resistor to the negative --> 음극에 1Ω 저항

W.BUS/PPM/PWM --> W.BUS/PPM/PWM

* 작동 시 LED 색상

* 바인딩 방법

링크 : 수신기를 전원에 연결한 다음 'SET'버튼을 3 초 동안 누릅니다.

      주황색 표시등이 천천히 깜박 인 후 링크 명령을 기다립니다.

모드 선택 :

1. 수신기 설정 방법에서 ‘SET’을 눌러 전원을 연결한 다음 모델 설정으로 들어갑니다.

   ‘SET’을 부드럽게 클릭하여 스위처 모드로,

   ‘SET’을 길게 눌러 확인합니다.

2. 송신기 설정 방법은 송신기와 수신기의 정상적인 통신 상태에서 [링크 설정]-[수신기 출력]에서 수행하십시오.

    설정 후, 상위 메뉴로 돌아가서 설정을 저장하십시오 (수신기 라이트 색상이 변경됨).
