[Amass] 전선 이음용 5.5mm 니켈 커넥터 (7~8AWG/8 pcs)

[AMASS] End to End Soldering Nickel Conector (8 pcs/7~8AWG)

AMASS사의 AWG 와이어 끝단 연결용 엔드 투 엔드 니켈 커넥터.(Closed Type)

7AWG~8AWG까지 사용이 가능하며, 전원선을 연장해서 사용해야 하는 대형 멀티콥터에 유용한 제품입니다.

쿼드(QUAD) 기준 1대분 구성입니다.

실드용 RED, Black 수축 튜브 포함.

<제품 사양>

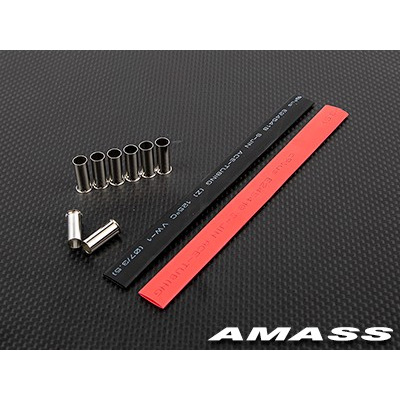

● End to End Nickel Connector(5.5x16mm) : 8 pcs

● Shrink Tube(Red) x 1pcs (Long)

● Shrink Tube(Black) x 1pcs(Long)

<제품 이미지>

- 먼저 솔더링 할 양쪽 와이어를 9.0mm 정도 길이로 실리콘 튜브를 잘라낸 다음, 충분하게 납을 먹여줍니다.

- End to End Connector에 와이어를 집어 넣고 납땜을 해 줍니다.

  이때 양쪽 와이어가 반드시 맞닿도록 끝까지 밀어 넣은 다음, 납을 충분히 흘려 넣어서 내부에 완전히 납이 녹아 붙도록 합니다.

   납땜 전에 7mm 수축 테이프를 극성별로 미리 넣어 놓습니다.

- End to End 컨넥터의 길이는 16mm로서 양 끝단이 1mm 정도 여유가 있어야 납을 쉽게 흘려 넣을 수 있습니다.

- 솔더링 후 히팅건 등으로 수축을 해서 절연을 해 줍니다.
