[TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V)

상품번호 QQ102437
제품코드 : TL3304
상품번호 : QQ102437
판매가격 : 89,000원87,220원-2%
가입하면 1,780원 할인가입 후 이 상품으로 이동회원 2%가입하기 ›
상품번호 : QQ102437
※문의시 상품번호를 알려주세요
상품 분류드론/픽스호크/FPV›드론 FC 비행 컨트롤러 모음›픽스호크 비행 컨트롤러(Pixhawk)›픽스호크 공용 부품
이 상품은 다른 분류에도 있어요
픽스호크 Pixhawk›픽스호크 공용 부품
네이버페이 적립 : 구매 금액 4%
최대 4개까지 주문 가능마지막 재고
물류창고 4개
오늘 15:30 까지 결제하시면 내일 10월 23일(금) 출고됩니다.
주문수량 / 최대 4개
닫기
위에서 옵션을 선택하세요.
바로구매
장바구니
카톡상담

장바구니에 담았습니다.
지금 확인하시겠습니까?
장바구니 보기   계속 쇼핑하기
이미지 상품명 선택
추가 옵션상품 총합계: 0원
옵션 상품을 포함하여 장바구니 담기 >

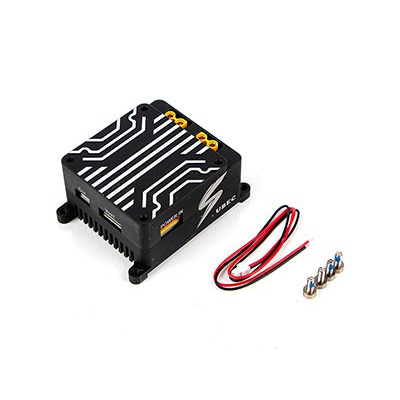

[Tarot] Pixhawk Ammeter Power Module (S.UBEC/10A/80V/120W)



타롯사의 PixHawk FC용 Ammeter 하이 파워 모듈 세트.(120W)



S.BEC 내장형으로 최대 10A BEC 출력 및 최대 80V까지 입력이 가능한 PMU 입니다.

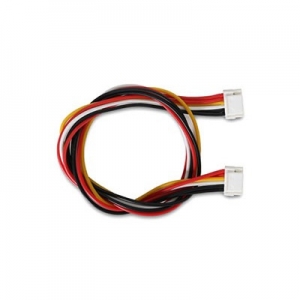

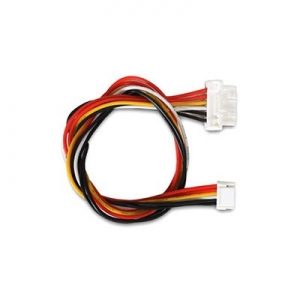

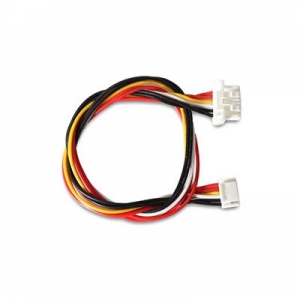

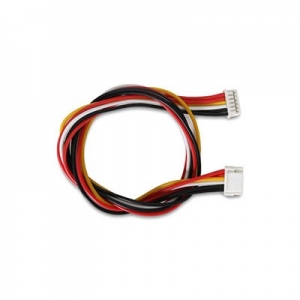

Pixhawk 버젼별 언결 컨넥터(별매품)는 아래 이미지를 참고 하세요.



[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 1






- Tarot's 120W High-Power S.UBEC Buck Power Supply Module;


- The product design features high voltage resistance, high power capacity, and strong overload protection capabilities. It incorporates voltage and current detection functions and is compatible with mainstream flight control systems.




1. Wide voltage input design, supporting up to 80V input;
2. High-power output, maximum support up to 120W output;
3. Three primary 12.3V outputs (total 10A) for powering 12V devices;
4. Secondary 5.3V buck output (total 5A) for powering 5V devices;
5. Primary circuit supports up to 33A transient overload;
6. Built-in low-temperature drift, high-precision voltage sampling resistor;
7. Supports integration with mainstream flight control systems via the Vout interface to enable voltage monitoring;
8. Supports external Hall sensor modules via the Cin interface to enable current monitoring;
9. The housing is constructed from 6061-T6 aluminum alloy and fully CNC-machined, offering an aesthetically pleasing design with excellent passive heat dissipation;
10. Built-in integrated silent turbo fan provides active cooling, ensuring more stable module operation during high-power usage;
11.Built-in integrated Amass XT30 plug inputs and outputs eliminate exposed wires, ensuring a clean and elegant overall appearance for the module.



<주   의>


OUT2 출력포트의 기본 출력값은 공장 출하시 12.3V/10A로 되어 있습니다.

2차 Step-Down 출력을 5.3V/5A로 변경을 원하는 경우에는 내부 회로의 솔더링 포인트를 변경 후 다시 전원을 On 해야 5.3V/5A로 변경이 가능하므로 사용상 주의를 요합니다.





<제품 이미지>



[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 6





하부에 강력한 쿨링팬이 내장되어 있어 높은 Step-Down 출력에도 안정적인 발열이 되도록 설계



[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 7



Pixhawk 연결 예제



[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 8



입력 전압별 출력 챠트.



[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 9



[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 10



제원표는 아래 이미지를 참고하세요.



[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 11




제품 설명서

[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 12
[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 13
[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 14
[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 15
[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 16
[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 17
[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 18
[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 19
[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 20
[알씨뱅크] TL3304 [TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V) 21
