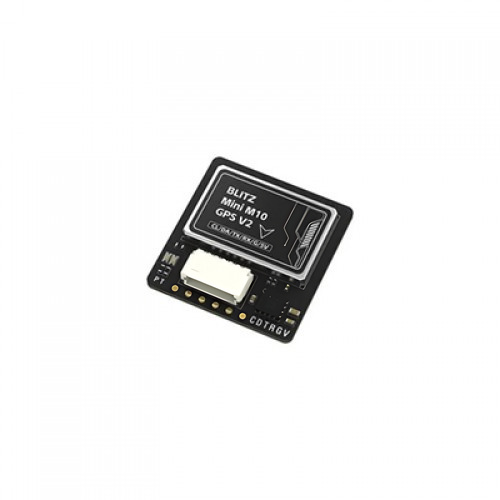

BLITZ M10 Mini GPS V2 (Mini Version)

- BLITZ사의 gps입니다.

- Betaflight 4.3.0버전 이상을 사용해주세요

- 모터, 전원케이블 및 기타 간섭부품으로부터 위쪽을 향하고 멀리 떨어진 곳에 장착을 추천드립니다.

- 사이즈 20 x 21 x 8mm

**주의사항**

1. 나침반(Compass)기능을 켠 후에는 반드시 사용하기 전에 캘리브레이션(보정 작업)을 진행해 주세요.

2. 반드시 지정된 범위 내의 전압에 맞추어 GPS에 전원을 공급해 주세요. (※ 이 모듈은 5V 전용입니다.)

3. 내부 손상을 방지하기 위해 배선도(wiring diagram)를 참고하여 신중하게 GPS를 납땜해 주세요.

4. 베타플라이트(BetaFlight) v4.3.0 이상 버전을 사용해 주세요. (구버전 버전은 M10칩을 올바르게 지원하지 않습니다.)

5. GPS는 반드시 안테나가 하늘을 향하도록 설치해야 하고, 커넥터는 드론의 전방으로 향하도록 설치해야 합니다.

     (커넥터가 없는 면이 안테나입니다.)

6. 모터, 전원케이블 및 ESC 등 기타 전파 방해를 일으키는 부품들과 멀리 떨어뜨려 장착해야 합니다

구성

M10 GPS 1개

실리콘 와이어 1개

20*21*8(Mini Version) compatibility

Single-hole TPU mount/Universal Version

• Chimera7 Pro v2

• iH3 O3

• Nazgul Evoque F4/F5/F6

• XL10 v6

• BOB57 HD

• Nazgul XL5/DC5 ECO V1.1

• SH CineFlow 5

• SH CineLR 7

• Nazgul Evoque F5 V3

Dual hole TPU mount

• Nazgul5 V3

• Nazgul XL5/DC5 ECO V1

• Taurus X8 Pro/V3

• ProTek60 Pro

GPS TPU mount is not required : Helion 10

25*25*6 Version compatibility

• Centurion X8 Frame Kit

• Taurus X8 Pro Max

Description

The newly upgraded BLITZ M10 GPS V2 has arrived, offering faster and more stable satellite search. This advancement in technology provides users with a more reliable and efficient GPS experience.

Features

UBLOX M10 chip, low power consumption, strong signal

Compass module QMC5883L integrated

Built-in farad capacitor for faster hot start

High-precision positioning

Onboard LNA (Low Noise Amplifier), RF filter, and TCXO (temperature-compensated crystal oscillator)

10 Hz Refresh rate

Built-in Flash

Specifications

Compass module: QMC5883L

Baud Rate: 9600-460800 / 4800bps-921600bps (Default - 115200bps)

Sensitivity: Tracking: -167dBm

Cold start: 27s

Hot start: 1s

Maximum height: 80000m

Maximum speed: 500 m/s

Speed accuracy: 0.05 m/s

Maximum acceleration: ≦ 4G

Refresh Rate: 10 Hz

GPS patch antenna size: 18.2 x 18.2 x 4 mm / 25 x 25 x 6 mm

Total dimensions: 20 x 21 x 8 mm / 25 x 25 x 11 mm

Weight: 8g / 16 g

Input Voltage: 3.3-5.5 V

GPS pin definition: RX/TX UART

Compass pin definition: SDA/SLA

GNSS: GPS+SBAS+Galileo+QZSS+Glonass



Packing List

1 x BLITZ M10 GPS V2

1 x Cable set
