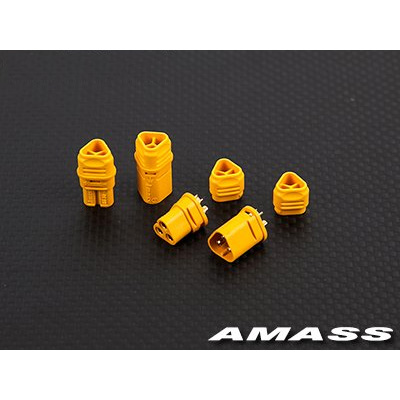

[AMASS] MT30 모터, 변속기 연결잭 2조 - 하우징 포함
3-Phase Motor/ESC Connector Housing Set(2 Set)
제품코드 : AM-MT30
![[알씨뱅크] AM-MT30 [AMASS] MT30 모터, 변속기 연결잭 2조 - 하우징 포함](/shop/data/goods/1552538403186l0.jpg)
판매가격 : 3,800원
상품번호 : QQ17450
※문의시 상품번호를 알려주세요
※문의시 상품번호를 알려주세요
상품상세설명
AMASS MT30 3-Phase Motor/ESC Connector Housing Set(2Set)
소형 멀티콥터 및 소형 전동헬기에 유용한 3상 BL Motor와 ESC 연결용 컨넥터 시스템!
환봉타입의 멀티콥터 등에 복잡한 변속기 배선 연결도 이제는 간편하게!
AMASS 3-Phase Motor/ESC는 삼각형태의 컴팩트한 모터-변속기 연결 하우징으로 내부 Stopper를 내장, 분리 후 연결시 모터의 Phase 위상이 바뀌지 않으며 항상 같은 Phase를 유지할 수 있도록 설계 되어 있습니다.
아울러 Silicon 성형 Wire Skirt를 추가, 별도의 수축포 없이 솔더링이 가능하며 차후 여러번 재생해서 재활용이 가능합니다.
최대 허용 전류는 30A(Max 45A>30sec)로 350~600mm Wheel Base 멀티콥터 프레임 또는 12~14in Prop을 사용하는 4006MR/4108MR급 멀티콥터 모터에 최적화 되어 있습니다.
실리콘 와이어는 최대 16AWG까지 연결 가능합니다.

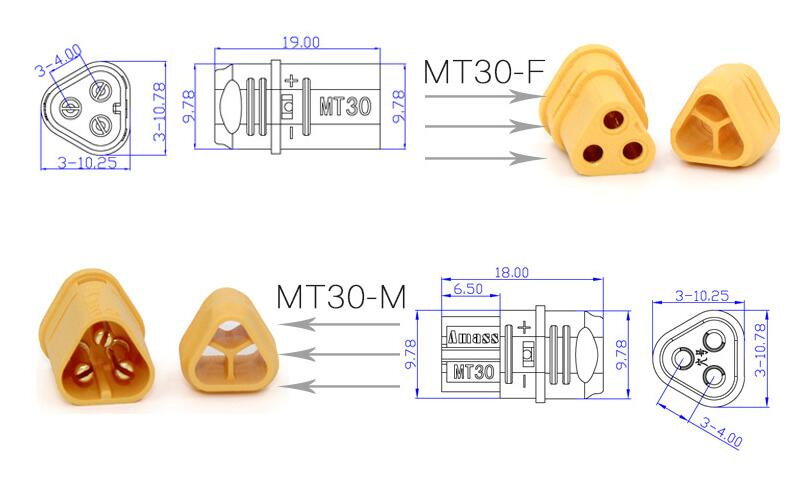

연결 방법은 아래 도해를 참조하세요.
<제품 이미지>

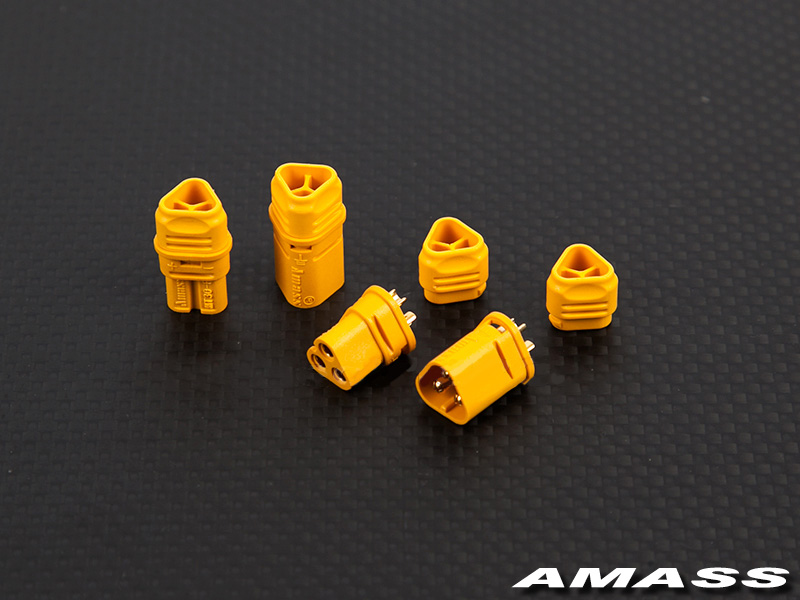

모터 및 변속기 2Set 분이 기본사양입니다.
![[알씨뱅크] AM-MT30 [AMASS] MT30 모터, 변속기 연결잭 2조 - 하우징 포함 1](/shop/data/editor/62f22db5898f71ba.jpg)
![[알씨뱅크] AM-MT30 [AMASS] MT30 모터, 변속기 연결잭 2조 - 하우징 포함 2](/shop/data/editor/d5701eb01822c10c.jpg)

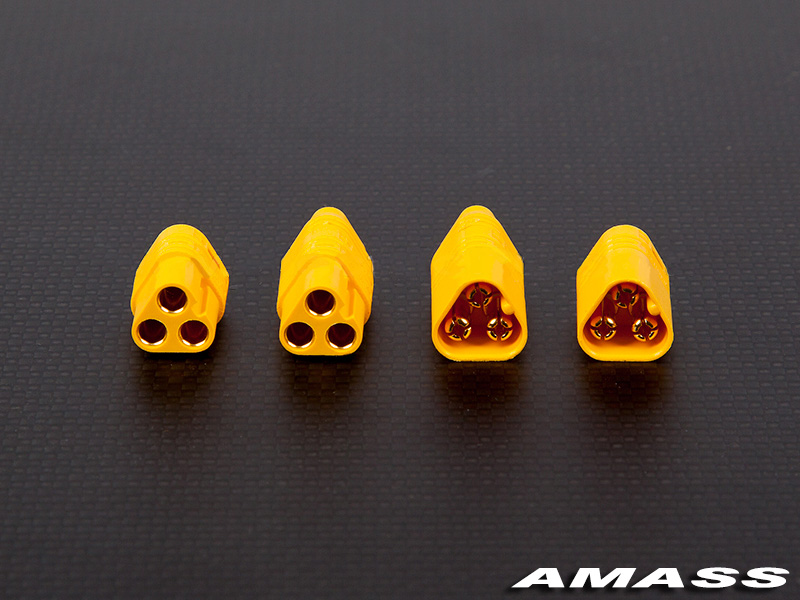

중간에 Stopper가 내장되어 있어, 분리 후 결속시 위상 변화가 생기지 않습니다.
![[알씨뱅크] AM-MT30 [AMASS] MT30 모터, 변속기 연결잭 2조 - 하우징 포함 3](/shop/data/editor/1e63e7b9de096727.jpg)
아래 사진과 같이 솔더링을 합니다.
교류방식의 Brushless Motor는 3가닥 중 임의의 선 2가닥의 위치만 바꿔주면 모터가 반대로 돕니다.
반드시 Phase 확인 후 솔더링을 하고 Skirt를 고정합니다.
![[알씨뱅크] AM-MT30 [AMASS] MT30 모터, 변속기 연결잭 2조 - 하우징 포함 4](/shop/data/editor/de47ecd7a7908319.jpg)

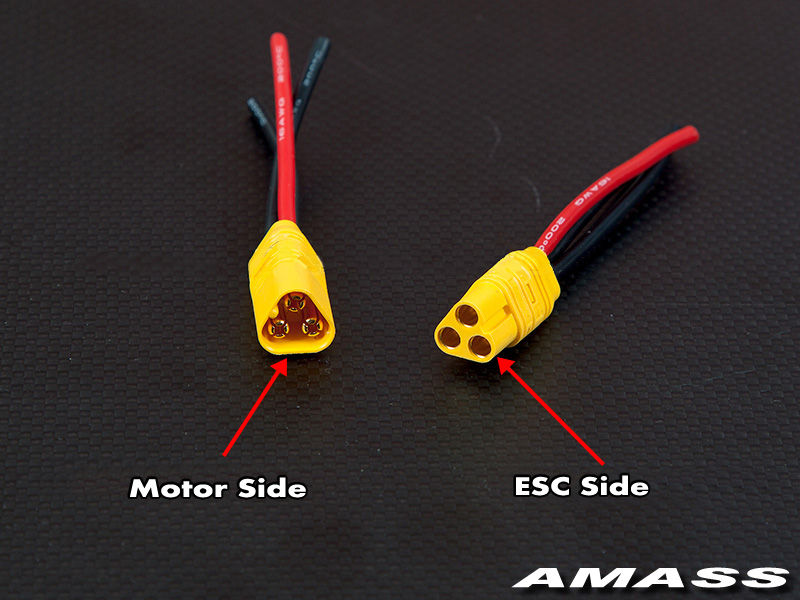

모터와 변속기 쪽 연결은 아래 사진을 참조합니다.
![[알씨뱅크] AM-MT30 [AMASS] MT30 모터, 변속기 연결잭 2조 - 하우징 포함 5](/shop/data/editor/2b92a8decd9c612d.jpg)
