100% Made in KOREA!

세계최고의 Drone 및 레귤레이터 제조사 - Gryphon Dymanics사의 신형 Dual Performace Hyper High Voltage BEC(75V/10A) 레귤레이터!

비행기, 헬기 및 산업용 드론에 이르는 폭 넓은 Applicaion에 대응, 7.4V부터 16V까지 자유롭게 전압 출력 세팅이 가능한 다목적 레귤레이터입니다.

고효율 스위칭 레귤레이터 컨트롤러를 탑재하여 초소형, 경량화에도 불구하고 연속 10A(upto 75V Input Voltage)의 전류를 출력 할 수 있도록 설계되었으며 RC용 전원 환경 특성에 최적화 설계되어 출력 전압의 저 리플(Ripple)과 전원의 부하 급변시 초고속 과도응답특성(Ultra Fast Transient Response)을 구현하였습니다.

아울러 극한의 환경에서 원활한 구동 성능을 보장하기 위해 별도의 Cooling Fan Port를 탑재하고 있으며, 별도의 PWM 포트를 내장, 조종기의 Aux Ch에 케이블 할당시 레귤레이터를 원격으로 On/Off 제어가 가능합니다.

<활용 용도>

- 중/대형 전동/엔진 비행기/헬기/V-Stol기의 대용량 BEC 서보 전류 공급

- 산업 및 방제용 드론의 LED 전원 공급 또는 약제 펌프 및 입제 살포기 전원 공급.

- 레귤레이터 타입 : Switching

- 입력전압 : 22V ~ 75V (LiPo 6~18 Cells)

- 출력전압 : 7.4V, 8.4V, 12.0V, 14.0V, 16.0V (딥 스위치 선택)

- 출력전압 임의조절 : 4.4V~16.0V ADJ (볼륨조절)

- 출력전류(Peak) : 20A

- 출력전류(Cont) : 10A

- 크기 : 11mm(H) x 38mm(W) x 58mm(L)

- 중량 : 47g (케이블 포함)

- 외부단자 : Cooling Fan용 외부 출력단자(Molex) 지원(출력전압과 동일)

주의) HV레귤레이터의 설계 특성상 입력 전압이 22V(LiPo 6 Cells) 경우에 한해 14.0V와 16.0V 출력을 지원하지 않습니다. 이 경우 GSR-6005MD 제품사용을 권장합니다.

<제품 설치시 주의사항>

- 배터리 연결시 +/- 극성을 반드시 확인하시고 올바르게 연결하시기 바랍니다.

- 사용전 반드시 출력전압을 확인하시기 바랍니다.

- 다른 BEC 제품 또는 전원 공급 장치와 병렬로 연결하여 사용할 수 없습니다.

- 10A 이상의 전류를 연속적으로 사용할 경우 어느 정도의 발열이 있습니다.

  통풍이 원활한 위치에 설치 하시거나 밀폐된 장소에서 사용시 제품의 Fan 포트에 소형 Cooling Fan 장착 후 사용하시길 권장합니다.

<출력 전압 설정>

- 출력 전압 설정은 본체 뒷면의 DIP 스위치를 이용합니다.

- DIP 스위치 변경시 전원이 Off 된 상태에서 DIP 스위치를 변경 후 다시 전원을 On 합니다.

- 사용하고자 하는 해당 전압의 스위치를 선택하여 전압을 설정합니다.

<제품 이미지>

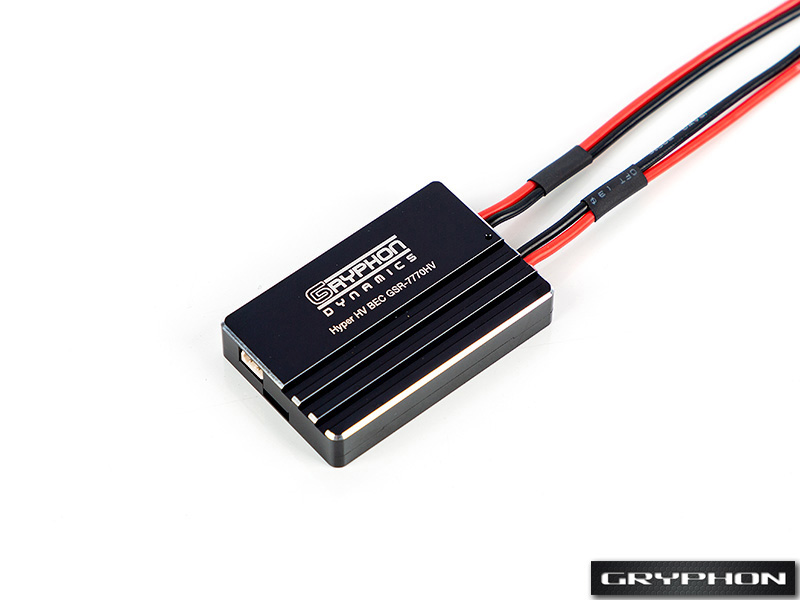

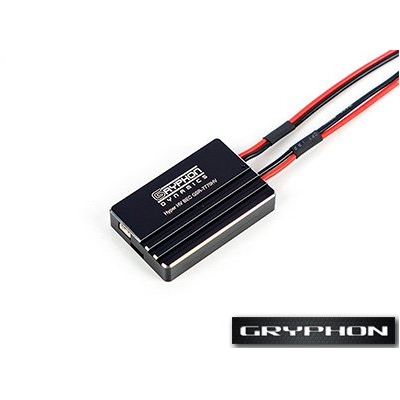

- 레귤레이터 Case는 원활한 방열을 위해 Full CNC 가공 및 Black 아노다이징 처리.

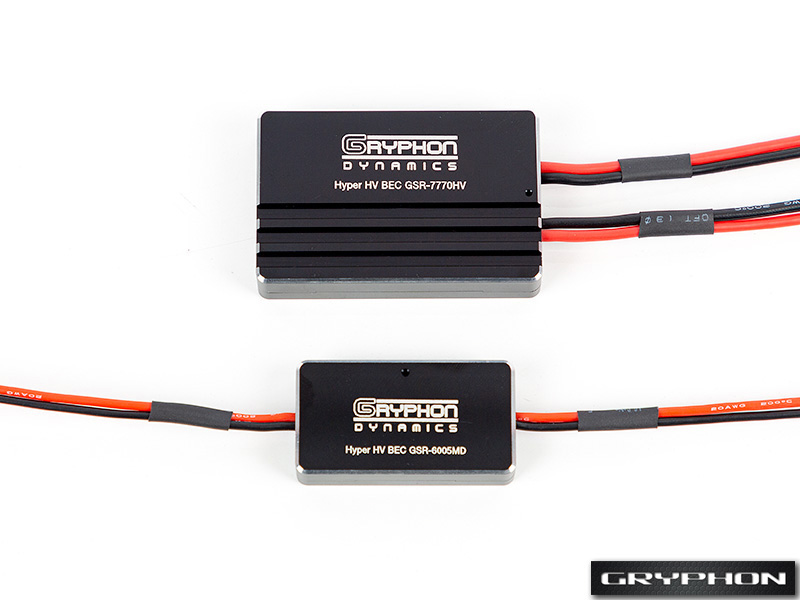

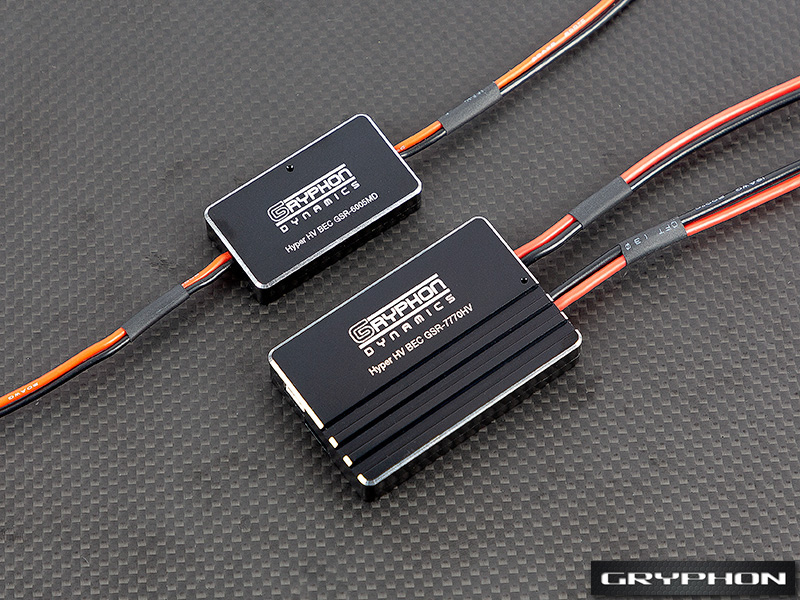

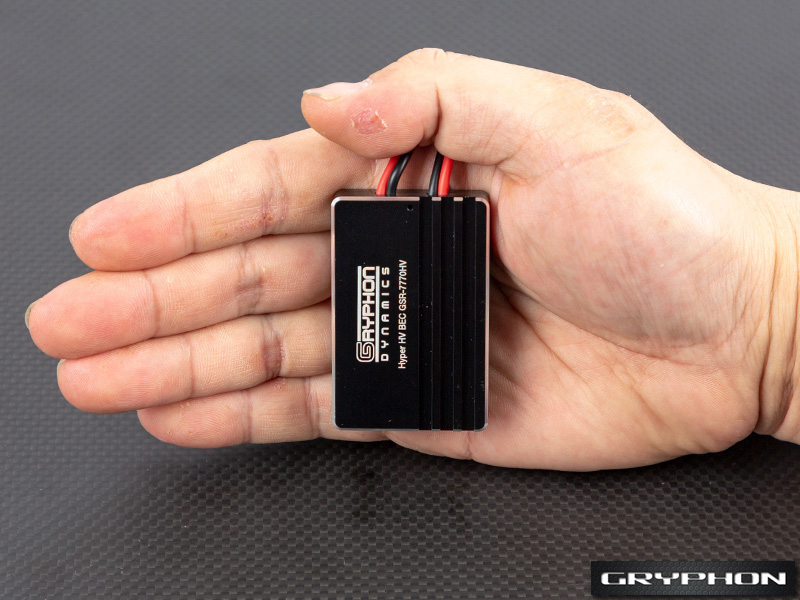

- GSR-7770 및 GSR-6005MD 크기 비교.

- 리어 패널 출력 전압 세팅 및 입/출력 포트 Diagram

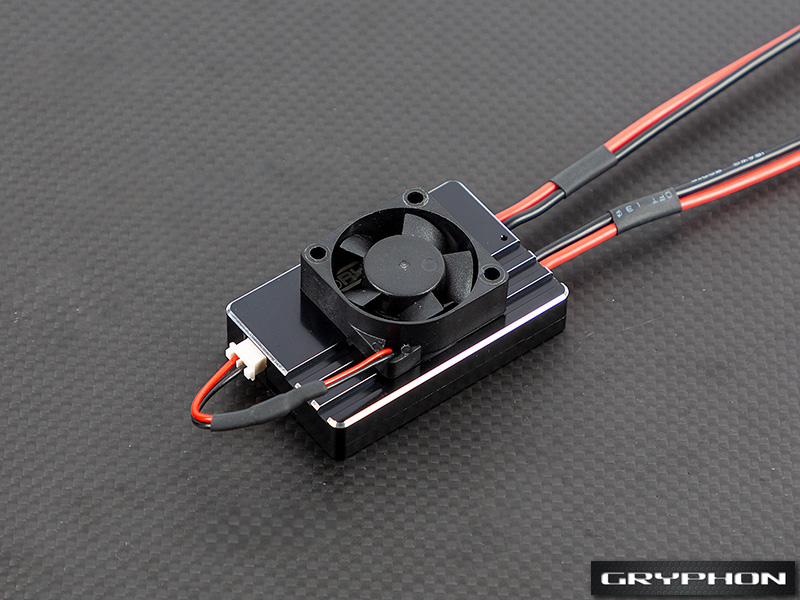

- GSR-7770은 최대 출력 전류에서 1시간 이상 연속 사용에도 문제가 없도록 설계 되었습니다.

  다만, 완전 밀폐된 공간 또는 극한의 높은 대기 온도에서 장시간 사용시 원활한 냉각을 위해 시중에서 흔히 구할 수 있는 PC용 소형 쿨링 팬(30mm/12V)를 장착해 사용하시길 권장합니다.

  (일반적인 사용 환경에서는 쿨링팬은 장착할 필요가 없습니다.)

- A/S 문의(Gryphon)

TEL : 053-983-1793
