알씨뱅크 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

[TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

IRON-MAN 680 PRO HEXA COPTER Basic Combo(6S/22.2V/EDU Vesrion)

제품코드 : TL68P00-BC6

상품번호 : QQ21591

현재 상품 카테고리

▶ 산업/연구/교육용 드론 ▶ Tarot 680 Pro 헥사
▶ 드론 프레임 키트 ▶ 대형 프레임
▶ 셋트상품

판매가격 : 498,000원

상품번호 : QQ21591
※문의시 상품번호를 알려주세요

이미지	상품명	선택

추가 옵션상품 총합계: 0원

추가 옵션상품 총합계: 0원

옵션 상품을 포함하여 장바구니 담기 >

키트/PNP 제품 구입시 주의사항

● 제품 상세 설명을 반드시 참고하셔서 제품 구성품에 주의하십시오.

● KIT, ARF, PNP, COMBO 제품은 조종기가 포함되어 있지 않습니다.

● 모든 PNP 제품은 발송 전 개봉하여 각 전자장치 (서보, 모터, 변속기, 리트렉트, LED) 작동 테스트 후 발송됩니다.

● 아래 내용은 KIT, ARF, PNP 의 일반적인 제품 구성이며, 정확한 구성품은 각 제품의 상세 설명을 참고하십시오.

- KIT (키트) / ARF : 기체의 프레임(껍데기)와 하드웨어(링키지 등)만 있으며, 전자 기자재는 일체 미포함

- PNP : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보 등)가 함께 포함(또는 조립완료) 되어 있음. 송수신기 및 배터리 관련은 미포함.

- BNF : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보, 수신기)가 조립 완료되어 있음. 조종기는 미포함이며, 특정 조종기만 사용 가능.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

TAROT IRON-MAN 680 PRO Hexa Copter Basic Combo! (6S/22.2V/Educational Version)

Middle Class Flying HEXA Machine 4th Edition

Tarot사의 Ironman 후속 모델 680 PRO 네번째 에디션.

모든 카본 부품이 빛 반사를 막기 위한 고품질 TORAY 무광 카본으로 제작된 기체로서 공전의 히트를 기록한 TAROT T2D 짐벌과 완벽한 호환성을 보장하며 최대 13inch Prop 사용이 가능한 본격적인 중급 항공 촬영용 기체입니다.

PRO Edition은 메인 프레임이 PCB로 되어있어 DJI S800처럼 프레임에 직접 솔더링이 가능하며 복잡한 배선을 획기적으로 줄일 수 있도록 설계 되었습니다.

아울러 PL(Perfect Landing Gear) Edition에서 호평 받았던 커스텀 메이드 폴딩 스키드를 채택, 이동시 간편하게 접어서 휴대할 수 있습니다.

주의 : 본 제품은 Basic Combo 제품으로서 모터, 변속기, 프롭 등이 포함되어 있으며, FC 및 조종기, 충전기, 짐벌 등의 기자재는 별도입니다.

주의2 : 하기 사진상의 캐노피, GPS Mount, Landing Skid Sponge, 전자식 Landing Gear System은 별매 입니다.

주의3 : 본 제품은 완성품이 아닌 조립식 KIT 입니다.

NEW! RTS S3508-380KV Motor Set 6개 기본 포함!

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

[PT] MR-X3 ESC for Multicopters (30A/OPTO/Wire/6S) 6Set 기본 포함!

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

Dualsky 12x5.5 Carbon Prop 3set(정/역피치 각 3Set) 기본 포함!

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기

- 레귤레이터 : Gryphon Polaris Super BEC(Gimbal 장착시 필요)

- 배터리 사양 : 4,200mAh ~8,000mAh 6S (22.2V)

- Prop : 제품에 포함되어 있습니다.

- Motor : 제품에 포함되어 있습니다.

- ESC : 제품에 포함되어 있습니다.

<주의 사항>

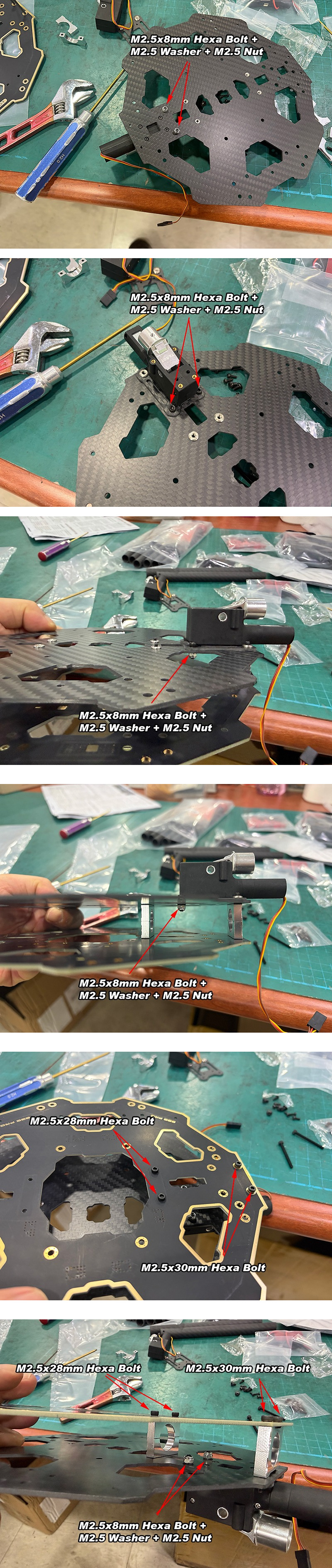

신형 680 Pro의 경우 아래와 같이 프레임 고정 볼트 및 다웰 부분이 변경되었으므로 조립시 혼동 없으시기 바랍니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

<제품 이미지>

사진상의 캐노피 및 GPS 마운트, 짐벌은 별매 입니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 680 PRO Front Image

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- NEW! Stylish GPS Mount!(별매품)

Canopy가 장착되는 680 PRO는 아래와 같이 GPS를 마운트 합니다.

아울러 기체 폴딩시에는 간단하게 마운트를 접어서 보관합니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- NEW! Long Type Motor Mount 베드를 채용, 보다 다양한 사이즈의 모터 탑재가 가능하며, 변속기도 이제 손쉽게 장착할 수 있습니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 탁월한 호환성! 전세계적으로 대세인 GoPRO Hero3 및 2축/3축 짐벌은 대부분 별도의 가공없이 장착이 가능합니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 새롭게 설계된 PCB Embedded Upper Deck를 채용, 복잡한 배선도 한번에 쉽게 처리됩니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 항공촬영의 필수품! I-OSD 등과 같은 각종 디바이스도 쉽게 장착!

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- NEW! Common Rail Mount 방식의 Battery Tray를 채용, 배터리의 용량에 상관없이 정확한 C.G 점을 잡을 수 있습니다.

배터리는 당사 Test 결과, 8,000mAh 4S1P까지 탑재 됩니다!(최대 18분 비행 가능!)

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- Tarot 만의 전매 특허!

Slide 방식의 Folding ARM을 채용, 이동시 상당한 메리트를 제공합니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 기체 폴딩 사진

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 상급 사용자의 경우 3축 짐벌 사용시 랜딩기어를 제거하고 비행 중 3축 Pan을 자유롭게 돌릴 수가 있습니다.

이, 착륙은 Coleman사의 Hi-Stand 등을 이용하면 됩니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

* 구매 전 필독 사항 *

본 제품은 사용자의 잘못된(미숙한) 조작 또는 비행에 부적합한 환경에서의 비행으로 인해 예기치 못한 문제가 발생할 수 있으며 이에 대해서는 판매자의 책임이 없음을 알려드립니다.

또한 비행 허가 지역에서의 불법(미신고) 비행과 야간비행(일몰 시간 이후)은 법으로 엄격히 금지되어 있음을 알려드립니다.

또한 해당 무선설비는 전파혼선 가능성이 있으므로 인명안전과 관련된 사고에 대하여 당사는 책임이 없습니다.

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
[TR] 아이언맨 680 프로 헥사콥터 드론 680mm 프레임 키트	[RTS] S3508-380KV Motor Set (12~13in/22.2V/ Wire 50cm)	[GT-Drone] 45A BLHeli_S OPTO ESC (2S~6S) for Drone
[DUALSKY] 12x5.5 MR 카본 프로펠러 정, 역 1조 (Version.2)

제품 구성품 1 : [TR] 아이언맨 680 프로 헥사콥터 드론 680mm 프레임 키트

TAROT IRON-MAN 680 PRO Hexa Copter

Middle Class Flying HEXA Machine 4th Edition

공전의 Hit를 기록한 Tarot사의 Ironman 후속 모델 680 PRO 네번째 에디션.

PRO Edition은 메인 프레임이 PCB로 되어있어 DJI S800처럼 프레임에 직접 솔더링이 가능하며 복잡한 배선을 획기적으로 줄일 수 있도록 설계 되었습니다.

아울러 PL(Perfect Landing Gear) Edition에서 호평 받았던 커스텀 메이드 폴딩 스키드를 채택, 이동시 간편하게 접어서 휴대할 수 있습니다.

주의 : 본 제품은 순수 Kit 상품으로서 모터, 변속기, FC 및 조종기, 배터리 등의 기자재는 별도입니다.

주의2 : 사진상의 FRP 캐노피 및 GPS Mount, Landing Skid Sponge는 별매 입니다.

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기(Bantam BC6 이상)

- 레귤레이터 : Gryphon Polaris Super BEC(Gimbal 장착시 필요)

- 배터리 사양 : 4,600mAh ~8,000mAh(11.1V~14.8V)

- Prop : 10~13inch(Max)

- Motor : Dualsky XM4010TE-MR 시리즈 또는 TAROT 4006MR(620KV) - 두 모델 공히 12in MR Prop을 추천합니다.

- ESC : 20A 이상(3S Set up), 30A 이상(4S or Higher Setup)

<주의 사항>

신형 680 Pro의 경우 아래와 같이 프레임 고정 볼트 및 다웰 부분이 변경되었으므로 조립시 혼동 없으시기 바랍니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

<제품 이미지>

사진상의 FRP 캐노피 및 GPS Mount, Landing Skid Sponge는 별매 입니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 680 PRO Front Image

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- NEW! Stylish GPS Mount!(별매품)

Canopy가 장착되는 680 PRO는 아래와 같이 GPS를 마운트 합니다.

아울러 기체 폴딩시에는 간단하게 마운트를 접어서 보관합니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- NEW! Long Type Motor Mount 베드를 채용, 보다 다양한 사이즈의 모터 탑재가 가능하며, 변속기도 이제 손쉽게 장착할 수 있습니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 탁월한 호환성! 전세계적으로 대세인 GoPRO Hero3 및 2축/3축 짐벌은 대부분 별도의 가공없이 장착이 가능합니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 새롭게 설계된 PCB Embedded Upper Deck를 채용, 복잡한 배선도 한번에 쉽게 처리됩니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 항공촬영의 필수품! I-OSD 등과 같은 각종 디바이스도 쉽게 장착!

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- NEW! Common Rail Mount 방식의 Battery Tray를 채용, 배터리의 용량에 상관없이 정확한 C.G 점을 잡을 수 있습니다.

배터리는 당사 Test 결과, 8,000mAh 4S1P까지 탑재 됩니다!(최대 18분 비행 가능!)

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- Tarot 만의 전매 특허!

Slide 방식의 Folding ARM을 채용, 이동시 상당한 메리트를 제공합니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 기체 폴딩 사진

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

- 상급 사용자의 경우 3축 짐벌 사용시 랜딩기어를 제거하고 비행 중 3축 Pan을 자유롭게 돌릴 수가 있습니다.

이, 착륙은 Coleman사의 Hi-Stand 등을 이용하면 됩니다.

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

* 구매 전 필독 사항 *

또한 비행 허가 지역에서의 불법(미신고) 비행과 야간비행(일몰 시간 이후)은 법으로 엄격히 금지되어 있음을 알려드립니다.

또한 해당 무선설비는 전파혼선 가능성이 있으므로 인명안전과 관련된 사고에 대하여 당사는 책임이 없습니다.

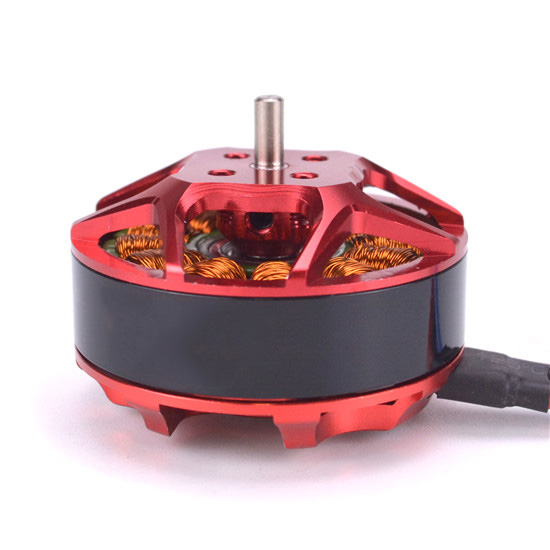

제품 구성품 2 : [RTS] S3508-380KV Motor Set (12~13in/22.2V/ Wire 50cm)

S3508-380KV Motor Set(12~13in/22.2V)

650S/680Pro 계열 휠베이스 650~700mm 미들 클래스 멀티콥터용 모터 세트.

4108MR과 동급의 모터로서 6S(22.2V)에 최적화된 모터입니다.

6S(22.2V) 기준으로, 12x5.5~13x5.5 MR 프롭을 사용하면 됩니다.

사용자 편의를 위해 3상 와이어의 길이는 50cm로 출고 됩니다.

- Stator Dia : 35mm
- Stator thickness : 8mm
- No. of stator arms : 12
- No. of stator poles : 14
- Motor KV : 380KV
- No load current(A/10V) : 0.3A
- Motor resistance : 135m
- Max continuous current : 22A/30S
- Max continuous power : 330W
- Weight : 106g
- Outside Dia : 42mm
- Shaft Dia : 3.2mm
- Body length : 26.5mm
- Overall shaft length : 33mm
- Max.lipo cell : 6S(22.2V)

<제품 이미지>

[알씨뱅크] TL68P00-BC6 [TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

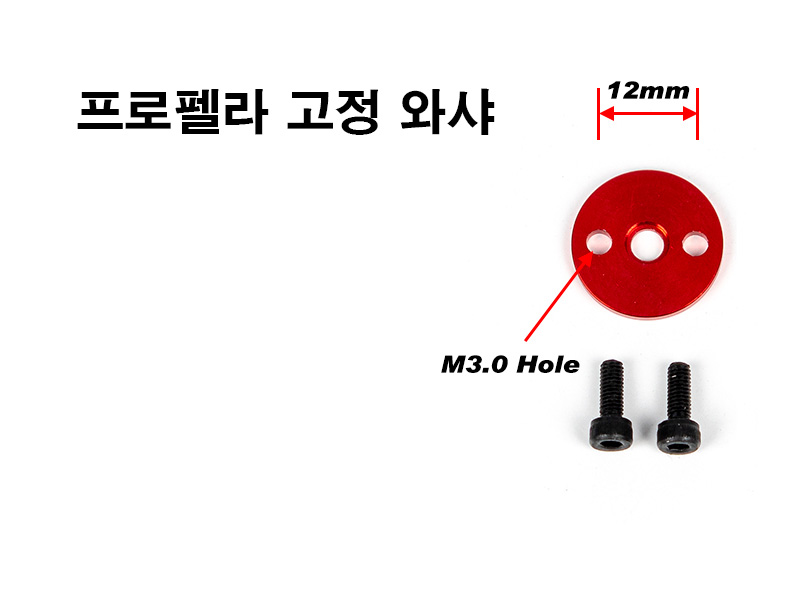

기본적으로 고정 구멍이 3개인 카본 프로펠라를 체결하기 위한 와샤가 포함되어 있으며,

APC 프로펠라와 같이 고정 구멍이 가운데 1개인 M6 규격의 프로펠라 체결을 위해서는 아래의 전용 프롭어댑터를 별도로 구입하실 수 있습니다.

[RTS] M6 Prop Adapter for S3508 Motors
4,800

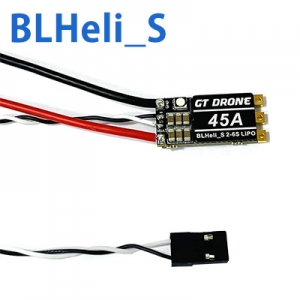

제품 구성품 3 : [GT-Drone] 45A BLHeli_S OPTO ESC (2S~6S) for Drone

[GT Drone] 45A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

PCB 표면의 금도금 공정으로 인해 ESC 의 전류 저항 및 방열 능력을 효과적으로 개선하였습니다.

기본적으로 PWM 출력을 지원하며, Damped Light 기능이 활성화되어 소음이 적고 스로틀 반응이 더 부드럽습니다.

입력전압은 최대 6S (22.2V)까지 가능합니다.

* 제품에 투명 수축튜브가 포함되어 있습니다.

전기 단락(숏트)로 인한 손상을 방지하기 위해 반드시 수축튜브로 본 제품을 씌운 후 사용하시기 바랍니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot (150/300/600) 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

댐핑 라이트 모드, 회생 제동 기능은 모터 감속을 더 민감하고 효과적으로 만들어 제어를 더 정확하게 합니다.

능동 연속 전류 기술을 통해 배터리가 전력을 회복하여 지속 시간을 연장합니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 45A

- Input Voltage: 2S~6S(7.4V~22.2V)

- Continuous Current : 45A

- Burst Current(10s) : 55A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x28.5x5.4mm

- Weight: 6.6g(incl' Wire and Harness)

Using the latest EFM8BB21F16G high speed control chip. By default, the hardware for PWM is turned on and the Damped Light hardware for PWM drives the motor. The noise is low and the throttle response is smoother.
A 6-layer, 3-ounce copper-thick and high-quality for PCB is adopted, and the layered layout of large current and small control signal is adopted to Enhance the anti-interference ability. The gold plating process on for PCB surface can effectively improve the current resistance and heat dissipation ability of ESC.
The ESC supports BLHeli-S and DShot 150/300/600 digital throttle. It has strong anti-interference ability and fast response capability.
Integrated for RGB multi-color bright LED night light, night flight is even more dazzling.
Damped Light mode, regenerative braking function, make motor deceleration more sensitive and effective, control more precise; Active continuous current technology, so that the battery recovery power, prolong the duration.
