[CubePilot] Mini Carrier Board 픽스호크 - 큐브 미포함

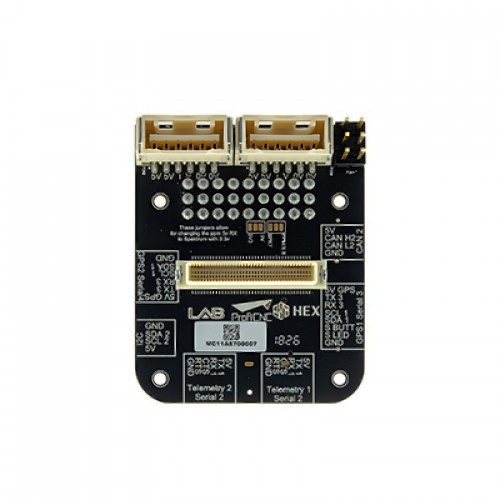

Pixhawk2 Mini Carrier Board
픽스호크2 미니 캐리어보드

* 본 상품은 큐브 미포함 상품입니다. 구매에 참고 부탁드립니다.

미니 캐리어보드는 표준 DF17 커넥터를 갖추고 있어 모든 버전의 Cube 비행 컨트롤러에 연결할 수 있습니다.
Pixhawk 2.1 표준 캐리어보드와 거의 같은 성능을 가지면서 크기가 더 작아, 크기 제약이 있는 용도에 더 잘 맞습니다.
또한 Cube Mini 를 장착하여 사용자의 요구를 더 잘 충족할 수 있습니다.

캐리어보드의 기능
- 이중 전원 입력 (전원 이중화, 한쪽 전원이 끊기면 다른 전원으로 자동 전환)
- 전원 분배 (각 커넥터의 전류를 제한하여, 한 장치가 너무 큰 전류를 끌어갈 때 과부하 방지)
- 전압 보호 (과전압·저전압 보호, 전압이 한계를 넘으면 회로 차단)

구성품
- 미니 캐리어보드 1

포트 구성 (보드 인쇄)
- GPS1 (Serial 3): 5V GPS, TX3, RX3, SCL1, SDA1, S BUTT, S LED, GND
- GPS2 (Serial 4): 5V GPS, TX3, RX3, SCL1, SDA1, GND
- CAN2: 5V, CAN H2, CAN L2, GND
- I2C: 5V, SCL2, SDA2, GND
- Telemetry 1·2: 5V, TX1, RX1, CTS, RTS, GND
- 점퍼(3V3·5V, SPKT·PPM/S.B)로 PPM 5V 수신기를 3.3V 스펙트럼용으로 바꿀 수 있습니다.
