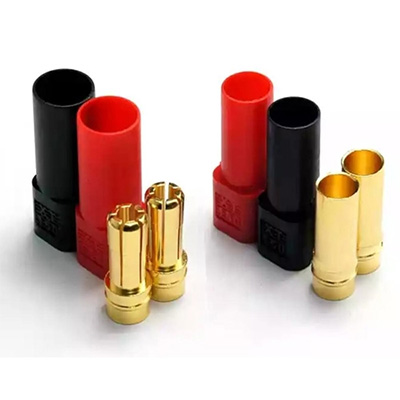

[Amass] XT150 DEV 커넥터 (암수 1조)
150A DEV Connector(2P) for LiPoly & ESC (1 Set)
제품코드 : KR910006DEV2
현재 상품 카테고리
▶ 연결잭 / 케이블 ▶ 각종 연결잭
판매가격 : 7,800원
상품번호 : QQ4866
※문의시 상품번호를 알려주세요
재고 : 매장재고 75개 + 물류창고 추가 재고 ∞개
주문수량
위에서 옵션을 선택하세요.
바로구매
장바구니
카톡상담

장바구니에 담았습니다.
지금 확인하시겠습니까?

이미지 상품명 선택
추가 옵션상품 총합계: 0원
옵션 상품을 포함하여 장바구니 담기 >

Hexie 150A DEV Connector(3P) for Battery & ESC


T-Rex 550E/600E/700E용 대형 배터리에 사용되는 대용량 커넥터(150A)

연속 전류 : 150A

최대 허용전류 : 200A(<30 Sec)

수량 : 암수 1조

　

<제작 방법>

먼저 플라스틱 튜브를 넣은 후 아래와 같이 컨넥터를 솔더링합니다.

반드시 하우징을 먼저 와이어에 삽입 후 컨넥터를 솔더링 해야 합니다.

와이어의 직경은 최대 10AWG까지 사용 가능합니다.

모터와 변속기는 극성이 바뀐상태로 연결시 변속기의 파손 및 화재의 위험이 있으므로 유의해야 합니다.

반드시 아래 도면과 같이 연결하시기 바랍니다.

[알씨뱅크] KR910006DEV2 [Amass] XT150 DEV 커넥터 (암수 1조) 1

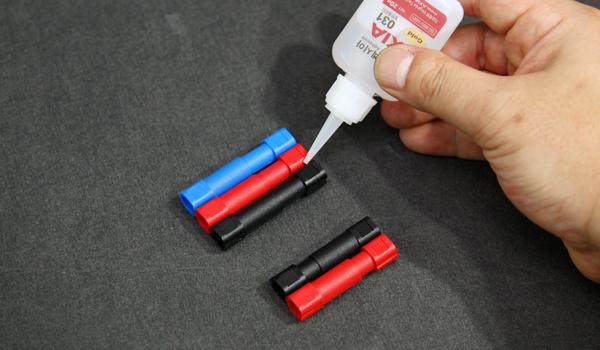

솔더링 후 컨넥터를 장착하고 필요에 따라 아래와 같이 컨넥터들을 병렬로 연결 후 순간 접칙제로 살짝 고정합니다.

[알씨뱅크] KR910006DEV2 [Amass] XT150 DEV 커넥터 (암수 1조) 2

완성이 되면 아래와 같이 결속됩니다.

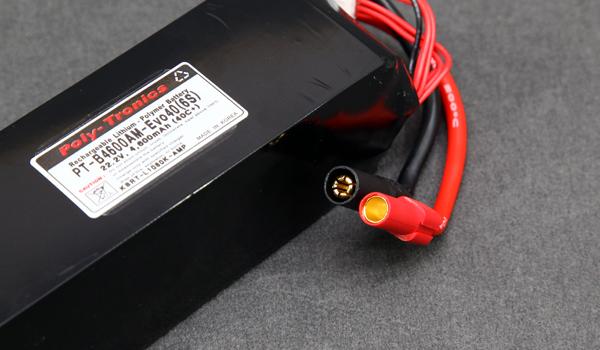

- 배터리 측

[알씨뱅크] KR910006DEV2 [Amass] XT150 DEV 커넥터 (암수 1조) 3

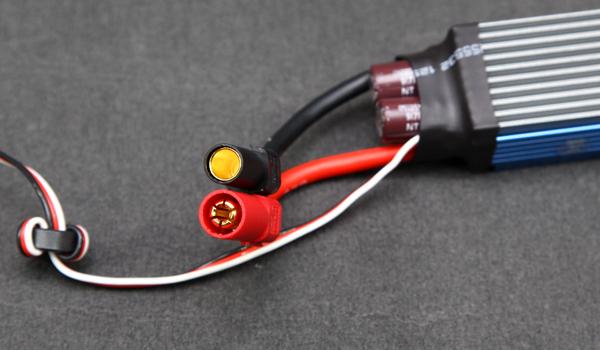

- 변속기 쪽

[알씨뱅크] KR910006DEV2 [Amass] XT150 DEV 커넥터 (암수 1조) 4

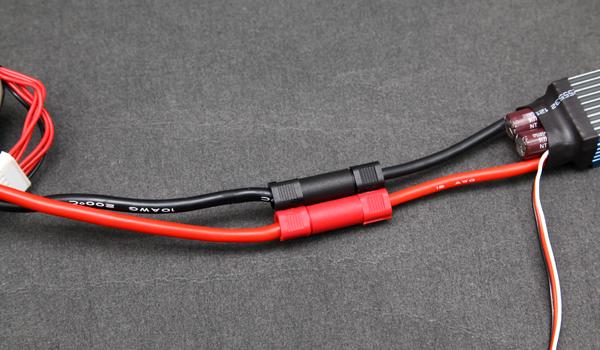

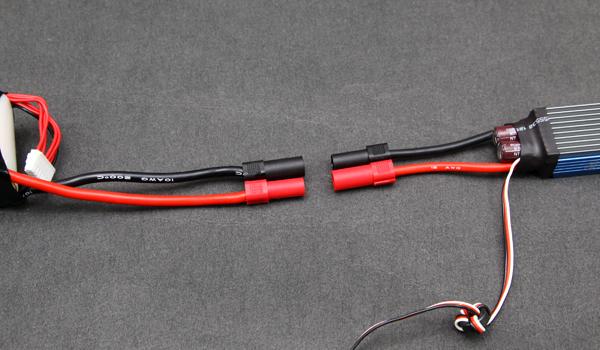

- 변속기와 배터리 연결

[알씨뱅크] KR910006DEV2 [Amass] XT150 DEV 커넥터 (암수 1조) 5

[알씨뱅크] KR910006DEV2 [Amass] XT150 DEV 커넥터 (암수 1조) 6
