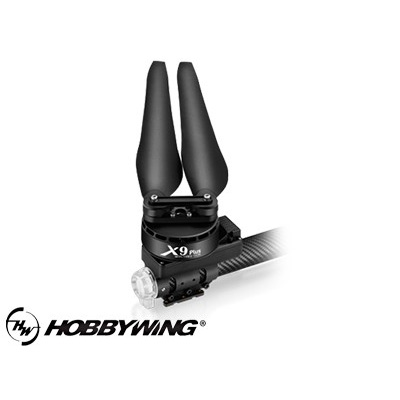

![[알씨뱅크] HBW-X9-PLUS-CCW [HobbyWing] XRotor9 PLUS Combo(36x190in/CCW/40Φ Boom/14S) - Black](/shop/data/goods/1771909969719l0.jpg)
※문의시 상품번호를 알려주세요
상품상세설명
HobbyWing XRotor9 PLUS Combo(36x19in/CCW/40Φ Boom/14S)
세계 최대 변속기 메이커 HobbyWing사의 3세대 산업/방제용 Sine Wave Power Propulsion System!
초 대형 드론용 파워 시스템의 혁신!
36x190in Folding Propeller가 탑재 되어 있는 Xrotor-9 PLUS 파워시스템은 축(Axis)당 11~13Kg의 페이로드(최대 추력 23.0Kg/Axis)를 지원하는 대형 모터 + 변속기 통합 시스템으로서 방제 및 산업용 대형 드론에 적합하게끔 제작된 파워 시스템입니다.
Square Wave(FOC) 파형을 사용하는 범용 BLDC 타입의 변속기와는 달리 다축 Pole을 사용하는 대형 모터에 맞춰 Hobbywing사에서 개발한 3세대 Sine Wave 타입 변속기가 내장되어 있으며, 전천후로 사용이 가능하게끔 IPX7 등급의 방수처리가 되어 있어 어떠한 기후 및 외부 조건에서도 완벽하게 구동을 보장합니다.
아울러 Heavy Lift에 적합하게끔 40Φ 붐대 규격에 최적화된 모터 마운트 통합형으로서 별도의 모터 마운트가 필요하지 않으며 간편하게 조립 및 세팅이 가능합니다.
본 제품은 12S(44.4V)~14S(51.8V)까지 입력이 가능한 신형 펌웨어(U31X9S110F/Z)가 탑제된 파워 시스템입니다.
Sinewave(FOC) 시스템의 특성은 다음과 같습니다.
1. 저소음 : 모터 특유의 고주파 노이즈가 없음.
2. 저발열 : 기존의 BLDC 방식의 변속기와는 달리 10℃ 이상의 낮은 온도를 구현!
3. 뛰어난 효율성 : 기존의 BLDC 방식의 변속기 대비 약 8~10% 이상 동력 효율성 증가!
4. 뛰어난 응답성 : 기존의 BLDC 방식의 변속기 보다 뛰어난 응답특성으로 FC 제어에 의한 기체 안정성 증가!
붐대 구경은 직경 40Φ 에 맞춰져 있습니다.
프롭 회전 방향 : CCW
Recommended Application: Equipped with 36 inch propeller blade,
The single axle load is recommended to be 10-13kg,
The power system will be Best Performed with 4 axles of 20-22kg, 6 axles of 20-30kg Payload
-All Black 사양의 XRotor9 Plus Power System
![[알씨뱅크] HBW-X9-PLUS-CCW [HobbyWing] XRotor9 PLUS Combo(36x190in/CCW/40Φ Boom/14S) - Black 1](/shop/goods/proxy/../loading2.gif?f=0)
![[알씨뱅크] HBW-X9-PLUS-CCW [HobbyWing] XRotor9 PLUS Combo(36x190in/CCW/40Φ Boom/14S) - Black 2](/shop/goods/proxy/../loading2.gif?f=1)
- 36x19in 폴딩 프롭과 함께 공급됩니다.
![[알씨뱅크] HBW-X9-PLUS-CCW [HobbyWing] XRotor9 PLUS Combo(36x190in/CCW/40Φ Boom/14S) - Black 3](/shop/goods/proxy/../loading2.gif?f=2)
![[알씨뱅크] HBW-X9-PLUS-CCW [HobbyWing] XRotor9 PLUS Combo(36x190in/CCW/40Φ Boom/14S) - Black 4](/shop/goods/proxy/../loading2.gif?f=3)
![[알씨뱅크] HBW-X9-PLUS-CCW [HobbyWing] XRotor9 PLUS Combo(36x190in/CCW/40Φ Boom/14S) - Black 5](/shop/goods/proxy/../loading2.gif?f=4)
변속기 연결시 주의 사항!
FOC 변속기는 3가닥의 BEC 와이어로 구성되어 있습니다.
반드시 아래 이미지 상의 붉은 써클 상의 2상 BEC 케이블을 FC 또는 수신기에 연결 해야 하며 Programming Card 연결용 3상 BEC 케이블을 연결시 FC 및 변속기, 수신기 등의 파손 원인이 되므로 주의를 요합니다.
주의 사항2. : PWM Pulse 폭은 1100-1940us로 고정되어 있으므로 별도의 High-Low Calibration이 필요 없습니다.
하기 이미지의 원심노즐 연결 컨넥터는 별매품 입니다.
![[알씨뱅크] HBW-X9-PLUS-CCW [HobbyWing] XRotor9 PLUS Combo(36x190in/CCW/40Φ Boom/14S) - Black 6](/shop/goods/proxy/../loading2.gif?f=5)
|
하비윙 변속기 A/S 정책 안내 ● 저희 알씨뱅크에서 구입하신 국내 정식 수입된 하비윙(Hobbywing) 변속기 제품에 대하여 워런티(Warranty) 적용이 가능합니다. ● 초기불량 정의 : 제품이 한 번도 작동하지 않을 경우 '초기불량 의심' 상태이며, 알씨뱅크에서 점검 후 '초기불량 확정' 유무가 판정됩니다. ● 초기불량이 아닌 경우 : 제품이 작동하다가 고장난 경우, 제품에 탄 흔적(또는 냄새)이 있는 경우, 제품을 개조(배터리 잭 단자 변경 포함)한 경우 초기불량으로 판정되지 않습니다. ● 미사용 초기 불량건은 구매일로부터 10일 이내에 알씨뱅크에 도착시 무상 교환 처리되며, 왕복 배송비는 알씨뱅크에서 부담합니다. ● 미사용 초기 불량건은 구매일로부터 10일 이후 30일 이내 알씨뱅크에 도착시 30% 할인 보상판매 처리되며, 왕복 배송비는 손님이 부담합니다. ● 미사용 초기 불량건은 구매일로부터 30일 이후 60일 이내 알씨뱅크에 도착시 20% 할인 보상판매 처리되며, 왕복 배송비는 손님이 부담합니다. ● 미사용 초기 불량건이라도 구매일로부터 60일 이후에는 A/S 및 보상판매가 불가합니다. ● 초기 불량이 아닌 제품은 구매일로부터 10일 이후 30일 이내 알씨뱅크에 도착시 20% 할인 보상판매 처리됩니다. ● 초기 불량이 아닌 제품은 구매일로부터 30일 이후에는 A/S 및 보상판매가 불가합니다.
하비윙 변속기 워런티 조건 ● 구입한 지 60일 이내의 하비윙 변속기로, 알씨뱅크에서 구입한 제품에 한정됩니다. ● 변속기 제품 박스에 붙어있는 워런티 코드(Warranty Code) 및 변속기 자체에 붙어있는 워런티 코드를 제거하거나 식별 불가시 워런티가 제한됩니다. ● 변속기를 개조한 경우(배터리 잭 단자 변경 포함) 워런티가 제한됩니다. ● 사용 부당으로 인한 고장(배터리 단자 잘못 연결, 비 방수 변속기에 물 들어감, 충격으로 인한 파손 등)은 워런티가 제한됩니다. ● 제품 초기 불량유무는 알씨뱅크로 제품이 도착해야 확인할 수 있습니다. ● 제품 손상이나 구성품(설명서, 케이블타이, 전선 등) 중 하나라도 유실/훼손시 제품 초기 불량이라 하더라도 반품 및 교환이 제한됩니다. |
