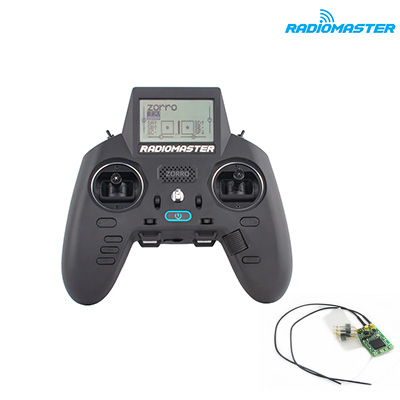

제품 구성품 1 : [RADIOMASTER] 라디오마스터 Zorro 조로 조종기 (배터리 포함) - CC2500 모듈

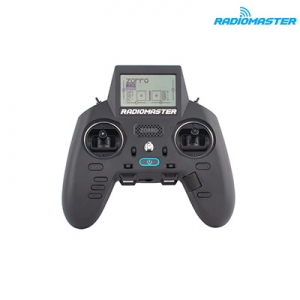

RadioMaster Zorro Radio Controller

- 세계적으로 폭발적인 인기를 끌고 있는 조종기입니다.

- 게임 패드같은 친숙한 디자인을 갖고 있습니다.

- 그립 뒷면이 볼록하고 소재도 달리하여 잡는 느낌이 좋습니다.

- 동급 타사 대비 큰 액정화면이 장착되어 있습니다.

- 정밀 홀 센서 짐벌 기본 제공합니다.

- EdgeTX 펌웨어가 기본 적용되어 있습니다.

- USB포트를 통해 조종기 자체적으로 배터리를 충전할 수 있습니다.

- TBS 크로스파이어 나노 모듈과 완벽 호환됩니다.

- 배터리도 포함되어 있습니다.

**본 제품은 CC2500 모듈입니다.**

(Corona, Hitec, Futaba S-FHSS, Frsky D16/D8, RadioLink, Graupner HoTT)

지원되는 프로토콜에 대한 최신 목록을 보려면 다음을 방문하십시오. https://www.multi-module.org/

**SD 카드가 기본으로 제공됩니다**

**USB-C 충전을 지원합니다**

<구성>

조종기 1개

USB-C타입 케이블 1개

18350 배터리 2개

국내 정식 전파인증된 제품입니다.

전파인증 번호 :R-R-ssr-ZORRO

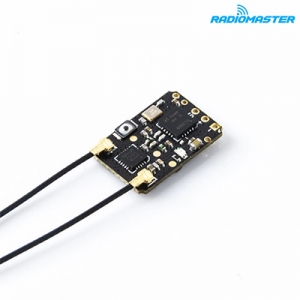

제품 구성품 2 : 라디오마스터 R81 V2 수신기 - D8, D16, S-FHSS 프로토콜/8채널 SBUS 출력

RadioMaster R81 V2 Receiver



- 라디오마스터 수신기입니다.

- D8,D16 & S-FHSS 를 사용하는 모든 조종기에 사용하실 수 있습니다.

- SBUS방식의 8채널 수신기입니다.

구성

R81 수신기 1개

<사용가능 조종기>

라디오마스터 TX16S

Frsky 타라니스 X9D 구형(2019버전은 불가)

그 외 다수



Specification
Type: R81 - D8 Nano Sbus Receiver
Channels: 8
Frequency range: 2400-2483.5Mhz
Power input range: 4.5-6V
Signal format: D8, D16 & SFHSS Compatible
Output format: SBUS
RSSI: RSSI on Ch9 of Sbus Output
Range: more than 1km
Antenna length: Approximately 6cm
Size: 17x11mm
Weight: 2 grams

바인딩 방법
1. 송신기를 켜고 원하는 프로토콜을 선택합니다.
2. 수신기에서 바인드 모드로 들어갑니다.
수신기의 바인딩 버튼을 누른 상태에서 수신기의 전원을 켭니다.
LED가 깜박이면 바인딩 버튼을 놓으셔도 됩니다.
수신기는 D8, D16 및 S-FHSS 프로토콜을 순서대로 순환합니다.
LED한번 깜박임 = D8 프로토콜.
LED두번 깜박임 = D16 프로토콜.
LED세번 깜박임 = S-FHSS 프로토콜.
3. 플래시 패턴이 송신기 프로토콜과 일치하면 송신기에서 바인드를 누릅니다.
불빛이 빠르게 깜박거릴 것입니다.
4. 바인딩 후 수신기의 전원을 껐다 켜십시오.

Fail-safe Protection

1. Press the BIND button once within 10 seconds of th eceiver being powered on, and the receiver will save all the current channel values of the remote control as the fail-safe value

2. 10 seconds after the receiver is powered on, the BIND button function will be disabled to prevent accidental changes to to the fail-safe settings while preparing the model for flight

RSSI output

This receiver has a total of 9 channels. 8 channels + an RSSI output channel.

Channels 1-8 are controlled by the remote controller, the 9th channel is the signal strength RSSI value output by the receiver itself,

which can be read by the flight controller and sent to the OSD device Show

signal strength.
