[SUPNOVA] 14S (51.8V) Battery Pack Voltage Checker

농업용/산업용 14S (51.8V) 배터리 팩 전압 체커기.

Molex 16P 케이블규격에 맞게 설계되어 필드에서 간편하게 배터리 팩 잔량을 확인 하실 수 있습니다.

<Specifications>

- Voltage measurement range: DC8V-100V

- Working current:<15mA, standby current:<5MA

- Display method: LCD screen

- Display colors: white, blue, color (sent according to order options)

- Measurement accuracy: 1% ± 1 (calibratable)

- Measurement speed: approximately 2 times per second

- External dimensions: 84.2 * 33.3 * 13.5mm

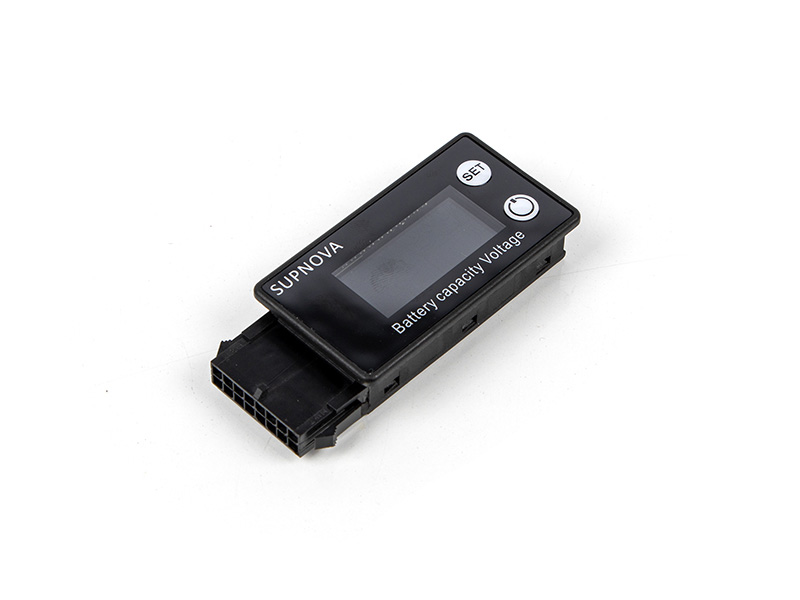

<제품 이미지>

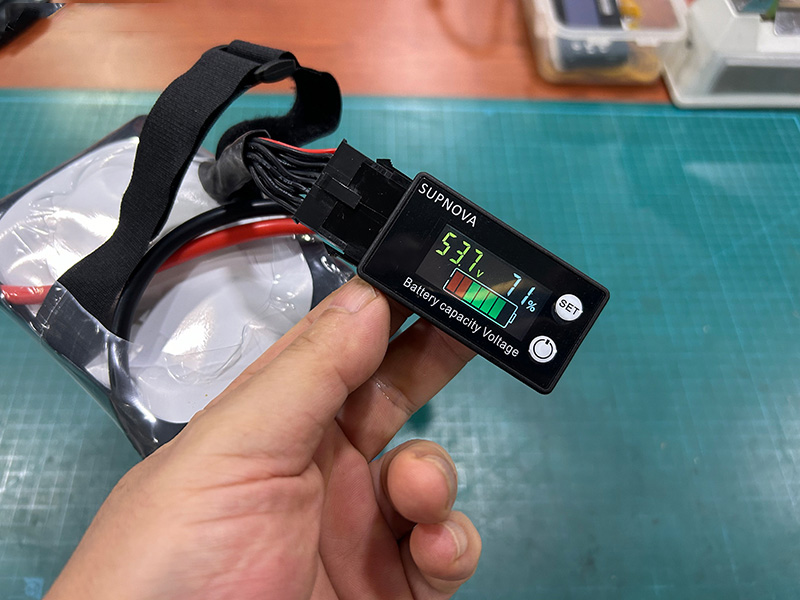

- 14S (51.8V) 배터리의 밸런싱 단자를 아래 이미지와 같이 연결 후 배터리 잔량을 측정합니다.

   본 제품은 14S Pack (51.8V) 규격에 맞춰 세팅 되어 있으며 세팅된 전압 이하의 경우에는 아래LED에서 번개 마크가 깜박거립니다.

<세팅 방법>

본 제품은 제품 출하시 14S (51.8V)에 세팅되어 출고 됩니다만, 실수로 세팅을 변경 했을 경우에는 아래와 같이 다시 세팅을 해 주시면 됩니다.

1. 전원이 들어가 있는 상태에서 세트 버튼을 길게 누르면 설정으로 넘어갑니다.

Set 버튼을 누르면 아래와 같이 순차적으로 넘어갑니다.

1-P : 납축전지 (스킵)

2-L : 리튬 폴리머 전지 (선택)

3-F : 인산철 전지 (스킵)

여기서 2-L의 값을 14로 선택합니다.(전원 버튼을 누르면 1~18까지 순차적으로 나옴)

4. 최저 전압 및 최고 전압 설정 :

최저 전압은 50.8V, 최고 전압은 58.8V를 입력(전원 버튼을 짧게 누르면 0~9까지 카운터가 올라가고 길게 누르면 다음 Digit 숫자로 넘어갑니다.

5. 백라이트 On/Off :

전원버튼을 한번 누르면 On, 다시한번 누르면 Off로 전환

6. 저전압 경보 : 50.8V로 설정, 배터리의 전압이 50.8V(Cell 당 3.6V 이하인 경우) 하단의 번개 마크가 깜박입니다.

설정 완료 후 컨넥터 연결 해제 후 다시 연결 하면 변경된 세팅값으로 디스플레이 합니다.
