T-MOTOR] VZ27x11 VTOL 전용 프로펠러 (예약판매)

VZ 시리즈 - VTOL 프로펠러
기존 멀티로터 프로펠러의 성능 한계를 뛰어넘어, VZ 시리즈 프로펠러는 VTOL 운용 환경에 최적화된 강력한 출력, 우수한 내구성, 경량 설계를 제공합니다.

고강도 · 고강성 · 경량 설계
- 고강도 설계: 고회전(RPM) 환경에서 발생하는 강한 원심 하중과 기동 시 반복적으로 발생하는 교번 하중(반복 하중)을 견딜 수 있도록 설계되어, 구조적 파손을 효과적으로 방지합니다.
- 고강성 설계: 콤팩트한 기체 레이아웃에서도 블레이드 팁 간 안전 간극을 확보하며, 공탄성 변형을 억제하고 플러터(Flutter) 발생을 방지합니다.
- 경량 설계: 관성 모멘트를 감소시켜 추력 응답 속도를 향상시키고, 비행 제어 시스템의 자세 제어 대역폭을 확대하여 보다 민첩하고 안정적인 비행 제어를 구현합니다.

우수한 공력 설계
- 수직 이착륙 단계: 제한된 블레이드 면적 내에서 프로펠러 디스크로부터 최대 양력을 출력해야 하므로, 높은 추력과 높은 출력 성능이 요구됩니다.
- 순항 단계: 프로펠러가 회전하지 않는 상태에서는 전력 소모를 줄이기 위해 형상 항력(Profile Drag)을 최소화해야 하며, 이를 통해 저항이 거의 느껴지지 않는(stealthy) 저항 최소화 효율을 구현합니다.

VZ 시리즈 프로펠러의 기술적 특징
첨단 복합 소재와 우수한 공력 설계가 결합되어 높은 효율, 신뢰성, 제어 성능을 갖춘 안정적인 추진력을 제공합니다.
- 굽힘·비틀림 저항 적층 구조 설계: 섬유의 배향 방향과 적층 비율을 최적화하여 강도와 강성을 극대화했습니다.
- 프리프레그 압축 성형 기반 일체형 성형 공정: 제품 공극률을 1% 이하로 제어함으로써, 안정적이고 신뢰할 수 있는 품질을 보장합니다.
- PMI 폼 코어(PMI Foam Core): 경량·고강도 코어 소재를 적용하여 전체 중량은 효과적으로 억제하면서 강성과 구조 강도는 향상시켰습니다.
- 굽힘 강도(Flexural Strength) 30% 향상(G 시리즈 대비): 충격 저항성과 변형 저항성을 대폭 향상시켜 내구성을 크게 강화했습니다.
- 비틀림 강성(Torsional Stiffness) 20% 향상(G 시리즈 대비): 동력 전달 효율을 최적화하여, 운용 중 발생하는 에너지 손실을 효과적으로 감소시킵니다.

블레이드 루트 최적화: 안전 이중화 설계
블레이드 루트(결합부) 두께를 최적화하여 구조적 이중 안전성(Structural Redundancy)을 확보하는 동시에, 체결 볼트에 작용하는 하중을 효과적으로 감소시켰습니다.
- V30 Propeller 대비 VZ30 Propeller 볼트 전단 하중 15%

공력 성능 최우선 설계: VTOL 고추력에 최적화
- 전용 고양력·저항비(Lift-to-Drag) 에어포일: VTOL 운용 조건에 최적화하여, 최대 양력 계수(Clmax)를 향상시켰습니다.
- 저항 최소화 순항 블레이드 형상: 공력적으로 개선된 블레이드 경계 형상을 적용하여, 순항 시 항력을 감소시켰습니다.
- 전용 블레이드 팁 설계: 최적화된 블레이드 팁 설계를 통해 와류(Vortex) 강도를 감소시키고 비행 품질을 향상시킵니다.

주석
1. 본 자료의 외형도와 제품 렌더링은 참고용이며, 실제 제품을 기준으로 합니다.
2. 굽힘 강도·비틀림 강성 수치는 G 시리즈 프로펠러와의 비교 시험, 볼트 전단 하중 수치는 V 시리즈 프로펠러와의 시뮬레이션 비교에서 얻은 것입니다.
3. 시험 데이터는 자사 실험실에서 특정 조건으로 얻은 값으로, 환경에 따라 다를 수 있습니다.

규격
- 지름: 27인치(685.8mm)
- 피치: 11인치(279.4mm)
- 블레이드 1개 평균 무게: 75g
- 권장 최대 RPM: 6200
- 권장 최대 추력: 22.4kg
- 한계 RPM: 6900
- 한계 추력: 28kg
- 재질: 수지 기반 탄소섬유 복합재 + PMI 폼 코어
- 표면 처리: 무광(Matte)
- 형식: 일체형 직선 프로펠러
- 용도: VTOL 고정익 UAV, 멀티콥터 모드
- 연결 방식·치수: 플랜지 장착, 중심 구멍 Ø10mm, 볼트 원 Ø20mm, Ø3mm 장착 구멍 4개
- 도면 치수: 전체 길이 689.9mm, 최대 폭 58.1mm, 높이 20.5mm, 허브 두께 8.5mm

시험 데이터 (주변 온도 22℃, 고도 25m / RPM: 토크, 권장 추력, 출력, 효율)
- 1500 RPM: 0.40 N·m, 1254gf, 62.93W, 19.92gf/W
- 1900 RPM: 0.62 N·m, 1988gf, 123.00W, 16.16gf/W
- 2300 RPM: 0.90 N·m, 2926gf, 216.59W, 13.51gf/W
- 2700 RPM: 1.24 N·m, 4068gf, 351.66W, 11.57gf/W
- 3100 RPM: 1.65 N·m, 5415gf, 536.20W, 10.10gf/W
- 3500 RPM: 2.12 N·m, 6966gf, 778.17W, 8.95gf/W
- 3900 RPM: 2.66 N·m, 8720gf, 1085.55W, 8.03gf/W
- 4300 RPM: 3.26 N·m, 10680gf, 1466.31W, 7.28gf/W
- 4700 RPM: 3.92 N·m, 12843gf, 1928.44W, 6.66gf/W
- 5100 RPM: 4.64 N·m, 15211gf, 2479.89W, 6.13gf/W
- 5500 RPM: 5.43 N·m, 17783gf, 3128.65W, 5.68gf/W
- 5900 RPM: 6.28 N·m, 20559gf, 3882.70W, 5.29gf/W
- 6300 RPM: 7.20 N·m, 23539gf, 4749.99W, 4.96gf/W
- 6700 RPM: 8.18 N·m, 26723gf, 5738.52W, 4.66gf/W
- 6900 RPM: 8.69 N·m, 28392gf, 6280.74W, 4.52gf/W

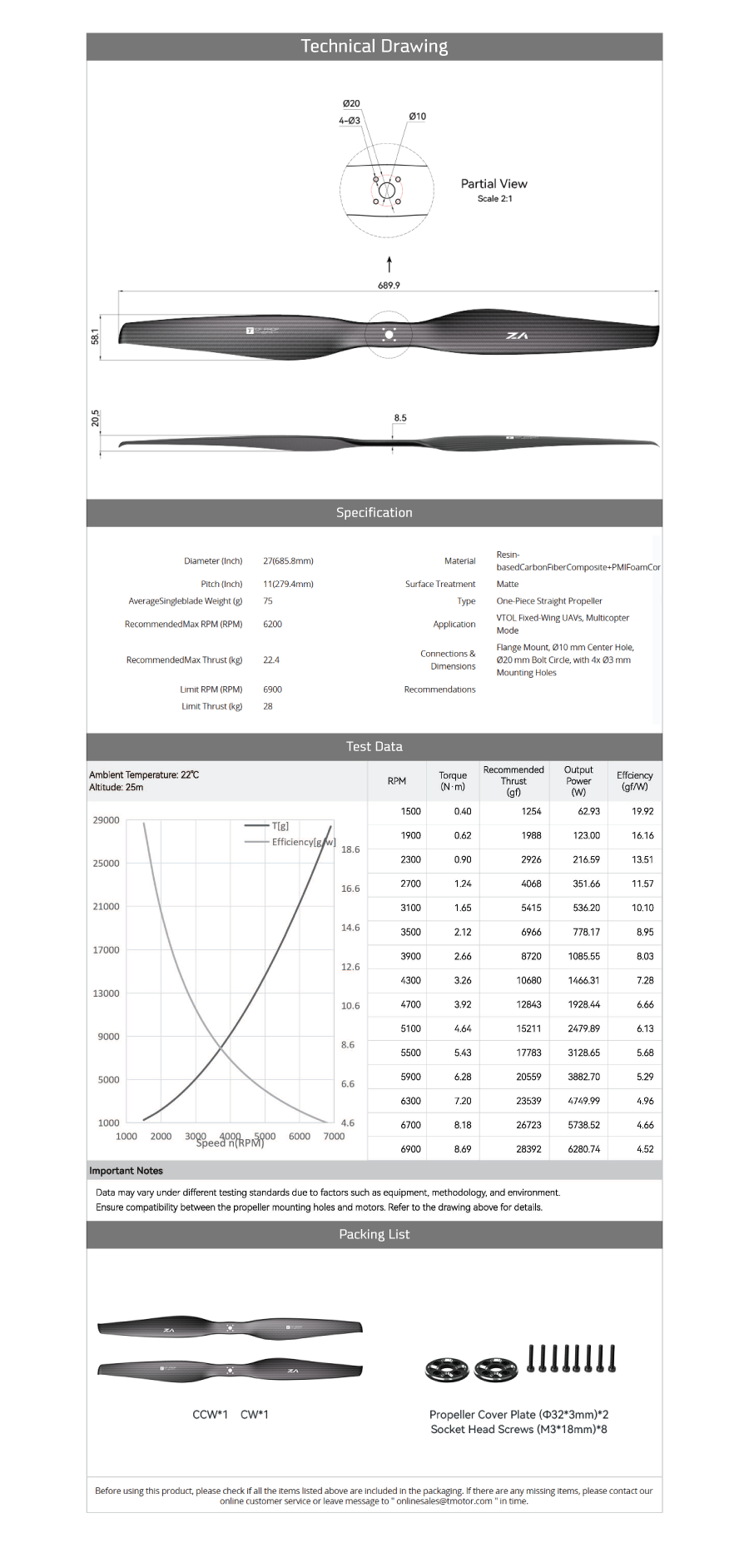

프로펠러 장착 구멍과 모터의 호환 여부를 반드시 확인하십시오. 자세한 내용은 위 도면을 참고하십시오.

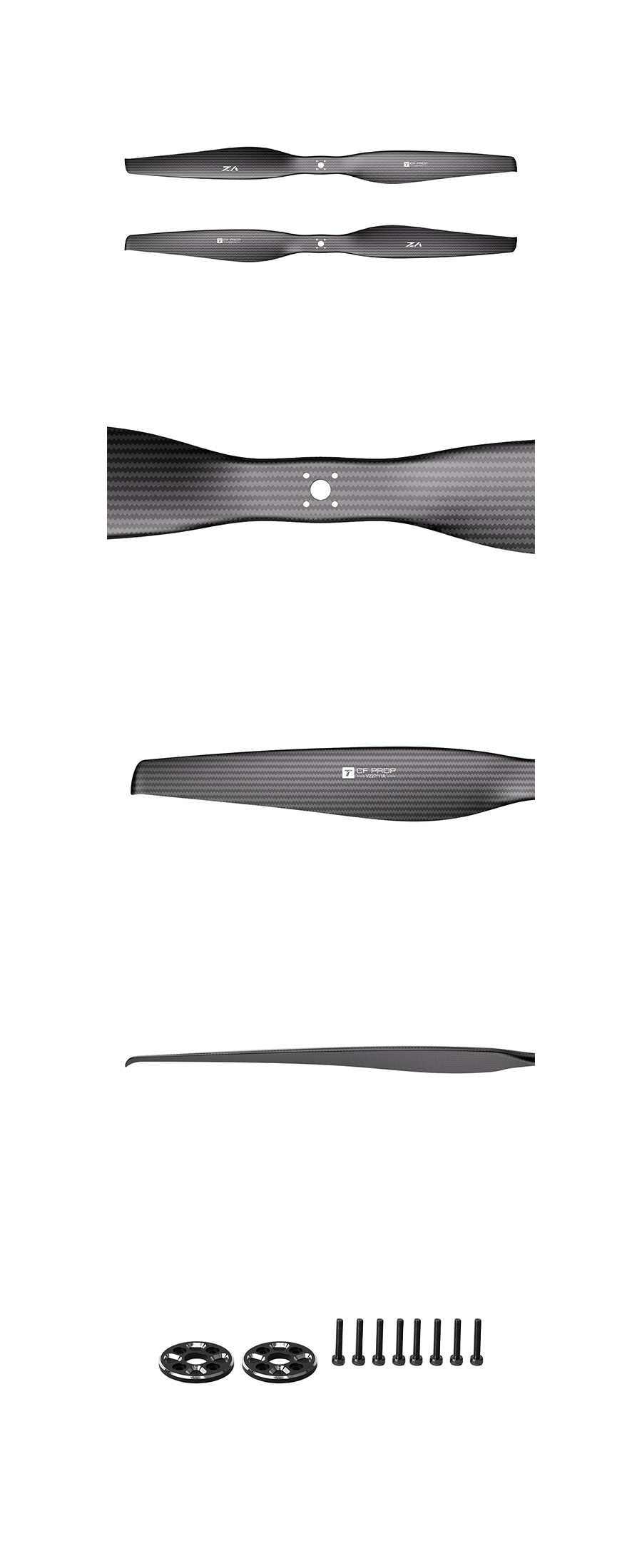

구성품
- CCW 프로펠러 1
- CW 프로펠러 1
- 프로펠러 커버 플레이트(Ø32*3mm) 2
- 소켓 헤드 나사(M3*18mm) 8
