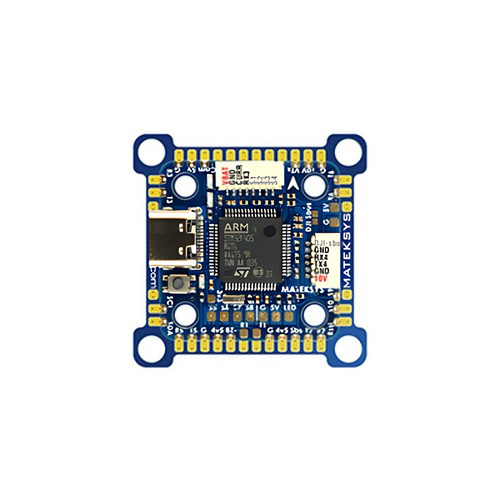

마텍 F405-MINITE 플라이트 컨트롤러

Matek F405-MINITE Flight Controller

- 마텍사의 신형 항공용 플라이트 컨트롤러입니다.

- 20x20, 30x30mm 겸용 홀간격을 갖고 있습니다.

- 자이로센서는 ICM42605입니다.

- 정밀 고도계(SPL06-001)가 내장되어 있습니다.

- OSD가 내장되어 여러가지 정보를 화면으로 보실 수 있습니다.

- 6셀까지 사용이 가능하며, 듀얼BEC(5V/1.7A & 10V/1.4A)가 내장되어 있습니다.

- GPS를 완벽하게 지원합니다.

- 4in1 변속기 2개 연결하기 편한 구조입니다. X8기체에 사용하기 좋습니다.

- 롱레인지나 시네마용 레이싱드론에 강력 추천드립니다.

베타플라이트와 INAV, 아두파일럿을 지원합니다.

아두파일럿 펌웨어를 올리시면 픽스호크와 동일하게 사용하실 수 있습니다.

동사의 GPS를 함께 쓰시길 추천드립니다.

납땜 전에 충분히 테스트 해보시기 바랍니다. 납땜 후에는 문제가 발생하여도 교환이 불가합니다.

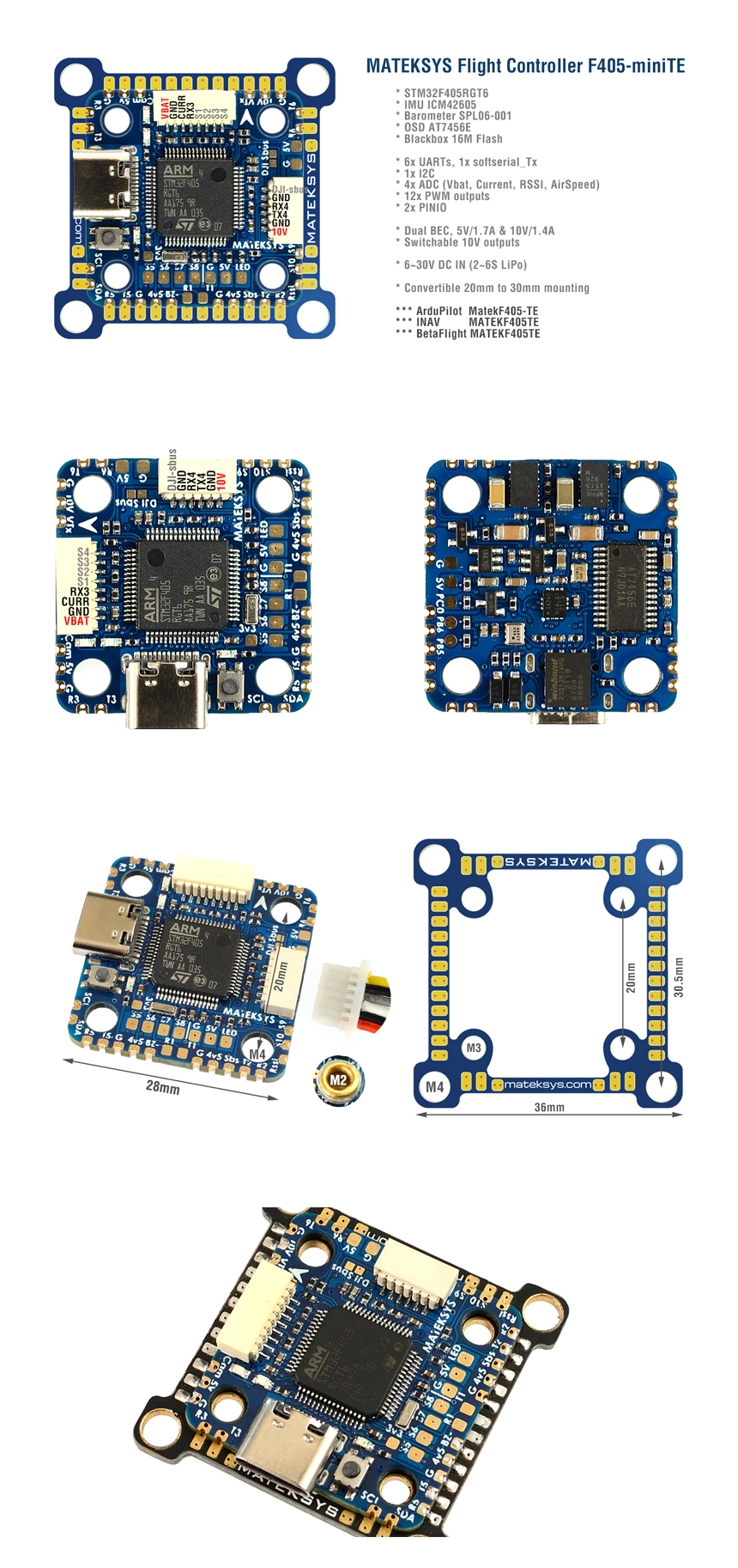

구성

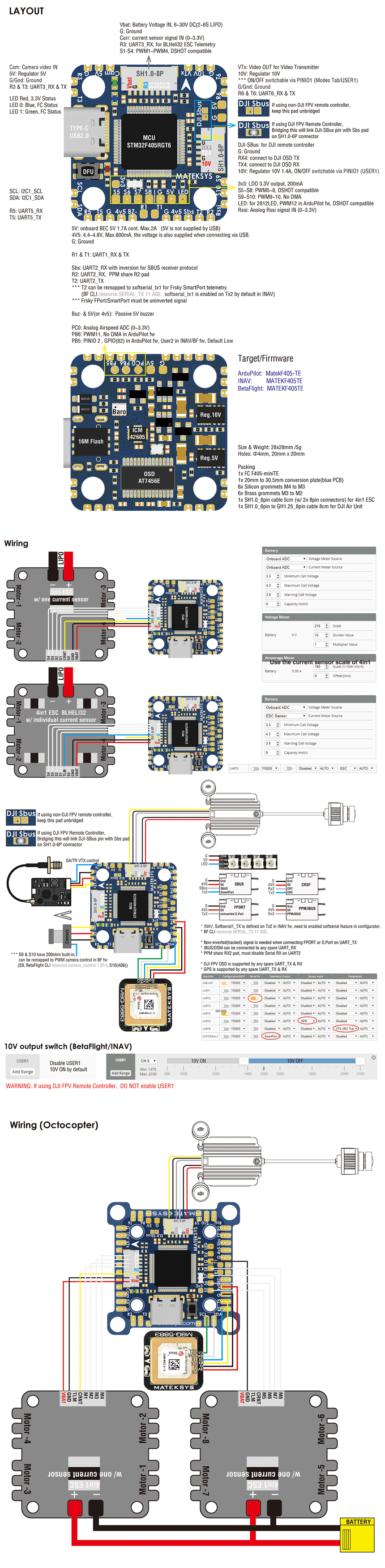

하단 사진 참조

FC Specifications

MCU: STM32F405RGT6

IMU: ICM42605

OSD: AT7456E

Baro: Goertek SPL06-001 (I2C)

Blackbox: 16M-byte Flash memory

6x UARTs, 1x Softserial_Tx option

12x PWM outputs (8x Dshot)

1x I2C

4x ADC (VBAT, Current, RSSI, Airspeed)

2x PINIO

1x SH1.0_8pin connector (Vbat/G/Curr/R3/S1/S2/S3/S4)

1x SH1.0_6pin connector for DJI FPV Air Unit

3x LEDs for FC STATUS (Blue, Green) and 3.3V indicator(Red)

Dual BEC, 5V 1.7A & 10V 1.4A

10V output ON/OFF switchable

Convertible 20mm to 30.5mm mounting

Power

Input: 6~30V (2~S LiPo)

BEC: 5V 1.7A, Max.2A

BEC: 10V 1.4A for VTX or DJI Air Unit

For stable 10V output, input voltage should > 11V, when input voltage =<11V, output = 90% input voltage.

Battery Voltage Sensor: 1K:20K (INAV scale 2100, BF scale 210)

No Current Sensor built-in, supports external current sensor of PDB/4in1

Firmware

ArduPilot: MatekF405-TE

INAV: MATEKF405TE (not available in INAV configurator for now)

BetaFlight: MATEKF405TE

Physical

- Mounting

20 x 20mm/Φ3mm with Silicon Grommets

20 x 20mm/Φ2mm with Silicon & Brass Grommets

30.5 x 30.5mm/Φ3mm with Conversion Plate and Silicon Grommets

- Dimensions: 28 x 28 mm

- Weight: 5g

Including

1x FC F405-miniTE

1x 20mm to 30.5mm conversion plate(blue PCB)

6x Silicon grommets M4 to M3

6x Brass grommets M3 to M2

1x SH1.0_8pin cable 5cm (including 2x 8pin connectors) for 4in1 ESC

1x SH1.0_6pin to GH1.25_8pin cable 8cm for DJI Air Unit

마텍 홈페이지에 가시면 세팅에 관한 많은 자료를 찾아보실 수 있습니다.

https://www.mateksys.com/
