[HOBBYLORD] 20A Brushless ESC(High Speed/500Hz) for Multicopter

범블비 F450/550용 20A 브러시리스 변속기

주의 : 본 변속기는 범블비 멀티콥터 Flight Controller용 High Speed 변속기로서 일반 PWM 방식의 수신기와는 호환이 되지 않으며 반드시 500Hz High Speed를 지원하는 자이로에만 장착이 가능합니다.

본 변속기와 조합으로 사용이 가능한 500Hz Input Rate를 플라이트 컨트롤러는 다음과 같습니다.

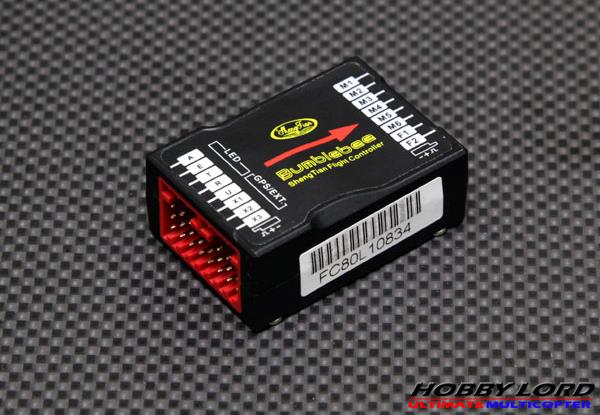

- BumbleBee FC

1.Using a high speed,high performance CPU

2.Optimization for Multi rotor aircraft

3.Smooth ,linear and precise throttle response.

4.The frequency control of motor up to 500Hz refresh rate.

5.Quick response and make the aircraft more stable.

Parameters:

Commodity: ST20A High speed brushless motor

Specification:20A

Weight:18g

Measurement:36*23*6.5mm

Power input:JST male plug

Signal input:3 pin JR male head

Drive output:60MM(2.00 Banana female plug has welded well.)

Length of signal cable:355mm

Length of power wire:265mm

Specification of power wire:20AWG

Notice:

1. ST20A high-speed ESC is for four rotor aircraft design, the frequency control of motor reach 500Hz ,quick response and make  aircraft flight more stable

2..Without calibration throttle scope, the signals can be precise output, motor start consistence

3. LED lights display work state, no signal output LED lights flashing, have signal output LED lamp long bright.

4.please note that this ESC only works with 500Hz controllers.

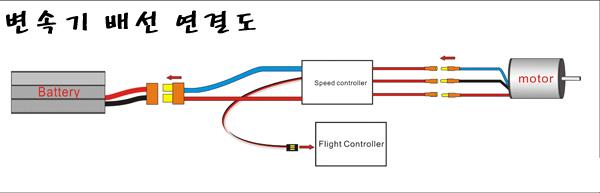

주의 : 본 변속기는 BEC 출력이 되는 타입입니다.

Quad 또는 Hexa, Opto 급 멀티 콥터에 사용시 반드시 다음 두가지 방식 중 한가지 방법을 선택하셔야 합니다.

1. 변속기의 가운데 빨간 선을 모두 빼서 Opto 방식으로 전환 후 별도의 BEC 레귤레이터 사용하는 방법.

2. 여러개의 변속기 중 하나만 제외하고 나머지는 가운데 빨간 선을 모두 빼서 Opto 방식으로 전환 후 사용하는 방법.

두번 째 케이스는 일반 비행에는 문제가 없으나 짐벌 및 FPV 장비등을 사용할 경우 변속기의 BEC 용량 부족으로 컷이 걸릴 수 있으므로 사용상 주의를 요합니다.

주의2 : 멀티 콥터의 경우 4개 또는 6개의 변속기가 Opto가 아닌 BEC 타입으로 동시에 FC에 연결될 경우 변속기 파손이 일어날 수 있으므로 주의를 요합니다.
