[Matek] 마텍 AP-Periph CAN Digital Power Monitor (CAN-L4-BM)

상품번호: QQ101036
디지털 파워 모듈, 0~85V, 0~150A (Max 200A)

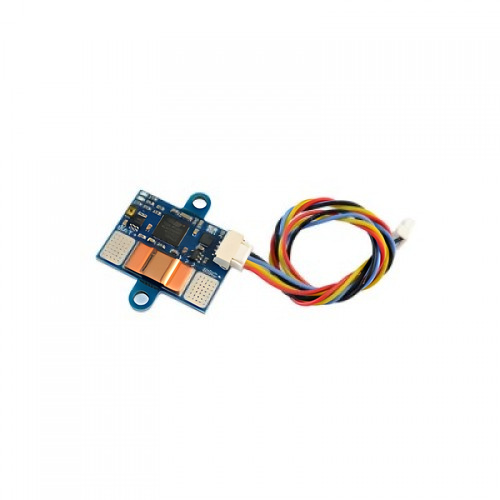

알씨뱅크 [Matek] 마텍 AP-Periph CAN Digital Power Monitor (CAN-L4-BM)
판매가격 : 52,000원 회원가입시 할인, 적립 혜택
적립금 :520원
Npay 적립 :4% + 멤버십 추가적립
상품번호 :QQ101036
재고 :물류창고 2개
구매수량 :
개
현재 잔여 수량이 2개 밖에 없습니다!
총 금액 :
배송비 - 5만원 이상 구매시 무료배송
고객센터 - 제품 문의 및 구매 서류 출력
결제방식 - 네이버페이 │ PSYS 연구비카드 │ 후불결제
카드무이자 - 카드사별 최대 12개월 무이자
구매하기   장바구니  카톡문의

상세정보
상품후기
상품문의
교환/반품
장바구니 담기
장바구니에 담았습니다.
장바구니 보기   계속 쇼핑하기
상품분류 상품명 구매수량


옵션선택 판매가격
기본상품 가격: 52,000원 기타 필요한 옵션상품 총합계: 0원

기본상품 가격 + 옵션상품을 포함한 총 합계금액 : 52,000원

옵션 상품을 포함하여 장바구니 담기 >



Matek AP_Periph DroneCAN Digital Power Monitor, CAN-L4-BM




구성

CAN-L4-BM 보드 1개

JST-GH-4P ~ JST-GH-4P 20cm 실리콘 와이어 1개

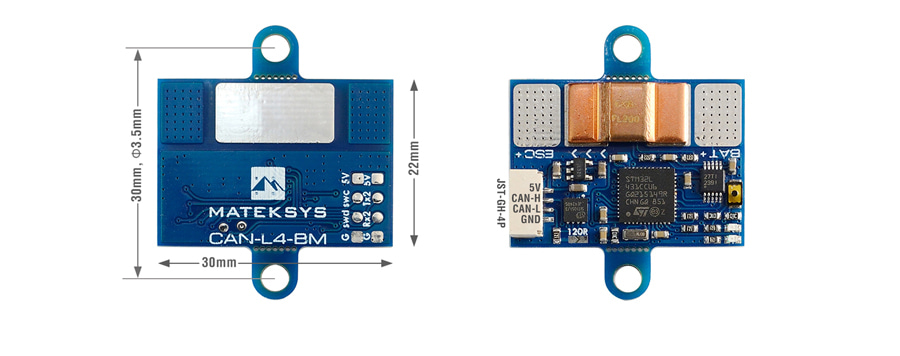

알씨뱅크 [Matek] 마텍 AP-Periph CAN Digital Power Monitor (CAN-L4-BM) 1

Due to limitations by AP_Periph firmware, the fw AP_Periph V1.7.0 and older do not support current readings greater than 90A.

You can update the fw to latest. then set AP_Periph parameters BATT_MAX_AMPS = 204.8 and BATT_SHUNT = 0.0002.

https://github.com/ArduPilot/ardupilot/pull/26465


  • CAN-L4-BM is a ultra-precise digital power monitor based on TI INA239 & ArudPilot AP_Periph firmware.

  • The resistance of this conductive path is 200 μΩ typical, providing low power loss in the application.

  • With this device, No calibration required,  flight controller that support DroneCAN protocol can easily get accurate current & bus voltage readouts via CAN bus.

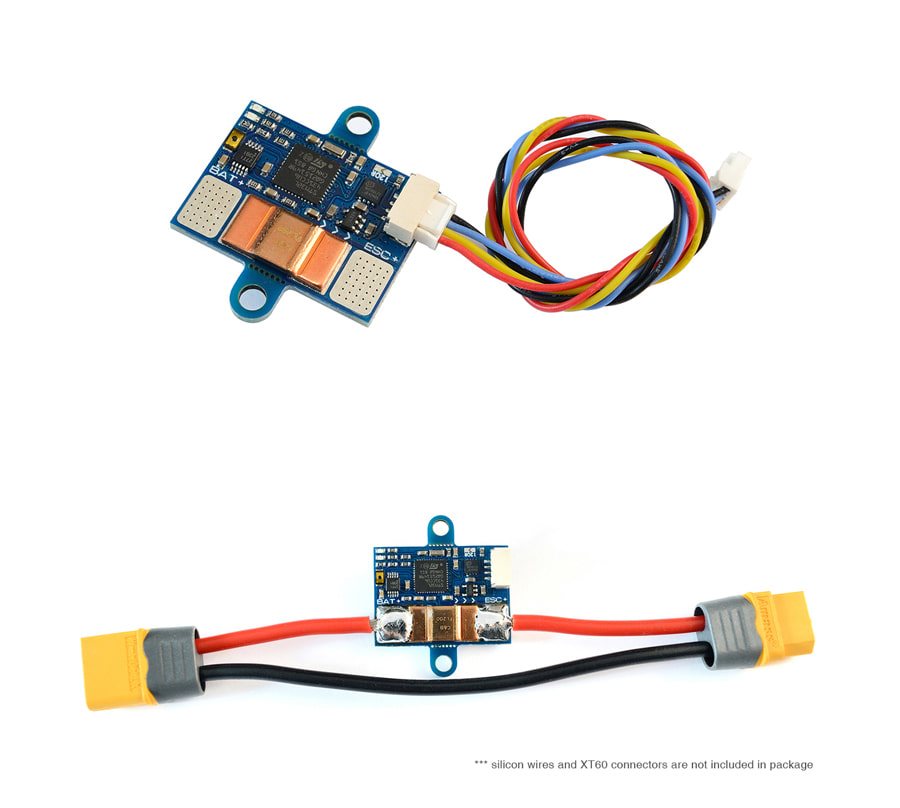

알씨뱅크 [Matek] 마텍 AP-Periph CAN Digital Power Monitor (CAN-L4-BM) 2

Specifications

MCU: STM32L431xC, 256KB Flash

INA239 85-V, 16-Bit, High-Precision Power monitor IC With SPI Interface

Battery Voltage sense input: 0~85V

Current Sense Range:  0~204.8A

Load current on current sensing resistor:  150A(Continuous),  204.8A(Burst)

Voltage accuracy: ± 0.1%

Current accuracy: ± 2%


Interface

CAN, DroneCAN Protocol

UART2, spare, DFU

ST debug, SWCLK & SWDIO


LED

Blue, Fast blinking,  Booting

Blue, Slow blinking, working

Red, 3.3V indicator


Power supply for CAN-L4-BM board : 4.5~5.5V  @5V pad/pin

Power consumption: 10mA

Operating Temperatures: -40~85 °C


Physical

Board Size: 30mm*22mm*3mm.  4g

3D file : CAN-L4-BM_STEP.zip


Firmware

ArduPilot AP_Periph  MatekL431-BattMon

Update via DroneCAN GUI Tool


Parameters

CAN_P1_DRIVER = 1 if attached to CAN bus1 port or CAN_P2_DRIVER = 1 if attached to CAN bus2 port

BATTx_MONITOR = 8 (DroneCAN-BatteryInfo)

BATTx_OPTIONS = 1


Packing

1x CAN-L4-BM board

1x JST-GH-4P to JST-GH-4P 20cm silicon wire


Tips

The big pad on the bottom side is a dead pad. No any circuit network on it.

Solder the positive wires as close as possible to both sides of the current sensing resistor.

2 ears for mounting can be cut off if you don’t need it.

If the CAN wires are too long, bridge the “120R” jumper.

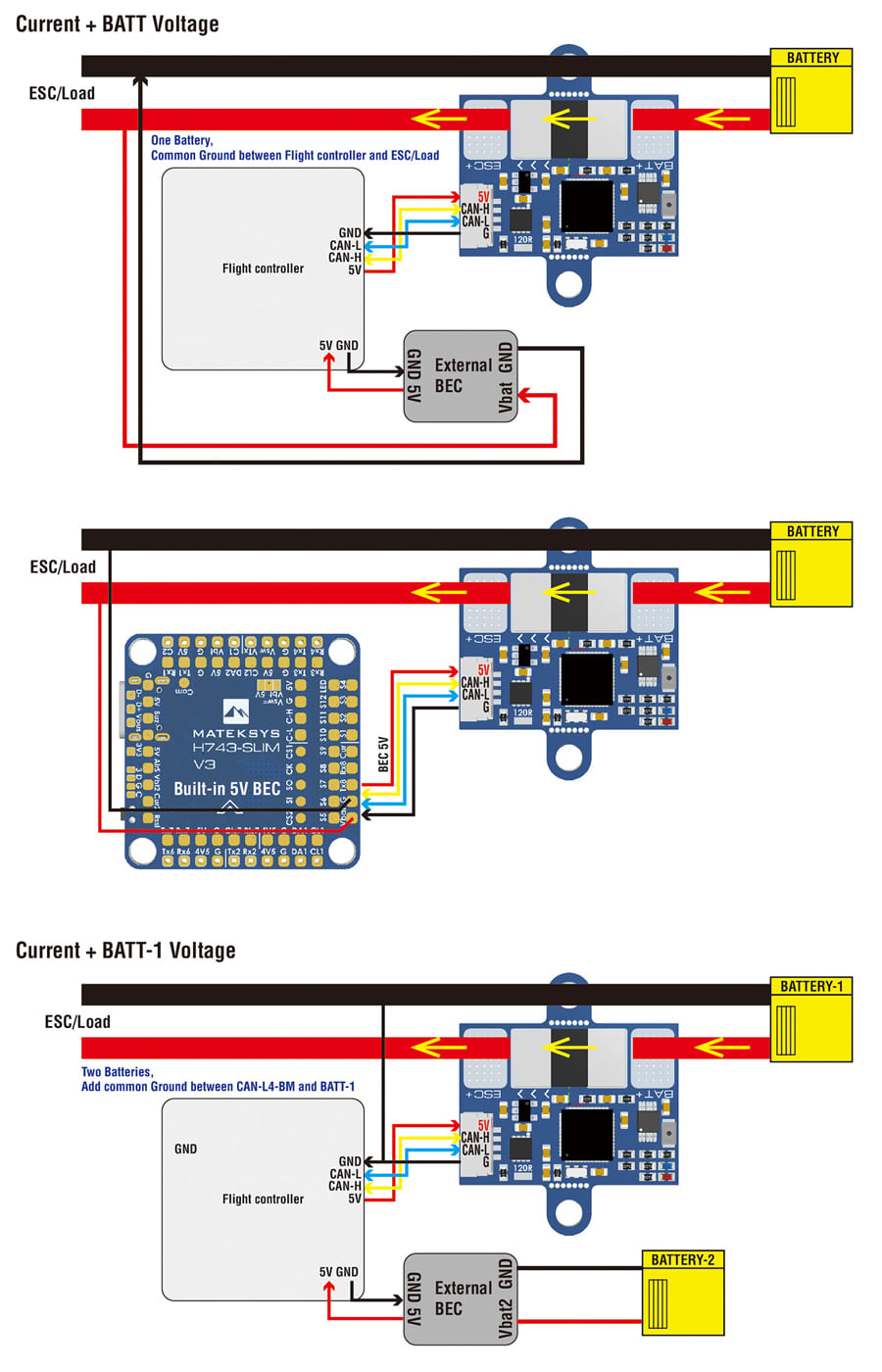

알씨뱅크 [Matek] 마텍 AP-Periph CAN Digital Power Monitor (CAN-L4-BM) 3
