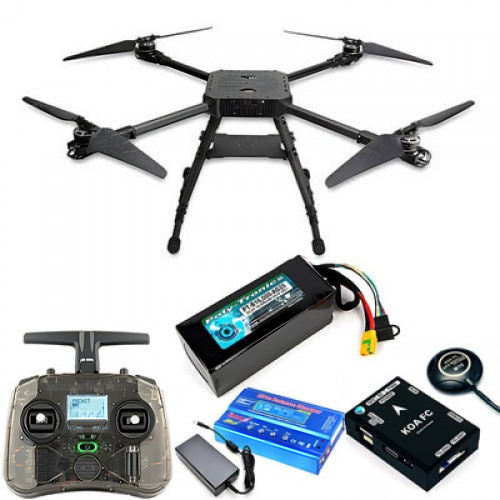

[TR] 타롯 680B 산업용 고정 타입 737mm 5Kg 페이로드 드론 - 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

TAROT 680B QuadCopter Frame Kit(Non-Folding Type/737mm)

타롯사의 737mm 휠베이스를 가진 초경량 산업용 쿼드 콥터.

모든 카본 부품이 빛 반사를 막기 위한 고품질 TORAY 무광 카본으로 제작된 기체로서, 경량화 및 다양한 미션을 수행하는 산업용 드론의 특성상 내구성을 위해 Arm이 접히지 않는 논 폴딩(Non-Folding) 구조로 되어 있습니다.

주의 : 본 제품은 순수 Kit 상품으로서 모터, 변속기, FC 및 조종기, 배터리 등의 기자재는 별도입니다.

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기

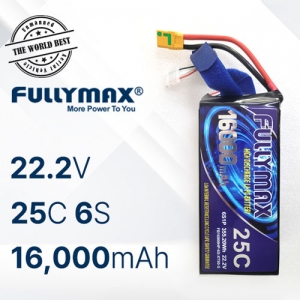

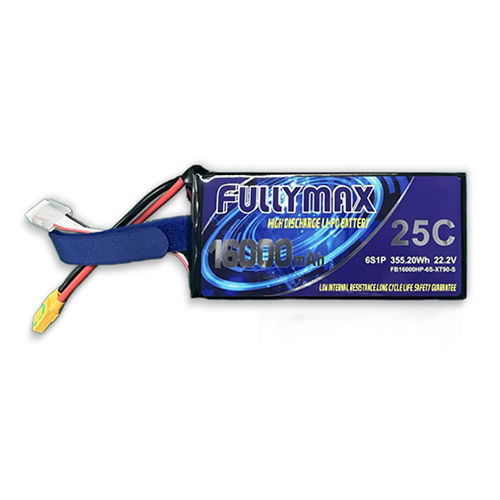

- 배터리 사양 : 8,000mAh~12,000mAh (22.2V)4,600mAh ~8,000mAh(11.1V~14.8V)

- Prop : 18~19inch(Max)

- Motor : P5010(300KV) MR-Type BL Motor(18~20in) for X4/X6 Multicopter

- ESC : 40A 이상(6S Set up)

- FC : Tarot ZYX-M 또는 Pixhawk

- Wheel Base : 7.37mm

- Empty aircraft weight : 1.91kg

- Deployed wing length : 1192mm

- Frame Height : 332mm

- Basic Take-off weight : 3.57kg

- Center plate size : 170*170mm

- Max. wind resistance : Force 6 wind

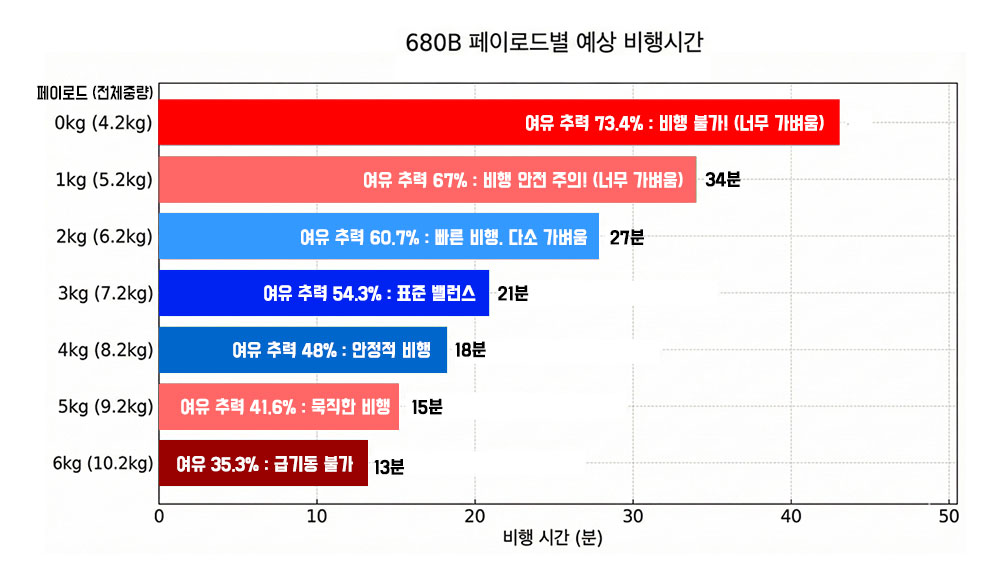

- 배터리 12,000mAh 6S1P 기준 기본 중량으로 약 40분 비행 가능!

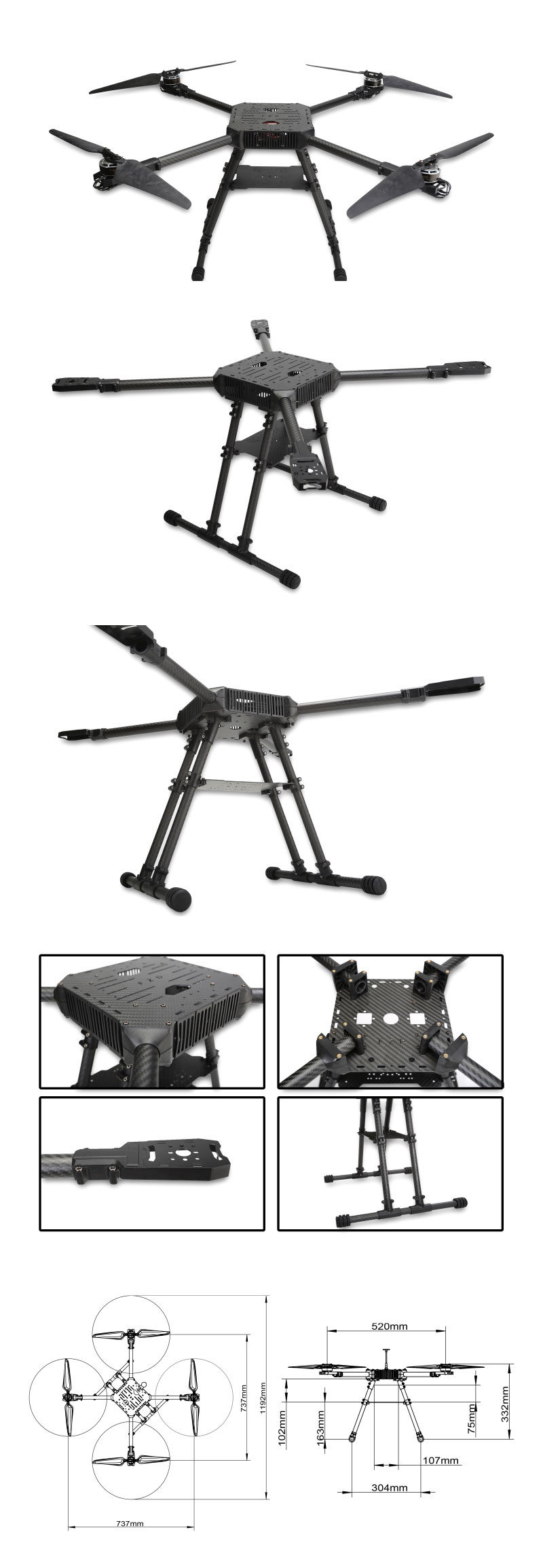

<제품 이미지>

* 구매 전 필독 사항 *

본 제품은 사용자의 잘못된(미숙한) 조작 또는 비행에 부적합한 환경에서의 비행으로 인해 예기치 못한 문제가 발생할 수 있으며 이에 대해서는 판매자의 책임이 없음을 알려드립니다.

또한 비행 허가 지역에서의 불법(미신고) 비행과 야간비행(일몰 시간 이후)은 법으로 엄격히 금지되어 있음을 알려드립니다.

또한 해당 무선설비는 전파혼선 가능성이 있으므로 인명안전과 관련된 사고에 대하여 당사는 책임이 없습니다.

TAROT P5010(300KV) BL Motor(18~20in) for X-Series

PROJECT-10 Class!

Tarot사의 X4/X6 중형 멀티콥터용 MR Type 아웃러너 모터.

Military Level의 내구성과 장시간 체공에 최적화 된 P5010(300KV) 모터로서 18~20inch 프롭을 사용하는 타롯사의 X4 또는 X6 멀티콥터에 사용하며, 6Cell(22.2V)에 최적화

된 모터입니다.

6S(22.2V) 기준으로 18x5.5 ~20x5.5 MR 프롭을 사용하면 됩니다.

국내 판매용 P5010(300KV) 버젼은 모두 일본산 MineBee Bearing Type으로 교체 후 판매됩니다!

International standard aviation aluminum raw materials, after Japan's high-precision CNC machining (precision 0.001mm), the use of German imports of tungsten steel cutting tool to ensure processing accuracy, each finished or semi-finished products have to undergo a rigorous quality standard test (0.01mm) to ensure that each batch Times of consistency. Through the aerodynamic layout design of the 5010 / 300kv rotor inside the use of "fan" in the form of more effective cooling of the stator, the rotor using high-precision dynamic balancing instrument debugging to the best (0.05g or less), the use of imported bearings, all hand winding. Each motor factory has been dynamic, static test, to ensure the consistency of the motor.
Use: suitable for six rotor, eight rotor, mostly professional aerial photography UAV, suitable for paddle range 18-20 inch.
Motor characteristics: high efficiency, heat fast, large pull.

- Product Type: 5010
- KV : 300KV
- Number of stator ends: 12N
- Number of motor poles: 14P
- The diameter of the shaft: 6mm
- Motor size: Φ58.5 × 31.5mm
- Weight: 200g
- No load current (A) @ 10v: 0.6
- Number of battery sections: 6s
- Maximum continuous current (A): 36.35
- Maximum continuous power (W): 781.5
- Internal resistance: 62mΩ
- Machine installation hole distance: Φ25mm

- 5010 / 300kv brushless motor × 1
- Metal paddle x 1
- M3 * 6 cup head screws × 2
- M3 * 6 semi-round head screws × 4
- PC box × 1

<제품 이미지>

[HobbyWing] XRotor-40A ESC for Multicopter(Wired Type)

세계 최대의 변속기 메이커 하비윙사의 멀티콥터 전용 ESC Series.

복잡한 변속기 프로그래밍을 최대한 단순하게 설계, 멀티콥터에 최적화된 리니어 리스펀스를 구현한 멀콥전용 변속기.(Opto 방식)

변속기 PCB에 Wire가 부착된 Type 입니다.

600~800급 쿼드, 헥사용

RadioMaster Pocket Crush Radio Controller (ELRS)

- ELRS는 R/C 업계를 휩쓸고 있는 혁신적인 오픈 소스 프로토콜입니다.

- 1,000Hz 재생률이 가능한 내부 ELRS 모듈을 사용합니다.

- 휴대성을 극대화한 미니 사이즈입니다.

- 안테나가 폴딩되고 스틱도 탈착됩니다.

- 뒷면이 인체공학적으로 디자인되어 그립감이 아주 좋습니다.

- 정밀 홀 센서 미니 짐벌을 기본 제공합니다.

- EdgeTX 펌웨어가 적용되어 있습니다.

- USB포트를 통해 조종기 자체적으로 배터리를 충전할 수 있습니다.

- TBS 크로스파이어 모듈과 완벽 호환됩니다.

- 가성비 최고의 조종기입니다.

**본 제품은 ELRS 모듈입니다**

**SD카드가 기본으로 제공됩니다**

**USB-C QC 3.0 충전을 지원합니다(5V기준 2A)**

<구성>

조종기 1개

조종기 파우치 1개

USB-C타입 케이블 1개

국내 정식 전파인증된 제품입니다.

전파인증 번호 : R-R-ssr-POCKETELRS

인증스티커는 뒷 모듈커버 안쪽에 있습니다.

- 1년 무상 워런티 제공(추락, 수장, 역전압, 펌업, 그외 파손에 의한경우 제외)

- 1년 경과 시 유상수리 진행

18650 리튬 이온 배터리 2000mAh 보호회로적용 (65mm 표준사이즈)
5,800

라디오마스터 Pocket용 AG01 NANO CNC Hall Gimbal set(좌, 우 세트)
99,000

Radiomaster is excited to introduce the new Pocket Crush! Compact, affordable, and available in seven stunning colors—'Slate Grey,' 'Frost White,' 'Mint Mist,' 'Hot Pink,' 'Cherry Red,'

'Iceberg Blue,' and 'Lemon Twist Yellow'—each designed to inspire and excite. —The Pocket Crush has a big impact in a small package!

It is perfect for those who want to add a splash of color and personality to their RC adventures without breaking the bank, or those looking for a compact backpack solution.

Whether you are a beginner or a seasoned pilot, the Pocket Crush is your ideal companion for colorful and exciting flights.

Features

• Optional colors - Slate Grey / Frost White / Mint Mist / Hot Pink / Cherry Red / Iceberg Blue / Lemon Twist Yellow

• Available with built-in ExpressLRS Backpack

• Preinstalled with EdgeTX firmware

• 18650 Batteries, all the power you need for hours of fun

• Portable and lightweight design with removable stick ends and foldable antenna

• Features X5 hall effect gimbals as standard for smooth cantering & precise response, upgradable to AG01 NANO CNC Hall effect gimbals

• Built-in LED lights help visualize your switch inputs

• Backlit LCD Screen offering a perfect balance of size and functionality

• Trim buttons for easy channel trimming

• External Module Bay compatible with RadioMaster Nano-size modules and TBS Nano Crossfire / Nano Tracer

Specification

Item: Pocket Crush Radio Controller

Physical dimensions: 156.6*65.1*125.3mm (Folded size) /156.6*73.1*154.8mm (Unfold size）

Weight: 288 grams

Operating frequency: 2.400GHz-2.480GHz

Internal RF Options: ELRS 2.4GHz

Supported protocols: Module dependent

RF power: ELRS: 250mW Max (24dBm)

Operational voltage: 6.6 - 8.4v DC

Control distance: > 2km @ 20dBm

Operating system: EdgeTX

Control channels: Maximum 16 (Receiver dependent)

Display: 128*64 Monochrome LCD

Battery: 2pcs 18650 batteries (Not included)

Charging: Built in USB-C QC3 Charging

Upgradable Firmware: Via USB or the included SD card

Gimbal: Hall-effect

Module bay: Nano size (Compatible with RadioMaster Nano-size modules, TBS Nano Crossfire / Nano Tracer)

Package Including

1 * Pocket Crush Radio

1 * Custom Carry Pouch

1 * USB-C Cable

1 * Screen Protector

1 * Sticker

4 * Low Tension Springs

1 * Manual

SuperD ELRS Nano Receiver

- SuperD ELRS 나노 수신기입니다.

본 제품은 ELRS 전용 수신기 입니다.

4in1모듈이나 CC2500모듈에 사용하실 수 없습니다.

구성

수신기 1개

T 안테나 1개

케이블 1개

메뉴얼

BETAFPV Nano receiver is based on the ExpressLRS project, an open-source RC link for RC applications.

ExpressLRS aims to achieve the best possible link performance in both speeds, latency, and range.

This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

Specification
Weight : 0.7g (receiver only)
Size : 12mm*19mm
Telemetry power : 20dbm (100mW, 2.4G Version)
Frequency bands (Nano receiver 2.4G version) : 2.4GHz ISM
Frequency bands (Nano receiver 915MHz/868MHz version) : 915MHz FCC/868MHz EU
Input voltage : 5V
Antenna connector : IPEX MHF


BETAFPV ExpressLRS Receivers
Choosing a suitable receiver to fly quadcopter or other RC models is very important.
BETAFPV ExpressLRS Receivers including ELRS Lite, Nano, Micro, and the newest SuperD, greatly fulfill pilots' requirements for FPV flying.

Diagram
Nano receiver 2.4G version diagram as shown below.
Nano receiver 868MHz/915MHz version diagram as shown below.Note : Now the firmware version of the Nano receiver and module manufactured by our company is ELRS 3.3.0.;
ELRS Innovative team has officially released version 1.0.0, based on the version, we have some updates:

• 2.4G Nano TX Module supports 500Hz refresh rate；
• Short press the button on the Nano module 3 times to get into the binding status.

We suggest our customers upgrade their modules and receivers' ELRS version to 3.3.0. Significantly,
the module and receiver have to be in the same ELRS version, otherwise, the frequency cannot match successfully.

Click to download the firmware of the ELRS Nano Receiver(V3.3.0 Version).


Know More About ExpressLRS
ExpressLRS is an open-source RC link for RC applications. Everyone could find this project on Github or join the discussion in Facebook Group.

ExpressLRS is based on Semtech Lora SX127x or SX1280 hardware for RX and TX respectively. it aims to achieve the best possible link performance
in both speeds, latency, and range. At 900 MHz a maximum of 200 Hz packet rate is supported. At 2.4 GHz a blistering 500Hz is currently supported
with a custom OpenTX build. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

More and more vendors start to support the ExpressLRS radio protocol in different parts, like radio transmitter with ELRS in stock, drone with built-in
ELRS receiver, ELRS TX module for JR bay, or Nano bay. BETAFPV team take part in this project and provide a series of ExpressLRS components.



Configuration & Bind
ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the receiver and the flight controller board.
So make sure your flight controller board supports the CRSF serial protocol.
Next, we use the flight controller with Betaflight firmware to show how to set up the CRSF protocol.

The connection between the ELRS Nano receiver and the FC board is shown below.
Enable the corresponding UART (e.g. UART3 below) as a Serial Rx on Betaflight Configurator "Ports" tab.


On the "Configuration" tab, select "Serial-based receiver" on the "Receiver" panel, and select "CRSF" as the protocol.
Telemetry is optional here and will reduce your stick update rate due to those transmit slots being used for telemetry.

Nano receiver could enter binding status by power on/off three times.

• Plugin and unplug nano receiver three times;
• Make sure the LED is doing a quick double blink, which indicates the receiver is in bind mode;
• Make sure the RF TX module or radio transmitter enter binding status, which sends out a binding pulse;
• If the receiver has a solid light, it's bound.

Note: Binding once and the receiver will store the binding information. Re-power and the connect successfully auto.

BETAFPV ELRS Nano receiver user manual download.

These folding TPU holders for BETAFPV's ExpressLRS 2.4G receiver have been designed by Ridwan Hughes to be reusable and easily printable.
You could download the STL file on Thingiverse.



Package
1 * BETAFPV ELRS Nano receiver
1 * BETAFPV T antenna
2 * Spare shrink tube
4 * 30awg silicon connection wires (1 black, 1 red, 1 white, 1 yellow)
1 * pin header 1x4
1 * Nano receiver user manual





Li-Ion 18650 2000mAh (65mm)

보호회로 적용 65mm 표준사이즈 18650 리튬이온전지입니다.

대부분 보호회로 적용된 18650 배터리는 길이가 약 5mm정도 길게 제작되어있어서

배터리 트레이에 장착이 불편합니다.

본 제품은 표준사이즈 65mm로 특별히 제작된 제품으로 모든 18650 표준 배터리 케이스에

깔끔하게 장착이 됩니다.

수량 : 1pcs

<제품이미지>

아이맥스 B6 디지털 충전기 IMAX

  RC용으로 사용되는 리튬배터리(리튬폴리머/Li-Poly, 하이볼테이지/HV, 리튬철/Li-Fe, 리튬이온/Li-Ion) 배터리 및 니켈수소(Ni-MH), 니카드(Ni-Cd) 뿐만 아니라 12v 납축배터리(Pb)까지 충전이 가능한 범용 디지털 충전기입니다.

  각 배터리에 대해 최대 5A 의 충전 및 1A 방전을 지원하며, 대부분의 배터리에 바로 사용이 가능하게끔 딘스, JST, 부스터, 수신기, 악어잭이 포함되어 있습니다.

  야외에서 사용시 승용차량의 보넷 내부 12v 납축배터리에 연결하여 사용할 수 있으며, 실내에서 사용시에는 12v 5A 이상의 파워서플라이에 연결하여 사용할 수 있습니다. (파워서플라이는 포함.)

* 본 충전기는 80W 소형 충전기로서 대용량 Li-Po 배터리 충전용으로는 부적합 합니다.

  따라서 2,500mAh-3S 이상 배터리의 경우 고용량 충전기를 추천드립니다.

[SKYRC] T200 듀얼 디지털 충전기 200W 12A AC/DC 입력 - KC인증
158,000

[ISDT] K4 스마트 듀얼 디지털 충전기
1~8셀, 20A, AC/DC Smart Charger
340,000

* 전동건 배터리에 맞는 커넥터는 별매입니다. 아래 상품 중 구매하시면 됩니다. (규격 동일, 선 길이 차이)

미니 타미야 배터리 -> 딘스 변환컨넥터, 변환잭 (전동건용 ㅇ:+ / ㅁ: - )
Mini Tamiya to Deans
3,000

미니 타미야 (수) ↔ 딘스잭 변환잭
Mini Tamiya to Deans
3,000

KC인증번호 : R-R-ssr-imaxb6

별매 상품

[GT Drone] 다목적 충전 컨넥터 2
XT90, XT60, Futaba, JST, 딘스, 미니 타미야, 타미야, 부스터 플러그, EC5, 악어집게
13,500

[ 상세 사양 ]
- LCD 디스플레이 모니터
- 입력 전압 : DC 12V
- 출력 파워 : 최대 80W
- 충전 전류 : 0.1~5.0A
- 밸런싱 전류(리튬) : 300mAh/Cell
- 니카드(NiCd)/니켈수소(NiMh) 배터리 지원 셀 수 : 1~15셀
- 리튬(Li-Po/Li-ion/Li-Fe/Li-HV) 지원 셀 수 : 1~6셀
- 납축 배터리 지원 전압 : 2V ~ 50V

- 충전 완료시 알람음 알림
- 무게 : 450g
- 크기 : 137 x 87 x 33mm

[ 프로그램 ]

- 리튬 배터리 일반 충전

- 리튬 배터리 밸런싱 충전

- 리튬 배터리 빠른 밸런싱(FAST MODE) 충전 : 99% 까지 빠른속도로 충전하는 모드

- 리튬 배터리 장기보관 충전 : 각 셀당 전압을 3.8v 로 통일시켜 1개월 이상 장기보관을 위한 모드

- 리튬 배터리 방전

- 니켈수소, 니카드 배터리 일반/급속 충전

- 니켈수소, 니카드 배터리 방전

- 니켈수소, 니카드 배터리 리싸이클

- 납축 배터리 충전/방전

- 데이터 저장

[ 충전 오류 알림 ]

- REVERSE POLARITY : 역전류 경고

- CONNECTION BREAK : 배터리 연결 안됨

- SHORT ERR : 쇼트 에러

- INPUT VOL ERR : 입력 전압 저하

- VOL SELECT ERR : 배터리 전압 설정 오류

- BREAK DOWN : 충전 오류

- BATTERY CHECK LOW VOLTAGE : 리튬 배터리 저전압 경고

- BATTERY CHECK HIGH VOLTAGE : 배터리 고전압 경고

- BATTERY VOLTAGE CELL LOW VOL : 특정 셀 저전압 경고

- BATTERY VOLTAGE CELL HIGH VOL : 특정 셀 고전압 경고

- TEMP OVER ERR : 충전기 과열 경고, 충전기를 식혀주십시오!

[ 제품 구성 ]

- B6 디지털 충전기

- 딘스 충전 케이블

- JST 충전 케이블

- 부스터 충전 케이블

- 수신기 배터리(후타바) 충전 케이블

- 입력용 악어잭

- 12V 7.5A (90W) 파워 서플라이

충전기 전면부에 대형 LCD 액정 디스플레이와 4개의 스위치가 있습니다.

LCD 액정 디스플레이를 통해 충전상황을 확인할 수 있으며,

특히 리튬 배터리 충전시 각 셀당 전압의 밸런스 상황을 직접 눈으로 실시간 확인할 수 있습니다.

전면부의 Batt Type(Stop), Dec(◀), Inc(▶), Start(Enter) 스위치를 이용하여 배터리 종류와 전압, 전류등을 설정할 수 있습니다.

자세한 설정 방법은 아래 링크의 한글 설명서를 참고하시면 됩니다.

한글설명서 링크

충전기의 좌측면에 야외충전용 악어클립과 실내충전용 아답터잭이 있습니다.

야외에서 사용시 승용차량의 본넷을 열고, 내부의 12v 배터리에 직접 연결하여 충전기를 사용할 수 있습니다.

혹시 모를 화재의 위험으로 인해 모든 충전기는 절대 시거잭 타입으로 나오지는 않으니 참고 바랍니다.

가정에서 사용시에는 실내충전용 아답터잭에 12v 파워서플라이를 연결하여 사용할 수 있습니다. (파워서플라이 포함)

예를 들어, 2200mAh 배터리를 충전하기 위해서는 2.2A 의 출력이 필요하며,

5A 서플라이로는 5000mAh 의 배터리까지 급속충전할 수 있습니다.

별도의 잭 작업 없이 바로 사용할 수 있게끔 여러가지 종류의 충전잭이 포함되어 있습니다.

충전기의 우측면에는 충전 단자가 있습니다.

리튬 배터리의 경우 각 셀당 밸런싱 작업을 자동으로 해주는 2~6셀의 밸런스 단자가 포함되어 있습니다.

대부분의 배터리에 사용되는 유니버셜 타입 밸런스 단자는 이 충전기에 바로 사용할 수 있습니다.

충전기 뒷면에는 방전시 충전기 기판 보호를 위한 방열홀과, 미끄럼방지 패드가 부착되어 있습니다

XT90 충전 코드

* 주의 : 아래 이미지에 표시된 부분과 같이 도금 처리 과정에서 색상 혼합이 제대로 되지 않아 얼룩이 있는것으로 제품 부식이 아닙니다.

성능에는 전혀 문제가 없으므로 얼룩이 있다는 이유로 반품, 교환 대상이 아닙니다.
