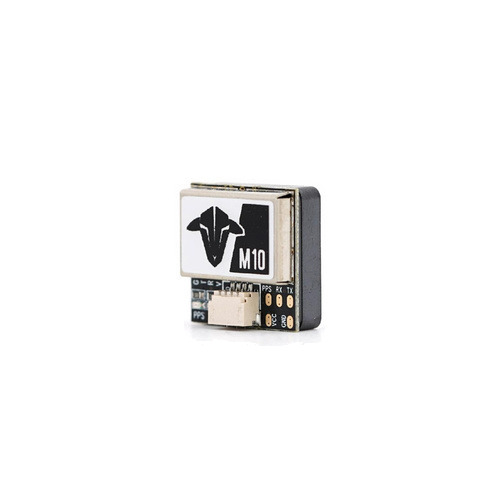

TBS M10 GPS Glonass
- TBS사의 미니사이즈 GPS입니다.
- 정확한 위치와 빠른 연결을 보여줍니다.
- 사이즈 18 x 18 x 8.1mm
**주의사항**
1. 나침반(Compass)기능을 켠 후에는 반드시 사용하기 전에 캘리브레이션(보정 작업)을 진행해 주세요.
2. 반드시 지정된 범위 내의 전압에 맞추어 GPS에 전원을 공급해 주세요. (※ 이 모듈은 5V 전용입니다.)
3. 내부 손상을 방지하기 위해 배선도(wiring diagram)를 참고하여 신중하게 GPS를 납땜해 주세요.
4. 베타플라이트(BetaFlight) v4.3.0 이상 버전을 사용해 주세요. (구버전 버전은 M10칩을 올바르게 지원하지 않습니다.)
5. GPS는 반드시 안테나가 하늘을 향하도록 설치해야 하고, 커넥터는 드론의 후방으로 향하도록 설치해야 합니다.
(커넥터가 없는 면이 안테나입니다.)
6. 모터, 전원케이블 및 ESC 등 기타 전파 방해를 일으키는 부품들과 멀리 떨어뜨려 장착해야 합니다.
구성
M10 GPS 1개
실리콘 와이어 1개
Specification
Chipset - ublox UBX-M10050
Flash memory for saving configuration.
Frequency - L1, 1575.42MHz ; L2,1561.10MHZ；L3,1602.00MHZ
Baud Rate - 4800bps-921600bps, default 115200bps
Channel - N/a
Sensitivity - (Tracking: -166dBm) | (Capture: -160dBm) | (Cold Start - 148dBm)
Cold start - Average 26 seconds
Warm start - Average 24 seconds
Hot start - Average 1 second
Accuracy - (HorizontalPosition:Autonomous<2m average) | (SBAS < 2.0m average) | (Timepulse signal: RMS 30 ns)
Maximum height - 50000m
Maximum speed - 500 m/s
Maximum acceleration - ≦ 4G
Refresh Rate - 0.25Hz-18Hz, default 1Hz
Size - 18 x 18 x 8.1 mm
Weight - 8.5g
Input Voltage - 5V
