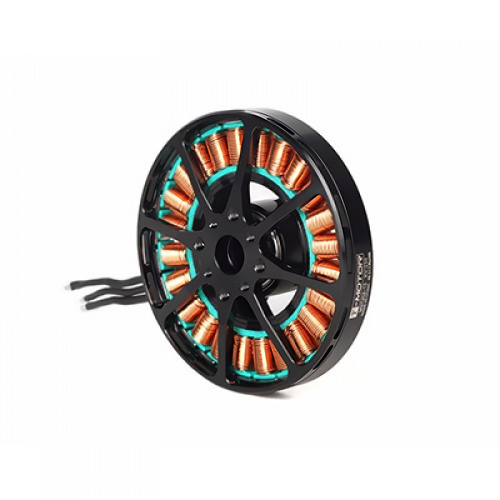

[T-MOTOR] 티모터 MN7005 115KV Antigravity 브러쉬리스 모터

MN7005 ANTIGRAVITY
1.5kg 쓰러스트 | 13g/W 효율
- 최대 쓰러스트: 5KG
- 무게: 188G

가벼운 디자인 - 선별된 재질
독일산 7075 항공용 알루미늄 합금으로 모터 케이스를 만들었습니다. 가볍지만 7075 알루미늄 합금이 강도를 지켜 줍니다. 열려 있는 구조 덕분에 쿨링 효과까지 잡았습니다. 고온에 강한 구리 와이어로 방해 전류를 줄여 모터 효율이 5% 이상 높아졌습니다.

작동 시스템 - 샤프트와 베어링, 안정성을 위한 조합
15mm 알루미늄 샤프트와 24mm의 큰 베어링을 이용하여 안정성을 개선시킴과 동시에 수명 또한 연장되었습니다.
- 샤프트 지름: 15MM
- 베어링 지름: 24MM

친환경적 추진 시스템 - 효율성, 에너지 절약을 통한 긴 비행 시간
MN7005를 24인치 카본 프롭 그리고 FOC ALPHA 60A 변속기와 함께 쓸 경우 1.5KG의 쓰러스트, 13G/W의 효율성을 얻을 수 있습니다.
- 쓰러스트: 1500g
- 효율성: 13g/W
- 변환 효율(Conversion): 80%+

규격 (MN7005)
- 모터 크기: Ø79*21mm
- 스테이터: 수입 규소 강판, 방청 처리, 180℃ 고온 내열 코팅
- 구성: 24N28P
- 샤프트 지름: IN 15mm
- 베어링: 수입 6802ZZ
- 자석 등급: 150℃ 고온 내열 Level E
- 리드 케이블: 60mm
- 구리선: 180℃ 고온 내열 Level H
- 코일 절연 시험: 500V
- 원심 냉각 설계: 있음
- 로터 동적 밸런스 기준: <5mg
- 모터 동적 밸런스 기준: <10mg
- IP 등급: IP25
- KV: 115
- 정격 전압: 6-12S
- 무부하 전류(22V): 0.4A
- 권장 변속기: FLAME 60A HV
- 최대 전류(180S): 15A
- 권장 프롭: 22"-24"
- 최대 출력(180S): 750W
- 모터 무게: 188g
- 내부 저항(케이블 포함): 288mΩ
- 포장 무게: 320g

시험 결과 (MN7005 KV115, T-motor P24*7.2CF)
- 스로틀 40%: 47.91V, 2.02A, 96.87W, 1972RPM, 0.38N·m, 추력 1322g, 효율 13.64g/W
- 스로틀 42%: 47.90V, 2.19A, 105.04W, 2032RPM, 0.41N·m, 추력 1408g, 효율 13.40g/W
- 스로틀 44%: 47.90V, 2.45A, 117.40W, 2142RPM, 0.44N·m, 추력 1513g, 효율 12.89g/W
- 스로틀 46%: 47.89V, 2.64A, 126.38W, 2207RPM, 0.46N·m, 추력 1606g, 효율 12.70g/W
- 스로틀 48%: 47.88V, 2.88A, 137.65W, 2284RPM, 0.48N·m, 추력 1707g, 효율 12.40g/W
- 스로틀 50%: 47.87V, 3.13A, 149.88W, 2364RPM, 0.51N·m, 추력 1807g, 효율 12.05g/W
- 스로틀 52%: 47.86V, 3.51A, 167.86W, 2460RPM, 0.55N·m, 추력 1947g, 효율 11.60g/W
- 스로틀 54%: 47.85V, 3.82A, 182.93W, 2542RPM, 0.58N·m, 추력 2068g, 효율 11.30g/W
- 스로틀 56%: 47.84V, 4.05A, 193.89W, 2606RPM, 0.60N·m, 추력 2164g, 효율 11.16g/W
- 스로틀 58%: 47.82V, 4.39A, 209.78W, 2699RPM, 0.64N·m, 추력 2280g, 효율 10.87g/W
- 스로틀 60%: 47.82V, 4.73A, 226.09W, 2778RPM, 0.67N·m, 추력 2398g, 효율 10.60g/W
- 스로틀 62%: 47.80V, 5.07A, 242.53W, 2855RPM, 0.70N·m, 추력 2507g, 효율 10.33g/W
- 스로틀 64%: 47.79V, 5.45A, 260.40W, 2926RPM, 0.73N·m, 추력 2627g, 효율 10.08g/W
- 스로틀 66%: 47.77V, 5.82A, 277.92W, 2999RPM, 0.76N·m, 추력 2756g, 효율 9.91g/W
- 스로틀 68%: 47.76V, 6.26A, 299.12W, 3075RPM, 0.79N·m, 추력 2888g, 효율 9.65g/W
- 스로틀 70%: 47.75V, 6.71A, 320.49W, 3136RPM, 0.83N·m, 추력 3014g, 효율 9.40g/W
- 스로틀 75%: 47.71V, 7.90A, 377.00W, 3343RPM, 0.91N·m, 추력 3346g, 효율 8.87g/W
- 스로틀 80%: 47.68V, 8.83A, 421.06W, 3474RPM, 0.98N·m, 추력 3605g, 효율 8.56g/W
- 스로틀 90%: 47.60V, 11.29A, 537.16W, 3758RPM, 1.14N·m, 추력 4224g, 효율 7.86g/W
- 스로틀 100%: 47.51V, 14.07A, 668.56W, 4038RPM, 1.32N·m, 추력 4783g, 효율 7.15g/W
- 작동 온도: 66℃ (주변 온도 20℃)
참고: 모터 온도는 100% 스로틀로 10분 운전한 뒤의 모터 표면 온도입니다.

T-PROP 설치 방법
- M3*10mm 나사 2
- Ø20 카본 프롭 커버 1
- P24*7.2CF 프롭
- M3*6mm 나사 4
- Ø28*16mm 검정 프롭 어댑터 1
- MN7005 모터

FOLDING PROP 설치 방법
- M3*6mm 나사 2
- FA24.2*7.9CF 프롭
- M3*6mm 나사 4
- Ø28*16mm 검정 프롭 어댑터 1
- MN7005 모터

구성품
- 모터 1
- 부품 봉투 1 (M4*12 모터 고정 나사 4, M3*12 나사 4, 다월 핀 1, Ø32 커버 1)
- 부품 봉투 1 (Ø28*16mm 검정 프롭 어댑터 1, M3*10 나사 2, M3*6 나사 4, Ø20 커버 1)
사용 전 위 구성품이 모두 들어 있는지 확인하십시오. 빠진 것이 있으면 T-MOTOR에 문의하십시오.
