Power Distribution 보드가 기본 장착 되어 있어 복잡한 배선도 손쉽게 솔더링이 가능합니다.
아울러 Gimbal 및 배터리 BED를 장착, 고프로급의 짐벌과의 조합으로 항공촬영용 기체로 사용하실 수 있습니다.
카본 랜딩 스트럿 세트가 포함된 Kit Version입니다.
An excellent strong lightweight Quadcopter frame with carbon fiber landing gear and a bonus built in printed circuit board (PCB) for neat and easy wiring.
The added lift capacity of a hex configuration makes this frame ideal for carrying larger payloads such as camera systems and other electronic components.
This makes for an exceptional camera rig or simply a very agile and powerful multi-rotor frame for aerobatics!
The arms have carbon fibre rods through the center and are upswept which improves stability and provides faster forward flight.
The upper deck flight controller distribution board also includes a mini USB socket which allows for PC connectivity, so there will be no need to disassemble the frame to calibrate your flight controller.
Assembly of this frame is super simple with pre-threaded sleeves for all the frame bolts so no lock nuts are required. The motor mounts are ready to take a selection of motors with mounting hole centers of 16, 19 and 25mm once again making this a very universal frame at a very affordable price.
• Pre-threaded brass sleeves for all frame bolts • Locating tabs for arms • PCB for easy and neat wiring • Easy assembly
• Frame Diameter: 500mm • Height: 288mm • Weight: 445g (frame only) • Motor Mount Bolt Holes: 16~19~25mm
<권장사양>
아래 리스트는 조립 완성에 필요한 추가 옵션입니다.
- 조종기 : 6ch 이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기
- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기
- 충전기 : LiPoly 충전 가능한 다목적 충전기
- Flight Contorller : Tarot ZYX-M or Pixhawk
- OSD : Tarot ZYX-OSD
- 배터리 사양 : 4,600mAh ~6,300mAh(11.1V~22.2V)
- Prop : 9~12inch(Max)
- Motor : TAROT 2212-980KV(9inch Prop) 또는 PolyTronics S3508-380KV(12in Prop)
- ESC : 30A 이상(4S or Higher Setup)
조립시 주의사항
아래 이미지는 S500의 하판입니다.
전원부입니다. XT60 또는 딘스잭을 하단에 끼워 납땜하실 수 있습니다.
위, 아래로 극성이 +, -입니다. 아래 이미지와 같은 양쪽으로 납땜하시면 배터리 연결시 쇼트가 납니다.
<제품 이미지>

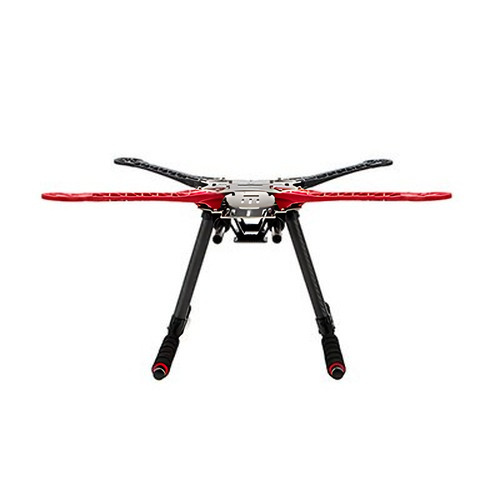

- 컴팩트 한 사이즈의 S500 Quad Frame
- Top View
- 하부 데크는 PDB(Power Distribution Board) 사양으로 간편하게 변속기 및 전원 등의 배선을 솔더링 할 수 있습니다.
- 최대 6,300mAh까지 장착이 가능한 Sliding Type Battery Tray
- 카본 사양의 경량 Landing Strut 및 하드랜딩 시 충격 흡수를 위한 Landing Gear Sponge 기본 포함.
- 모터 장착 예제.
모터 마운트는 12in Prop을 사용하는 PolyTronics사의 S3508-380KV 모터까지 장착이 가능하며 최대 1.0Kg의 페이로드를 들어 올릴 수 있습니다.
- 표준 62mm Common Rail Mount를 장착, GoPro급의 소형 액션캠 및 짐벌 장착도 가능합니다.
- 기체 제원표
