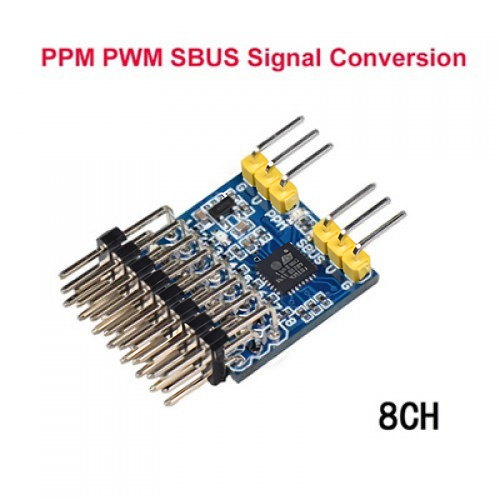

8CH PWM PPM SBUS 신호 변환 모듈 변환기
진행전자에서 생산한 고성능 SPP 컨버터는 모듈의 넓은 전압 설계로 최대 20V 입력을 지원하고 32비트 단일 칩 마이크로컴퓨터를 채택하여 신호 수집, 처리 및 변환을 완료합니다. 일반 8비트 단일칩 마이크로컴퓨터에 비해 안정성과 속도가 월등히 우수하며 입력 신호는 수동으로 입력하지 않아도 자동으로 인식됩니다. 스위치, 플러그 앤 플레이, 상태 표시는 간단하고 명확하며 8개의 입력/출력 채널을 지원합니다.
제원:
입력 전압: 3.3-20V
현재: 15MA
차원: 21*21MM
무게: 4.1g
입력 신호:
PPM (CPPM)
PWM(공통 수신기 신호)
SBUS(futaba-R7008SB 시리즈, FrSky 등 포함)
특징:
SBUS 신호 입력 및 PWM 및 PPM 신호 동시 출력
PWM 신호를 입력하고 PPM 및 SBUS 신호를 동시에 출력합니다.
PPM 신호를 입력하고 PWM 및 SBUS 신호를 동시에 출력합니다.
표시 등:
신호 입력이 없으면 3개의 표시등이 모두 켜집니다(PPM 녹색, SBUS 파란색, PWM 빨간색).
입력 신호 표시등이 깜박이고 출력 신호 표시등은 항상 켜져 있습니다.
예를 들어 PPM 신호가 입력되면 PPM 해당 표시기가 녹색으로 깜박이고 PWM 빨간색 및 SBUS 파란색 신호 표시기가 항상 켜져 있습니다.
채널 설명:
1-8 채널은 PWM 신호 입력 또는 출력 채널입니다.
SBUS 채널은 SBUS 신호 입력 또는 출력 채널입니다.
PPM 채널은 PPM 신호 입력 또는 출력 채널입니다.
배선 지침:
1-8 채널 중 하나 이상의 채널이 PWM 신호를 입력하면 해당 PPM 채널은 PPM 신호를 출력하고 SBUS 채널은 SBUS 신호를 출력합니다.
PPM 채널이 PPM 신호를 입력하면 1-8 채널 출력 PWM 신호에 해당하고 SBUS 채널은 SBUS 신호를 출력합니다.
SBUS 채널이 SBUS 신호를 입력하면 1-8 채널 출력 PWM 신호에 해당하고 PPM 채널은 PPM 신호를 출력합니다.
