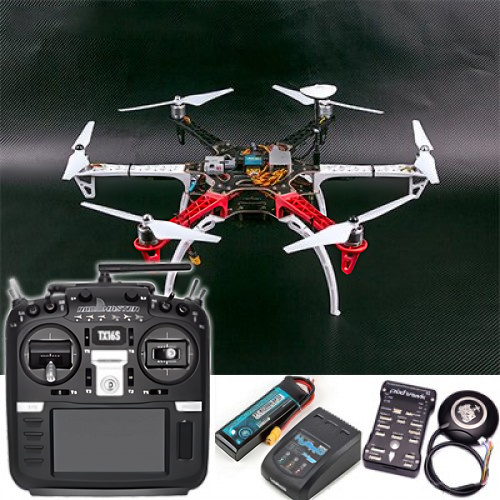

F550 헥사콥터 연구/교육용 드론 픽스호크, 라디오마스터 TX16S 조종기 포함 풀셋

Whirlwind F550 KIT - Version.2

F550 프레임 Whirl Wind Version.2

본 제품은 순수 Kit 구성으로서 조종기, 수신기, 모터, 변속기, 배터리, 충전기 및 자이로, 프롭 등등이 필요합니다.

프레임 암의 색상은 입고 시기에 따라 변경될 수 있습니다

<제 원>
- Diameter : 550mm Wheel Base
- KIT Weight : 475g
- Battery Recommanded : 3S(11.1V) 2,000mAh ~ 5,500mAh(별매)
- Brushless Motor :  [DUALSKY] XM2834MR-9 BL Motor (14Pole/960KV) - 3S Setup(별매)
                         [DUALSKY] XM2834MR-10.5 BL Motor (14Pole/830KV) - 4S Setup(별매)
- Prop' :  [DUALSKY] 10x5.5 MR Prop Version.2 (별매)
- Brushless ESC : [POLYTRONICS] XM30HV ESC 30A (500Hz/6S/OPTO/SimonK) (별매)
- Flight Time : 4~12 Min'
- Flight Weight : 1200g
- Loading Weight : 1200g
- Full Loading Weight : 1200~2400g


<참고 이미지>

Pixhawk PX4 PIX 2.4.8 32 Bit Flight Controller+GPS+Minim OSD+PM+Safety Switch+Buzzer+I2C (픽스호크)

KC 인증번호 : R-R-FwT-2020Pixhawk1

[ PX4  사용시 주의사항 ]

* 픽스호크 2.4.8 은 10년 이상 된 구형 하드웨어입니다.

2025년 현재 아두파일럿(Ardupilot) 펌웨어는 정상적으로 지원 및 작동하고 있으나,

PX4 펌웨어는 최신 버전에서 오류가 잦아서 정상적으로 지원되지 않습니다.

픽스호크 2.4.8 에 꼭 PX4 를 사용하시려면 버전 1.13.3 이하를 사용하시는 것을 권장드립니다.

https://github.com/PX4/PX4-Autopilot/releases/download/v1.13.3/px4_fmu-v3_default.px4

픽스호크 2.4.8 은 전압 불안정으로 인해 PX4 사용시 Avionics Power Low 메세지가 출력되면서 시동이 안걸립니다.

CBRK_SUPPLY_CHK = 894281, COM_POWER_COUNT = 0 으로 설정하여 이 메세지를 무시할 수 있습니다.

안전스위치(Safety Switch)를 미사용하고 싶으시면 CBRK_IO_SAFETY = 22027 로 설정합니다.

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CW(시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CCW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CCW(반시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

[GT Drone] 35A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 3온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

 이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

<제품 이미지>

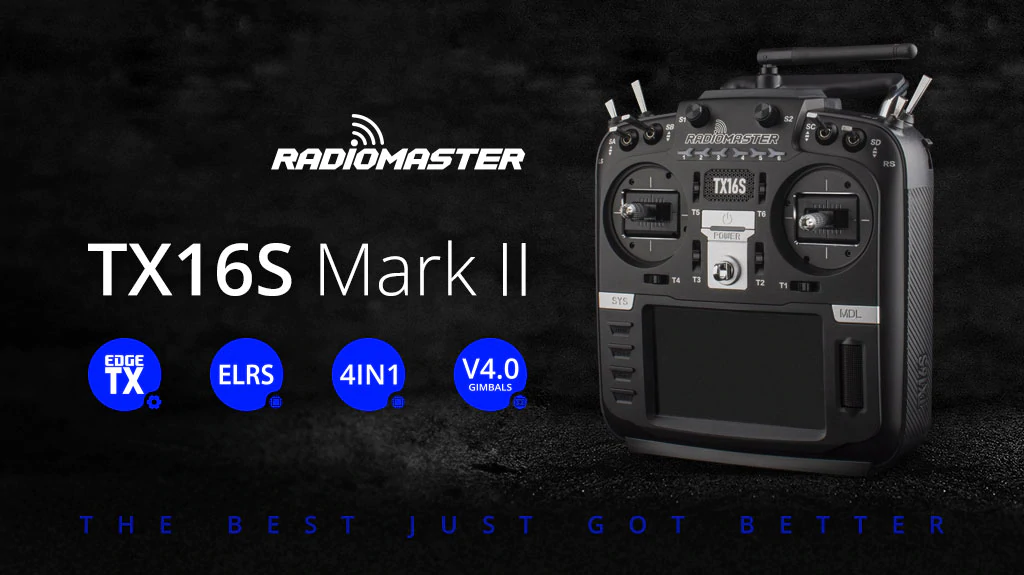

RadioMaster TX16S Mark II (V4.0 hall sensor gimbal ver.)

- 세계적으로 폭발적인 인기를 끌고 있는 조종기입니다.

- 업그레이드된 V4.0 홀센서 짐벌을 사용합니다.

- EdgeTX 펌웨어가 기본 적용되어 화면 터치기능을 사용하실 수 있습니다.

- USB포트를 통해 조종기 자체적으로 배터리를 충전할 수 있습니다.

- 멀티모듈을 탑재하여 완구형 드론부터 후타바, Frsky, 스펙트럼 수신기까지 모두 사용할 수 있습니다.

- TBS 크로스파이어 모듈과 완벽 호환됩니다.

- 레이싱드론을 위한 최고의 선택입니다.

**본 제품은 4IN1 모듈입니다.**

**충전기 출력은 최대 2.2A를 넘어서는 안됩니다.**

<구성>

조종기 1개

18650 트레이 1개

USB 케이블 1개

LCD 보호필름 1개

리어그립 1세트

TX16S 키체인 1개

- 1년 무상 워런티 제공(추락, 수장, 역전압, 펌업, 그외 파손에 의한경우 제외)

- 1년 경과 시 유상수리 진행

국내 정식 전파인증된 제품입니다.

전파인증 번호 : R-R-ssr-TX16S

인증스티커는 뒷 모듈커버 안쪽에 있습니다.

<배터리 추천 및 충전 안내>

- 배터리는 아래 링크의 배터리 중 선택하여 사용하시면 됩니다.

- 배터리를 조종기에 넣어놓은 상태로 휴대폰 충전기로 자체충전이 가능합니다.

2개 필요	1개 필요
18650 리튬 이온 배터리 2000mAh 보호회로적용 (65mm 표준사이즈) 5,800	라디오마스터 TX16S용 2셀 7.4V 5000mAh 배터리 33,000

라디오마스터 2셀 7.4V 6200mAh 리튬폴리머 배터리
BOXER, TX16S 사용 가능
59,000



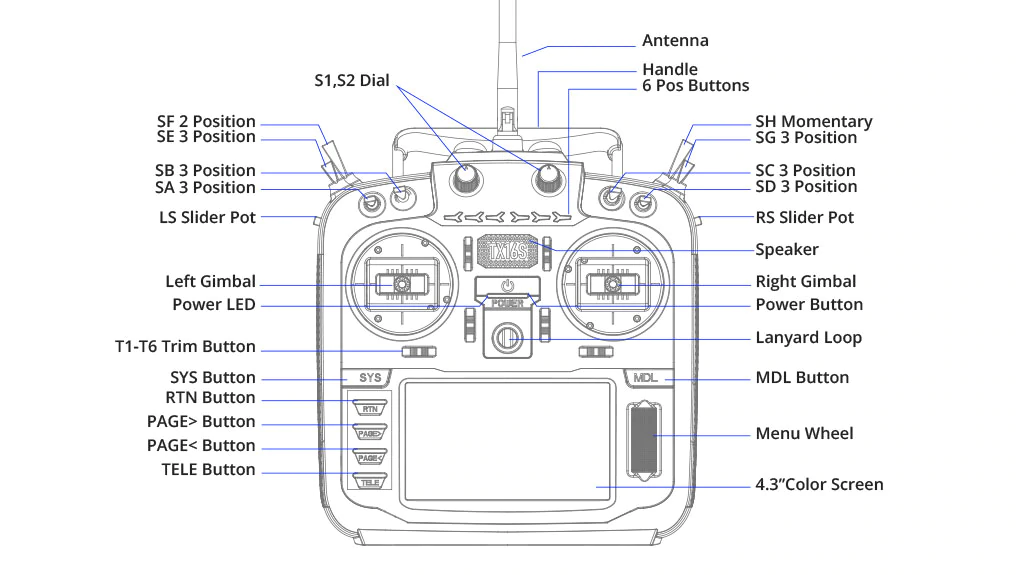

TX16S MKII User Manual



내부 회로가 개선되고 전원 공급 장치가 최적화되었습니다.

• 역극성 보호 기능이 통합된 새로운 충전 회로.

• 최적화된 충전 IC는 이제 최대 2.2A의 내부 USB-C 충전 전류를 허용합니다.

• 후면 장착 오디오 잭은 헤드폰 출력을 제공했습니다.

• V4.0 짐벌은 센터링 및 온도 안정성을 개선했습니다(AG01과 동일한 회로).

• 인체 공학적 개선을 위해 옵션으로 높은/낮은 후면 그립이 포함되어 있습니다.

• 명확한 중앙 멈춤쇠가 있는 향상된 S1/S2 손잡이.

• 더 부드러운 느낌과 더 나은 중앙 멈춤쇠를 갖춘 향상된 LS/RS 슬라이더.

• 배터리 접근 개선을 위해 배터리 커버를 재설계했습니다.

• 핏과 마감이 개선된 바디 쉘을 개조했습니다.

• 트레이너 소켓이 표준 TRS 3.5mm 소켓으로 변경되었습니다.

• 맞춤형 모드를 위해 후면 DIY 소켓이 추가되었습니다.

• 더 나은 수명을 위해 내부 플라스틱이 개선되었습니다.

• ELRS 및 4in1 버전을 사용할 수 있습니다.



사양

• 크기: 287x129x184mm

• 무게: 750g(배터리 제외)

• 전송 주파수: 2.400GHz-2.480GHz

• 송신기 모듈: 내부 4-in-1 다중 프로토콜 모듈(CC2500 CYRF6936 A7105 NRF2401)

• 전송 전력: 내부 4-in-1 다중 프로토콜 모듈: 최대 100mw(프로토콜에 따라 다름)

• 안테나 이득: 2db(송신 전력 조절 가능)

• 작동 전류: 400mA

• 작동 전압: 6.6-8.4v DC

• 원격 제어 거리:> 2km @ 22dbm

• 라디오 펌웨어: EdgeTX

• 모듈 펌웨어: 멀티프로토콜 모듈(4IN1)

• 채널: 최대 16개 채널(수신기에 따라 다름)

• 디스플레이: 480 * 272 해상도의 4.3인치 TFT 풀 컬러 터치 디스플레이

• 짐벌: 알루미늄 페시아가 있는 V4.0 홀 센서

• 모듈 베이: JR 호환 모듈 베이

• 업그레이드 방법: USB-C 온라인/SD 카드 오프라인 업그레이드 지원


EdgeTX 및 OpenTX 지원

EdgeTX가 기본으로 설치되어 있습니다(터치스크린 활성화)

* EdgeTX 버전 2.6.0 또는 OpenTX 버전 2.3.15 이상이 필요합니다.

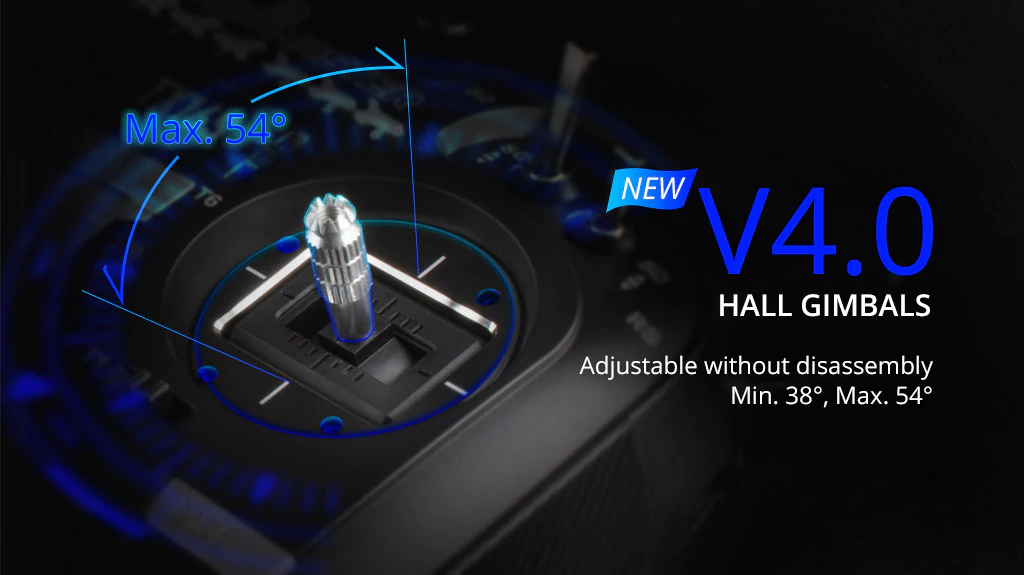

V4.0 홀 짐벌

V4.0 홀 짐벌을 갖춘 표준 버전, AG01과 동일한 칩셋, 최적화된 홀 센서 회로,

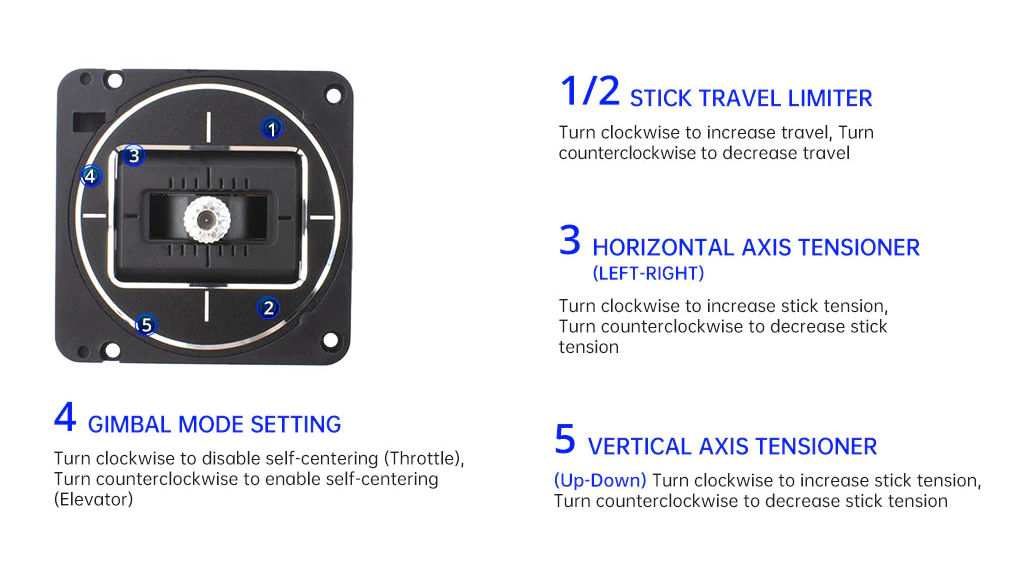

중심점 위치 지정 및 온도 안정성이 향상됩니다. 이제 스틱 이동, 자체 중심 조정 및 스틱 장력을 외부에서 조정할 수 있습니다.

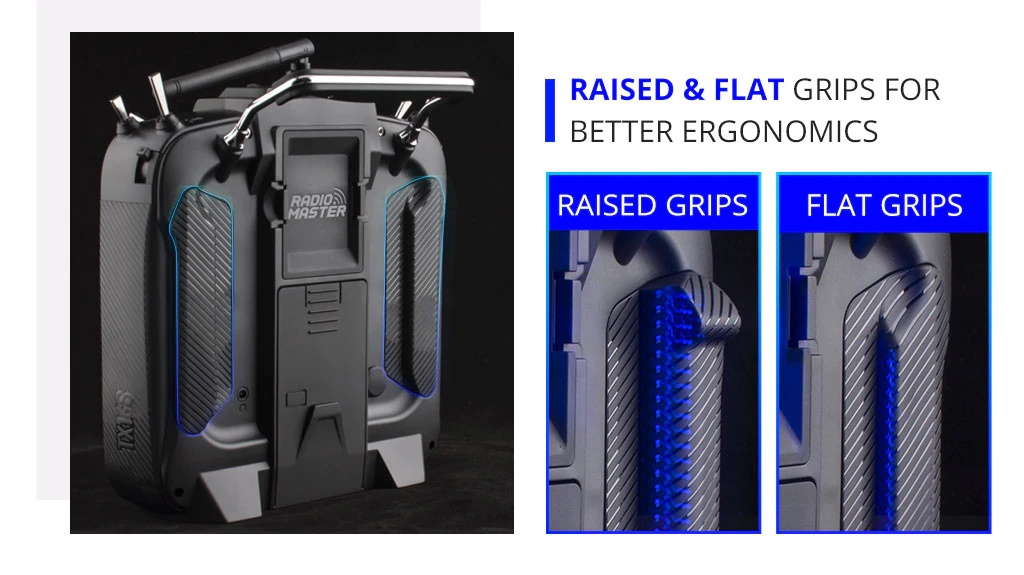

플랫 & 레이즈드 그립 포함

후면 그립의 돌출형 및 평면형 버전이 모두 포함되어 있어 상자에서 꺼내자마자 TX16s MKII의 느낌을 맞춤 설정할 수 있습니다.

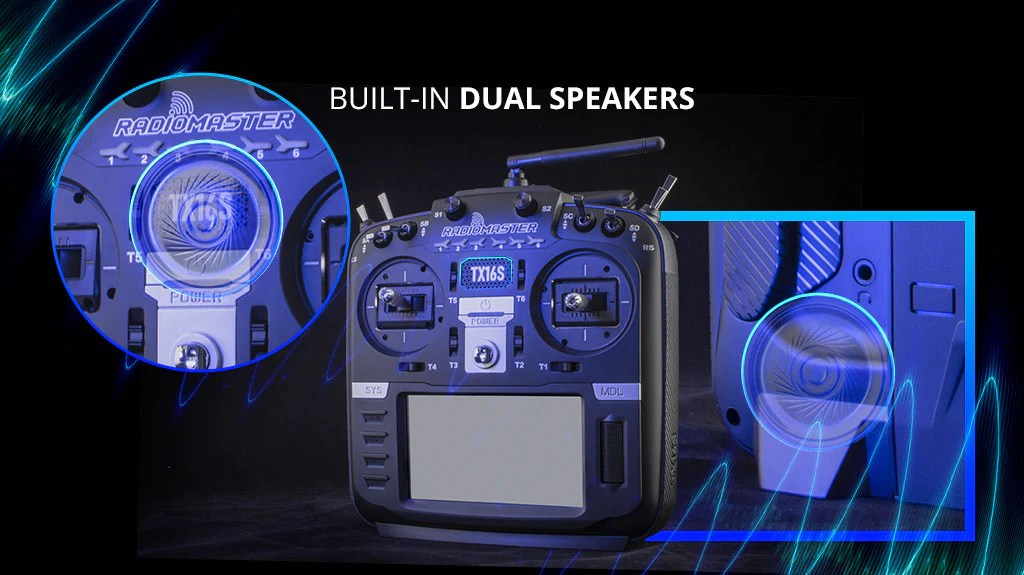

내장형 듀얼 스피커 및 돌출형 그립 포함

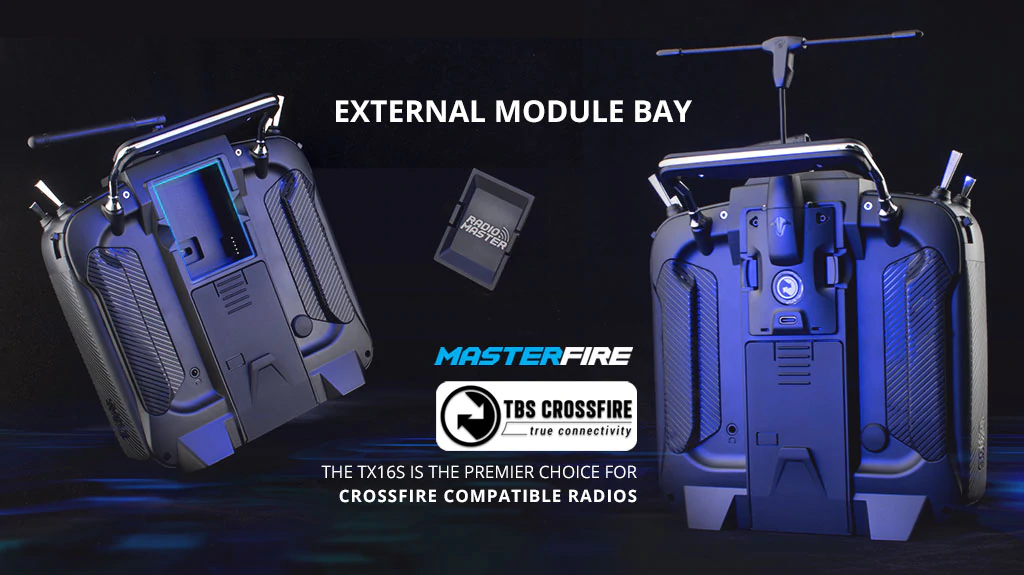

외부 모듈 베이

TX16은 기본적으로 LUA 스크립트를 사용하여 CRSFmode에서 Team Black Sheep MicroTX 모듈을 지원합니다.

모든 TX16 내부 4-in-1 멀티 프로토콜 모듈 중 가장 좋은 것은 MicroTX를 설치한 상태로 유지하고

소프트웨어를 통해 내부 RF와 Crossfire 간을 전환할 수 있으며 더 이상 모듈을 교체할 필요가 없습니다.

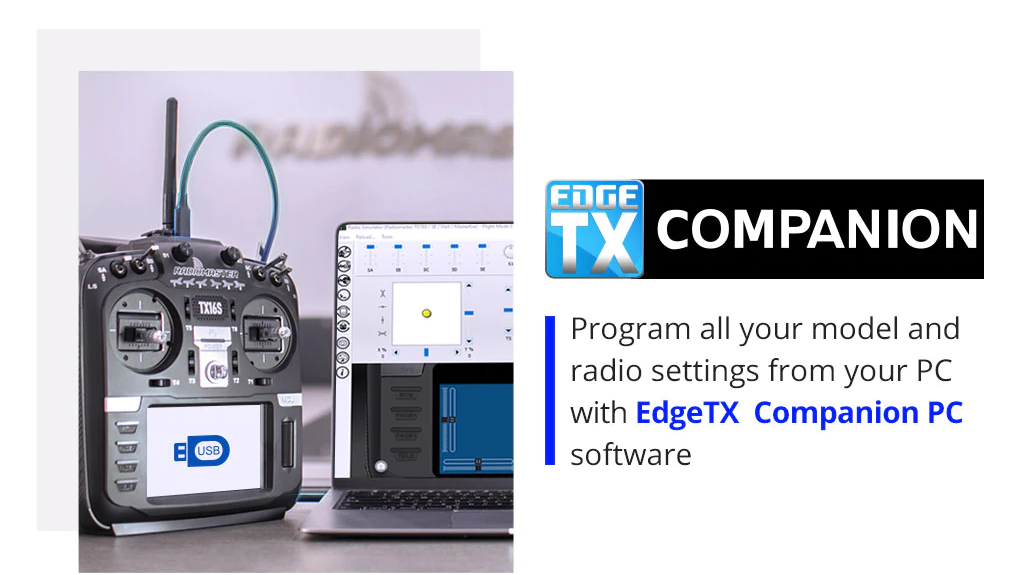

간편한 펌웨어 업데이트

업그레이드된 디자인

• 향상된 핏과 마감으로 재설계된 페이스플레이트

• 중앙 멈춤쇠가 있는 향상된 S1/S2 손잡이

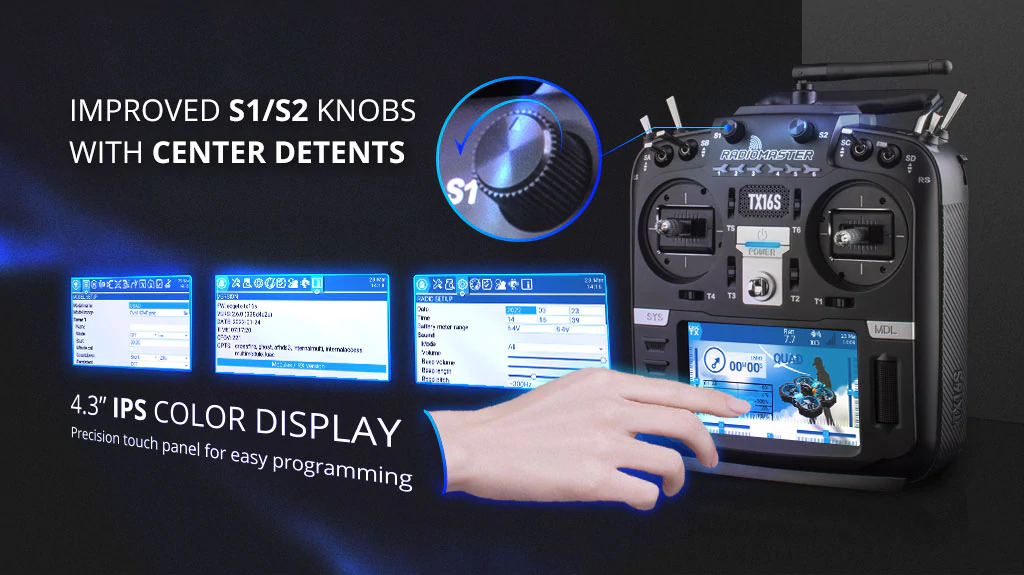

• 4.3인치 IPS 컬러 디스플레이 - TX16s는 밝고 선명한 4.3인치 IPS 컬러 디스플레이를 갖추고 있어 쉽고 편리하게 모델을 설정하고 작동할 수 있으며 모든 조건에 맞게 밝기를 조절할 수 있습니다.

•

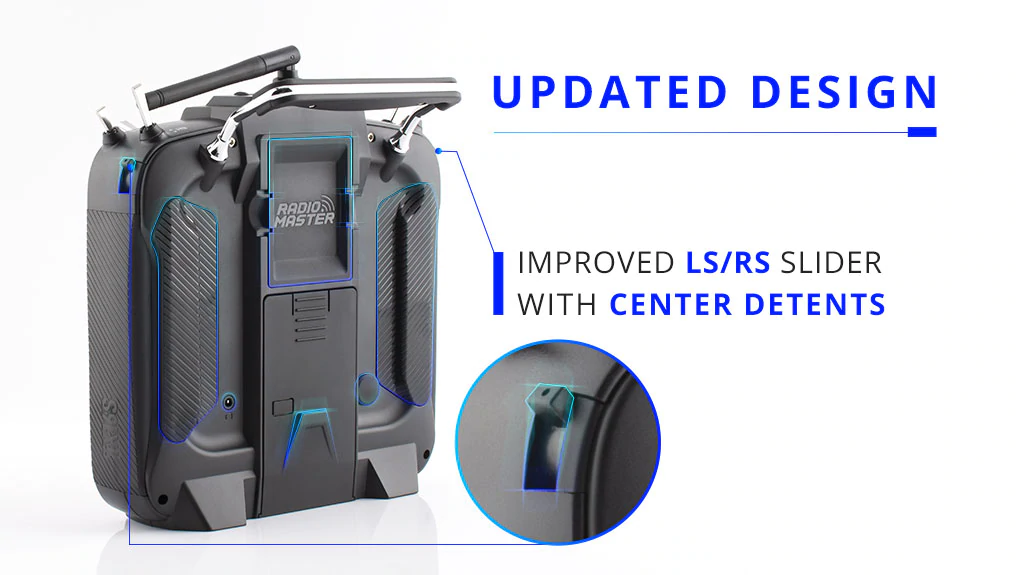

• 더 부드러운 느낌과 더 나은 중앙 멈춤쇠를 갖춘 향상된 LS/RS 슬라이더.

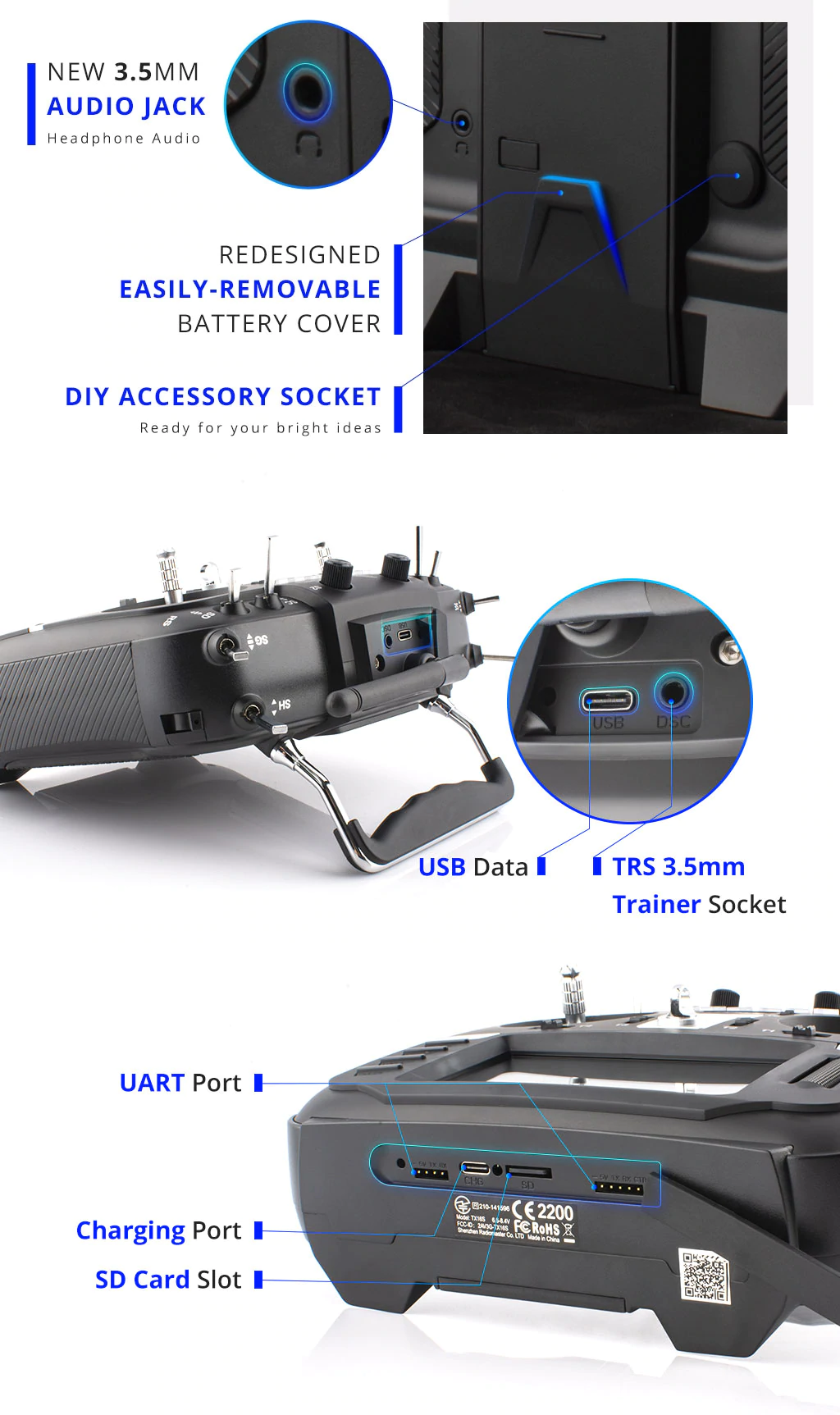

• 새로운 3.5mm 오디오 잭 - 후면 장착 오디오 잭은 외부 모듈의 RF 간섭을 최소화하고 헤드폰 오디오 기능을 추가합니다.

• 새롭게 디자인된 배터리 커버로 제거가 더욱 쉬워졌습니다.

• 맞춤형 모드를 위해 후면 DIY 소켓이 추가되었습니다.



<모드 변경 방법>

Li-Ion 18650 2000mAh (65mm)

보호회로 적용 65mm 표준사이즈 18650 리튬이온전지입니다.

대부분 보호회로 적용된 18650 배터리는 길이가 약 5mm정도 길게 제작되어있어서

배터리 트레이에 장착이 불편합니다.

본 제품은 표준사이즈 65mm로 특별히 제작된 제품으로 모든 18650 표준 배터리 케이스에

깔끔하게 장착이 됩니다.

수량 : 1pcs

<제품이미지>

RadioMaster R81 V2 Receiver



- 라디오마스터 수신기입니다.

- D8,D16 & S-FHSS 를 사용하는 모든 조종기에 사용하실 수 있습니다.

- SBUS방식의 8채널 수신기입니다.

- KC인증 : R-R-ssr-R81V2

구성

R81 수신기 1개

<사용가능 조종기>

라디오마스터 TX16S

Frsky 타라니스 X9D 구형(2019버전은 불가)

그 외 다수



Specification
Type: R81 - D8 Nano Sbus Receiver
Channels: 8
Frequency range: 2400-2483.5Mhz
Power input range: 4.5-6V
Signal format: D8, D16 & SFHSS Compatible
Output format: SBUS
RSSI: RSSI on Ch9 of Sbus Output
Range: more than 1km
Antenna length: Approximately 6cm
Size: 17x11mm
Weight: 2 grams

바인딩 방법
1. 송신기를 켜고 원하는 프로토콜을 선택합니다.
2. 수신기에서 바인드 모드로 들어갑니다.
수신기의 바인딩 버튼을 누른 상태에서 수신기의 전원을 켭니다.
LED가 깜박이면 바인딩 버튼을 놓으셔도 됩니다.
수신기는 D8, D16 및 S-FHSS 프로토콜을 순서대로 순환합니다.
LED한번 깜박임 = D8 프로토콜.
LED두번 깜박임 = D16 프로토콜.
LED세번 깜박임 = S-FHSS 프로토콜.
3. 플래시 패턴이 송신기 프로토콜과 일치하면 송신기에서 바인드를 누릅니다.
불빛이 빠르게 깜박거릴 것입니다.
4. 바인딩 후 수신기의 전원을 껐다 켜십시오.

Fail-safe Protection

1. Press the BIND button once within 10 seconds of th eceiver being powered on, and the receiver will save all the current channel values of the remote control as the fail-safe value

2. 10 seconds after the receiver is powered on, the BIND button function will be disabled to prevent accidental changes to to the fail-safe settings while preparing the model for flight

RSSI output

This receiver has a total of 9 channels. 8 channels + an RSSI output channel.

Channels 1-8 are controlled by the remote controller, the 9th channel is the signal strength RSSI value output by the receiver itself,

which can be read by the flight controller and sent to the OSD device Show

signal strength.

Poly-Tronics AG-Heli 4,200mAh (11.1V, 3S1P, 50C+)

소형, 컴팩트 사이즈로 트레이 홀더에 딱 맞게 들어가도록 경량화 설계된 배터리 입니다.

출하시 XT60 컨넥터가 기본 솔더링 되어 출고 됩니다.

<제품 이미지>

PT-B4200N-AG50 (11.1V, 3S1P, 50C+)

충전시 발생할 수 있는 과충전으로 인한 부풀음 및 폭발을 방지하기 위해 전용 충전 포트가 부착되어 있으며 충전시 반드시 전용 Cell Balancer 와 함께 사용하시기 바랍니다.

주의 : Pack 상태에 따라 Dimension 및 Pack 중량은 약간씩 차이가 있을 수 있으며 제품의 성능 향상을 위해서 Pack 구성은 예고 없이 변경될 수 있습니다.

* 배터리의 관리 및 A/S는 기술자료실을 참조하시기 바랍니다.

폴리-퀘스트/트로닉스 배터리 매뉴얼 보기

* 구매전 필독 사항 *
COW(Connector on Wire) 타입 배터리의 경우, 컨넥터 단자가 장착되어 있더라도 처음 연결시 사용하고 계시는 변속기 또는 Power Board의 극성을 반드시 확인 후에 연결하시기 바랍니다.
배터리 자체의 문제가 있는 경우, 배터리만 A/S가 가능하며 이로 인해 파생되는 문제에 대해서는 본사에서 일절 책임을 지지 않습니다.
멀티콥터 및 항공기의 경우, 첫 Break-In(처음 연결)시 약 3~5회 정도 Bench Test(지상 Test) 그리고 헬기 및 멀티콥터의 경우, 1m 이하의 고도에서 호버링 테스트 후 이상이 없는 경우에만 사용하시기 바랍니다.

[AMASS] 범용 서보 연장선(Servo Extension Wire)-15cm

중국 최대의 컨넥터 메이커 AMASS사의 15cm 길이의 서보 연장 코드선입니다.

숫놈은 JR 사양, 암놈은 FUTABA 사양으로 케이블 규격에 상관없이 연장선으로 사용이 가능합니다.

수량 : 1 pcs
