Name: F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS 콤보 셋트 (예약판매)
SKU: QQ103333
Price: 289000 KRW
Availability: InStock

* 예약 상품은 주문시 해외로 발주가 되는 상품으로 국내에 재고가 없습니다.

* 주문건 중 일부 예약 상품이 포함되어 있을 경우, 모든 상품이 준비된 후 일괄 배송됩니다.

예약 상품만 따로 배송을 원하시는 경우 주문을 따로 해주시기 바랍니다.

* 네이버페이 주문시 예약발송 처리되며 상품 수령 후 구매확정 하시면 됩니다.

* 상품별로 입고 시기가 다르므로 배송 일정에 대해서는 고객센터로 문의주시기 바랍니다.

F330 은 F450 과 동일한 디자인에 크기만 조금 더 작은 프레임으로,

교육용 드론의 베스트셀러인 F450 과 같이 매우 간편하게 조립할 수 있는 장점을 가진 제품입니다.

본 제품은 픽스호크 아두파일럿(Ardupilot), PX4 를 지원하는 소형 FC 인 MicoAir H743 비행 컨트롤러와 GPS 가 포함되어 있으며,

비행을 위해 조종기, 수신기, 배터리, 충전기가 별도로 필요합니다.

조립이 되어 있지 않은 상품이므로 직접 조립을 해서 사용하셔야 하는 제품입니다.

※ 포함된 비행 컨트롤러(FC) 에는 납땜을 하기 전 반드시 USB 를 먼저 꽂아서 전원이 정상적으로 들어오는지, 미션플래너에 정상적으로 접속되는지 확인하십시오.

납땜을 한 이후에는 어떠한 경우에도 초기 불량이 인정되지 않습니다.

※ 납땜 시 납이 기판에 튀지 않도록 절대 주의하십시오.

< 조립 예시 사진 >

알씨뱅크 F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS 콤보 셋트 (예약판매) 1

알씨뱅크 F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS 콤보 셋트 (예약판매) 2

알씨뱅크 F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS 콤보 셋트 (예약판매) 3

알씨뱅크 F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS 콤보 셋트 (예약판매) 4

알씨뱅크 F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS 콤보 셋트 (예약판매) 5

알씨뱅크 F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS 콤보 셋트 (예약판매) 6

알씨뱅크 F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS 콤보 셋트 (예약판매) 7

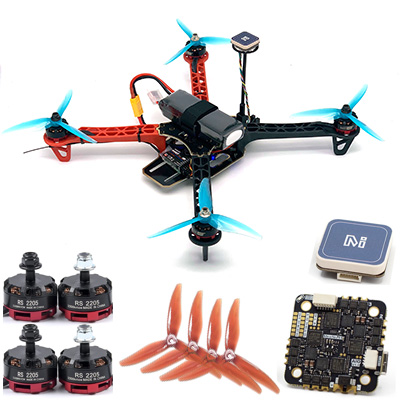

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
[TR] Whirlwind F330 쿼드콥터 프레임 키트	[MicoAir] 미코에어 H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러 / 예약판매	25mm FC 고정용 마운트 셋트 (M2x12mm 볼트, M2 너트, 모터 연장선 포함)	[MicoAir] M10G-5883 M10 GPS 모듈 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)
[TR] T-타입 GPS 마운트 세트 (고품질)	[RTS] RS2205-2300KV 레이싱드론용 정방향 모터 x 2 개	[RTS] RS2205-2300KV 레이싱드론용 역방향 모터 x 2 개	[HQ Prop] DP 5x4.3x3 V2S 프로펠러 (1대분)
USB Type-C 1M 측면 꺾임 케이블	배터리 고정 찍찍이 밴드 (벨크로)

제품 구성품 1 : [TR] Whirlwind F330 쿼드콥터 프레임 키트

Whirlwind F330 KIT

본 제품은 순수 Kit 구성으로서 조종기, 수신기, 모터, 변속기, 배터리, 충전기 및 자이로, 프롭 등등이 필요합니다.

발송되는 제품의 Arm 색상은 Black/White 입니다.

<제 원>

- Diameter : 330mm Wheel Base

- KIT Weight : 143g

- Battery Recommanded : 3S(11.1V) 1,300mAh ~ 2,200mAh(별매)

- Recommanded Motor :

[Tarot] MT2206 BL Motor for 280~330 FPV Racing(CW/1900KV/7in Prop/V2) - HP Edition!

[Tarot] MT2208II BL Motor for 280~330 FPV Racing(CW/2100KV/7in Prop/V2) - HP Edition!

[Tarot] T2212/1200KV 3D Motor Power System(w/8 x 5in CW/CCW Prop) - 3D 매뉴버 사양

- Prop' : 7~8in Prop

- Brushless ESC : 12~20A ESC

- Flight Time : 4~12 Min'

- Flight Weight : 600g~1200g(Max)

<제품 이미지>

제품 구성품 2 : [MicoAir] 미코에어 H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러 / 예약판매

MicoAir H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 기압계 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.

펌웨어 / 핀아웃 링크 : https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

UART Mapping (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

The default RC input is configured on the UART6. The SBUS pin is inverted and connected to RX6. Non SBUS, single wire serial inputs can be directly tied to RX6 if SBUS pin is left unconnected. RC could be applied instead at a different UART port such as UART2, UART4 or UART8, and set the protocol to receive RC data: SERIALn_PROTOCOL=23 and change SERIAL6 _Protocol to something other than `23`.

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

The MicoAir743v2-AIO supports up to 9 PWM outputs.
Channels 1-8 support DShot/bi-directional DShot.
(currently PX4&INAV not support BDShot function)
PWM output share grouped and every group must use the same output protocol:
1,2,3,4 are group 1
5, 6 are group 2
7,8, 11are group 3
Note: PWM11 is the “LED” pin. If this is configured for serial LED use then PWM 7 and 8 can only be used as serial LED also.

Compass

The MicoAir743v2-AIO doesn’t have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, Φ3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

제품 구성품 3 : 25mm FC 고정용 마운트 셋트 (M2x12mm 볼트, M2 너트, 모터 연장선 포함)

MicoAir AIO FC 를 F330 등의 프레임에 고정하기 위한 마운트 입니다.

3D 프린터로 출력하여 제작되므로, 출력 시기에 따라 색상이 변경될 수 있습니다.

부착을 위한 양면 테이프 및 모터 선 연장을 위한 여분의 20AWG 실리콘 케이블 60CM 가 포함되어 있습니다.

FC 에는 방진 댐퍼(고무)를 미리 삽입한 후, 동봉된 볼트/너트를 이용하여 FC 를 마운트에 고정합니다.

마운트 뒷면에 양면 테이프를 부착합니다.

사진과 같이 프레임에 양면 테이프로 부착합니다.

FC 에는 화살표로 방향이 표시되어 있으므로, 알맞은 방향으로 부착합니다.

F330 셋트의 경우 프레임에 있는 납땜 패드는 사용하지 않으며, 납땜이 필요한 모든 전선은 FC 자체에 납땜합니다.

모터 선이 짧을 경우, 동봉된 여분의 20AWG 실리콘 케이블을 이용하시기 바랍니다.

동봉된 전선을 적당한 길이로 자른 후, 모터 선을 연장(납땜) 합니다.

납땜한 부분은 쇼트가 발생하지 않도록 동봉된 수축튜브를 이용하여 감싸 줍니다.

제품 구성품 4 : [MicoAir] M10G-5883 M10 GPS 모듈 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)

소개

M10G-5883 GNSS 모듈은 u-blox 10세대 수신기 칩인 M10050과 자기 센서인 QMC5883L을 통합합니다. 모든 L1 GNSS 신호 (GPS/GLONASS/Galieo/BeiDou) 를 지원하며 최대 32개의 위성을 동시에 탐색에 사용할 수 있습니다.

고이득 18 x 18 x 4mm 패치 안테나는 성능과 작은 크기 사이에서 최상의 균형을 제공합니다.

내장 플래시 , 모듈의 전원이 꺼진 경우에도 매개변수를 저장할 수 있습니다.

명세서

GNSS 수신기: U-BLOX M10 (M10050)

자기 나침반: QMC5883L

안테나: 18x18x4mm

GNSS 시스템 지원: GPS L1 /CA; 글로나스 L10F; 베이더우 B1L/B1C; 갈릴레오 E1B/C; QZSS L1 C/A/S; SBAS L1 C/A

동시: 3개(GPS/BeiDou/Galileo(기본값) 또는 GPS/GLONASS/Galileo), Beidou B1L이 꺼지면 동시에 4개의 위성 시스템을 사용할 수 있습니다: GPS+BeiDou(B1C)+GLONASS+Galileo

최대 탐색 속도: 5Hz

최대 위성 수: 32

입력 전압: 5V

전류: 30mA

출력 인터페이스(GPS): UART(3.3V LVTTL)

인터페이스(나침반): I2C

UART 전송 속도: 115200(기본값)

출력 프로토콜: UBX-PVT(기본값)

PPS LED: 파란색(전원을 켠 후 계속 켜져 있고, GNSS가 3D 수정을 받으면 깜박임(1Hz))

비행 컨트롤러 펌웨어 필요

INAV: >=5.0.0

베타플라이트: >=4.3.0

Ardupilot: >=4.3.0

PX4: >= 1.14.0

물리적

크기: 20 x 20 x 7.8mm

무게: 7g

커넥터: SH1.0-6P 1.0mm 피치

3D 프린팅된 배터리 스트랩 GPS 마운트

연결

유센터

u-center-2-사용자 가이드

u-blox-M10-SPG-5.10_InterfaceDescription

[알씨뱅크] M10G-5883 [MicoAir] M10G-5883 M10 GPS 모듈 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성) 1

[알씨뱅크] M10G-5883 [MicoAir] M10G-5883 M10 GPS 모듈 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성) 6

제품 구성품 5 : [TR] T-타입 GPS 마운트 세트 (고품질)

[Tarot] T-Type GPS Mount Set(High Grade)

타롯사의 T-Type GPS 마운트 세트.

차량 수납 또는 이동시 GPS Puck이 부딪히지 않도록 Mount를 접을 수 있는 구조로 되어 있습니다.

양쪽 끝단이 InterLock 방식이라 접었을 경우에도 단단하게 고정이 됩니다.

중량 : 8g

<제품 이미지>

제품 구성품 6 : [RTS] RS2205-2300KV 레이싱드론용 정방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

정피치 모터(CW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CCW 로 표기되어 있으나, 실제로 프롭 어댑터가 은색인 정방향(CW) 제품입니다.

혼동을 방지하기 위해 알씨뱅크에서는 정방향(CW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.

Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.

N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 7 : [RTS] RS2205-2300KV 레이싱드론용 역방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CCW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

역피치 모터(CCW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CW 로 표기되어 있으나, 실제로 프롭 어댑터가 검정색인 역방향(CCW) 제품입니다.

혼동을 방지하기 위해 알씨뱅크에서는 역방향(CCW)으로 표기하고 있습니다.

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

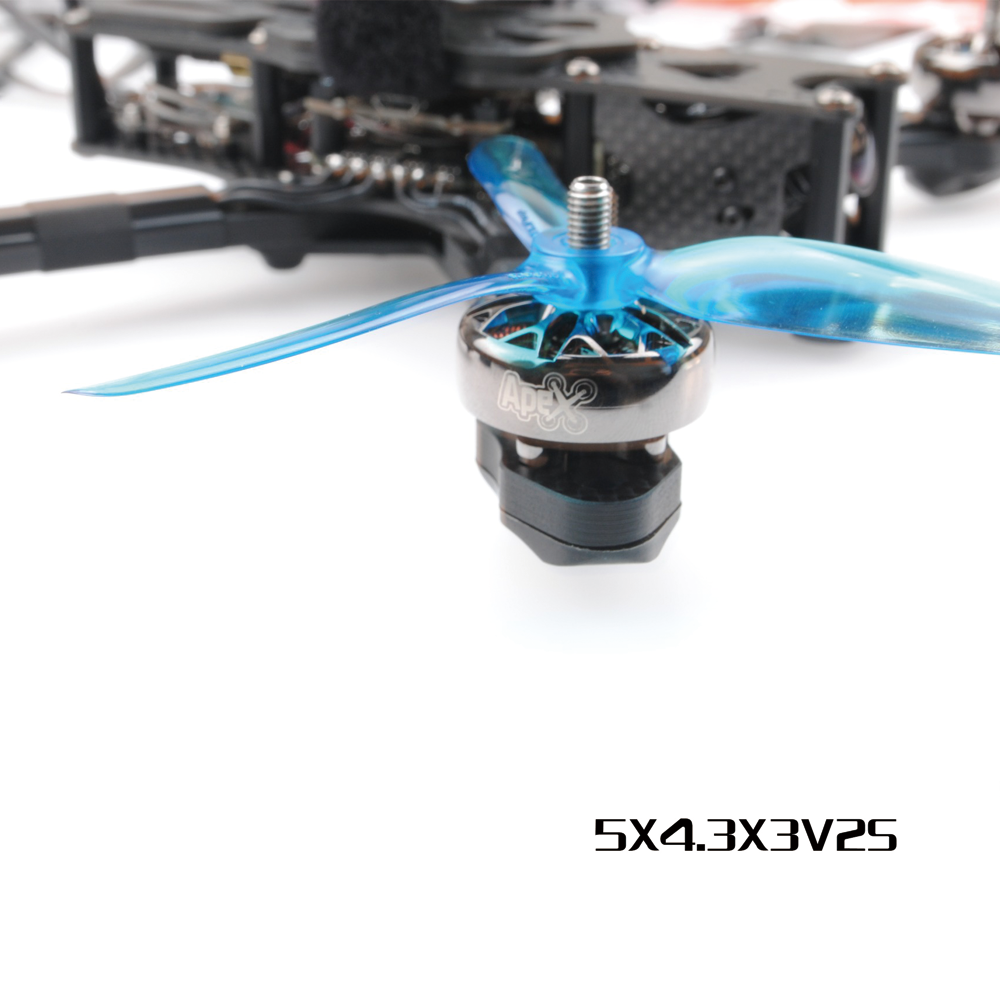

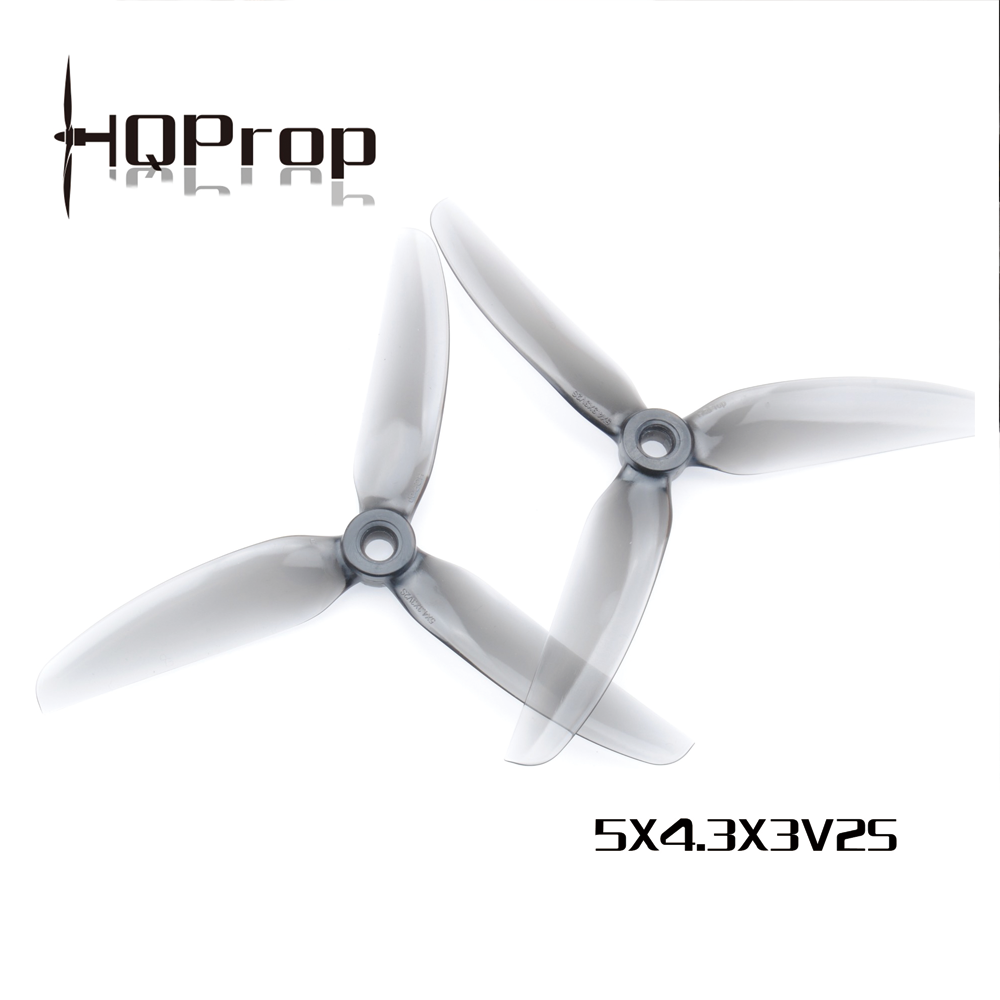

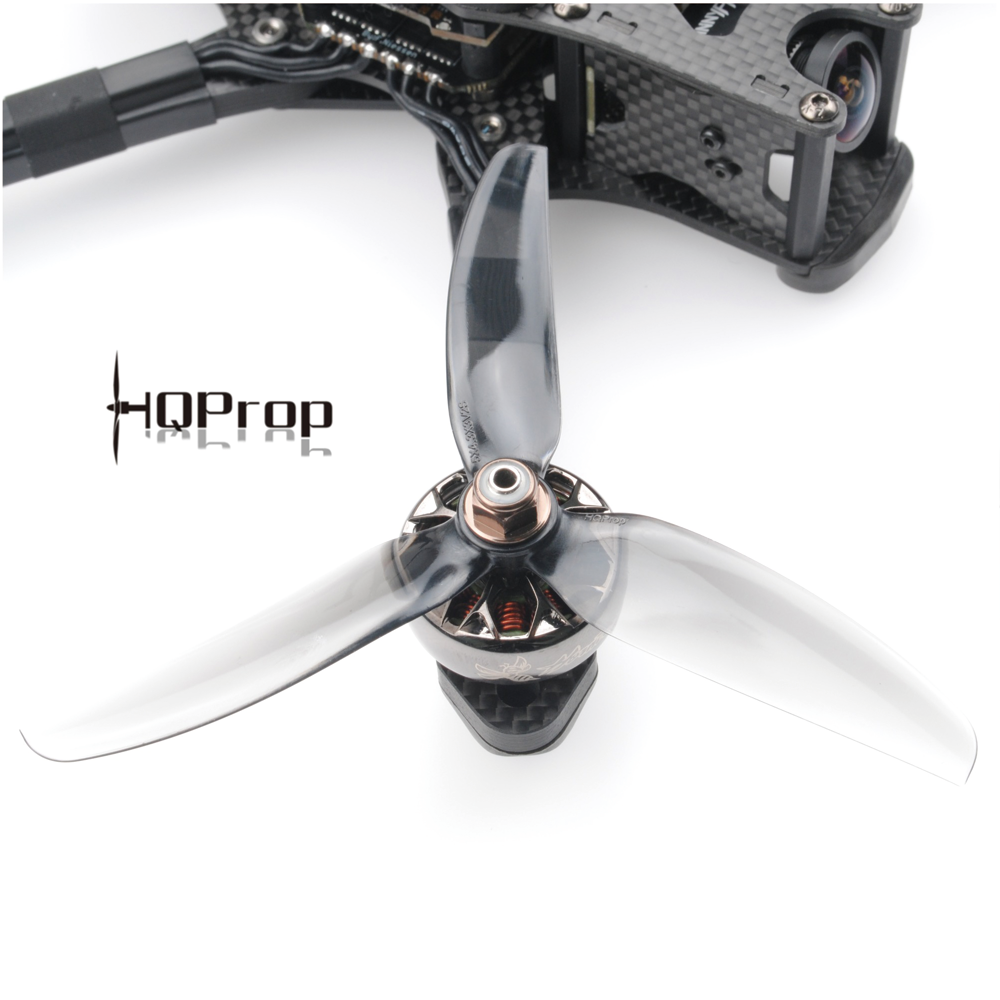

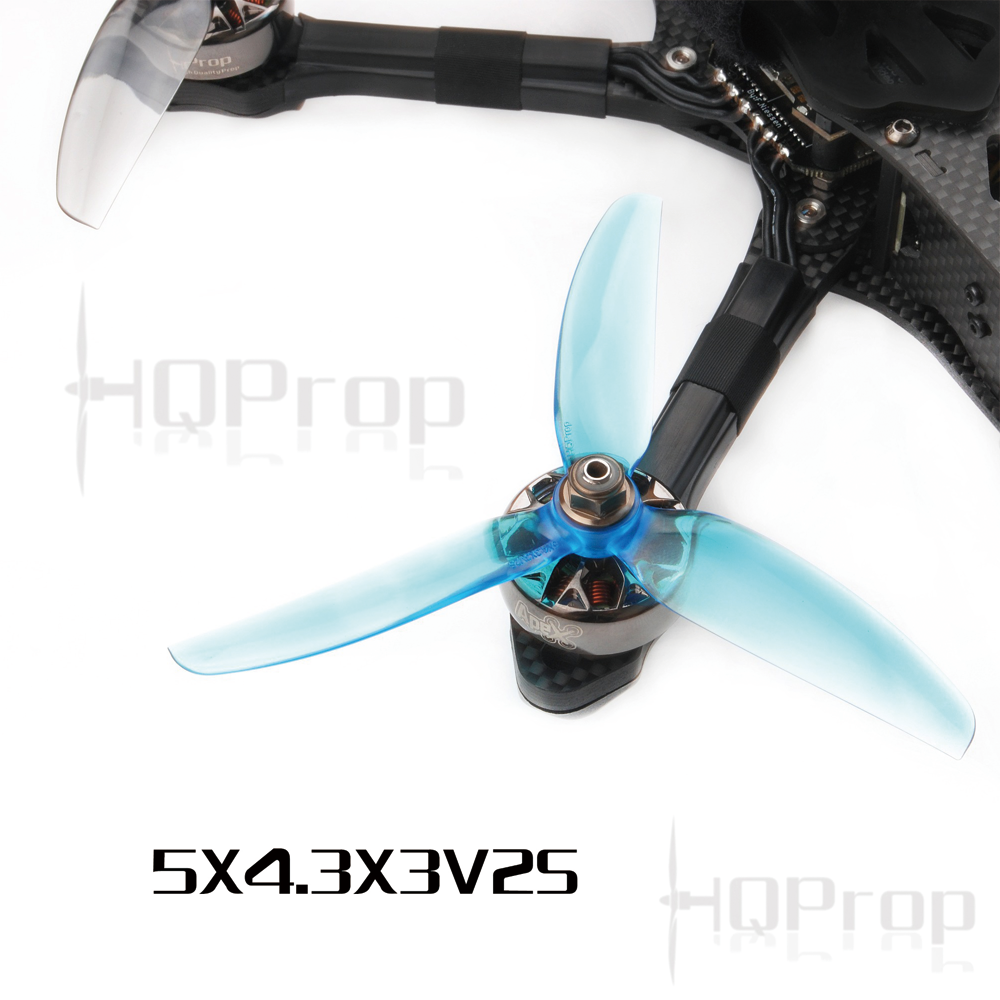

제품 구성품 8 : [HQ Prop] DP 5x4.3x3 V2S 프로펠러 (1대분)

HQProp DP5x4.3x3V2S Propeller 정피치2개, 역피치2개

- 기존 V1S프롭에 비해 추력은 향상되었으나 효율은 그대로 유지하였습니다.
- 세계 탑클래스 선수들이 사용하는 최고급 프로펠러를 경험해 보세요.
- 밸런스가 그 어떤 프롭 보다 좋습니다.
- 폴리카보네이트(PC)재질이라 강하면서 가볍습니다.

구성
프로펠러 한 대분(정피치 2개, 역피치 2개)

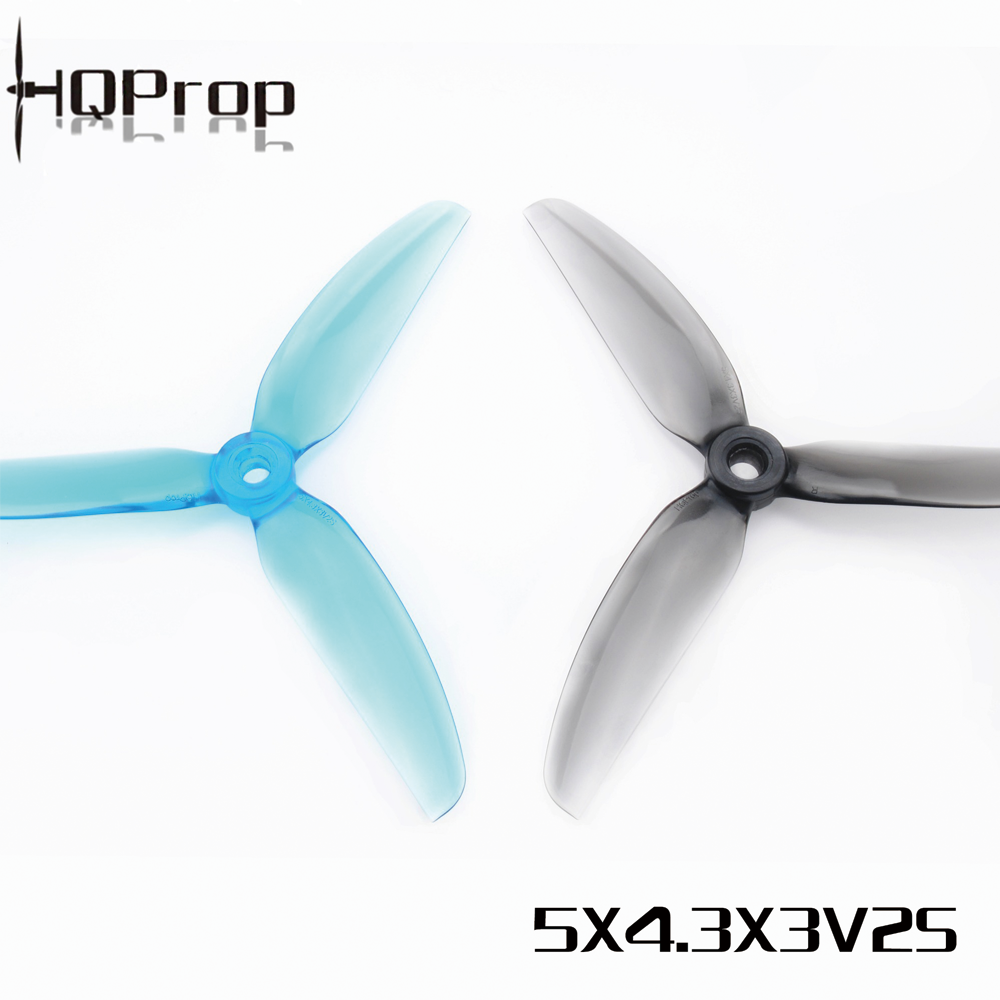

- 색상은 파랑/검정 두가지 종류가 있습니다. 임의로 보내드리며, 원하시는 색이 있으면 주문시 메모해 주세요~

제품 구성품 9 : USB Type-C 1M 측면 꺾임 케이블

제품 구성품 10 : 배터리 고정 찍찍이 밴드 (벨크로)

배터리 고정용 벨크로(Velcro) 입니다.
