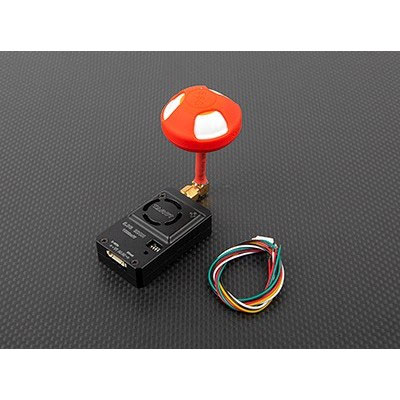

[구매대행] Tarot FPV TX Module Short Type Clover Antenna Set (1,000mW/Vertical)

Tarot FPV TX Module + Short Type Clover Antenna Set(1,000mW/Vertical)

타롯사의 중, 대형, 멀티콥터용 FPV TX 모듈 및 버티컬 타입 클로버 안테나 세트.

총 32ch 구성이며, 최대 입력전압은 2S~6S(7.4V~26V)까지 가능하며, 자체 레귤레이터를 내장, 5V/1A 출력까지 겸비하고 있습니다.

원활한 방열을 위해 Metal Hard Case가 장착된 신형 버젼입니다.

클로버 안테나는 기체 장착의 편의성을 위해 수직핀으로 구성되어 있으며, 추락시 돔의 파손을 방지하기 위해 실리콘 커버가 장착되어 출고 됩니다.

주의 사항 : FPV 모듈에 전원을 넣기 전, 반드시 안테나 장착 후 전원을 연결 하시기 바랍니다.

안테나를 연결하지 않고 전원을 넣을 경우 과열로 모듈 파손이 되며 수리가 되지 않을 수도 있습니다.

와이어 연결 배선도는 제품에 동봉된 매뉴얼을 참고 하시기 바랍니다.

본 상품은 구매대행 상품인 관계로 매장 재고 문의는 받지 않습니다.

< 제품 설명 >

TAROT에서 독자적으로 개발한 32 주파수.

초소형 크기와 가벼운 무게를 자랑하는 1000mW 5.8G 비디오 전송 시스템.

특히 소형 다축 회전익 항공기의 방열을 위해 6061T6 알루미늄 합금 케이스를 사용하며, 기기에 흐르는 전류도 감소시킵니다.

32개의 기존 주파수 호환 주파수를 지원하며, 단일 비디오 신호와 양방향 오디오 신호를 제공합니다.

장거리 전송이 가능하며, 5V 1A 출력(이미지 오버레이, 비디오 카메라 전원 공급에 사용 가능. 화상 방지를 위해 전압 및 전류를 확인하십시오)을 제공하며, 최종 무게는 30.9g(안테나 제외)입니다.

1. 순중량: 30.9g (안테나 제외)

2. 크기: 50.3 × 30 × 15mm

3. 전송 주파수: 5645-5945MHz / 작동 주파수: 5645-5945MHz

4. 채널 수: 4대역, 총 32채널

5. 채널 선택: 미니 DIP 스위치 5개, DIP 스위치 5개

6. 전송 전력: 30.5dbm(1000mW) 출력 전력: 30.5dbm(1000mW)

7. 입력 전압: 7-26V DC(2-6S) 입력 전압: DC 7-26V(2-6S)

8. 출력 전압: 5V 1A / 출력 전압: 5V 1A

9. 안테나 인터페이스: RP-SMA 50Ω / 안테나 어댑터: RP-SMA 50Ω

10. 작동 환경 온도: -10°C ~ 60°C. 작동 온도: -10°C ~ 60°C

11. 변조 방식: FM 주파수: FM

1. 안테나를 설치한 후 전원을 켭니다. 장비 고장을 방지합니다.

2. 적절한 작동 주파수를 선택하고 수신 주파수를 동일하게 설정합니다. 주파수 표를 참조하십시오.

3. 송신기 전력이 더 높으므로 작동 중 화상을 방지하기 위해 케이스를 만지지 마십시오. 케이스가 뜨거워지는 것은 정상적인 현상이며, 사용하기 쉽습니다.

4. 입력 전압은 7-26V(2-6S)이며, 전압 범위를 초과하지 마십시오.

5. 출력 전류 및 전압은 5V 1A입니다. 카메라가 해당 전압 및 전류 범위 내에 있는지 확인하십시오.

참고:

1. 추가 손상을 방지하기 위해 전원을 연결하기 전에 안테나를 설치하십시오.

2. 적절한 작동 주파수를 선택하고 수신기를 동일한 주파수로 조정하십시오. 채널 목록을 참조하십시오.

3. 작동 중 송신기 표면을 만지지 마십시오. 표면이 뜨거워지는 것은 정상입니다.

4. 입력 전압 범위는 7-26V(2-6S)이며, 작동 전압을 초과하지 마십시오.

5. 출력 전압은 5V 1A입니다. 카메라의 전류 및 전압을 확인하십시오.

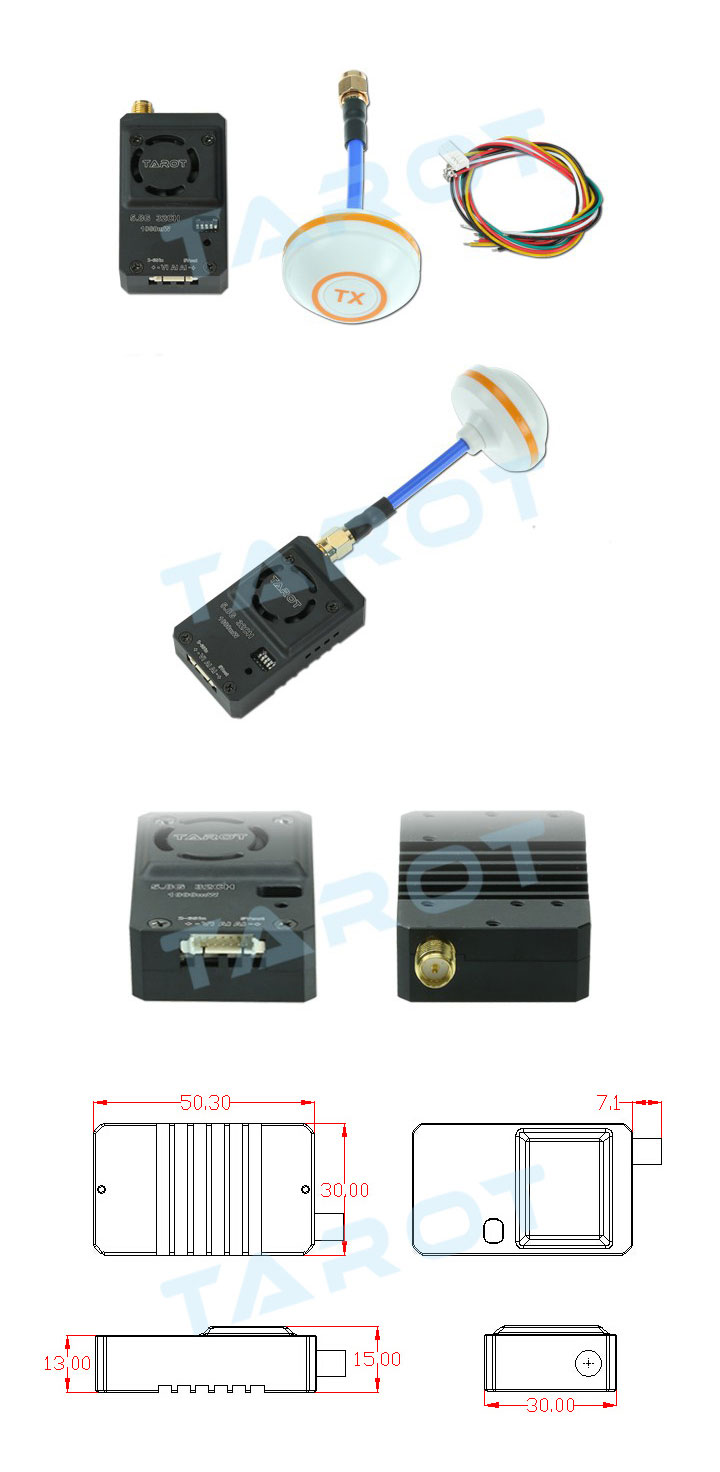

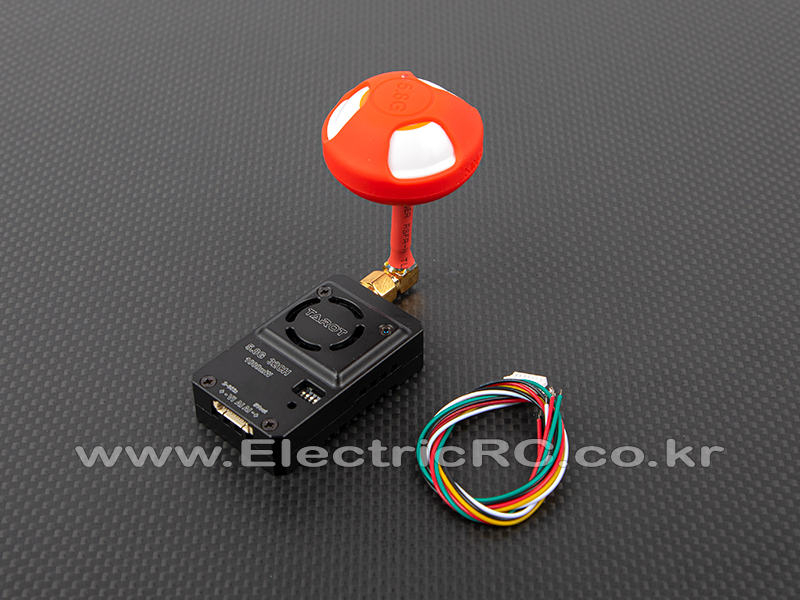

<제품 이미지>
