[PALADIN] Grain Spreader Module(입제 살포기/58Φ Mount/6S/22.2V)

PALADIN사의 항공 입제 살포용 모듈 시스템.

기존 제품들과는 달리 2ch 제어 방식으로 도어 게이트 개도량과 터빈의 스핀 속도 제어로 비산거리 및 분사량을 사용자 임의로 조절할 수 있는 장점이 있습니다.(조종기 Aux 2채널 소요).

입력 전압은 6S(22.2V)로 구동되며, 조종기의 예비 Aux 채널에 게이트 채널과 터빈 채널을 연결 후 사용하시면 됩니다.

아울러 범용 58Φ를 구경을 가진 약제통에는 별도의 개조 없이 바로 장착이 가능하며, 방제용 드론 1대로 방제 및 입제용으로 모두 활용하실 수가 있습니다.

입제 모듈 제어용 보드 및 BEC 와이어 일체 포함.

<Test Movie>

<Specifications>

- Input Voltage: DC 22-26V

- Power Consumption : 2.5W/h
- N.W. 370g
- Spray Range Width : 3-6 meters

- Max Spread Capacity : 5L(3.6Lg)/92 Second /@ max Turbine Power /@30% Gate Open

<제품 이미지>

- 게이트의 구경은 58Φ로서 범용적인 약제통에는 별도의 개조 없이 모두 장착이 가능합니다.

- 바닥 Turbine Side.

- 5L 약제통에 장착한 모습.

- 10L 약제통에 장착한 모습.

- 장착 후 제품에 포함된 M3x15mm 헥사 볼트 및 고무 너트로 체결해 주시면 됩니다.

입제 모듈의 입력 포트(22.2V) 및 Turbine/Gate의 BEC 제어는 아래 이미지를 참고하세요.

입제 모듈의 회로도는 아래 다이어그램을 참조하세요.

<주의 사항>

6S 기반의 소형 방제 드론(5L급)의 경우 입제기 전원을 파워보드에 다이렉트로 솔더링 하면 됩니다.

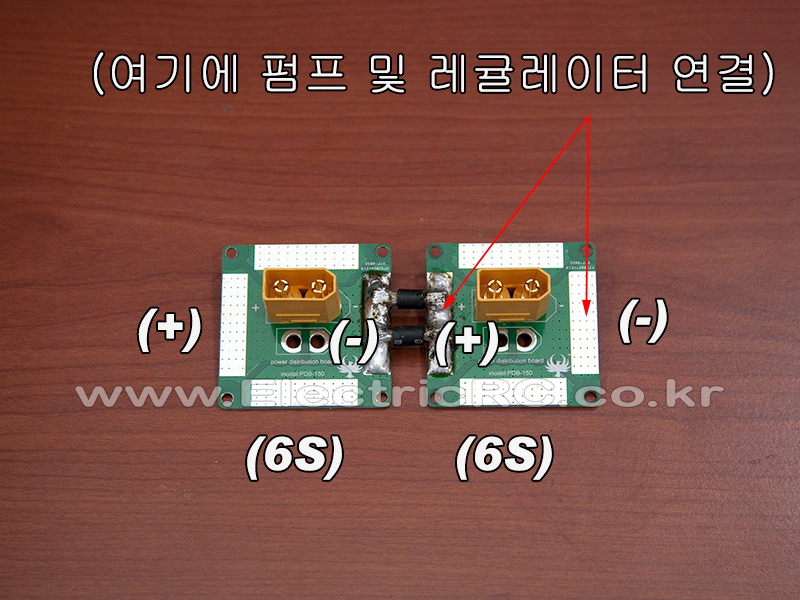

12S(44.4V) 파워를 사용하는 대형 프레임의 경우 파워 보드의 2개의 직렬 버스 중 아래 도면과 같이 뒤쪽 파워 보드에 입제기 전원을 솔더링 하셔야 합니다.

기타 LED용 레귤레이터 등등도 동일하게 뒤쪽 파워 보드에 일괄 솔더링 해서 사용하시면 됩니다.

파워보드의 앞쪽 버스에 변속기를 연결할 경우, 직렬 Loop가 걸려서 펌프 변속기 및 메인 모터의 변속기, FC까지 모두 파손이 되므로 각별히 주의를 요합니다.

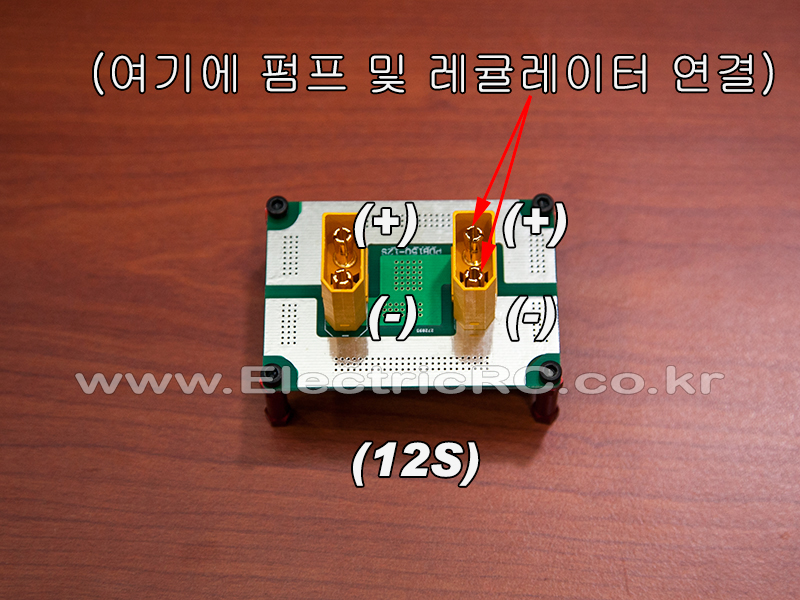

V1200S용 Monolith 타입 Power Distribution 보드의 경우, 아래와 같이 뒤쪽 6S 버스에 입제기 전원을  솔더링 합니다.

아래 이미지는 예제로서 실제로는 XT90 단자의 뒤편에 변속기를 솔더링 하시면 됩니다.
