[TR] 변속기 캘리브레이션용 스로틀 허브

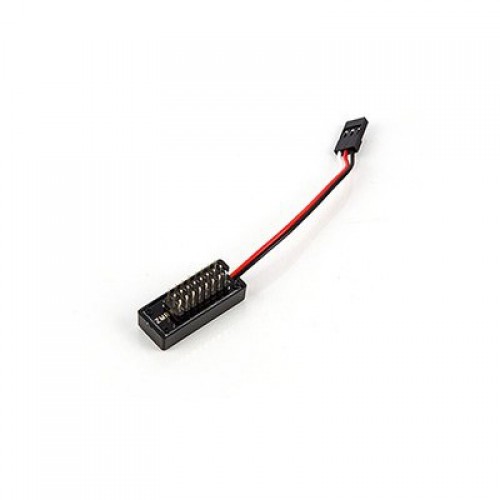

[TAROT] 8-in-1 Throttle Hub (ESC Calibration) for Multiciopter

타롯사의 8in1 변속기 캘리용 툴.

다수의 변속기를 사용하는 멀티콥터의 특성상, 각축의 변속기를 수신기에 물려 조종기에서 High-Low 쓰로틀 캘리브레이션을 해줘야할 필요가 있습니다.

8-in-1 Throttle Hub는 이러한 번거로운 작업을 한방에 해결할 수 있는 편리한 툴입니다.

본 제품은 Quad Copter 부터 Hexa, Octo에 이르기까지 현존 대부분의 변속기 캘리브레이션을 한번에 처리할 수 있습니다.

수량 : 1 pcs (1~8ch)

<변속기 캘리브레이션 요령>

일반적으로 쿼드, 헥사, 옥토에 상관없이 한개의 변속기에만 모터를 연결 합니다.

나머지 변속기는 BEC 선을 허브에 연결 합니다.(아래 그림 참조)

각 포트(Signal / + / GND)는 모두 Connon으로 접지가 되어 있기 때문에 변속기의 연결 순서는 상관이 없습니다.

High - Low 캘리브레이션은 모터에서 보내 주는 비프음( -- _ _ )으로 구분을 해야 하기 때문에 적어도 하나의 변속기에 모터를 연결해 줘야 합니다.

조종기를 ON한 후 쓰로틀을 100%로 둡니다.

변속기 및 수신기에 전원을 인가한 후 모터에서 "삐~" 하는 비프음이 들리면 쓰로틀을 0%로 내립니다.

"삐삐~"하는 비프음이 모터에서 들리면 쓰로틀 캘리브레이션이 완료된 것입니다.

캘리브레이션이 끝난 다음에는 변속기의 BEC 선을 플라이트 컨트롤러의 M1~M8까지 순차적으로 연결해 줍니다.
