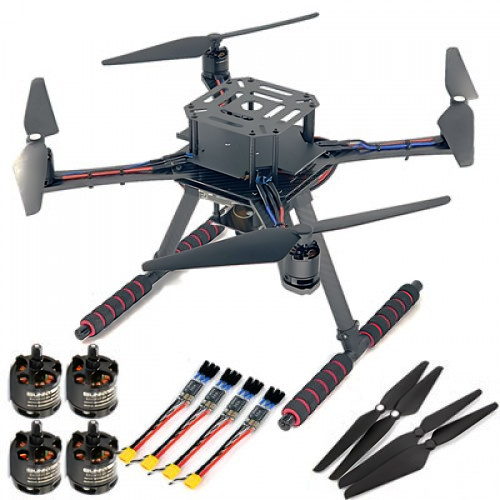

K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매)

상품번호: QQ102421
모터, 변속기, 프로펠라, PDB 포함
알씨뱅크 K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매)
판매가격 : 398,000원 회원가입시 할인, 적립 혜택
적립금 :3,980원
Npay 적립 :4% + 멤버십 추가적립
상품번호 :QQ102421
재고 :물류창고 ∞개
구매수량 :
개
총 금액 :
배송비 - 5만원 이상 구매시 무료배송
고객센터 - 제품 문의 및 구매 서류 출력
결제방식 - 네이버페이 │ PSYS 연구비카드 │ 후불결제
카드무이자 - 카드사별 최대 12개월 무이자
구매하기   장바구니  카톡문의

상세정보
상품후기
상품문의
교환/반품
장바구니 담기
장바구니에 담았습니다.
장바구니 보기   계속 쇼핑하기
상품분류 상품명 구매수량


옵션선택 판매가격
기본상품 가격: 398,000원 기타 필요한 옵션상품 총합계: 0원

기본상품 가격 + 옵션상품을 포함한 총 합계금액 : 398,000원

옵션 상품을 포함하여 장바구니 담기 >





* 예약 상품은 주문시 해외로 발주가 되는 상품으로 국내에 재고가 없습니다.
* 주문건 중 일부 예약 상품이 포함되어 있을 경우, 모든 상품이 준비된 후 일괄 배송됩니다.
  예약 상품만 따로 배송을 원하시는 경우 주문을 따로 해주시기 바랍니다.
* 네이버페이 주문시 예약발송 처리되며 상품 수령 후 구매확정 하시면 됩니다.
* 상품별로 입고 시기가 다르므로 배송 일정에 대해서는 고객센터로 문의주시기 바랍니다.


K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드)


K380은 기존 보급형 드론의 한계를 뛰어넘기 위해 탄생했습니다.

F450의 합리적인 가격대를 유지하면서도, 하이엔드급인 X500 V2의 편의성과 풀 카본의 견고함을 모두 담았습니다.

특히 컴패니언 컴퓨터(라즈베리 파이 등)를 활용한 AI 드론 개발에 최적화된 설계를 자랑합니다.



알씨뱅크 K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매) 1

1. 비교 불가한 하드웨어 강성

  • 5T 두께의 CNC 가공 풀 카본 암 : 레이싱 드론의 견고함을 380급에 이식했습니다. 5T 두께의 탄탄한 판재는 비행 중 발생하는 유격과 진동을 근본적으로 억제합니다.

  • 초경량 설계 : 풀 카본 소재 덕분에 기체 건조 중량(Dry Weight)은 단 600g에 불과합니다. 가벼운 무게는 곧 더 긴 비행 시간과 높은 기동성으로 이어집니다.

2. 개발자를 위한 레이아웃

  • FC 내부 보호 구조 : PDB와 FC를 기체 내부에 배치할 수 있는 층 구조를 채택했습니다. 추락 시 핵심 부품을 안전하게 보호하며, 외부 배선이 깔끔하게 정리됩니다.

  • 95 x 95mm 전용 추가 공간 : 상판에 마련된 넓은 공간 덕분에 라즈베리 파이, 제슨 나노 등 컴패니언 컴퓨터를 별도의 브라켓 없이 즉시 장착할 수 있습니다.

  • 16cm 고지상고 랜딩 스키드 : F450보다 높은 지상고로 기체 하단부에 짐벌, 카메라, LiDAR 등 다양한 페이로드를 여유롭게 장착할 수 있습니다.

3. "납땜이 필요 없는" 혁신적인 조립성

  • 전 부품 XT30 잭 작업 완료 : 모든 변속기(ESC)와 PDB에 XT30 잭을 미리 납땜하여 출고합니다. 드라이버 하나만 있으면 초보자도 30분 만에 조립을 끝낼 수 있습니다.

  • 확장 전원 단자 기본 탑재 : 컴패니언 PC나 카메라를 위한 여분의 XT30 1구 및 JST 1구가 PDB에 미리 마련되어 있어 전원 따기가 매우 간편합니다.

이런 분들께 강력 추천합니다!

  1. 대학 및 연구소 : 라즈베리 파이를 활용한 자율 주행 알고리즘 개발용.

  2. 드론 교육 기관 : 납땜 위험 없이 안전하고 빠르게 조립 교육을 진행하고 싶은 경우.

  3. 전문가급 매니아 : F450의 내구성에 실망했지만, X500 V2의 가격은 부담스러운 실속파 유저.


상세 제원

- 전체 중량 : 600g (배터리 제외)
- 이륙 중량 : 830g (14.8V 2200mAh 배터리 포함)
- 권장 배터리 : 14.8V 2200mAh ~ 5200mAh

알씨뱅크 K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매) 2

< 조립 예시 사진 >
알씨뱅크 K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매) 3

알씨뱅크 K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매) 4

알씨뱅크 K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매) 5

알씨뱅크 K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매) 6

알씨뱅크 K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매) 7

알씨뱅크 K380 고강도 카본 프레임 쿼드콥터 드론 ARF (납땜 불필요, 4S 사양, 1kg 페이로드) (예약판매) 8
납땜이 완료된 전원 분배보드(PDB) 와 변속기(ESC) 가 포함되어 있습니다.
조립시 일체의 납땜 과정이 필요없이, 커넥터만 연결해서 손쉽게 조립할 수 있습니다.


제품 구성

아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다


K380 쿼드콥터 프레임 키트 (예약판매)
[SUNNYSKY] X2212 980KV CCW 브러쉬리스 모터 (드론모터 450-550급) x 2 개
[SUNNYSKY] X2212 980KV 브러쉬리스 모터 CW (드론모터 450-550급) x 2 개
[GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone x 4 개

K380 전원 분배보드 (PDB)
K380 FC 마운트 패널
[LIGPOWER] T1045II 프로펠러 (for AIR GEAR 450 II) x 2 개

제품 구성품 1 : K380 쿼드콥터 프레임 키트 (예약판매)

K380 쿼드콥터 프레임 키트

프레임 크기 :  380mm
암 두께 : 5mm
무게 : 350g
최대 프로펠러 10인치 지원
풀 카본 프레임으로 강성이 뛰어나고 간단한 구조로 조립이 편리합니다.

전원 분배보드가 기본 포함되어있고 중심부에 FC + ESC 스택 등을 고정할 수 있습니다.

추천 사양 (미포함) :
- 2212 모터 x 4
- 20A 이상 변속기 x 4
- 11.1v 2200mAh 30C 이상 배터리 x 1
- 9443 프로펠라 x 4








제품 구성품 2 : [SUNNYSKY] X2212 980KV CCW 브러쉬리스 모터 (드론모터 450-550급)

SUNNYSKY X2212 980KV Outrunner Brushless Motor For Drone (드론모터 450-550급)


●특징

  • SunnySky 모터는 검정된 제품으로 3D기체나 파일런에 사용시 최고의 만족을 드립니다.
  • SunnySky 모터는 일제 베어링을 사용하여 오랜시간 사용이 가능합니다. 소음도 적습니다.
  • 일본 kawasaki stator steel을 사용 효율성을 높혔습니다.
  • 고순도 무산소동선 (Oxygen free pure copper wires) 사용
  • 사용된 고급의 마그네틱 자석은 180 ℃이상을 견딥니다.
  • CNC로 커팅된 모터 케이스.실리콘 와이어 사용,Patented balance techniques,Unique wiring method.

아래 이미지의 1, 2 번 모터 방향입니다.

[알씨뱅크] A2212-KV980-CCW [SUNNYSKY] Angel Series A2212 980KV Outrunner Brushless Motor (Drone version / CCW)







●이미지 및 제원






프로펠라는 포함되어 있지 않습니다.







제품 구성품 3 : [SUNNYSKY] X2212 980KV 브러쉬리스 모터 CW (드론모터 450-550급)

SUNNYSKY X2212 980KV Outrunner Brushless Motor For Drone (드론모터 450-550급)


●특징

  • SunnySky 모터는 검정된 제품으로 3D기체나 파일런에 사용시 최고의 만족을 드립니다.
  • SunnySky 모터는 일제 베어링을 사용하여 오랜시간 사용이 가능합니다. 소음도 적습니다.
  • 일본 kawasaki stator steel을 사용 효율성을 높혔습니다.
  • 고순도 무산소동선 (Oxygen free pure copper wires) 사용
  • 사용된 고급의 마그네틱 자석은 180 ℃이상을 견딥니다.
  • CNC로 커팅된 모터 케이스.실리콘 와이어 사용,Patented balance techniques,Unique wiring method.


아래 이미지의 3, 4 번 모터 방향입니다.

[알씨뱅크] A2212-KV980-CCW [SUNNYSKY] Angel Series A2212 980KV Outrunner Brushless Motor (Drone version / CCW)






●이미지 및 제원






프로펠라는 포함되어 있지 않습니다.







제품 구성품 4 : [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone

[GT Drone] 35A BL BLHeli_S ESC (for K380)


최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 3온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.


최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)


K380 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있으며,

XT30 전원 입력단자가 장착되어 있어 납땜이 필요하지 않습니다.




픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.


ESC 설정 프로그램 : https://esc-configurator.com



< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)



The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.




< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >


* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

 이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.


BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36


위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.


ESC 설정 프로그램 : https://esc-configurator.com


<제품 이미지>








제품 구성품 5 : K380 전원 분배보드 (PDB)

K380 전원 분배보드 (PDB)

K380 드론 전용의 전원 분배보드(PDB) 입니다.

XT60 단자를 통해 전원을 공급받으며,
5개의 XT30 단자와 1개의 JST 단자로 공급받은 전원을 분배합니다.

XT30 과 JST 는 모두 이어져 있으므로, 아무 단자를 사용하셔도 동일하게 전원이 연결됩니다.

보통 4개의 XT30 에는 변속기 4개를 각각 연결하고,
여분의 XT30 과 JST 단자를 이용하여 추가로 필요한 장치 (컴패니언 컴퓨터, 카메라 등) 의 전원을 공급할 수 있습니다.

* 수제로 하나씩 납땜하여 제작하는 제품입니다.
작업을 위해 집게로 집은 자국이나, 커넥터 간격이 가까운 관계로 작업 중 인두기가 닿은 자국 등이 있을 수 있습니다.


제품 구성품 6 : K380 FC 마운트 패널

K380 FC 마운트 패널

K380 드론 사용자들을 위한 전용 액세서리, K380 FC 마운트 패널입니다.

이 패널은 드론 조립의 편의성과 기체 내부의 깔끔한 정리를 위해 정밀하게 설계된 3D 프린팅 제품입니다.
PDB 의 복잡한 배선을 보호함과 동시에 다양한 컨트롤러(FC) 확장을 가능하게 해줍니다.


제품 구성
1. FC 마운트 패널 (3D 출력물)
2. M3x12mm Nylon Spacer x 4
3. M3x8mm 접시머리 렌치볼트 x 4





🛠️ 주요 특징 (Product Highlights)

1. 깔끔한 배선 정리 및 PDB 보호
기존 K380 PDB 위에 ESC와 배선들이 노출되어 복잡해 보였던 내부를 한 번에 가려줍니다.
단순한 덮개 역할을 넘어 내부 부품을 안전하게 보호하고 기체 외관을 더욱 완성도 있게 만들어 줍니다.

2. 고성능 FC(Pixhawk 등) 완벽 호환
패널 상단이 평평하게 설계되어 있어, 픽스호크(Pixhawk)와 같은 대형 플라이트 컨트롤러(FC)를 안정적으로 장착할 수 있습니다.
기존 협소했던 장착 공간 문제를 해결하여 기체 운용의 폭을 넓혔습니다.

3. GPS 마운트 전용 홀 가공
패널 측면에 GPS 마운트를 즉시 장착할 수 있도록 전용 홀(Hole) 가공이 되어 있습니다.
별도의 가공 없이도 GPS 안테나를 견고하게 고정할 수 있어 조립 시간을 단축해 줍니다.

4. 최적의 설계 및 조립성
K380 순정 상판과 완벽하게 호환되도록 설계되었습니다.
패널 장착 후에도 상판 조립에 간섭이 없으며, 기체의 구조적 강성을 유지하면서도 스마트한 레이아웃을 제공합니다.


* 3D 프린터로 출력되는 제품의 특성상 출력결(Layer lines)이 있습니다.

제품 구성품 7 : [LIGPOWER] T1045II 프로펠러 (for AIR GEAR 450 II)
