[TR] Pixhawk Ammeter Power Module (S.UBEC/10A/80V)

[Tarot] Pixhawk Ammeter Power Module (S.UBEC/10A/80V/120W)

타롯사의 PixHawk FC용 Ammeter 하이 파워 모듈 세트.(120W)

S.BEC 내장형으로 최대 10A BEC 출력 및 최대 80V까지 입력이 가능한 PMU 입니다.

Pixhawk 버젼별 언결 컨넥터(별매품)는 아래 이미지를 참고 하세요.

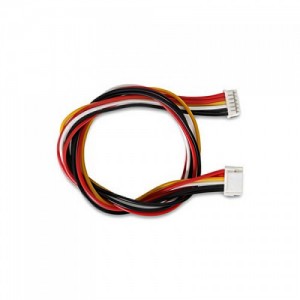

[TR] Pixhawk Voltage/Current Meter Cable/CUAV
3,000

[TR] Pixhawk Voltage/Current Meter Cable/Hex1.25(Cube)
3,000

[TR] Pixhawk Voltage/Current Meter Cable/GH1.25(PX4)
3,000

[TR] Pixhawk Voltage/Current Meter Cable/1.25(PX2.4.8)
3,000

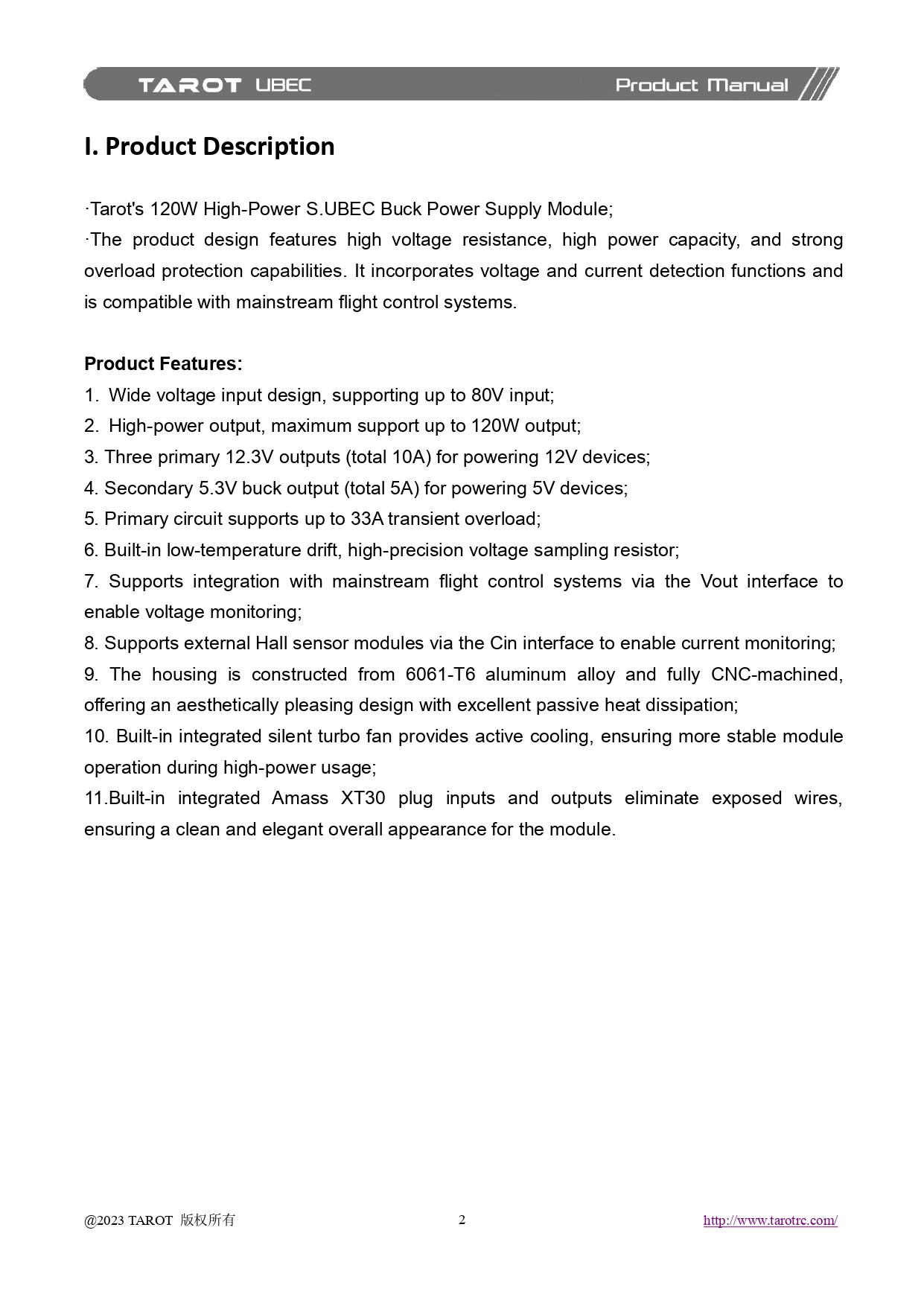

- Tarot's 120W High-Power S.UBEC Buck Power Supply Module;

- The product design features high voltage resistance, high power capacity, and strong overload protection capabilities. It incorporates voltage and current detection functions and is compatible with mainstream flight control systems.

1. Wide voltage input design, supporting up to 80V input;
2. High-power output, maximum support up to 120W output;
3. Three primary 12.3V outputs (total 10A) for powering 12V devices;
4. Secondary 5.3V buck output (total 5A) for powering 5V devices;
5. Primary circuit supports up to 33A transient overload;
6. Built-in low-temperature drift, high-precision voltage sampling resistor;
7. Supports integration with mainstream flight control systems via the Vout interface to enable voltage monitoring;
8. Supports external Hall sensor modules via the Cin interface to enable current monitoring;
9. The housing is constructed from 6061-T6 aluminum alloy and fully CNC-machined, offering an aesthetically pleasing design with excellent passive heat dissipation;
10. Built-in integrated silent turbo fan provides active cooling, ensuring more stable module operation during high-power usage;
11.Built-in integrated Amass XT30 plug inputs and outputs eliminate exposed wires, ensuring a clean and elegant overall appearance for the module.



<주   의>

OUT2 출력포트의 기본 출력값은 공장 출하시 12.3V/10A로 되어 있습니다.

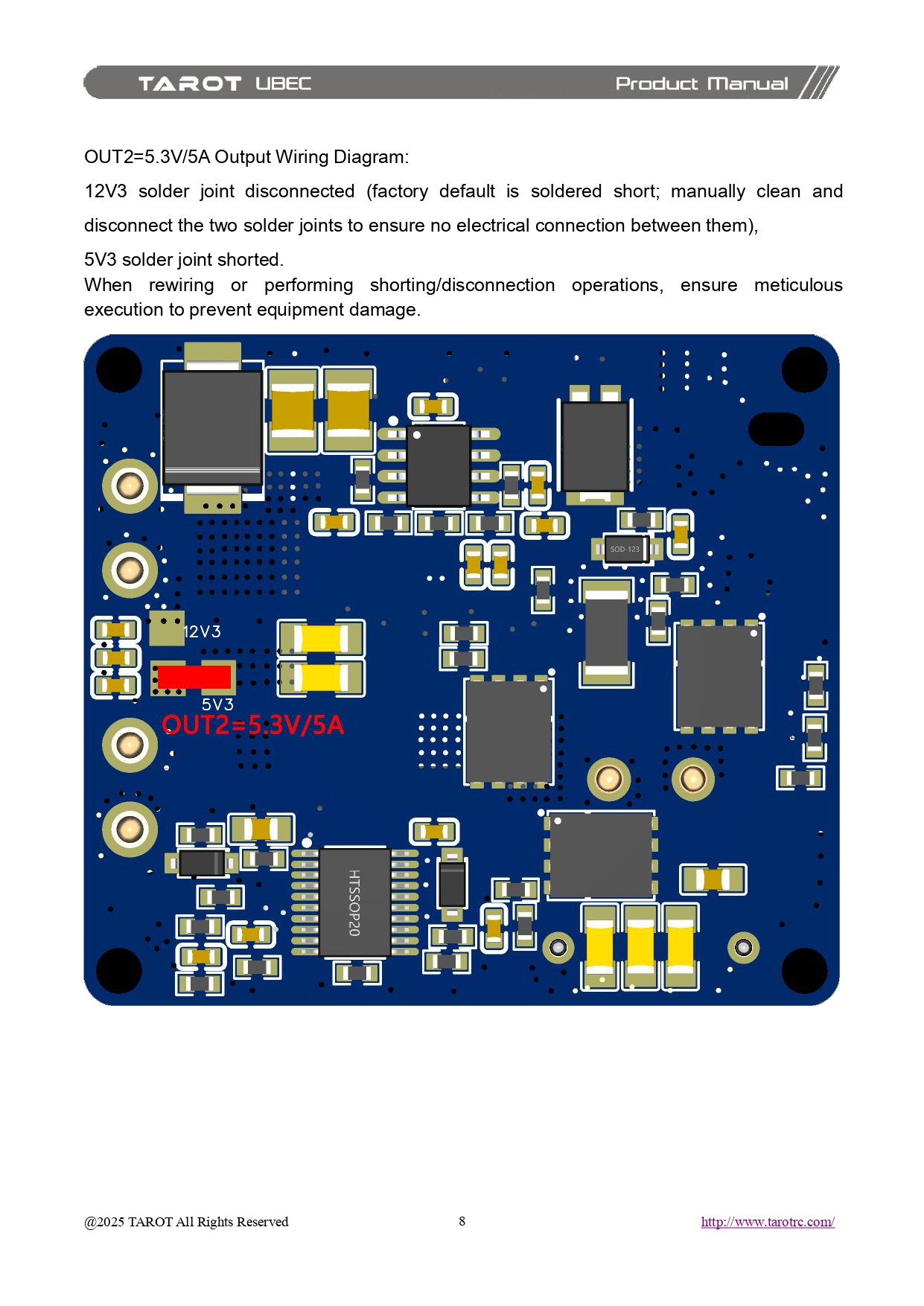

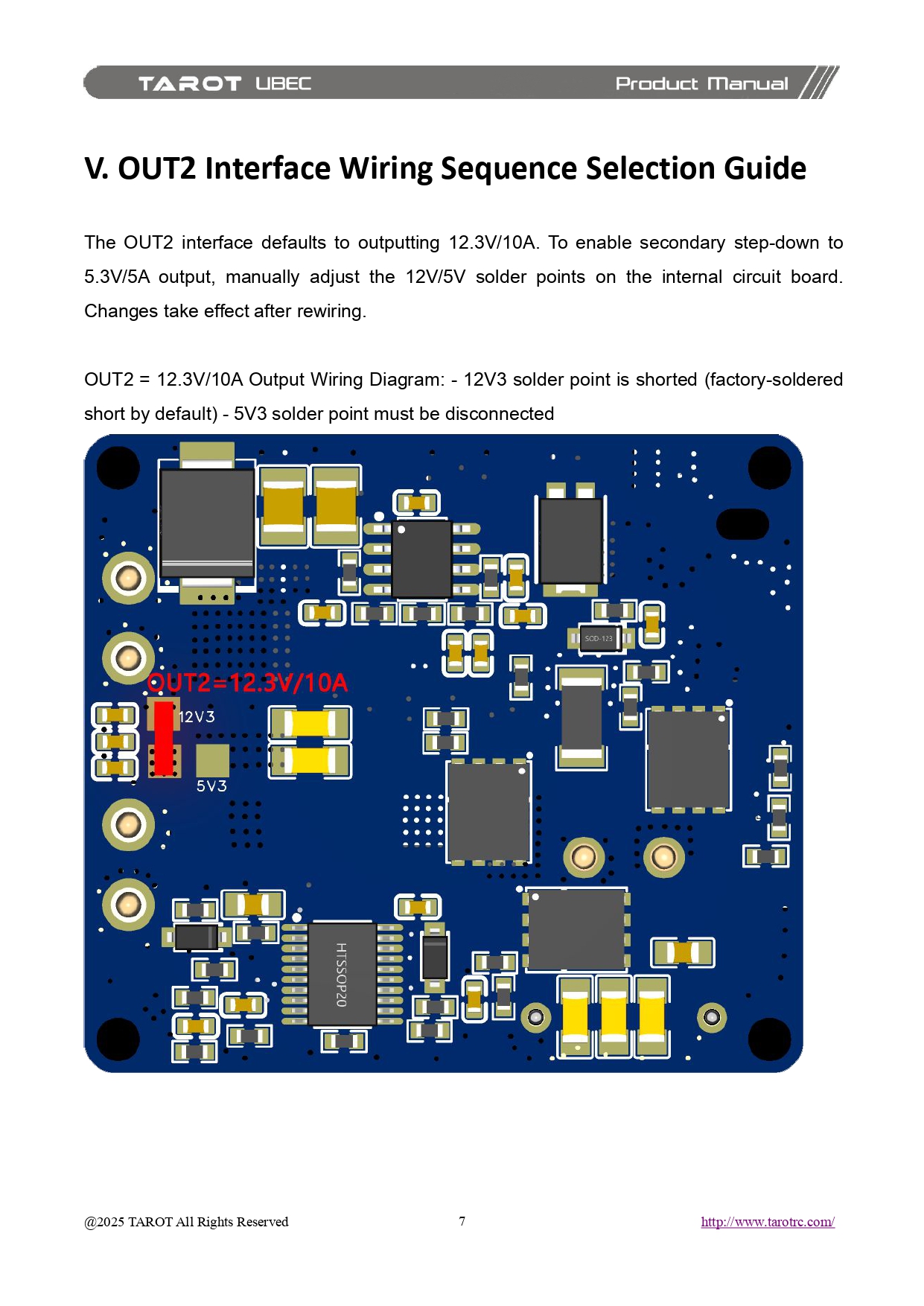

2차 Step-Down 출력을 5.3V/5A로 변경을 원하는 경우에는 내부 회로의 솔더링 포인트를 변경 후 다시 전원을 On 해야 5.3V/5A로 변경이 가능하므로 사용상 주의를 요합니다.

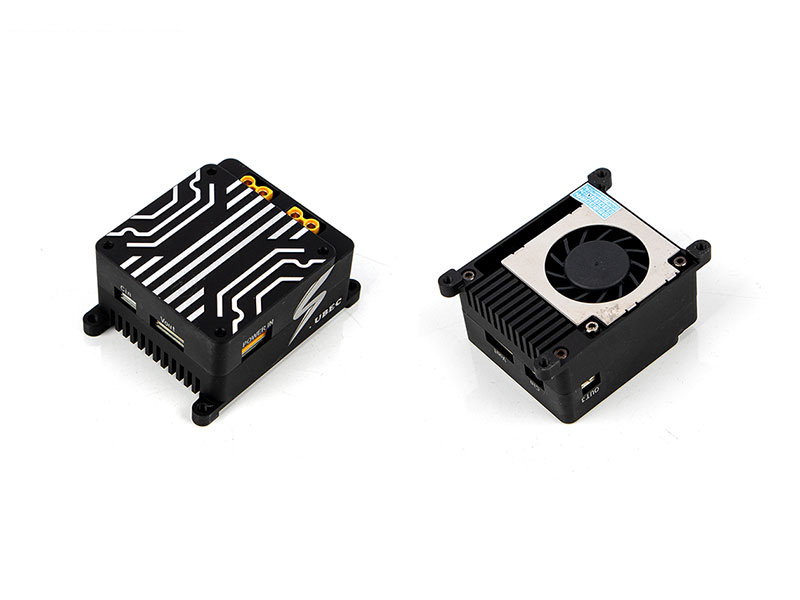

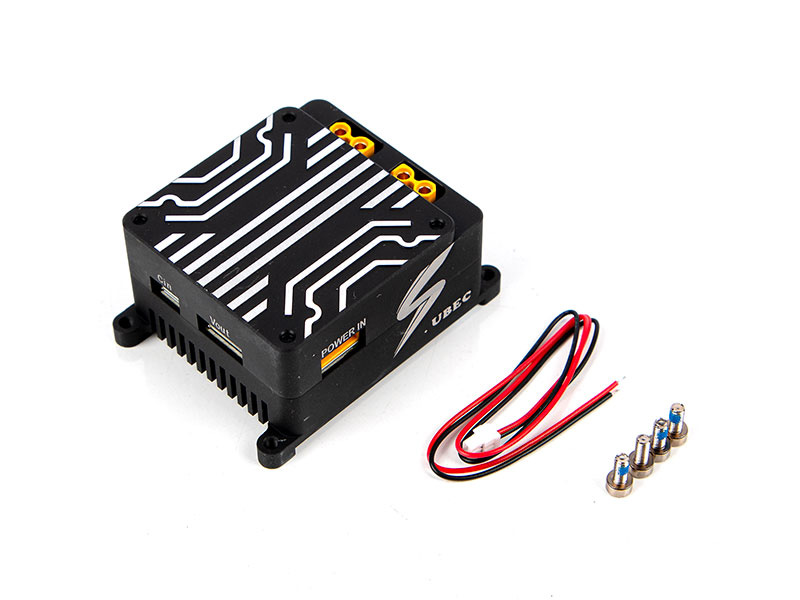

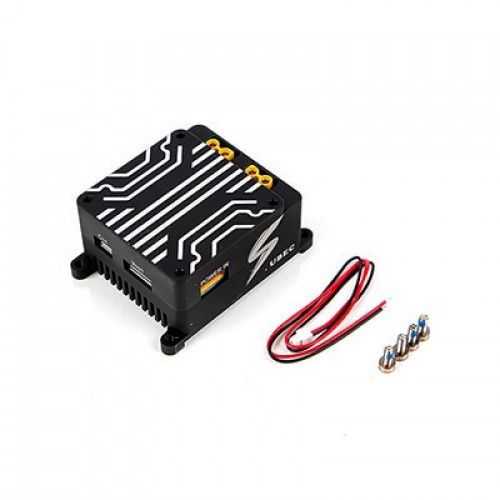

<제품 이미지>

하부에 강력한 쿨링팬이 내장되어 있어 높은 Step-Down 출력에도 안정적인 발열이 되도록 설계

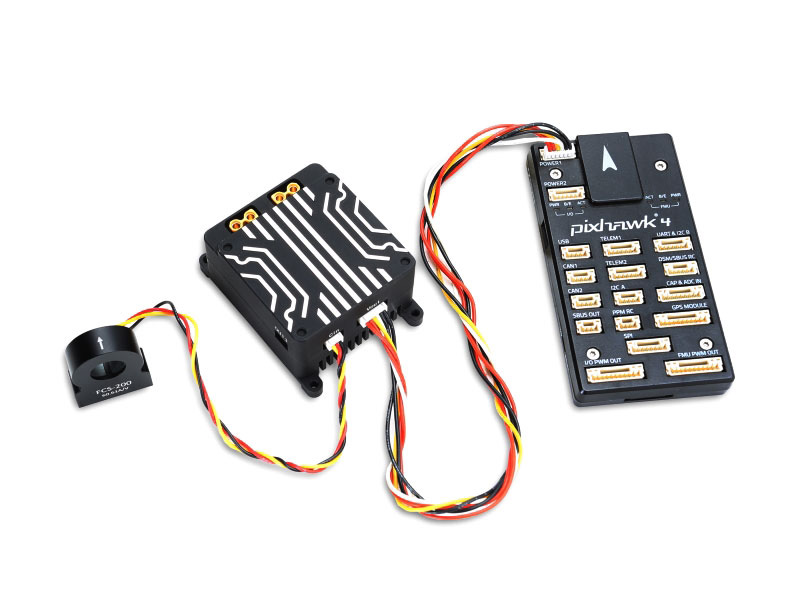

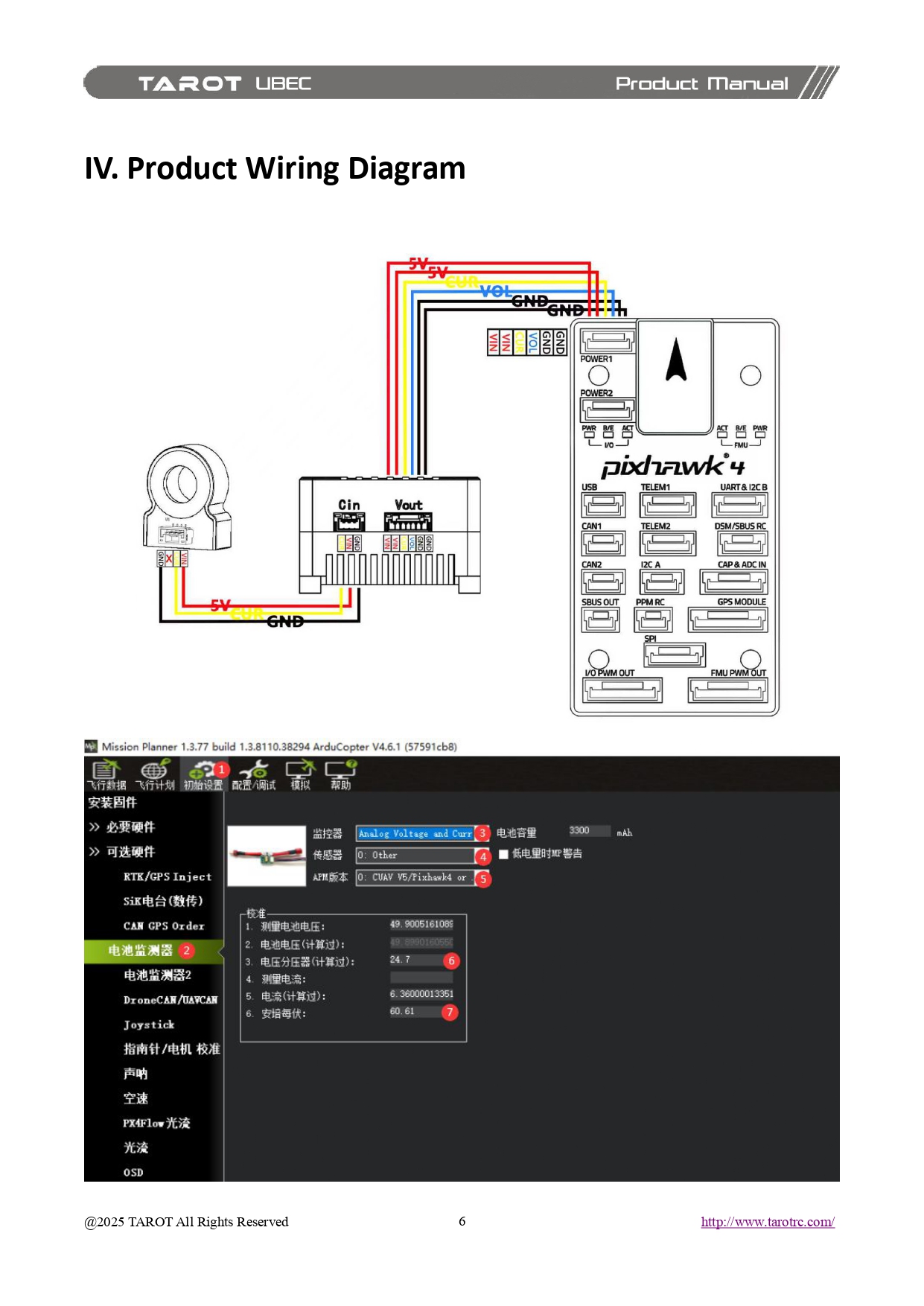

Pixhawk 연결 예제

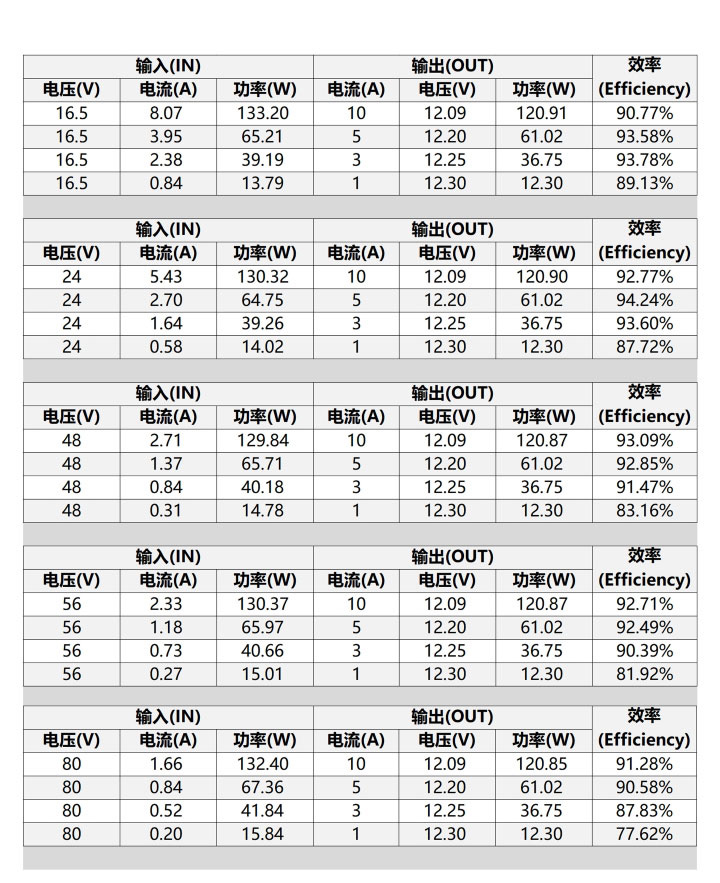

입력 전압별 출력 챠트.

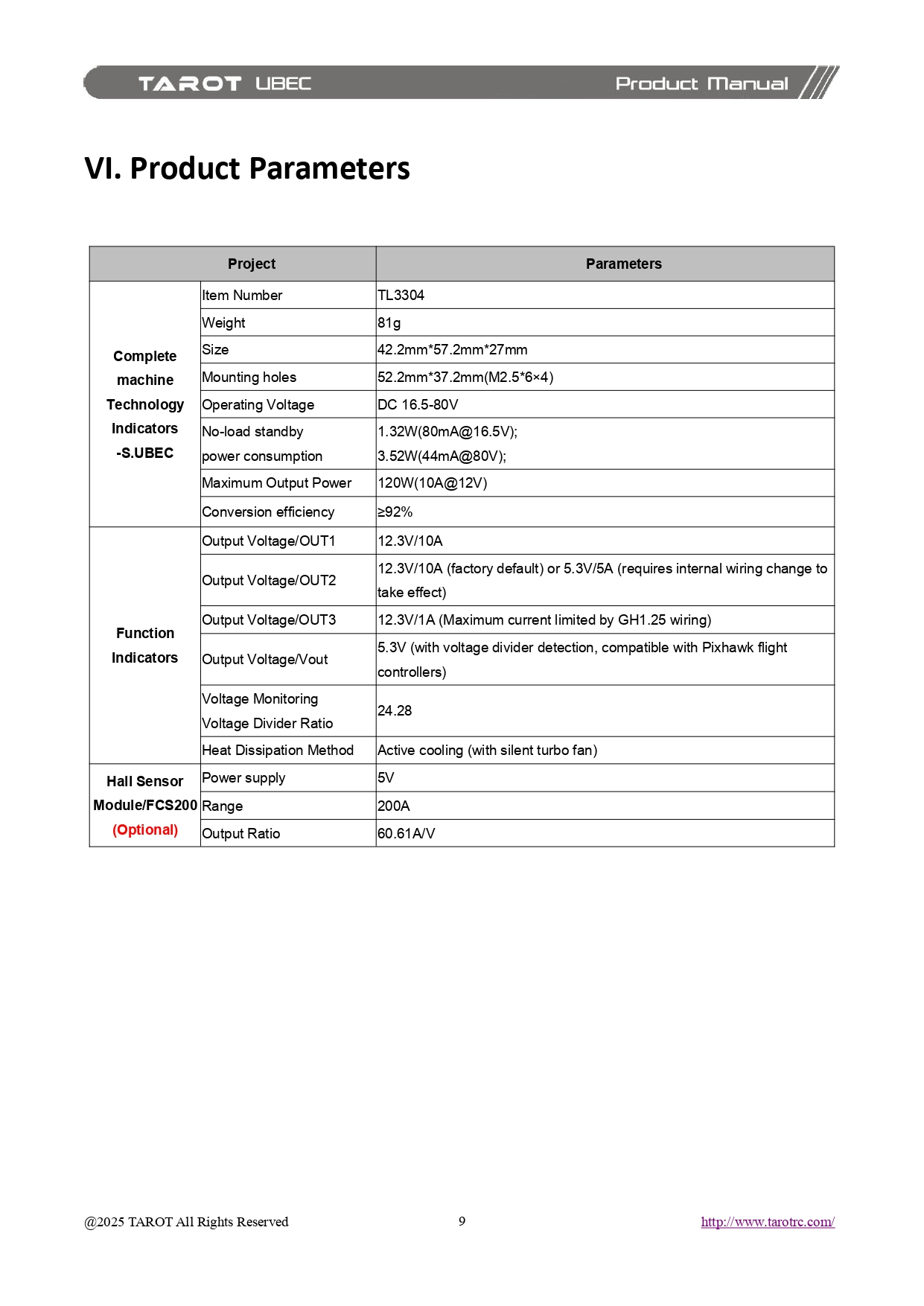

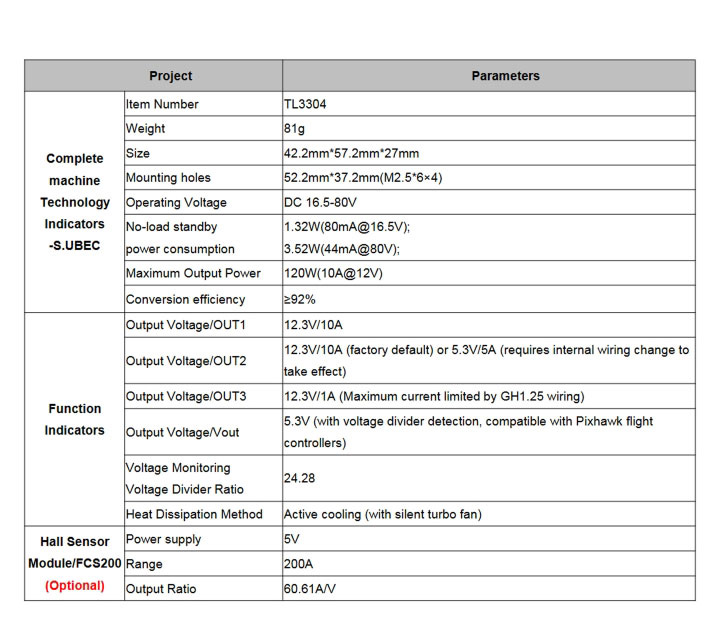

제원표는 아래 이미지를 참고하세요.

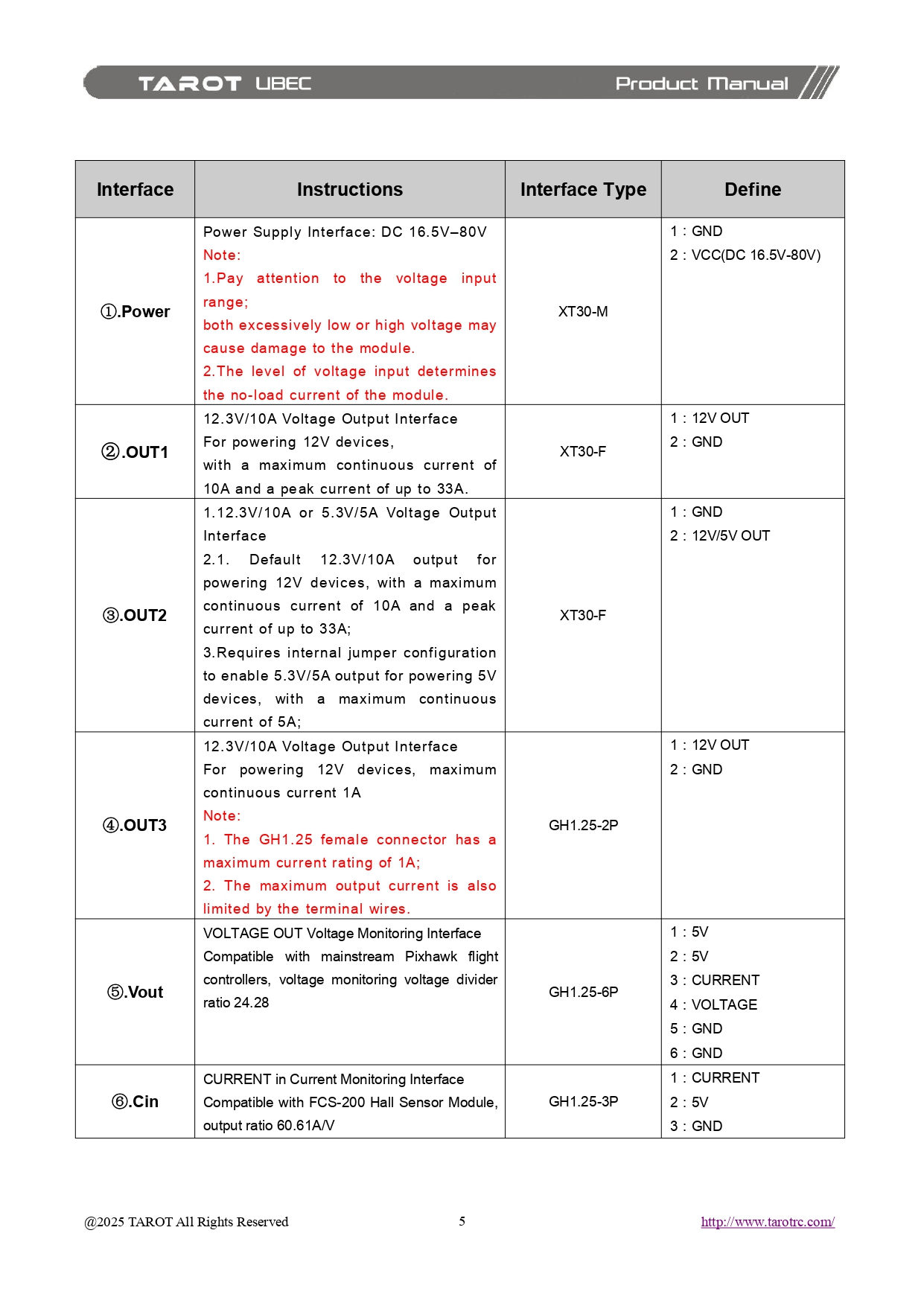

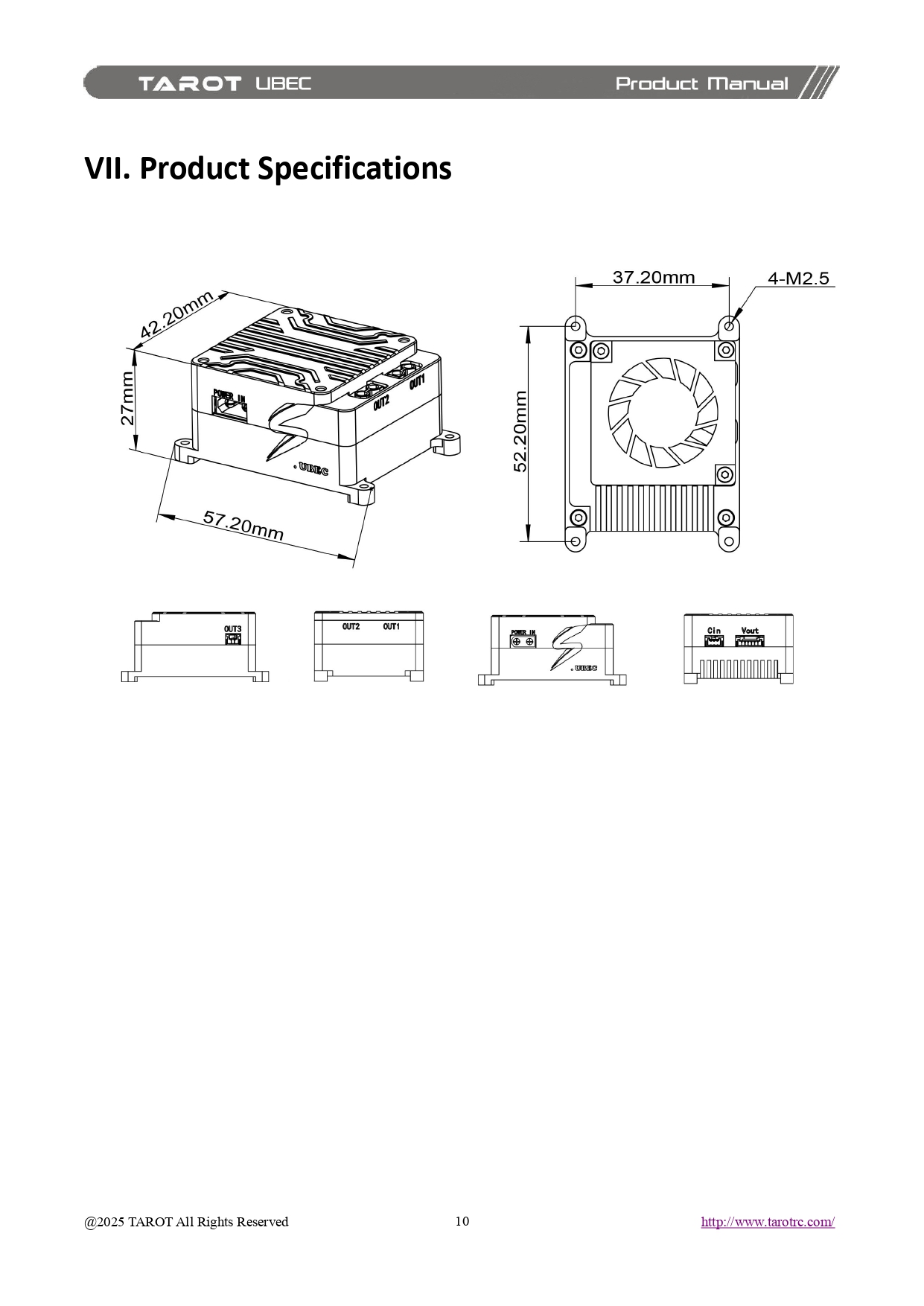

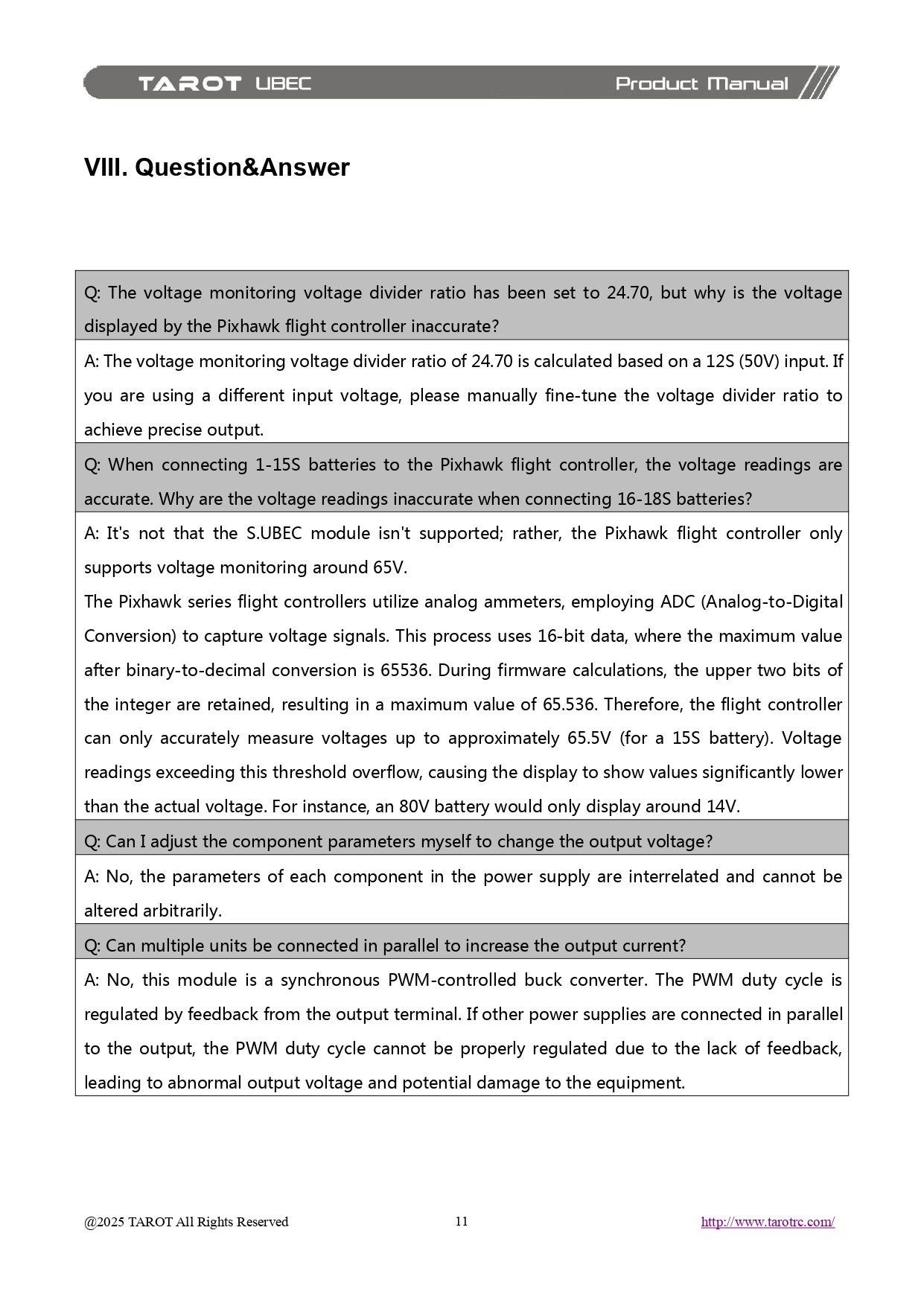

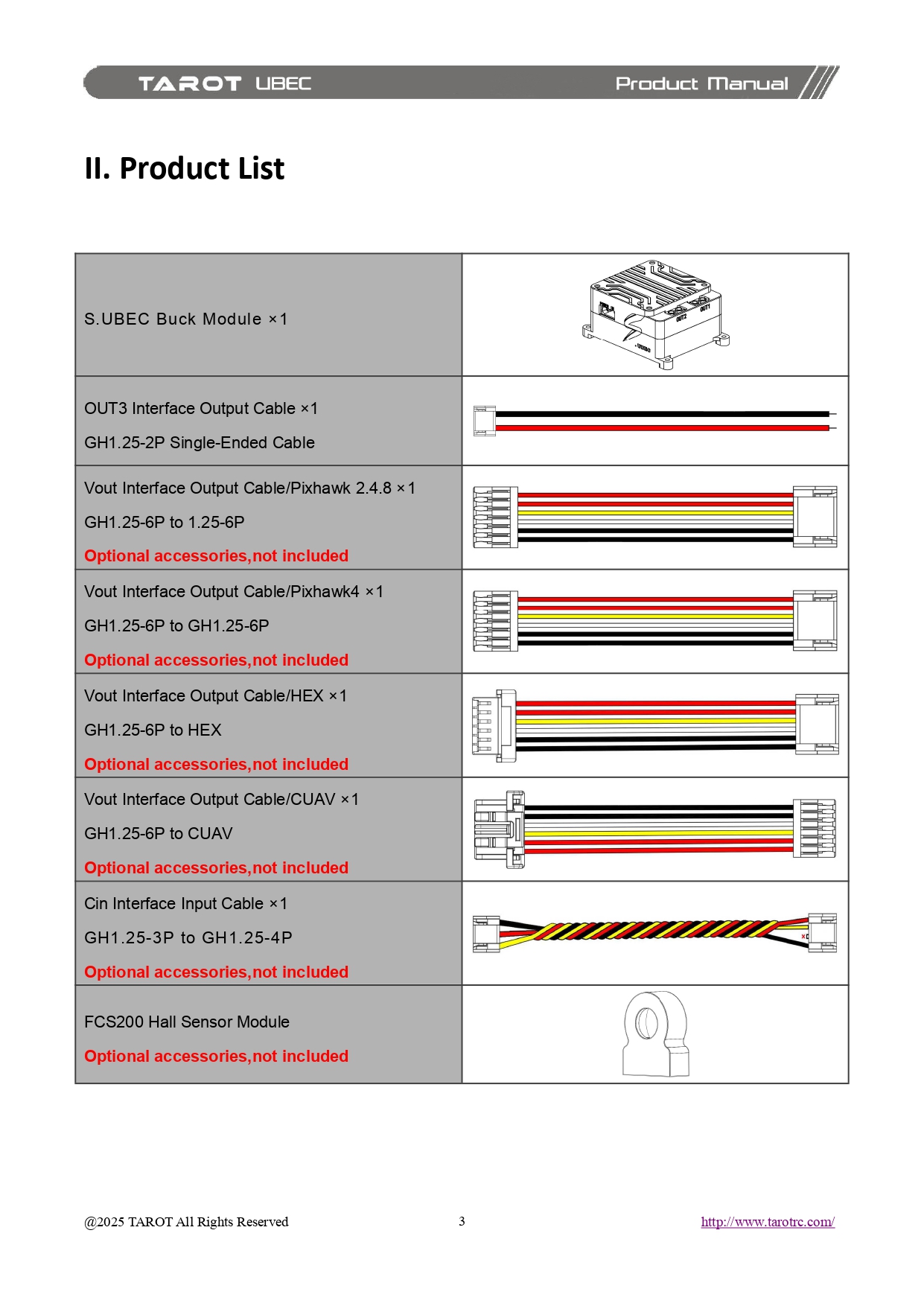

제품 설명서
