[TopXGun] 약제 잔량 센서 (SE/200mm)

TopXGun T-1A Liquid Leveling Sensor(SE/200mm)

TopXGun사의 Flight Controller용 Liquid Leveling 센서 세트.

마그네틱 플로트를 내장, 임계점 이하로 약제가 떨어지게 되면 저유량 경보를 울리며 DCU에 연결된 펌프 구동을 정지 후 강제 리턴홈을 하게 하는 센서 입니다.

- Material : PP

- Working Temp : -20℃-+85℃

- Sensor Stick 길이 : 200mm

The liquid level sensor is mainly composed of a spring switch and a floating ball, floating ball magnetic materials in a closed non magnetic metal tube or plastic tube is provided with one or more magnetic reed switch, and the catheter through one or more magnetic materials with the floating ball, and the use of fixed loop control floating the ball and the magnetic reed switch in position, the floating ball with the liquid to rise or fall, the contact near reed at the beginning of the ball movement, the opening and closing of the liquid level control or direction (when the floating ball near the magnetic reed switch is switched on; left switch)

<장착 요령>

- 유량 센서는 가급적 약제통의 센터에 위치하는 것이 좋습니다.

- 센서의 BEC 케이블은 아래 이미지와 같이 DCU의 X1 포트에 장착합니다.

- 노즐 분사 케이블은 X2~X6에 연결 합니다.(최대 독립 포트로 5개까지 가능)

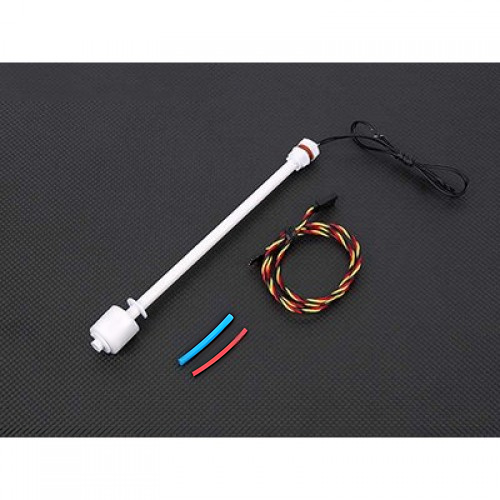

<제품 이미지>

본 제품은 BEC 케이블과 함께 공급이 됩니다. 사용자의 Frame 치수에 맞게 케이블을 재단해서 솔더링 하시면 됩니다.

케이블 연결은 BEC 선의 양쪽 끝단(Ground/Signal) 부분에 솔더링합니다.
