[Gryphon] 하이퍼 고전압 BEC 레귤레이터 (60V / 5A / 듀얼)

100% Made in KOREA!

세계최고의 Drone 및 레귤레이터 제조사 - Gryphon Dymanics사의 신형 Dual Performace Hyper High Voltage BEC(60V/5A) 레귤레이터!

공전의 히트를 기록한 Polaris Hyper Mini(12V)의 2세대 버젼으로서 드론의 전 분야에 이르는 폭 넓은 Applicaion에 대응, 12.0V부터 16.0V까지 자유롭게 전압 출력 세팅이 가능한 다목적 레귤레이터입니다.

고효율 스위칭 레귤레이터 컨트롤러를 탑재하여 초소형, 경량화에도 불구하고 연속 5A(upto 60V Input Voltage)의 전류를 출력할 수 있도록 설계되었으며 RC용 전원 환경 특성에 최적화 설계되어 출력 전압의 저 리플(Ripple)과 전원의 부하 급변시 초고속 과도응답특성(Ultra Fast Transient Response)을 구현하

였습니다.

산업 및 방제용 드론의 LED 전원 공급 또는 약제 펌프 및 입제 살포기 전원 공급용으로 적극 추천합니다.

- 레귤레이터 타입 : Switching

- 입력전압 : 22V ~ 60V (LiPo 6~14 Cells)

- 출력전압 : 12.0V, 14.0V, 16.0V (딥 스위치 선택)

- 출력전류(Peak) : 7A

- 출력전류(Cont) : 5A

- 크기 : 9.3mm(H) x 24mm(W) x 44mm(L)

- 중량 : 22g (케이블 포함)

<제품 설치시 주의사항>

- 배터리 연결시 +/- 극성을 반드시 확인하시고 올바르게 연결하시기 바랍니다.

- 다른 BEC 제품 또는 전원 공급 장치와 병렬로 연결하여 사용할 수 없습니다.

- 5A 이상의 전류를 연속적(over 1hrs)으로 사용할 경우 어느 정도의 발열이 있습니다.

  통풍이 원활한 위치에 설치 하시길 권장합니다.

<출력 전압 설정>

- 출력 전압 설정은 본체 뒷면의 DIP 스위치를 이용합니다.

- DIP 스위치 변경시 전원이 Off 된 상태에서 DIP 스위치를 변경 후 다시 전원을 On 합니다.

- 사용하고자 하는 해당 전압의 스위치를 선택하여 전압을 설정합니다.

<제품 이미지>

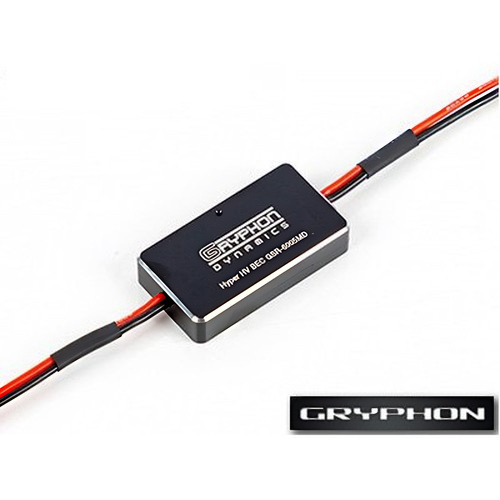

- 레귤레이터 Case는 원활한 방열을 위해 Full CNC 가공 및 Black 아노다이징 처리.

- GSR-7770 및 GSR-6005MD 크기 비교.

- 리어 패널 출력 전압 세팅 및 입/출력 포트 Diagram

- A/S 문의(Gryphon)

TEL : 053-983-1793
