F550 헥사 연구/교육용 베이스 Combo

Whirlwind F550 KIT - Version.2

F550 프레임 Whirl Wind Version.2

본 제품은 순수 Kit 구성으로서 조종기, 수신기, 모터, 변속기, 배터리, 충전기 및 자이로, 프롭 등등이 필요합니다.

프레임 암의 색상은 입고 시기에 따라 변경될 수 있습니다

<제 원>
- Diameter : 550mm Wheel Base
- KIT Weight : 475g
- Battery Recommanded : 3S(11.1V) 2,000mAh ~ 5,500mAh(별매)
- Brushless Motor :  [DUALSKY] XM2834MR-9 BL Motor (14Pole/960KV) - 3S Setup(별매)
                         [DUALSKY] XM2834MR-10.5 BL Motor (14Pole/830KV) - 4S Setup(별매)

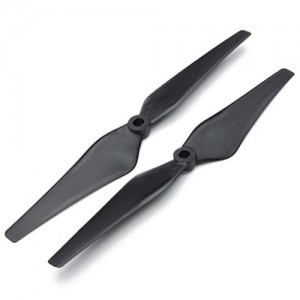

- Prop' :  [DUALSKY] 10x5.5 MR Prop Version.2 (별매)
- Brushless ESC : [POLYTRONICS] XM30HV ESC 30A (500Hz/6S/OPTO/SimonK) (별매)
- Flight Time : 4~12 Min'
- Flight Weight : 1200g
- Loading Weight : 1200g
- Full Loading Weight : 1200~2400g


<참고 이미지>

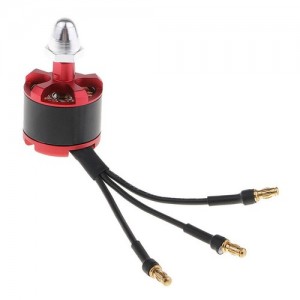

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CW(시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

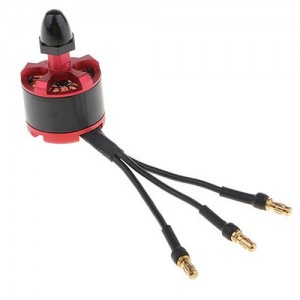

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CCW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CCW(반시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

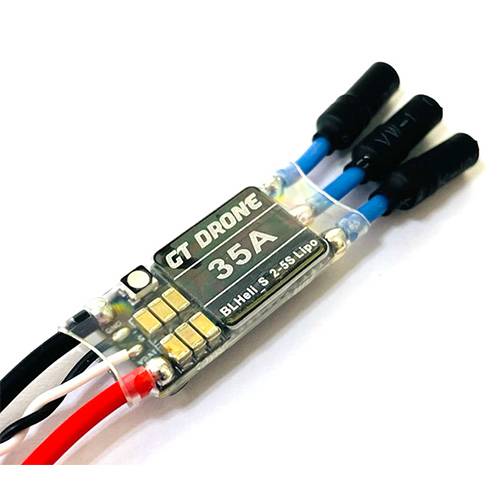

[GT Drone] 35A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 3온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

 이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

<제품 이미지>

[Tarot] T-Type GPS Mount Set(High Grade)

타롯사의 T-Type GPS 마운트 세트.

차량 수납 또는 이동시 GPS Puck이 부딪히지 않도록 Mount를 접을 수 있는 구조로 되어 있습니다.

양쪽 끝단이 InterLock 방식이라 접었을 경우에도 단단하게 고정이 됩니다.

중량 : 8g

<제품 이미지>

[AMASS] 범용 서보 연장선(Servo Extension Wire)-15cm

중국 최대의 컨넥터 메이커 AMASS사의 15cm 길이의 서보 연장 코드선입니다.

숫놈은 JR 사양, 암놈은 FUTABA 사양으로 케이블 규격에 상관없이 연장선으로 사용이 가능합니다.

수량 : 1 pcs
