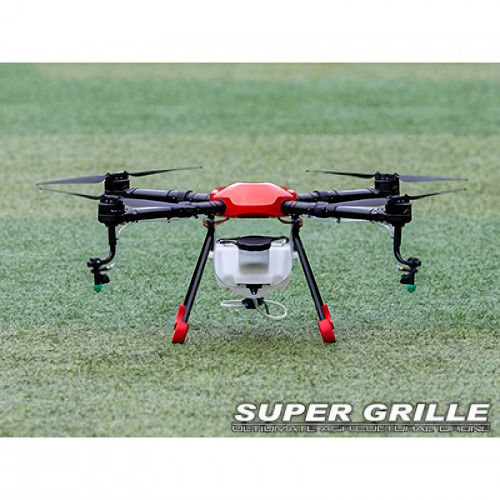

[SHR] X4-10S AG Super Grille Kit - V3!

[SHR] X4-10S-AG Super Grille QUAD Frame for Agricultural (Kit Version)

현존 최강의 방제 드론! Dream Eagle사의 X4-10 Super Grille 세번째 Edition!

X4-10S는 QuadCopter 기반의 방제 드론으로서 1380mm 휠베이스/40mm Boom 구경을 가진 산업 및 방제용으로 사용되는 대형 쿼드 콥터입니다.

기존 X4-10에서 더욱 더 Compact 한 사이즈로 경쾌한 기동성을 가지고 있으며, Crash Resistance 방식의 Flexible Nozzle을 장착, 악조건의 필드 환경에서도 탁월한 내구성을 보장합니다.

아울러 SHR만의 전매특허! - 대형 모터 및 프롭을 타고 들어오는 저주파 진동이 프레임에는 전혀 영향을 미치지 않게끔 Float Bedding 방식의 프레임 댐퍼를 채용, IMU에 미치는 진동을 원천적으로 차단, 대형기 특유의 오르락 내리락 거리는 Leveling 문제가 없게끔 특화된 프레임 시스템을 구현하고 있습니다.

또한 강화형 ABS 사양의 프레임(Carbonless)을 사용, 극한의 습도가 높은 상황에서도 FC 및 GPS, 펌프 변속기 등과 같이 습도에 민감한 전자 장비에 영향을 미치지 않게끔 방수처리(IP33 Class)) 가공되어 있습니다.

1,380mm 휠베이스의 대형 프레임에도 불구하고 승용차 뒷좌석에 수납이 되는 Side Folding 방식의 컴팩트한 구조 등 사용자 편의성에 주안점을 둔 최고급 방제 드론 사양입니다.(12S/44.4V Setup)

기체는 90% 조립 완성형으로 출고가 되며 약 1~2시간 정도면 모터/ESC 및 FC 세팅 후 바로 비행이 가능합니다.

모터 변속기는 HobbyWing사의 Xrotor8 시스템을, 배터리는 10,000~22,000mAh 2Pack 장착(직렬 12S 구성)하시면 됩니다.

주의 : 본 제품은 순수 기체 사양으로서 Basic Combo 사양에서 X8 Power System 및 44.4V Pump가 빠진 Kit 버젼입니다.(2Ch 노즐은 포함)

The model of X4-10S/AG Super Grille is an economical and practical spraying platform, it is designed for farmers who possess 200-700 acres of planting scales. Using  X4-10S/AG Super Grille agricultural drone can reduce working costs effectively and improve the working efficiency. Compared with the traditional manual spraying, it reduces the labor intensity of the workers and avoids workers breathing pesticide particles. In order to optimize the structure design, this agricultural drone has been tested many times. The drone has the advantages of flexible and stable, simple operation, safe and reliable, simple maintenance and low maintenance costs. It applies to the the majority of agricultural users.


1, The fuselage uses the enclosed design and effectively prevents the pesticide to enter the interior of the flight control system. It can provide working security for a long time.
2, The agricultural drone has built-in GPS and compass module. It provides a flight function with fixed height and fixed point and can maintain a good operation of spraying height and accurate spraying line. It can set and limit the height of spraying and it also can limit the flight speed. The effect of liquid atomizing is good in high-pressure spraying system.
Under the air pressure, pesticide fog has a characteristic of strong penetrating. Pesticide particles can reach the stem and the back of leaves of crops.
3, Its function component has a modular design, and it is convenience for maintenance and upgrade.

KC 인증 번호 : KR18-SEK0923

<권장 사양>

- 조종기 : 8ch 이상 조종기

- Flight Controller : TopXGun T-1A 방제 드론용 FC 또는 DJI N3/N3-AG

- Motor & ESC : HobbyWing XRotor8 Power System(CW) / HobbyWing XRotor8 Power System(CCW)

- Battery : 10,000~22,000mAh 6S1P Pack x 2 Set

<제품이미지>

- Spread Wing 상태

- Arm Folding 상태

- Anti-Collision Spray Nozzle System을 기본 탑재 - 모터 하단에 Flexible Nozzle Mount가 부착되어 있어 추락 및 하드한 랜딩으로부터 노즐을 보호합니다.

- X4-10S Series부터 붐대 구경은 40Φ로 변경되었으며, Toke는 내부 판 스프링이 들어가 있는 Nut 방식으로 비행 중 Nut가 풀리지 않도록 고안되었습니다.

- 최고의 Best Seller! HobbyWing사의 Xrotor8(통합형/30x09inch Prop) 파워시스템과 최상의 매칭이 됩니다.(파워 시스템은 별매)

- Dupont^TM사의 Original 자동차 컬러(Italian Red)로 도장 및 클리어 우레탄 마감된 Frame Shell.

   자외선등으로부터 캐노피 갈라짐을 방지하며 아울러 방수처리에도 만전을 기하였습니다.

- X4-10S AG 및 X4-10S EDU 비교

- 중형차 이상의 승용차에도 뒷좌석에 2대가 여유있게 수납됩니다.

- 컴팩트한 신형 Power Distribution Board를 장착, 메인 파워 시스템 외에 별도의 외부 전원 4개를 연결(Parallel)할 수 있는 XT60 포트 4개 구성.

-  Cross-Section 타입의 메인 프레임 허브.

   기존의 방제 드론과는 달리 메인프레임이 기체의 하중을 지지하지 않고 별도의 벌크 블럭이 프레임 하중을 지지하고 있으며, 프레임은 Float-Bedding 방식으로 고무 댐퍼링을 통해 Arm과 결합됩니다.

- X4-10S 버젼부터 추가된 Main Boom대를 잡아주는 Boom Stabilizer가 4개 장착 되어 있습니다.

- 수신기 및 DCU, AMU 등과 같은 기타 모듈 탑재를 위한 Front Bay

- "S" 시리즈 전매 특허!

 GPS를 내부에 수납이 가능하며, 기상에 상관없이 악천후에서 기자재의 파손 없이 안정적인 비행을 하실 수가 있습니다.

 Frame Shell은 IP 33등급의 방수/방진/방적이 되도록 설계 되었습니다.

- "S" 시리즈부터 변경된 Anti-Interference Shield 보드 기본 장착!

  GPS를 내부에 수납 하더라도 안정적인 GPS 수신이 가능하게끔 외부 노이즈를 원천적으로 차단!

- 방수 처리 마감된 LED 리플렉터 및 방수 캡이 장착된 FC 외부 연결용 USB 포트.

- HobbyWing Xrotor8 Power System 장착 이미지(별매품)

  1시간 이내로 빠른 조립이 가능하며, 모든 배선/기자재가 Pre Built 되어 있어 별도의 솔더링없이 조립이 가능합니다.
