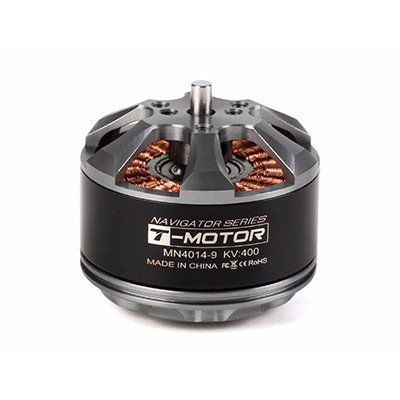

[T-MOTOR] 티모터 MN4014 400KV 브러쉬리스 모터

MN4014

MN 시리즈를 소개합니다
네비게이션 디자인 콘셉트로 만들어진 T-MOTOR 네비게이션 시리즈는 주로 항공촬영용으로 사용되고 있습니다. 항공 멀티콥터를 위해 만들어진 고품질의 모터, 부드러운 작동, 견고한 브러시리스 모터는 신뢰할 수 있는 항공 비행에 필요한 믿음을 줍니다.

안전한 항공 비행을 위한, 신뢰할 수 있는 플랫폼

T-MOTOR MN40·· 시리즈의 베어링 크기는 동급 모터들의 두 배입니다. 고품질의 큰 볼 베어링은 낮은 속도의 부드러운 작동에 적합하며, 프레임에 적은 압력을 주어 더 안정적인 비행이 가능합니다.

시중의 주요 프롭들을 설치할 수 있는 홀은 물론, 다른 여러 파트들도 맞출 수 있도록 홀이 디자인되어 있습니다.

여러 가지 다른 프레임에 사용할 수 있는 마운팅 홀
- 표준 25*25mm 마운팅 홀
- DJI S800용 3포인트 마운팅 홀

패키지 안에는 2개의 프롭 어댑터(M6용, M8용)가 들어 있습니다. 어댑터의 표면은 가공 처리되었습니다.
참고: 8개 중 2개의 M3*12 나사는 T-MOTOR의 카본 프롭을 커버 플레이트와 함께 설치하기 위한 것입니다. 모터를 프레임에 고정하기 위한 것이 아님을 알려드립니다.

더 좋은 비행 성능을 위해 T-MOTOR CCW 프롭 어댑터를 사용해 보세요.
- T-MOTOR 6mm CCW
- T-MOTOR 8mm CCW

설치 예시
- M6 프롭 설치 모습
- M8 프롭 설치 모습
- 커버 플레이트 설치 모습

테스트 보고서 (MN4014 KV400, 보고서 번호 MN.00025)
- 내부 저항: 67mΩ
- 구성: 18N24P
- 축 지름: 4mm
- 모터 크기: Ø44.7×34.5mm
- 스테이터 지름: 40mm
- 스테이터 높이: 14mm
- AWG: 18#
- 케이블 길이: 600mm
- 무게(케이블 포함): 171g
- 무게(케이블 제외): 150g
- 셀 수(LiPo): 4-8S
- 무부하 전류(@10V): 1.3A
- 최대 연속 출력(180S): 900W
- 최대 연속 전류(180S): 30A

부하 테스트 (전압 22.2V, DC 전원 공급기)

T-MOTOR 15*5CF (작동 온도 46℃)
- 50%: 5.7A / 126.54W / 추력 1250g / 4500RPM / 효율 9.88g/W
- 65%: 9.1A / 202.02W / 추력 1630g / 5200RPM / 효율 8.07g/W
- 75%: 12A / 266.40W / 추력 1950g / 5800RPM / 효율 7.32g/W
- 85%: 15.8A / 350.76W / 추력 2370g / 6400RPM / 효율 6.76g/W
- 100%: 18.7A / 415.14W / 추력 2620g / 6700RPM / 효율 6.31g/W

T-MOTOR 16*5.4CF (작동 온도 53℃)
- 50%: 6.4A / 142.08W / 추력 1410g / 4200RPM / 효율 9.92g/W
- 65%: 11A / 244.20W / 추력 1920g / 5000RPM / 효율 7.86g/W
- 75%: 14.6A / 324.12W / 추력 2380g / 5500RPM / 효율 7.34g/W
- 85%: 19.1A / 424.02W / 추력 2790g / 6100RPM / 효율 6.58g/W
- 100%: 22.5A / 499.50W / 추력 3020g / 6300RPM / 효율 6.05g/W

T-MOTOR 17*5.8CF (작동 온도 67℃)
- 50%: 7.6A / 168.72W / 추력 1530g / 4000RPM / 효율 9.07g/W
- 65%: 12.8A / 284.16W / 추력 2180g / 4800RPM / 효율 7.67g/W
- 75%: 16.7A / 370.74W / 추력 2550g / 5250RPM / 효율 6.88g/W
- 100%: 25.7A / 570.54W / 추력 3360g / 6000RPM / 효율 5.89g/W

참고: 온도는 100% 스로틀로 모터를 10분 돌린 뒤의 모터 표면 온도입니다.

치수 (mm)
- 전체 길이: 42.9
- 지름: Ø44.7
- 축 지름: Ø4
- 윗면(프롭 장착): Ø17 원주 5-M3
- 아랫면(프레임 장착): Ø25 원주 4-M3, Ø32 원주 3-M2.5
