[TR] 4Q 슈퍼 롱레인지 쿼드콥터 베이직 콤보 셋트 (사이드 폴딩, 770mm, 모터 변속기 프로펠라 포함)

TAROT 4Q Super Long Range QuadCopter Frame Kit (770mm/Side Folding)

Mini Class Folding Quad Machine

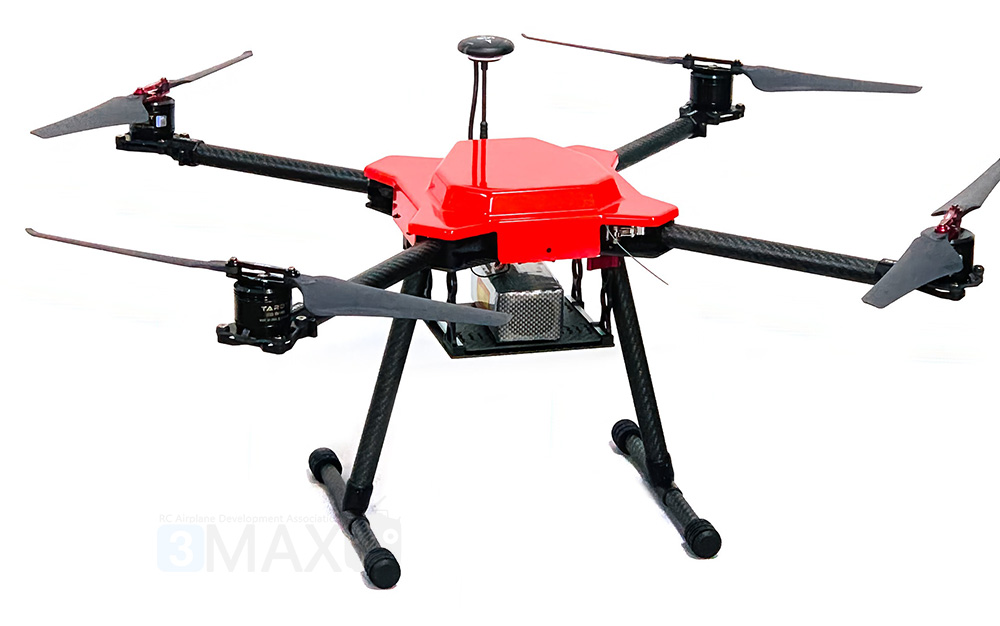

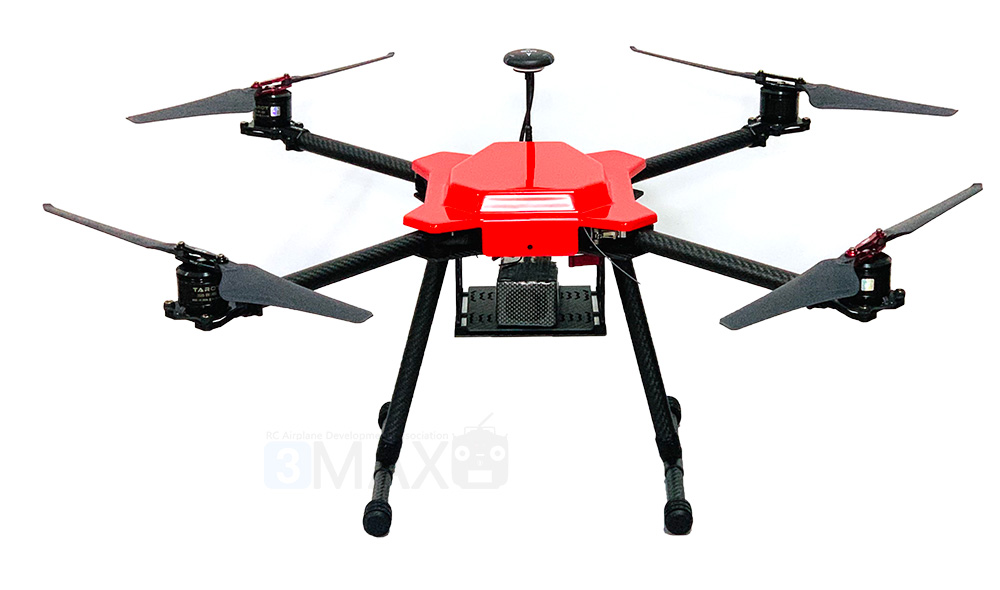

Tarot사의 770mm 휠 베이스 미니 클래스 쿼드 콥터 Q4!

Tarot Ironman 680 Pro와 X4-960mm의 중간 사이즈 모델로서 16~17in Prop을 사용, 16,000mAh 6S1P 하나로 최대 50분간 비행이 가능한 Long Range 쿼드 콥터 입니다.

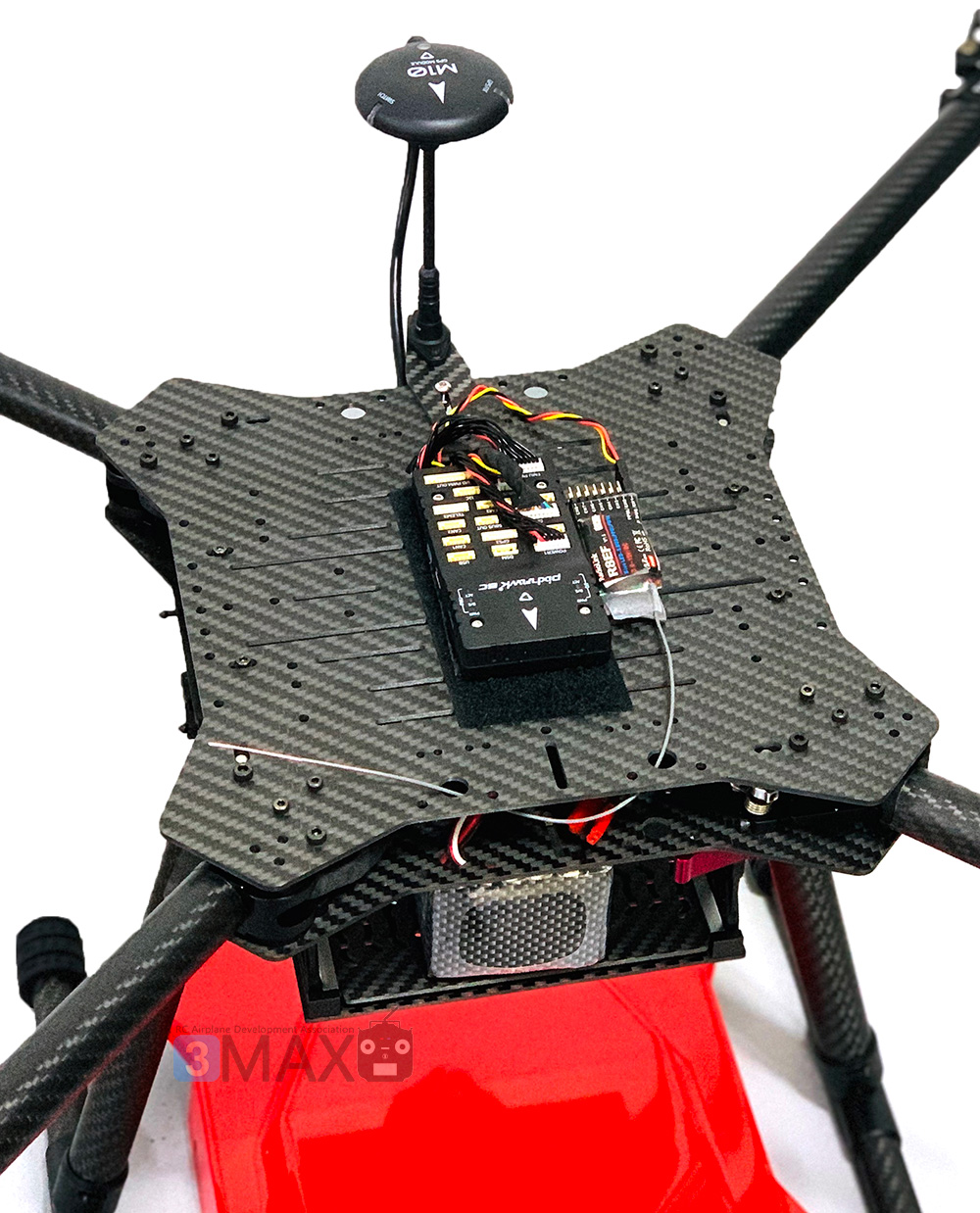

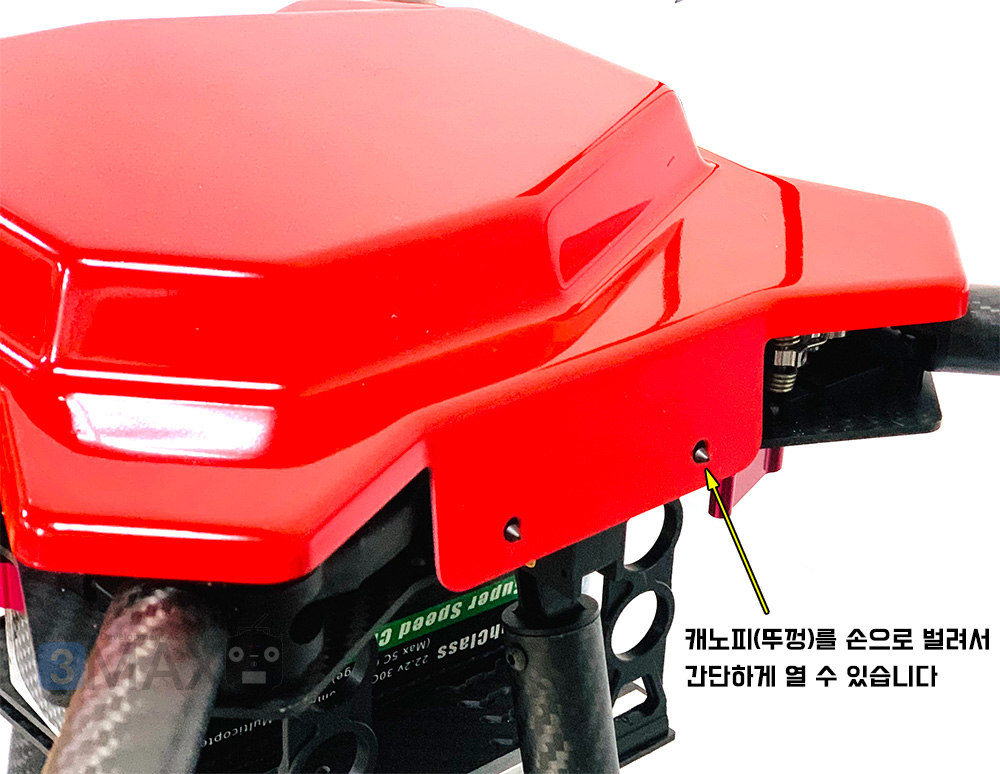

아울러 인터락 방식의 견고한 Side Folding Arm Stopper 로 구성된 770mm 휠베이스로서 넓직한 메인 프레임 바디 설계로 라즈베리 파이, 픽스 호크 등과 같은 각종 디바이스를 넉넉하게 탑재가 가능하며

하부에 슬라이딩 방식의 대형 배터리 포드(POD)를 장착, 8,000mAh~16,000mAh 6S 배터리까지 각종 미션에 적합한 배터리를 유연하게 장착하실 수 있습니다.

또한 전자식 랜딩기어가 탑재되어 있어, 비행 중 랜딩기어를 접을 수 있으며 짐벌 장착시 화각을 가리지 않도록 설계되어 있습니다.

본 제품은 순수 KIT 구성으로 모터, 프롭, 변속기, FC, 수신기, 배터리 등이 필요합니다.

- 타롯의 새로운 접이식 4축 프레임

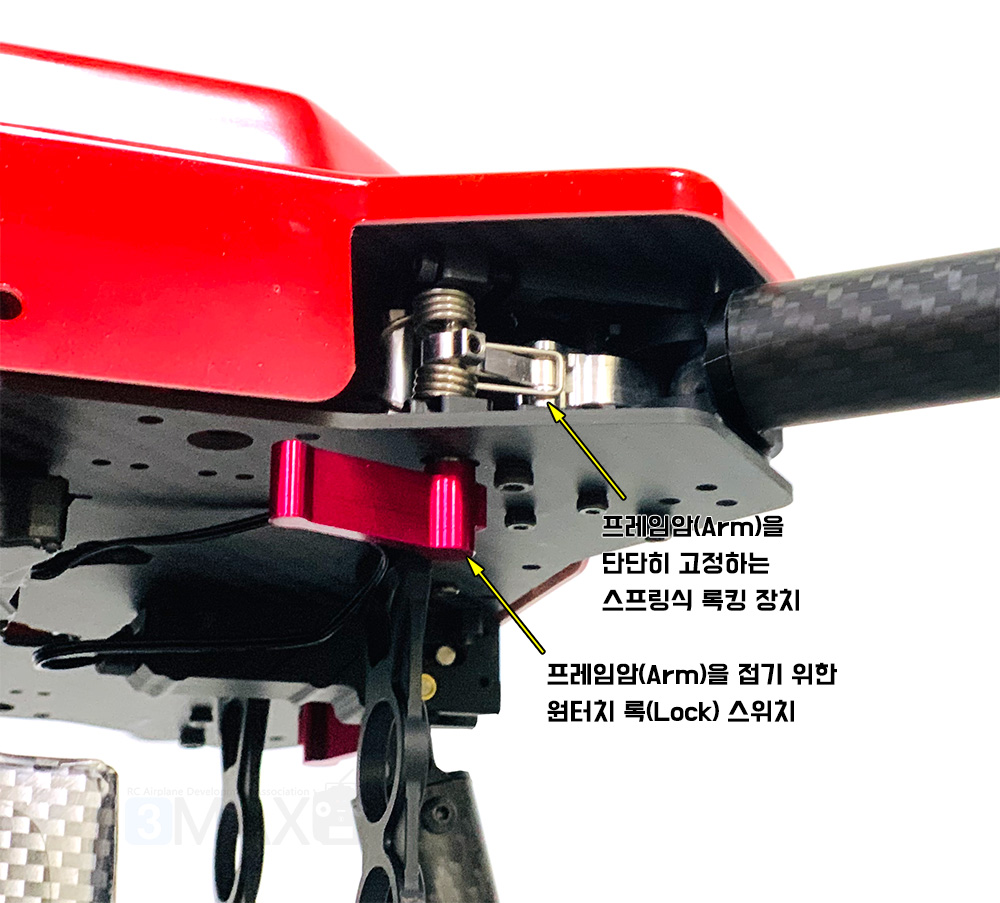

- 새로운 수평 접이식 자동 잠금 설계를 사용하여 일반적인 아래로 접히는 우산형 구조와 다른 스타일입니다.

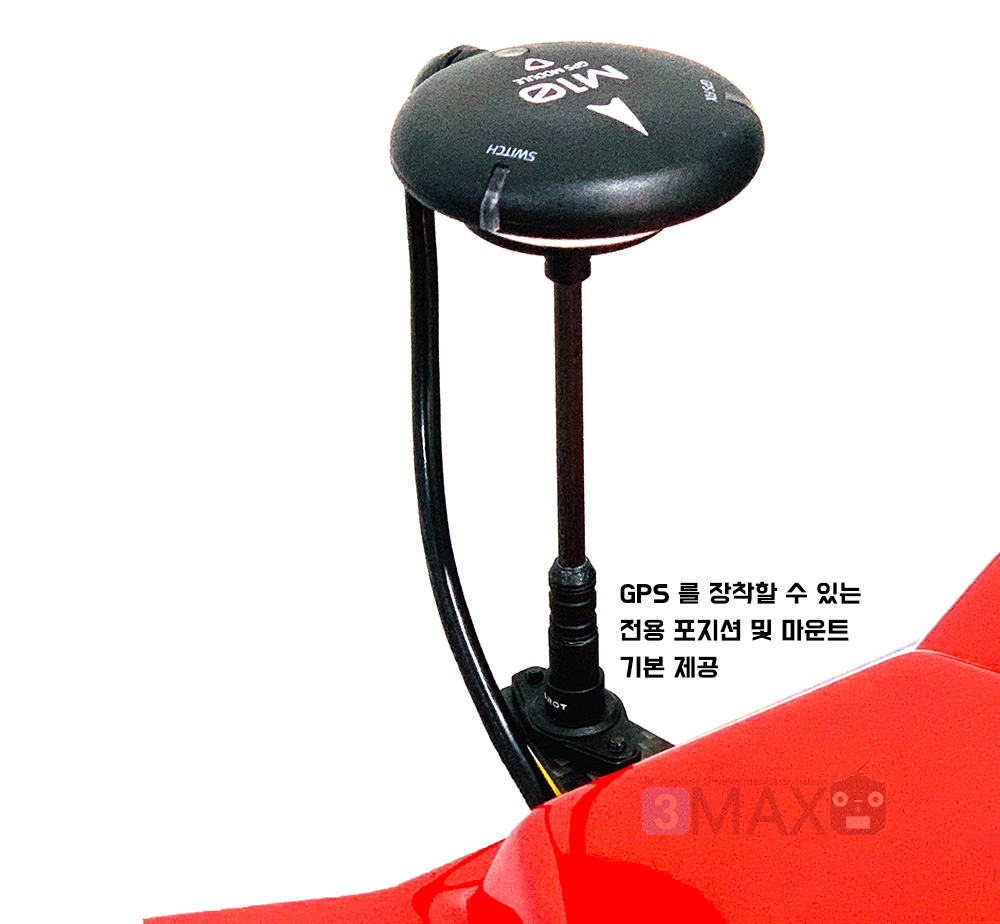

- 다양한 전자 장비를 설치하기 쉬운 대형 선반 디자인을 사용하여 설치 및 운송의 편의성이 크게 향상되었습니다.

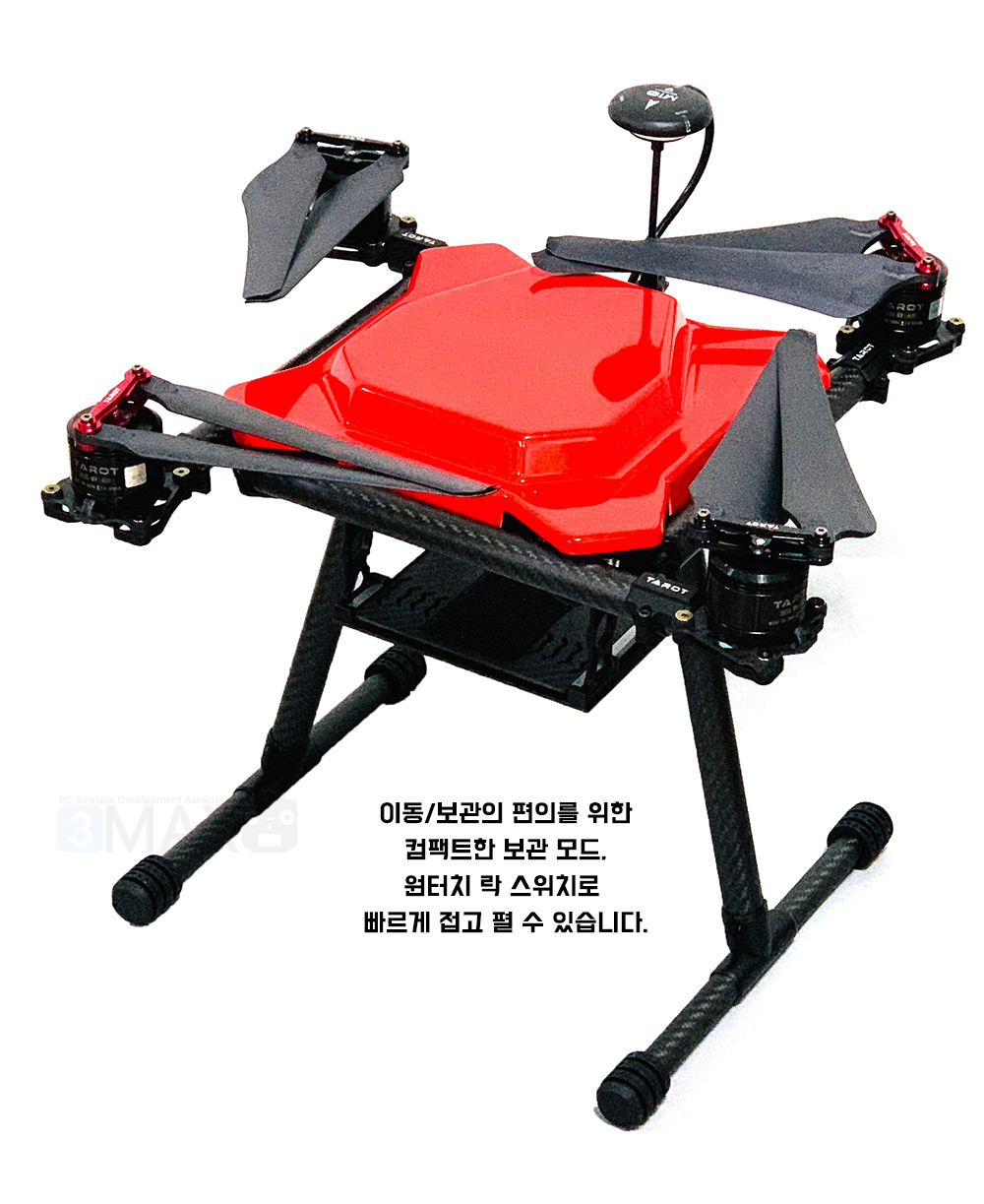

- 빠른 수평 접이식 암 사용으로, 전체 프레임을 쉽게 운반 할 수 있습니다.

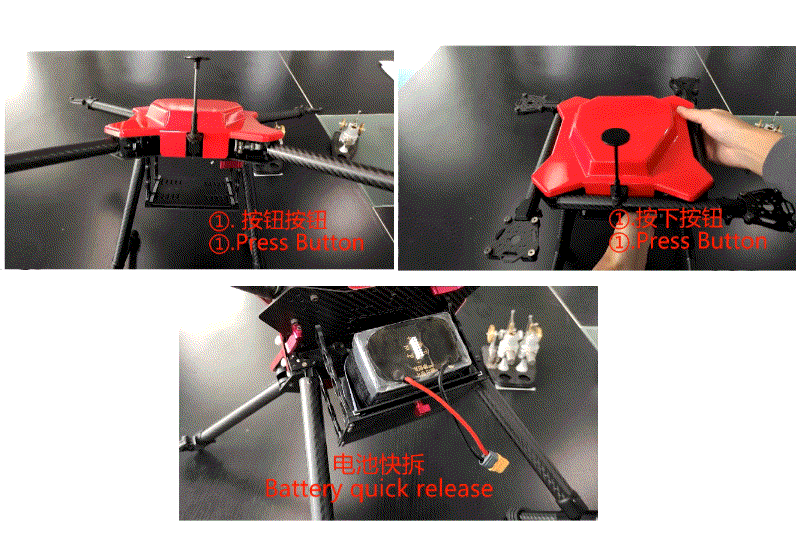

- 풀 아웃 배터리 수납 공간 디자인으로, 빠른 배터리 설치가 가능합니다.

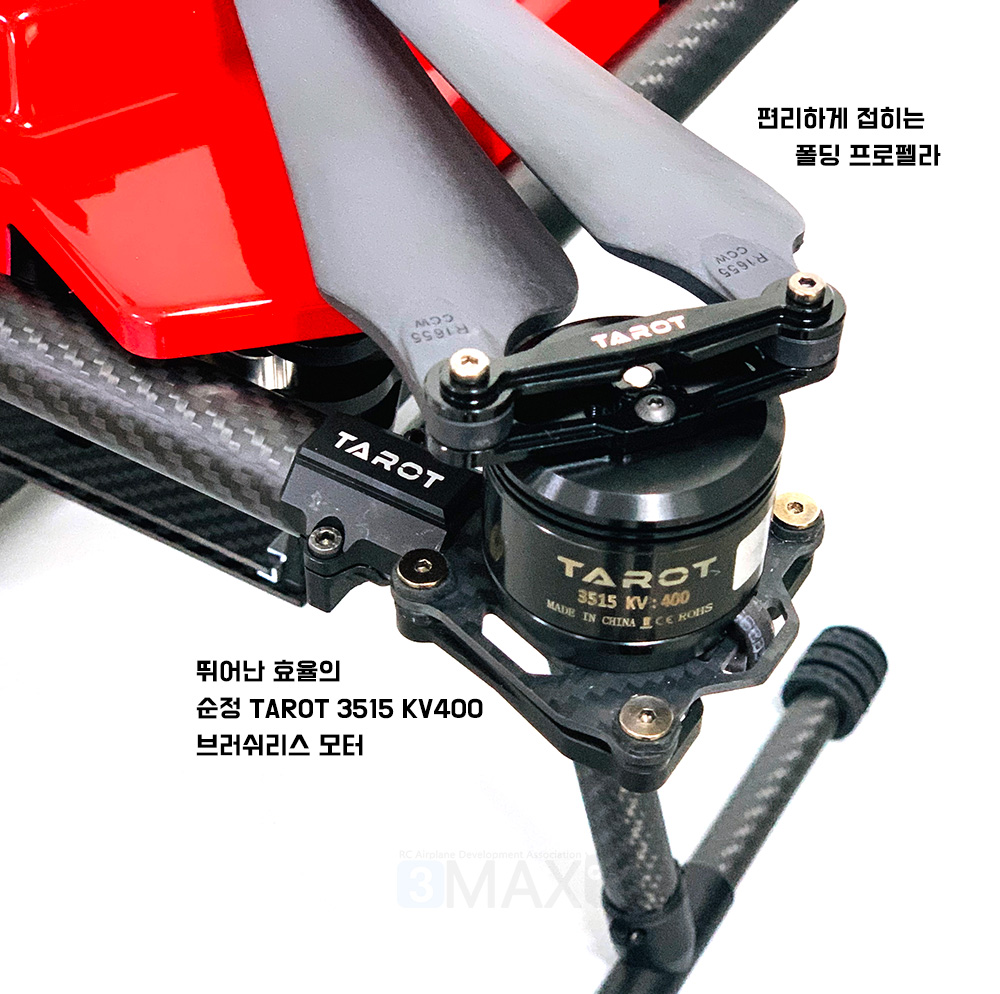

- 모터 진동이 중앙 비행 제어에 미치는 영향을 줄이기 위한 충격 흡수 모터 마운트 구조

- 분리형 금속 3방향 전동 스탠드, 견고한 베어링 랙으로 지면 안정성 보장

- 최적화된 구성으로 최대 50분까지 호버링 가능

- 순중량 : 1.70kg

- 대칭 모터 축간 거리 : 770mm

- 중심판 지름 : 190mm

- 랜딩기어 클리어런스 높이 : 256mm

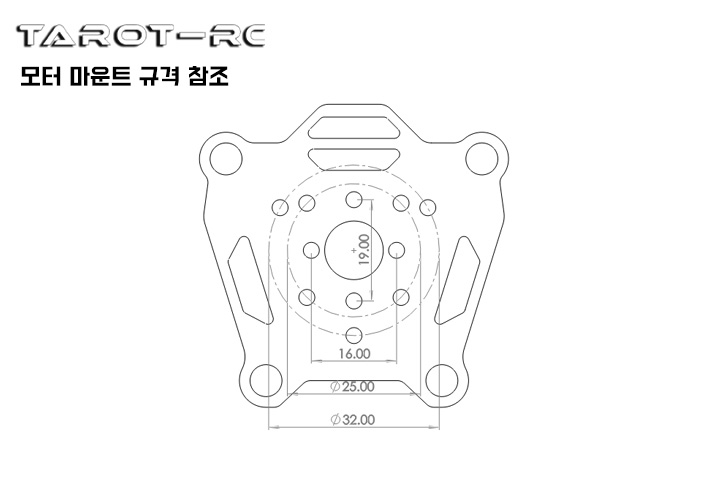

- 모터 설치 구멍 간격 : 대각선 16mm, 대각선 19m, 대칭 사변 Φ25, 정삼각형 Φ32

- 인터락 방식의 사이드 폴딩암 채용!

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 8ch 이상 조종기 및 수신기

- 충전기 : Li-Poly 충전 가능한 다목적 충전기(Bantam BC6 이상)

- 레귤레이터 : Gryphon Polaris Super BEC (Gimbal 장착시 필요)

- 배터리 사양 : 8,000mAh ~16,000mAh 6S1P (22.2V)

- Prop : 16~17inch (Max)

- Motor : 3515-400KV BL Motor (16in Prop)

- ESC : 30A~45A (Support 6S Setup)

- Flight Controller

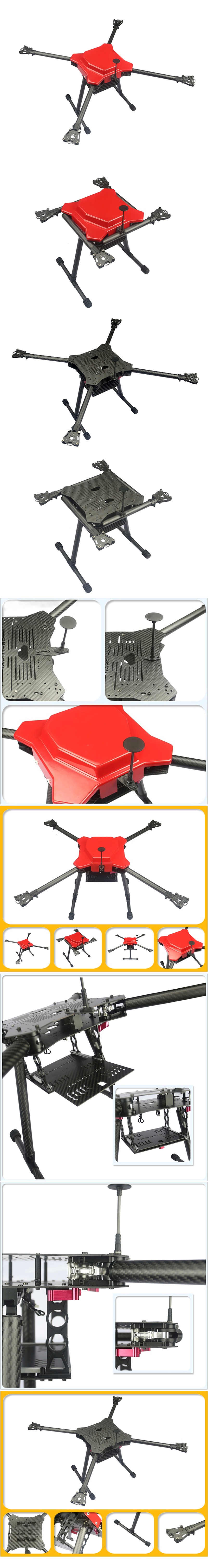

<제품 이미지>

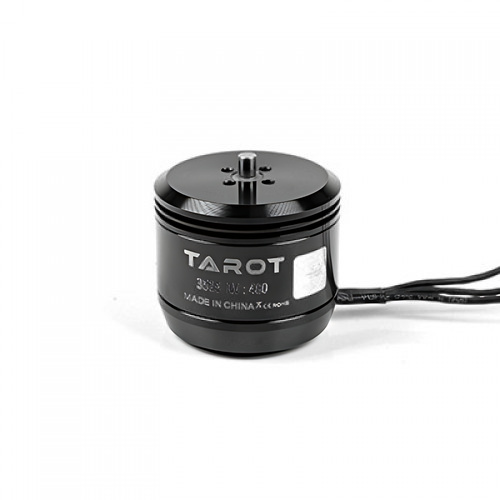

Tarot 3515-400KV BL Motor (400KV/14~16in Prop) for Drone

Tarot사의 800~1200mm Wheel base 드론용 Enduro Type Brushless Motor.

소형, 켬팩트화된 모터로서 6Cell(22.2V) 기반의 드론에 적합하며, 14in~16in Carbon/Folding Prop을 사용하시면 됩니다.

-Tarot 3515/400KV brushless motor designed for aerial photography, mapping, surveying and other long flight time application scenarios.
-Made of international standard aerospace aluminum with high precision CNC machining in Japan (precision 0.001mm)
-Each motor is inspected by strict quality standards to ensure consistency from batch to batch.

1: New semi-enclosed structure design, lightweight, high strength, fast heat dissipation, effectively prevent gravel and debris from entering the interior of the motor, with good ventilation and heat dissipation effect.
2: Use of extreme durable high-quality imported bearings, more stable rotation.
3: Fully hand-wound, each motor factory has been dynamic, static testing to ensure the consistency of the motor.
4: IP35 dustproof and waterproof protection, unique structure to provide you with better safety assurance.

- Support lithium battery section: 6S
- Propeller: 14-16 inch
- Stator diameter:35mm
- No-load current:0.5A
- Stator end thickness:15mm
- Number of stator ends:12N
- Number of motor poles:14P
- Rotational speed: 400KV±5%
- Motor outer diameter:42mm
- Shaft diameter:4mm
- Motor height:35mm
- Max. continuous current:28.4A
- Max. continuous power:630W
- Internal resistance:85mΩ
- Propeller mounting hole pitch:12mm
- Motor mounting hole distance:25mm
- Motor weight:142g

- 3515/400KV brushless motor×1
- Propeller metal mounting piece Φ2.26mm×1
- M3*6 cup head screws×4
- M3*8 semi-round head screws×4
- PC packing box×1

<제품 이미지>

[Tarot] Heavy Duty 16x6.5in Folding Prop Set (CW/CCW/w.Hub)

타롯사의 5008MR(340KV)/P5010(300KV)/4008MR(320KV)/Dualsky XM5015HD-6/7(340KV/390KV) 모터 등과 같은 중형 모터용 폴딩 프롭 세트.(유지 보수용)

헤비 리프트 타입으로서 허브가 포함된 CW/CCW 페어 세트입니다.

·The 1665 High Efficiency folding CW/CCW Propeller holder set uses new optimized airfoil design and high-strength engineered materials;
·Ensures good flexibility and airfoil stability for more than 10% efficiency gains and more power reserves;
·Suitable for all types of motors with symmetrical screw hole centres of 12 mm;
·Suitable for multi-axis multi-rotor unmanned aerial vehicles such as quadcopter,hexacopter,etc;
·Moulds made with MIKRON 5-axis machining centers in Switzerland.

Applicable motor shaft:Φ4
Total length:382mm
Propeller mounting hole:Φ3
Weight of Props (including Props Clamp)：About 34.5g/Pair
Thickness of propeller:4.5mm

1665 High-efficiency folding CW props set (red props holder) ×1
1665 High efficiency folding CCW props set (black props holder) ×1
Hexagonal half round head screw(M3*8mm) ×4

<제품 이미지>

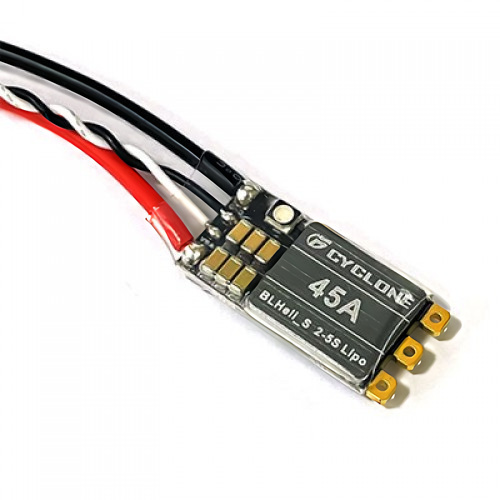

[GT Drone] 45A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

PCB 표면의 금도금 공정으로 인해 ESC 의 전류 저항 및 방열 능력을 효과적으로 개선하였습니다.

기본적으로 PWM 출력을 지원하며, Damped Light 기능이 활성화되어 소음이 적고 스로틀 반응이 더 부드럽습니다.

입력전압은 최대 6S (22.2V)까지 가능합니다.

* 제품에 투명 수축튜브가 포함되어 있습니다.

전기 단락(숏트)로 인한 손상을 방지하기 위해 반드시 수축튜브로 본 제품을 씌운 후 사용하시기 바랍니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot (150/300/600) 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

댐핑 라이트 모드, 회생 제동 기능은 모터 감속을 더 민감하고 효과적으로 만들어 제어를 더 정확하게 합니다.

능동 연속 전류 기술을 통해 배터리가 전력을 회복하여 지속 시간을 연장합니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 45A

- Input Voltage: 2S~6S(7.4V~22.2V)

- Continuous Current : 45A

- Burst Current(10s) : 55A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x28.5x5.4mm

- Weight: 6.6g(incl' Wire and Harness)

• Using the latest EFM8BB21F16G high speed control chip. By default, the hardware for PWM is turned on and the Damped Light hardware for PWM drives the motor. The noise is low and the throttle response is smoother.
• A 6-layer, 3-ounce copper-thick and high-quality for PCB is adopted, and the layered layout of large current and small control signal is adopted to Enhance the anti-interference ability. The gold plating process on for PCB surface can effectively improve the current resistance and heat dissipation ability of ESC.
• The ESC supports BLHeli-S and DShot 150/300/600 digital throttle. It has strong anti-interference ability and fast response capability.
• Integrated for RGB multi-color bright LED night light, night flight is even more dazzling.
• Damped Light mode, regenerative braking function, make motor deceleration more sensitive and effective, control more precise; Active continuous current technology, so that the battery recovery power, prolong the duration.

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

 이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

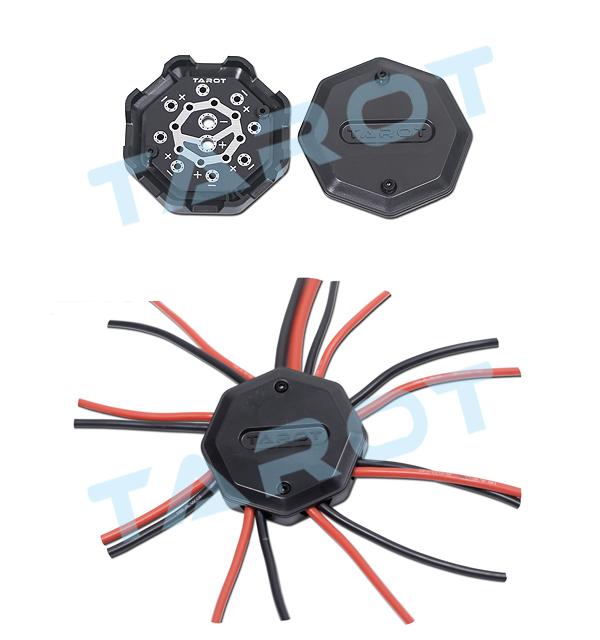

TAROT Power Distribution Hub(8 Port/Hexa)

Tarot사의 멀티콥터용 디스트리뷰션 허브.

총 8 Port의 출력 단자를 보유, Hexa급 멀티콥터에 예비 출력 포트(PCU 또는 FPV, LED용 포트)까지 겸비한 소형 컴팩트화 된 파워 디스트리뷰션 보드.

<제 원>

제품에 장착 가능한 와이어는 다음과 같습니다.

1. 전원 출력부 : 14~16AWG(3.0~3.5mm Dia.)

2. 전원 입력부 : 10~12AWG(3.5~4.5mm Dia.)

<제품 구성>

Hub shelters × 1 (60 × 50 × 7mm) 5.5g

Under the hub cap × 1 (60 × 50 × 8.5mm) 5.5g

PCB circuit board × 1 (47 × 37 × 1.7mm) 4.5g

M2 × 10mm Cup head tapping screws × 2

<제품 이미지>

아래 이미지상의 PCB의 극성에 맞춰 와이어를 솔더링 한 후 PCB 패턴을 따라 납을 흘려 넣습니다.

플라스틱 케이스를 장착 한 후 스크류 볼트를 고정합니다.

2개이상 주문시 1m씩 커팅하지 않고 수량만큼 연결하여 보내드립니다.

[AMASS] 범용 서보 연장선(Servo Extension Wire)-30cm

중국 최대의 컨넥터 메이커 AMASS사의 30cm 길이의 서보 연장 코드선입니다.

숫놈은 JR 사양, 암놈은 FUTABA 사양으로 케이블 규격에 상관없이 연장선으로 사용이 가능합니다.

수량 : 1 pcs

[AMASS] XT90 변속기쪽 콘넥터 연장선

- 기체의 변속기선 연장 또는 자작 충전잭 제작시 편리합니다.

<제품 구성>

1개 구성입니다
