[AMASS] XT-150 DEV 커넥터 배터리쪽만 4조

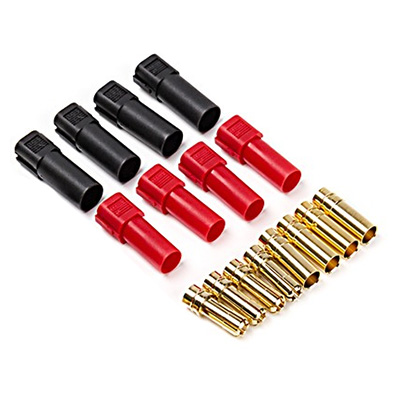

AMASS XT150 Connector for Battery Side only(4 Set)

세계 최대 컨넥터 메이커 - AMASS사의 XT150 Connector Set.(150A)

연속 전류 : 150A

최대 허용전류 : 200A(<30 Sec)

Battery 연결부 4 Set 분입니다.

<제작 방법>

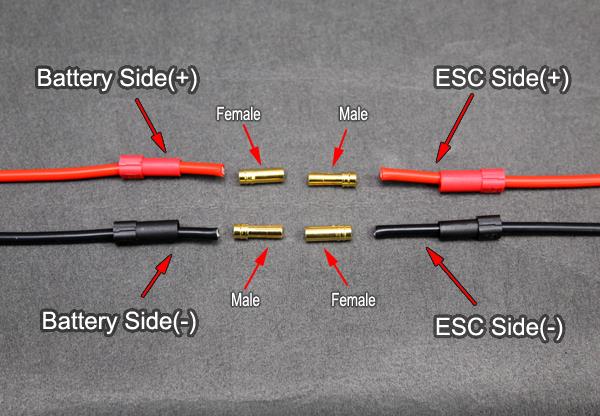

먼저 플라스틱 튜브를 넣은 후 아래와 같이 컨넥터를 솔더링합니다.(골드 컨넥터는 별매)

반드시 하우징을 먼저 와이어에 삽입 후 컨넥터를 솔더링 해야 합니다.

와이어의 직경은 최대 10AWG까지 사용 가능합니다.

모터와 변속기는 극성이 바뀐상태로 연결시 변속기의 파손 및 화재의 위험이 있으므로 유의해야 합니다.

반드시 아래 도면과 같이 연결하시기 바랍니다.

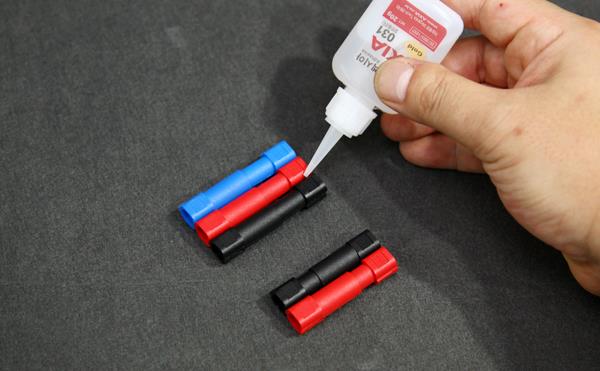

솔더링 후 컨넥터를 장착하고 필요에 따라 아래와 같이 컨넥터들을 병렬로 연결 후 순간 접칙제로 살짝 고정합니다.

완성이 되면 아래와 같이 결속됩니다.

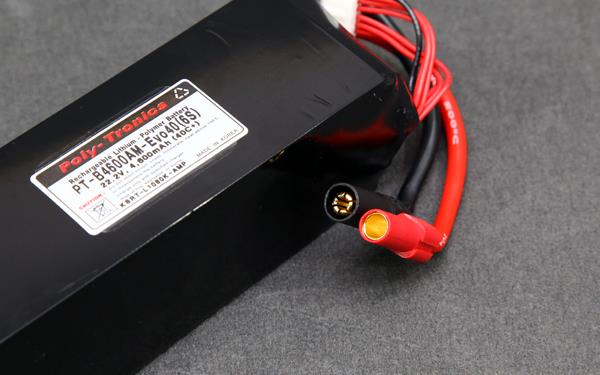

- 배터리 측

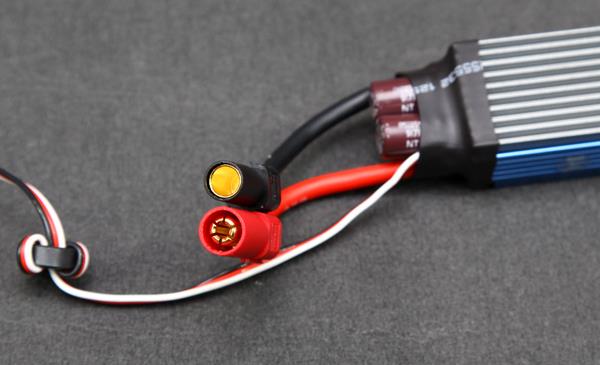

- 변속기 쪽

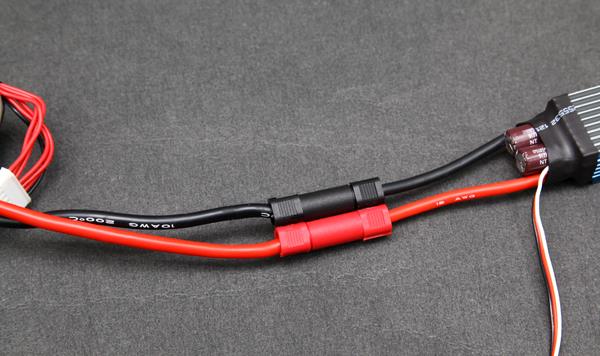

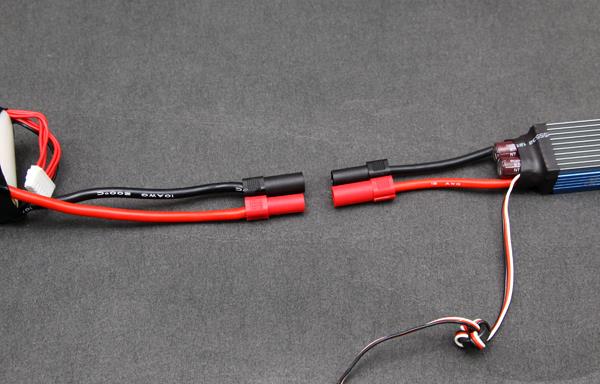

- 변속기와 배터리 연결
