[Amass] AS150U 안티스파크 커넥터 (배터리 쪽)

AMASS AS-150U Anti-Spark/HASP Connector (Battery Side)

세계 최대 RC 컨넥터 회사 AMASS사의 산업용 대용량 AS-150U 컨넥터.

정격 75A(AMASS 공식 사양서 기준)의 AS150U 규격으로서 최대 이륙 중량 35~55Kg대의 대형 드론에 적합한 컨넥터 입니다.

와이어는 8AWG까지 솔더링이 가능하며 배터리의 경우, 12,000mAh~30,0000mAh까지 사용이 가능합니다.

본 AS-150U 컨넥터는 본 와이어 하네스 시스템은 배터리쪽에 사용하는 제품입니다.(Female)

대량 구매를 원하시는 분들은 별도 견적 요청을 부탁드립니다.

- Product model: AS150U Battery Side

- Metal material: Brass gold plated

- Plastic material: PA66

- FR Level: UL94 V0

- Recommend USE: Battery

- Temperature rise: 70A ＜70℃ （1Hour）

- Weld mental: Main copper3.3; Signal pin 2.5

- CR: 0.40mΩ

- Rated voltage: 80V DC (AMASS 2025V0)

- Rated Current (RC): 75A (8AWG, 85K / AMASS 2025V0)

- Instantaneous current (참고, 공식 사양서에 없는 항목): 140A

- Use times: 1000 times

- Temperature rise: 140A ＜80℃（1min）

- Insertion Force: 3-5kg

- Temperature: -20℃ to 120℃

<제품 이미지>

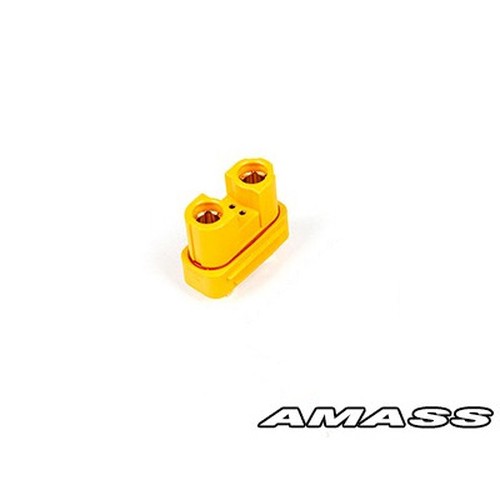

- 배터리 쪽에 연결하는 컨넥터 입니다.(수축포 별매)

<단자 솔더링 방법>

1. AS150U 컨넥터는 일반적인 XT60/90 단자와는 달리 컨넥터와 하우징이 분리되어 있습니다.

아래 이미지와 같이 배선을 준비합니다.

2. 먼저 골드 컨넥터에 와이어를 솔더링 합니다. 단자를 하우징에 고정 후 솔더링을 할 경우, 인두기의 열에 의해 하우징에 변형이 생길 수 있으므로 반드시 컨넥터가 분리된 상태에서 먼저 솔더링을 해 둡니다. (+/- 순서는 상관 없음)

3. 솔더링이 완료되면 수축포를 미리 와이어에 넣은 다음, - 드라이버와 망치로 살살 때려서 하우징 뒷면에 삽입니다.

하우징은 인서트 금형으로 되어 있어, 어느정도 힘을 가해서 때리면 "딱"하고 들어갑니다.

배터리쪽의 경우, 쇼트의 위험이 있으므로 한쪽 단자를 먼저 연결한 다음, 수축포를 히트건으로 수축하고 그 다음 단자 작업을 하는 것이 좋습니다.

AS150U 하우징에는 +/- 표시가 되어 있으므로 반드시 해당 위치에 골드 컨넥터를 삽입해야 합니다.

4. 히트건, 라이터 등으로 수축포를 수축해 주면 완성!

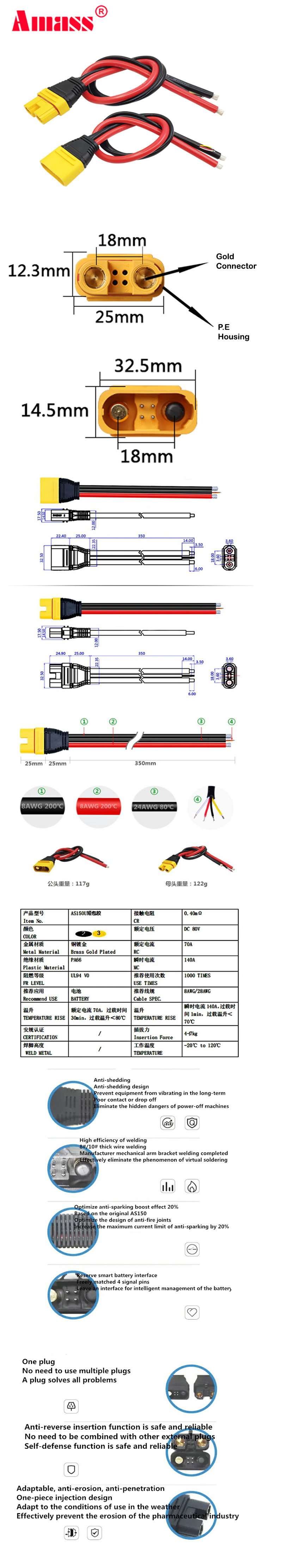

5. 골드 컨넥터 및 하우징의 규격은 아래 이미지를 참고 하세요.
