안녕하세요. 본 제품에 맞는 배터리 추천부탁드립니다.

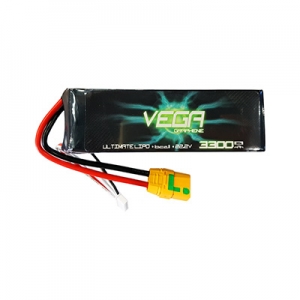

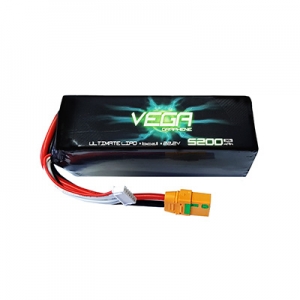

문의하신 제품에는 6셀 3000~5000mah 정도 사용하시면 됩니다. 용량이 작을수록 무게가 가볍고 저렴한 대신 비행시간이 짧고 용량이 클수록 무게가 무겁고 가격이 비싸며 비행시간이 깁니다. VEGA 베가 그래핀 6셀 22.2V 3300mAh 35C 배터리 (XT90) || VEGA 베가 그래핀 6셀 22.2V 5200mAh 35C 배터리 (XT90)

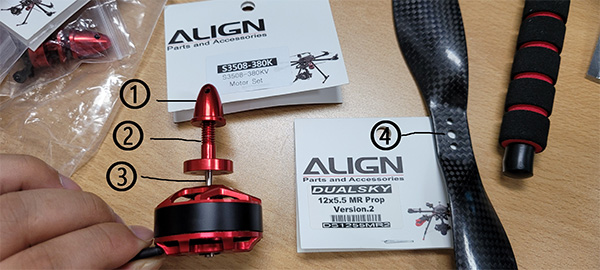

모터의 프롭 어뎁터 부품의 치수가 이상한것같습니다 - 모터 몸체 3번부분이 2번(프롭 어뎁터)의 하단 홀에 들어가지 않고 끼여서(사진이 최대한 힘줘서 끼운 상태) 동봉된 나사로 고정시킬수 없고, 또한 모터의 2번부품(프롭 어뎁터)의 기둥이 두꺼워서 세트에 포함된 프로펠러의 4번 (중앙홀)에 들어가지않아 사용할수 없

저희 쇼핑몰에서 구매하신게 맞다면 모터 구성품 중 납작한 부품으로 프로펠러와 고정을 시키시면 됩니다. 아래 이미지를 참고하시고 조립하시면 되겠습니다.

카테고리1드론/픽스호크/FPV

2산업/연구/교육용 드론›3S500 쿼드콥터 드론

2드론 프레임 키트›3중형 프레임

더 보기 ▾

S500 쿼드콥터 드론 PDB 에디션 베이직 콤보 - 헤비리프트 사양 최대 페이로드 1.0kg

Name: S500 쿼드콥터 드론 PDB 에디션 베이직 콤보 - 헤비리프트 사양 최대 페이로드 1.0kg
Brand: TAROT
SKU: QQ23593
Price: 288000 KRW
Availability: OutOfStock

상품번호 QQ23593

QuadCopter Drone PDB Edition Basic Combo (Heavy Lift/6S)

제품코드 : SRFR-086-BC2

상품번호 : QQ23593

QuadCopter Drone PDB Edition Basic Combo (Heavy Lift/6S)

판매가격 : 288,000원

상품번호 : QQ23593
※문의시 상품번호를 알려주세요

상품 분류드론/픽스호크/FPV

이 상품은 다른 분류에도 있어요

산업/연구/교육용 드론›S500 쿼드콥터 드론

드론 프레임 키트›중형 프레임

재입고 알림

실시간 문의 (오전10시~오후6시)

이미지	상품명	선택

추가 옵션상품 총합계: 0원

추가 옵션상품 총합계: 0원

옵션 상품을 포함하여 장바구니 담기 >

키트/PNP 제품 구입시 주의사항

● 제품 상세 설명을 반드시 참고하셔서 제품 구성품에 주의하십시오.

● KIT, ARF, PNP, COMBO 제품은 조종기가 포함되어 있지 않습니다.

● 모든 PNP 제품은 발송 전 개봉하여 각 전자장치 (서보, 모터, 변속기, 리트렉트, LED) 작동 테스트 후 발송됩니다.

● 아래 내용은 KIT, ARF, PNP 의 일반적인 제품 구성이며, 정확한 구성품은 각 제품의 상세 설명을 참고하십시오.

- KIT (키트) / ARF : 기체의 프레임(껍데기)와 하드웨어(링키지 등)만 있으며, 전자 기자재는 일체 미포함

- PNP : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보 등)가 함께 포함(또는 조립완료) 되어 있음. 송수신기 및 배터리 관련은 미포함.

- BNF : 기체의 프레임 및 전자 기자재(모터, 변속기, 서보, 수신기)가 조립 완료되어 있음. 조종기는 미포함이며, 특정 조종기만 사용 가능.

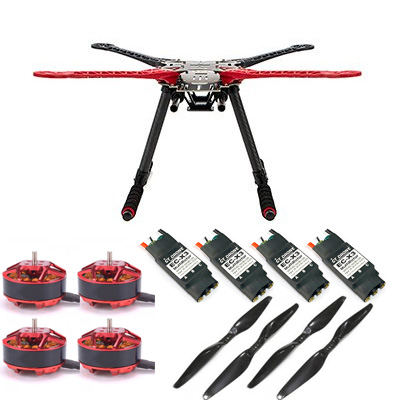

TAROT S500 Quad-Copter PDB Edition Basic Combo (Heavy Lift/6S)

타롯사의 S500 쿼드 프레임 및 모터, 변속기, 프롭이 포함된 베이직 Combo세트.

Heavy Lift 사양으로서 기체 전비 중량 외 최대 1.0Kg까지 페이로드가 장착되며 장시간 체공이 가능해 Long Range Mission에 적합합니다.

본 패키지에는 PolyTronics사의 S3508-380KV 모터 및 30A ESC, 12in Carbon Prop 등이 포함되어 있습니다.

파워 시스템은 6S(22.2V) 전용으로서 배터리는 3,400mAh-6S ~ 6,300mAh 6S(22.2V)를 사용하시면 됩니다.

• Pre-threaded brass sleeves for all frame bolts
• Locating tabs for arms
• PCB for easy and neat wiring
• Easy assembly

• Frame Diameter: 500mm
• Height: 288mm
• Weight: 445g (frame only)
• Motor Mount Bolt Holes: 16~19~25mm

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch 이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기

- Flight Contorller : Tarot ZYX-M or Pixhawk

- OSD : Tarot ZYX-OSD

- 배터리 사양 : 3,400mAh ~6,300mAh(11.1V~22.2V)

- Prop : 제품에 포함되어 있습니다.

- Motor : 제품에 포함되어 있습니다.

- ESC : 제품에 포함되어 있습니다.

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
S500 쿼드콥터 드론 PDB 에디션 키트 Black, Red Arm - 카본 랜딩기어 포함	[RTS] S3508-380KV 브러쉬리스 모터 세트 (12~13인치 / 22.2V / 배선 50cm)	[GT-Drone] 45A BLHeli_S OPTO 드론 변속기 ESC (2S~6S)
[DUALSKY] 12x5.5 MR 카본 프로펠러 정, 역 1조 (Version.2)	3.5mm 골드잭 모터쪽 1대분 (12개) + 수축튜브

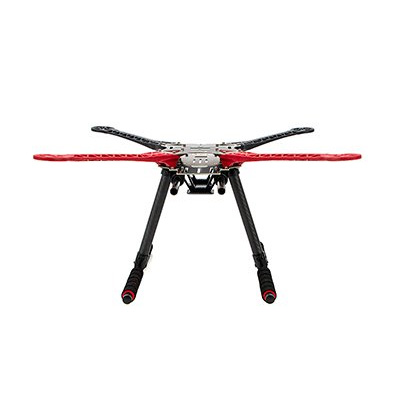

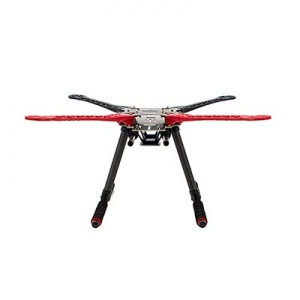

제품 구성품 1 : S500 쿼드콥터 드론 PDB 에디션 키트 Black, Red Arm - 카본 랜딩기어 포함

TAROT S500 Quad-Copter PDB Edition (CF Landing Gear) - KIT

타롯사의 S500 쿼드 프레임 세트

Power Distribution 보드가 기본 장착 되어 있어 복잡한 배선도 손쉽게 솔더링이 가능합니다.

아울러 Gimbal 및 배터리 BED를 장착, 고프로급의 짐벌과의 조합으로 항공촬영용 기체로 사용하실 수 있습니다.

카본 랜딩 스트럿 세트가 포함된 Kit Version입니다.

An excellent strong lightweight Quadcopter frame with carbon fiber landing gear and a bonus built in printed circuit board (PCB) for neat and easy wiring.

The added lift capacity of a hex configuration makes this frame ideal for carrying larger payloads such as camera systems and other electronic components.

This makes for an exceptional camera rig or simply a very agile and powerful multi-rotor frame for aerobatics!

The arms have carbon fibre rods through the center and are upswept which improves stability and provides faster forward flight.

The upper deck flight controller distribution board also includes a mini USB socket which allows for PC connectivity, so there will be no need to disassemble the frame to calibrate your flight controller.

Assembly of this frame is super simple with pre-threaded sleeves for all the frame bolts so no lock nuts are required. The motor mounts are ready to take a selection of motors with mounting hole centers of 16, 19 and 25mm once again making this a very universal frame at a very affordable price.

• Pre-threaded brass sleeves for all frame bolts
• Locating tabs for arms
• PCB for easy and neat wiring
• Easy assembly

• Frame Diameter: 500mm
• Height: 288mm
• Weight: 445g (frame only)
• Motor Mount Bolt Holes: 16~19~25mm

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch 이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기

- Flight Contorller : Tarot ZYX-M or Pixhawk

- OSD : Tarot ZYX-OSD

- 배터리 사양 : 4,600mAh ~6,300mAh(11.1V~22.2V)

- Prop : 9~12inch(Max)

- Motor : TAROT 2212-980KV(9inch Prop) 또는 PolyTronics S3508-380KV(12in Prop)

- ESC : 30A 이상(4S or Higher Setup)

조립시 주의사항

아래 이미지는 S500의 하판입니다.

전원부입니다. XT60 또는 딘스잭을 하단에 끼워 납땜하실 수 있습니다.

위, 아래로 극성이 +, -입니다. 아래 이미지와 같은 양쪽으로 납땜하시면 배터리 연결시 쇼트가 납니다.

<제품 이미지>

- 컴팩트 한 사이즈의 S500 Quad Frame

- Top View

- 하부 데크는 PDB(Power Distribution Board) 사양으로 간편하게 변속기 및 전원 등의 배선을 솔더링 할 수 있습니다.

- 최대 6,300mAh까지 장착이 가능한 Sliding Type Battery Tray

- 카본 사양의 경량 Landing Strut 및 하드랜딩 시 충격 흡수를 위한 Landing Gear Sponge 기본 포함.

- 모터 장착 예제.

모터 마운트는 12in Prop을 사용하는 PolyTronics사의 S3508-380KV 모터까지 장착이 가능하며 최대 1.0Kg의 페이로드를 들어 올릴 수 있습니다.

- 표준 62mm Common Rail Mount를 장착, GoPro급의 소형 액션캠 및 짐벌 장착도 가능합니다.

- 기체 제원표

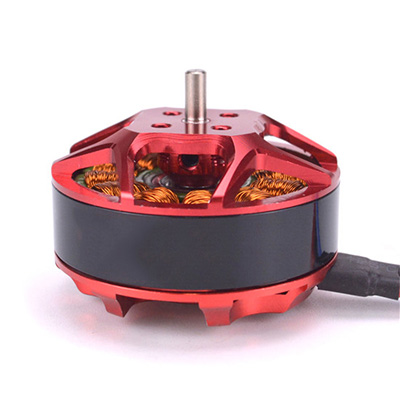

제품 구성품 2 : [RTS] S3508-380KV 브러쉬리스 모터 세트 (12~13인치 / 22.2V / 배선 50cm)

S3508-380KV Motor Set(12~13in/22.2V)

650S/680Pro 계열 휠베이스 650~700mm 미들 클래스 멀티콥터용 모터 세트.

4108MR과 동급의 모터로서 6S(22.2V)에 최적화된 모터입니다.

6S(22.2V) 기준으로, 12x5.5~13x5.5 MR 프롭을 사용하면 됩니다.

사용자 편의를 위해 3상 와이어의 길이는 50cm로 출고 됩니다.

- Stator Dia : 35mm
- Stator thickness : 8mm
- No. of stator arms : 12
- No. of stator poles : 14
- Motor KV : 380KV
- No load current(A/10V) : 0.3A
- Motor resistance : 135m
- Max continuous current : 22A/30S
- Max continuous power : 330W
- Weight : 106g
- Outside Dia : 42mm
- Shaft Dia : 3.2mm
- Body length : 26.5mm
- Overall shaft length : 33mm
- Max.lipo cell : 6S(22.2V)

<제품 이미지>

[알씨뱅크] SRFR-086-BC2 S500 쿼드콥터 드론 PDB 에디션 베이직 콤보 - 헤비리프트 사양 최대 페이로드 1.0kg

기본적으로 고정 구멍이 3개인 카본 프로펠라를 체결하기 위한 와샤가 포함되어 있으며,

APC 프로펠라와 같이 고정 구멍이 가운데 1개인 M6 규격의 프로펠라 체결을 위해서는 아래의 전용 프롭어댑터를 별도로 구입하실 수 있습니다.

[알씨뱅크] SRFR-086-BC2 S500 쿼드콥터 드론 PDB 에디션 베이직 콤보 - 헤비리프트 사양 최대 페이로드 1.0kg

[RTS] M6 Prop Adapter for S3508 Motors
4,800

제품 구성품 3 : [GT-Drone] 45A BLHeli_S OPTO 드론 변속기 ESC (2S~6S)

[GT Drone] 45A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

PCB 표면의 금도금 공정으로 인해 ESC 의 전류 저항 및 방열 능력을 효과적으로 개선하였습니다.

기본적으로 PWM 출력을 지원하며, Damped Light 기능이 활성화되어 소음이 적고 스로틀 반응이 더 부드럽습니다.

입력전압은 최대 6S (22.2V)까지 가능합니다.

* 제품에 투명 수축튜브가 포함되어 있습니다.

전기 단락(숏트)로 인한 손상을 방지하기 위해 반드시 수축튜브로 본 제품을 씌운 후 사용하시기 바랍니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot (150/300/600) 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

댐핑 라이트 모드, 회생 제동 기능은 모터 감속을 더 민감하고 효과적으로 만들어 제어를 더 정확하게 합니다.

능동 연속 전류 기술을 통해 배터리가 전력을 회복하여 지속 시간을 연장합니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 45A

- Input Voltage: 2S~6S(7.4V~22.2V)

- Continuous Current : 45A

- Burst Current(10s) : 55A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x28.5x5.4mm

- Weight: 6.6g(incl' Wire and Harness)

Using the latest EFM8BB21F16G high speed control chip. By default, the hardware for PWM is turned on and the Damped Light hardware for PWM drives the motor. The noise is low and the throttle response is smoother.
A 6-layer, 3-ounce copper-thick and high-quality for PCB is adopted, and the layered layout of large current and small control signal is adopted to Enhance the anti-interference ability. The gold plating process on for PCB surface can effectively improve the current resistance and heat dissipation ability of ESC.
The ESC supports BLHeli-S and DShot 150/300/600 digital throttle. It has strong anti-interference ability and fast response capability.
Integrated for RGB multi-color bright LED night light, night flight is even more dazzling.
Damped Light mode, regenerative braking function, make motor deceleration more sensitive and effective, control more precise; Active continuous current technology, so that the battery recovery power, prolong the duration.

<제품 이미지>

[알씨뱅크] SRFR-086-BC2 S500 쿼드콥터 드론 PDB 에디션 베이직 콤보 - 헤비리프트 사양 최대 페이로드 1.0kg

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

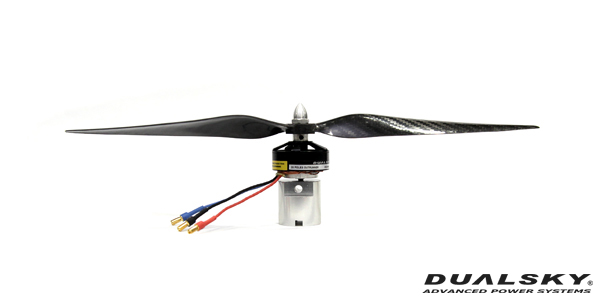

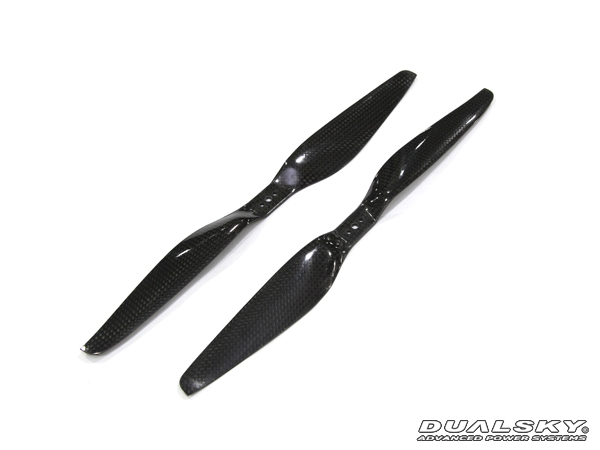

제품 구성품 4 : [DUALSKY] 12x5.5 MR 카본 프로펠러 정, 역 1조 (Version.2)

DUALSKY 12x5.5 MR Prop Version.2

Dualsky XM4005/4010 Series용 신형 카본 프롭 세트.(MR Type)

프롭 효율을 극대화하기 위해 새로운 Platform Mold를 사용, 아울러 익단 실속을 방지하기위해 Carving 방식의 EDGE 설계.

장착 방법은 아래 사진 참조

정피치/역피치 각 1Set

Bolt Hole 규격 : M3.0

<제 원>

규격 : 12x5.5inch

중량 : 11.4g/pcs

[알씨뱅크] SRFR-086-BC2 S500 쿼드콥터 드론 PDB 에디션 베이직 콤보 - 헤비리프트 사양 최대 페이로드 1.0kg

MR 와셔는 XM5010/5015와 공용으로 사용합니다.

[알씨뱅크] SRFR-086-BC2 S500 쿼드콥터 드론 PDB 에디션 베이직 콤보 - 헤비리프트 사양 최대 페이로드 1.0kg

<제품 장착 요령>

아래 프롭은 본 제품과는 다른 프롭입니다만, 장착 방법은 동일합니다.(18in이상 부터는 프롭 마운트의 4개 홀을 모두 고정합니다.)

1. 먼저 센터 홀에 프롭을 장착합니다. 정확하게 GC가 맞게 가공이 되어 있기 때문에 타이트하게 들어갑니다.

장착 후 프롭을 돌려서 좌우의 홀 구멍과 모터의 홀 구멍을 정렬합니다.

2. 모터에 포함된 메탈 프롭 마운트 디스크를 아래와 같이 올리고 모터에 포함된 M3x8 육각 볼트를 고정합니다.

한번에 볼트를 잠글 경우 수평각이 틀어질 수 있으므로 좌우를 번갈아 조금씩 잠궈 줍니다.

3. 장착 완료 사진

4. 실제 크기

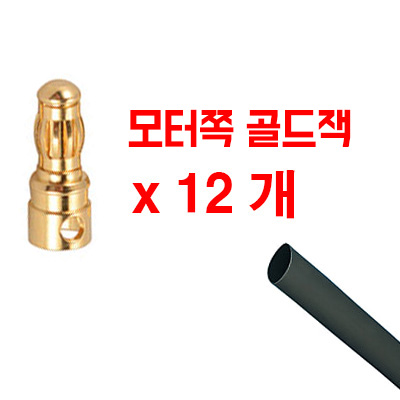

제품 구성품 5 : 3.5mm 골드잭 모터쪽 1대분 (12개) + 수축튜브

3.5mm 골드 컨넥터 (모터쪽)

일반적인 모터에 가장 많이 사용되는 제품입니다.
조립시 모터와 변속기를 연결하기 위해 필요한 부속으로,
마무리를 위해 열수축튜브도 함께 드립니다.

발송시 디자인은 변경될 수 있습니다. (규격 동일)
