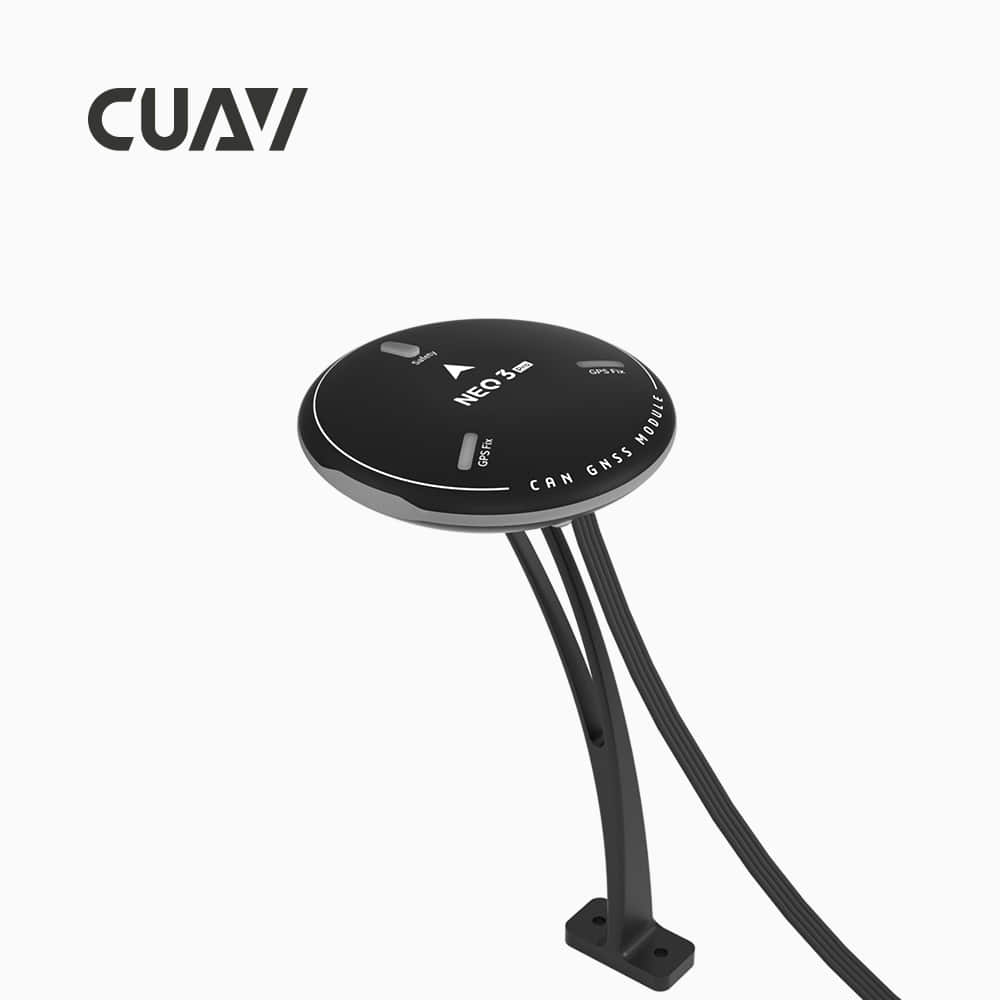

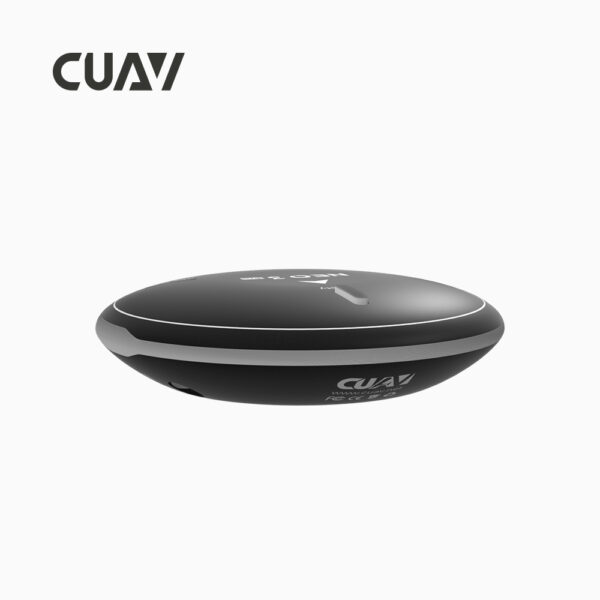

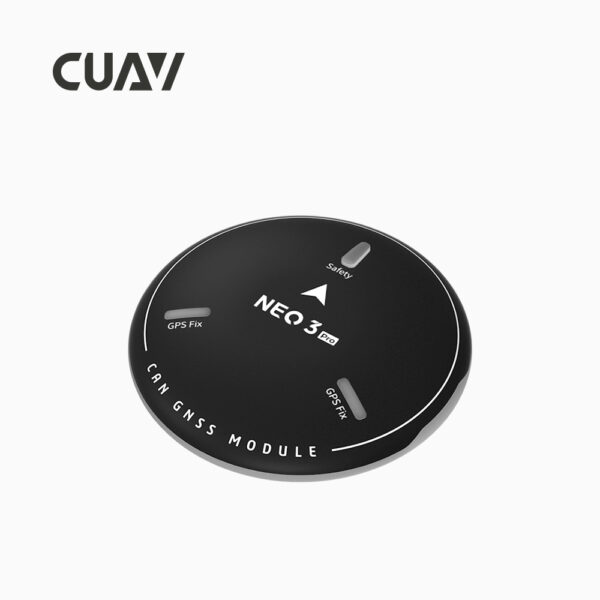

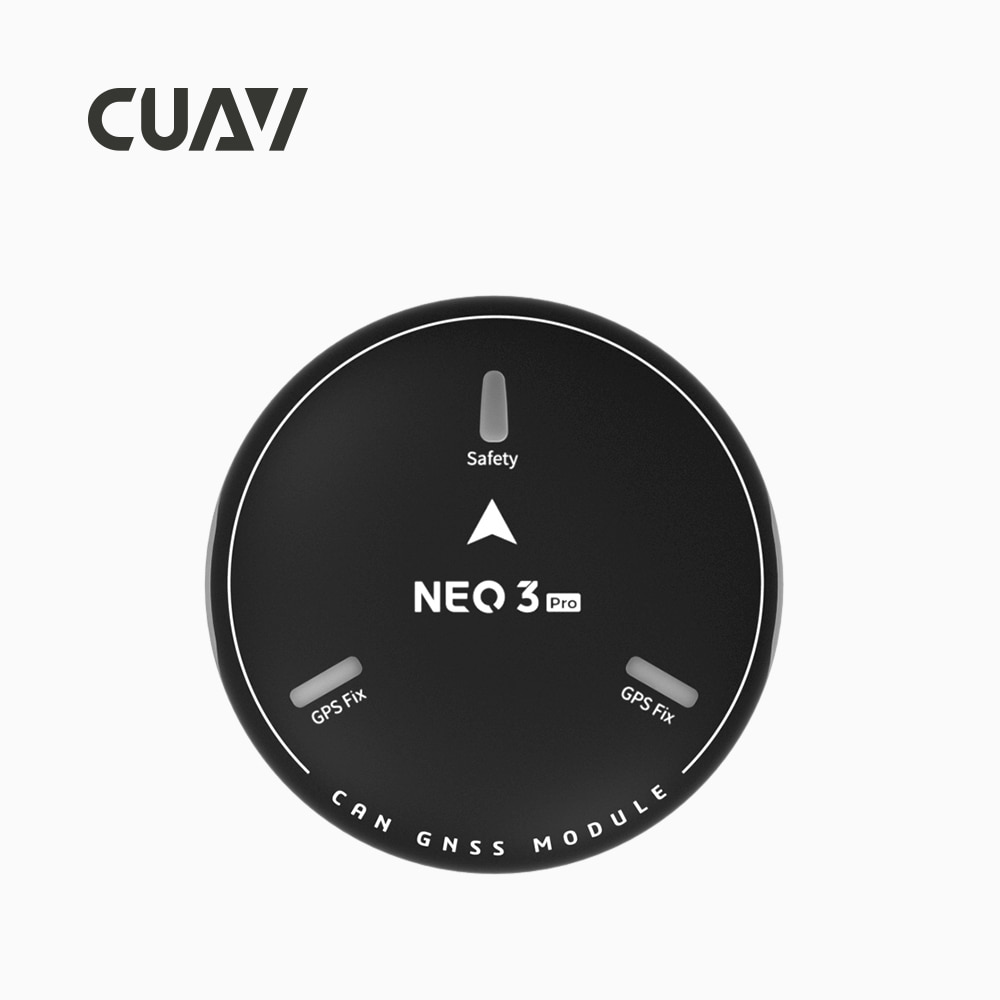

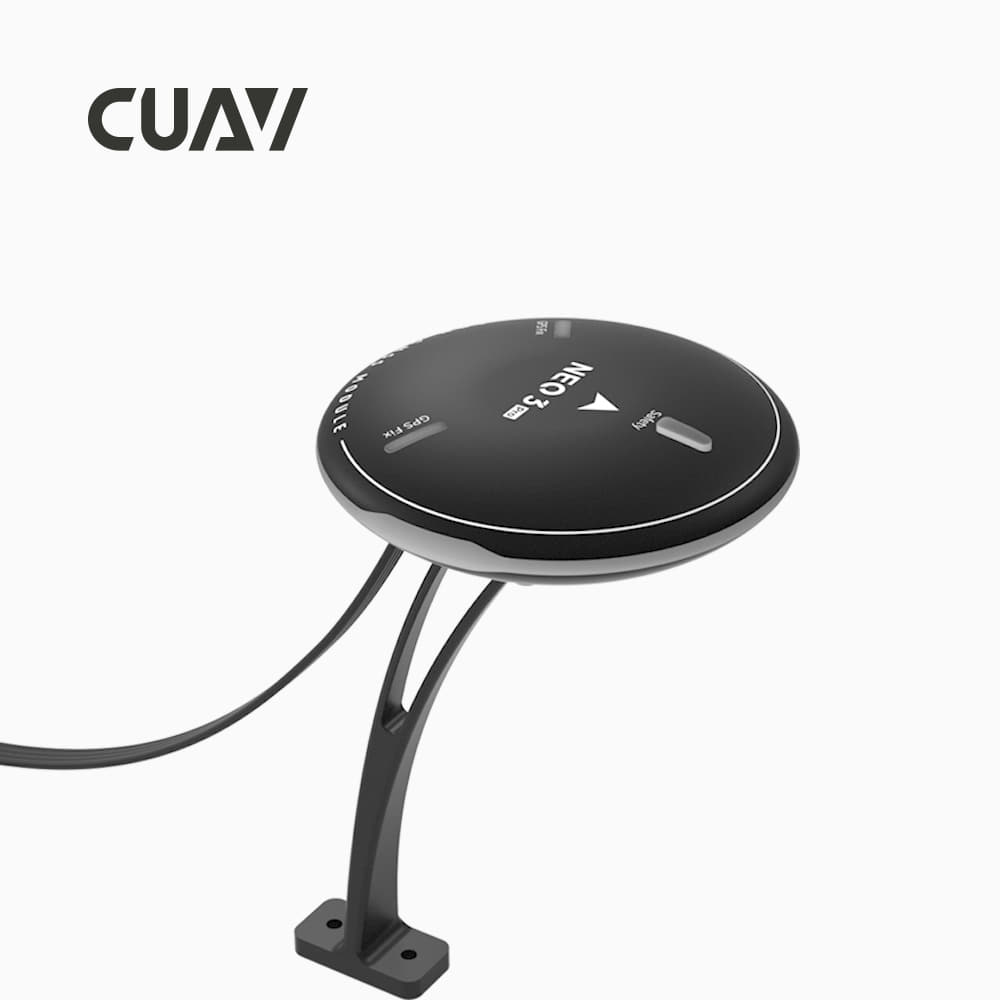

[CUAV] 픽스호크 네오3 프로 Pixhawk NEO 3 Pro GNSS U-BLOX M9N CAN BUS GPS Module

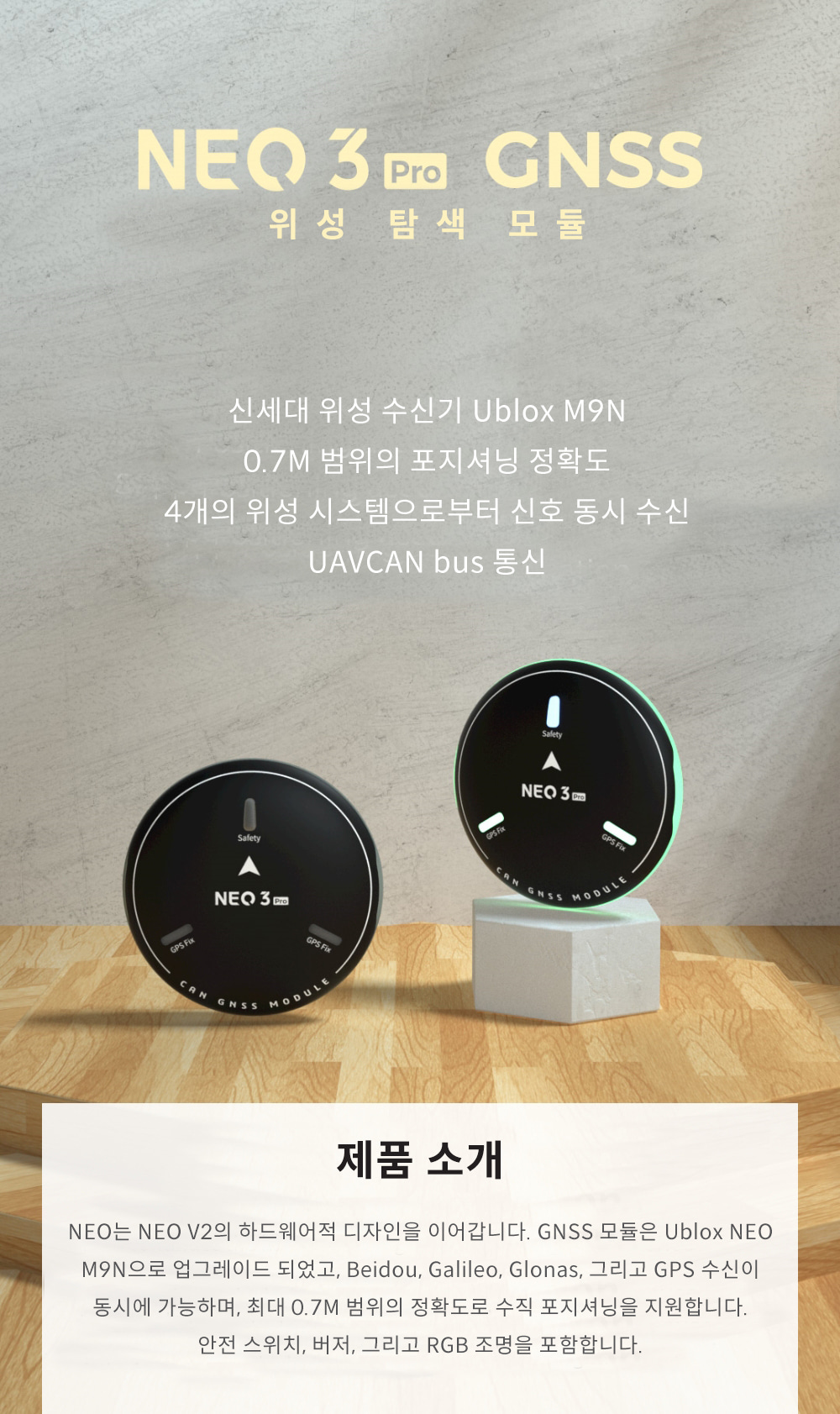

NEO 3 Pro GNSS 위성 탐색 모듈 (CAN GNSS MODULE)

신세대 위성 수신기 Ublox M9N
0.7M 범위의 포지셔닝 정확도
4개의 위성 시스템으로부터 신호 동시 수신
UAVCAN bus 통신

제품 소개
NEO는 NEO V2의 하드웨어적 디자인을 이어갑니다. GNSS 모듈은 Ublox NEO M9N으로 업그레이드되었고, Beidou, Galileo, Glonas, 그리고 GPS 수신이 동시에 가능하며, 최대 0.7M 범위의 정확도로 수직 포지셔닝을 지원합니다. 안전 스위치, 버저, 그리고 RGB 조명을 포함합니다.

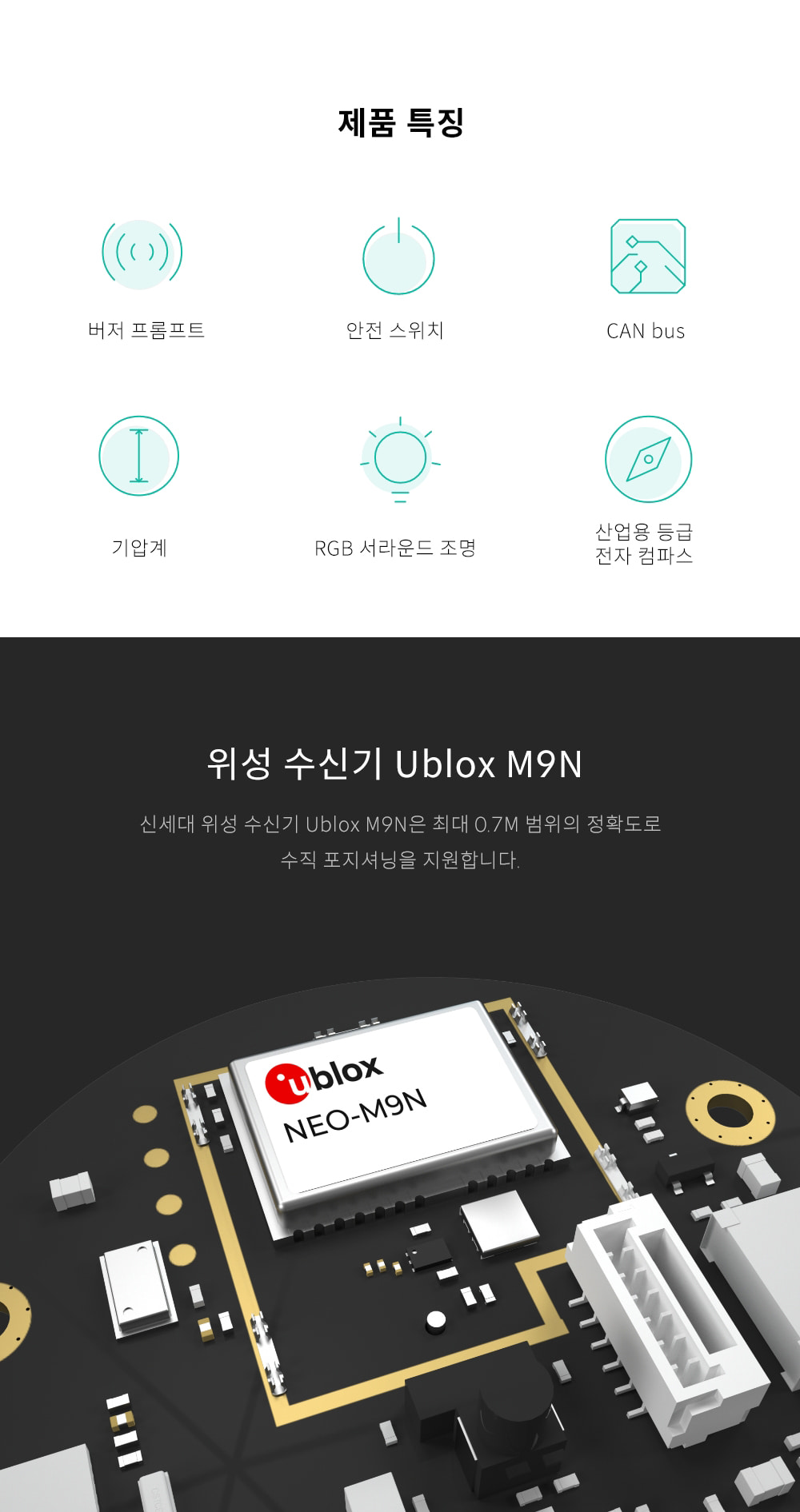

제품 특징
- 버저 프롬프트
- 안전 스위치
- CAN bus
- 기압계
- RGB 서라운드 조명
- 산업용 등급 전자 컴퍼스

위성 수신기 Ublox M9N
신세대 위성 수신기 Ublox M9N은 최대 0.7M 범위의 정확도로 수직 포지셔닝을 지원합니다.

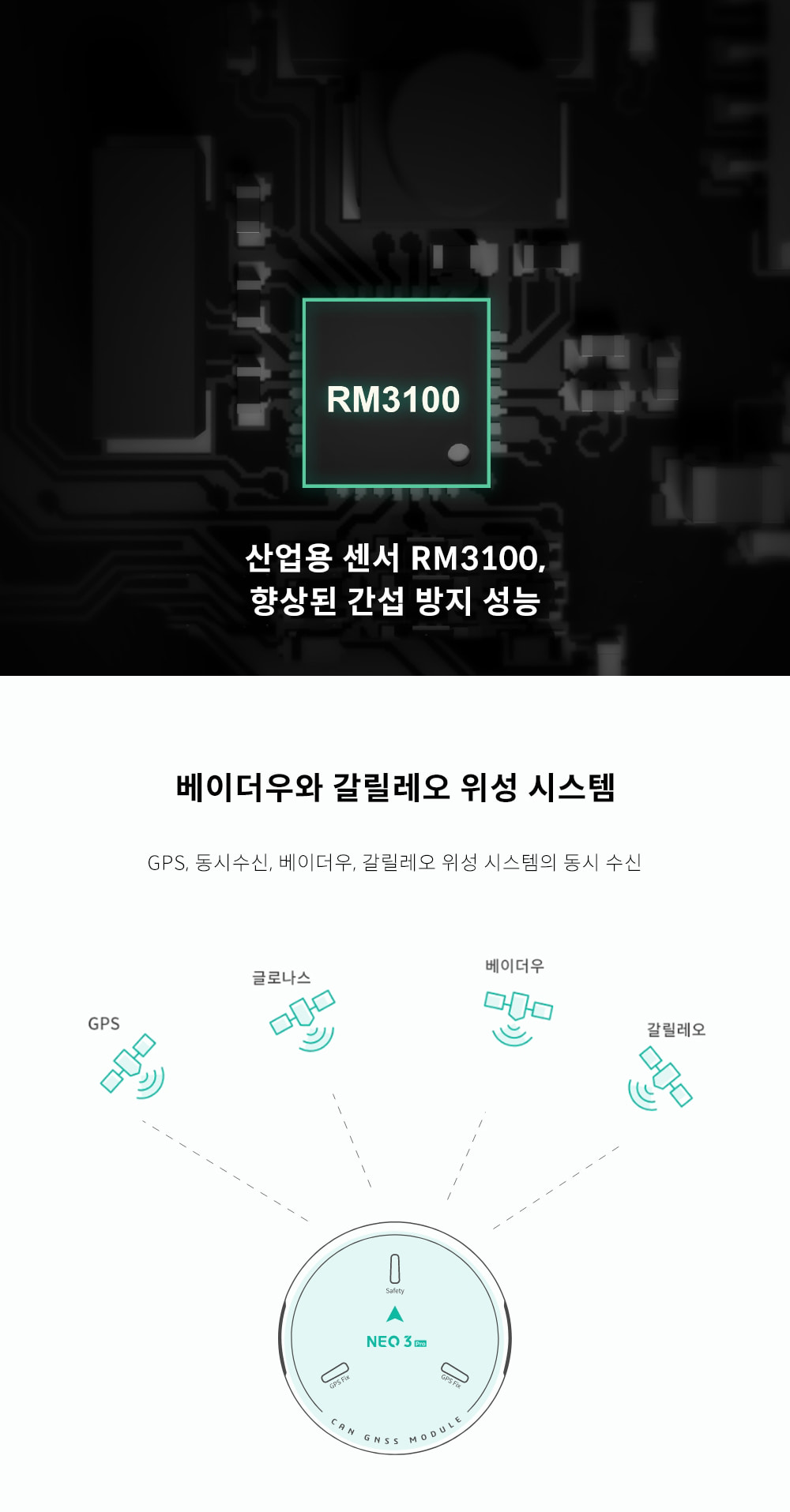

산업용 센서 RM3100, 향상된 간섭 방지 성능

베이더우와 갈릴레오 위성 시스템
GPS, 글로나스, 베이더우, 갈릴레오 위성 시스템의 동시 수신

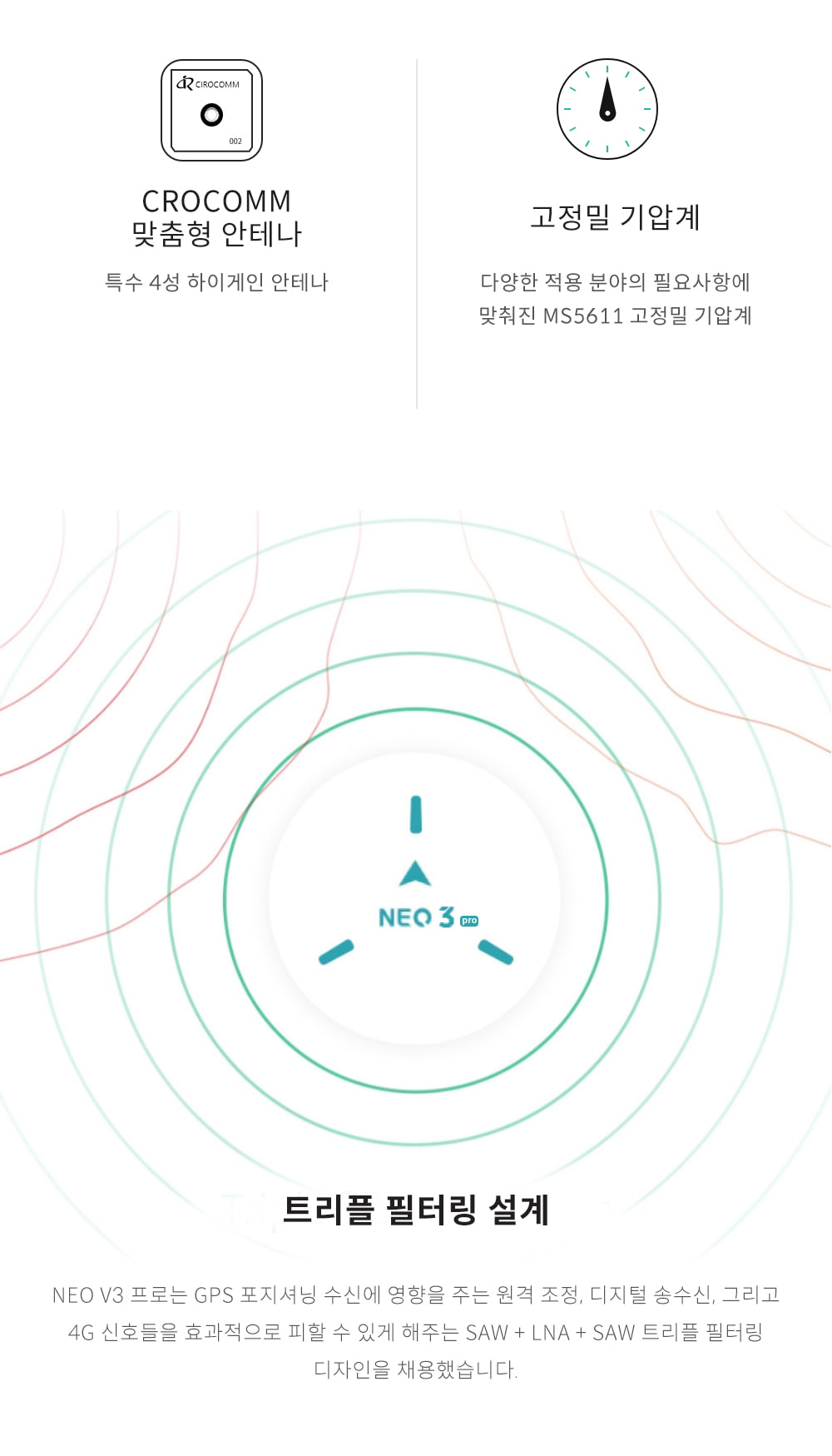

CROCOMM 맞춤형 안테나
특수 4성 하이게인 안테나

고정밀 기압계
다양한 적용 분야의 필요사항에 맞춰진 MS5611 고정밀 기압계

트리플 필터링 설계
NEO V3 프로는 GPS 포지셔닝 수신에 영향을 주는 원격 조정, 디지털 송수신, 그리고 4G 신호들을 효과적으로 피할 수 있게 해주는 SAW + LNA + SAW 트리플 필터링 디자인을 채용했습니다.

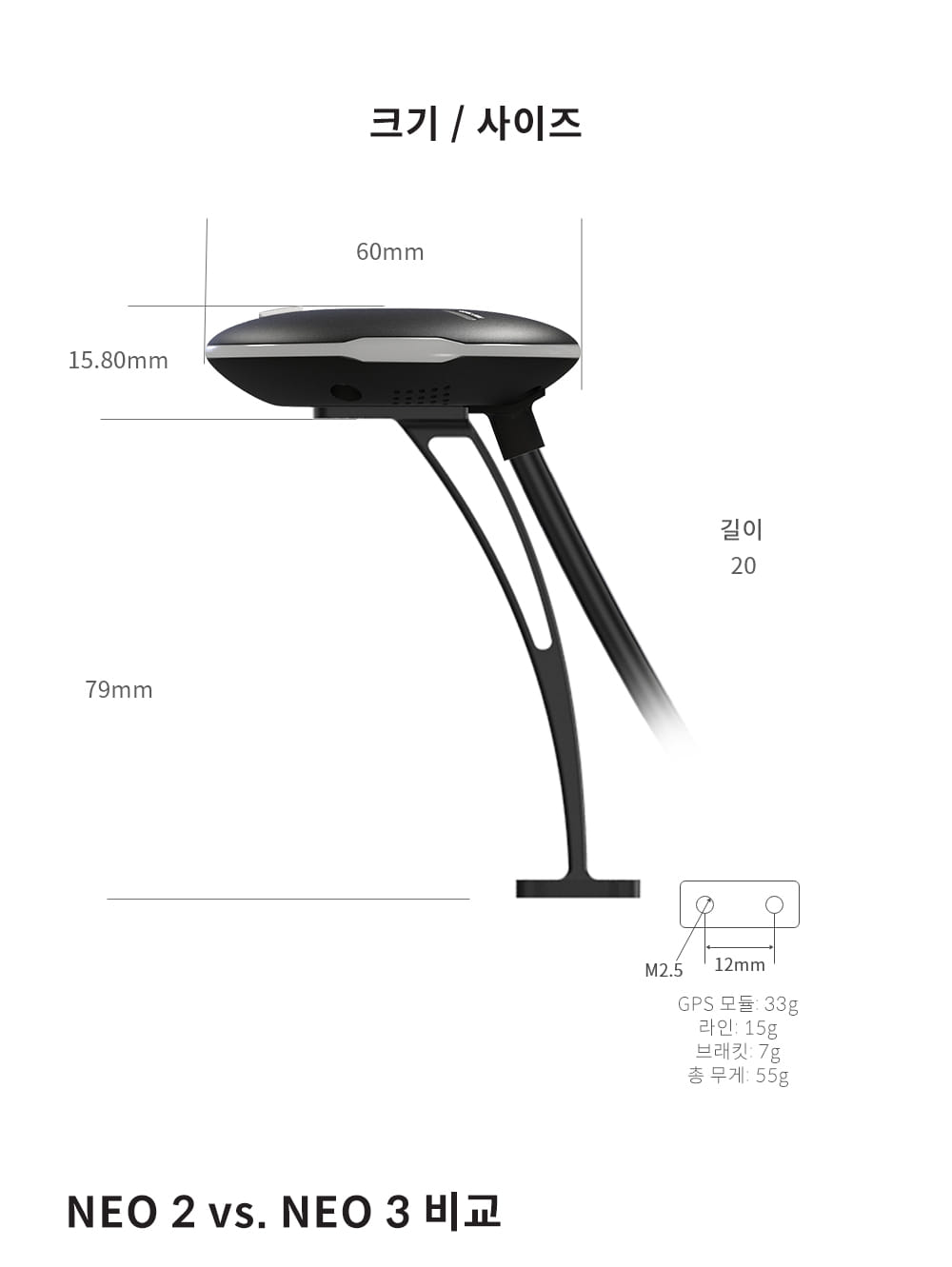

크기
- 모듈: 60mm x 15.80mm
- 스탠드 높이: 79mm
- 스탠드 고정 구멍: M2.5, 간격 12mm
- GPS 모듈 무게: 33g
- 라인 무게: 15g
- 브래킷 무게: 7g
- 총 무게: 55g

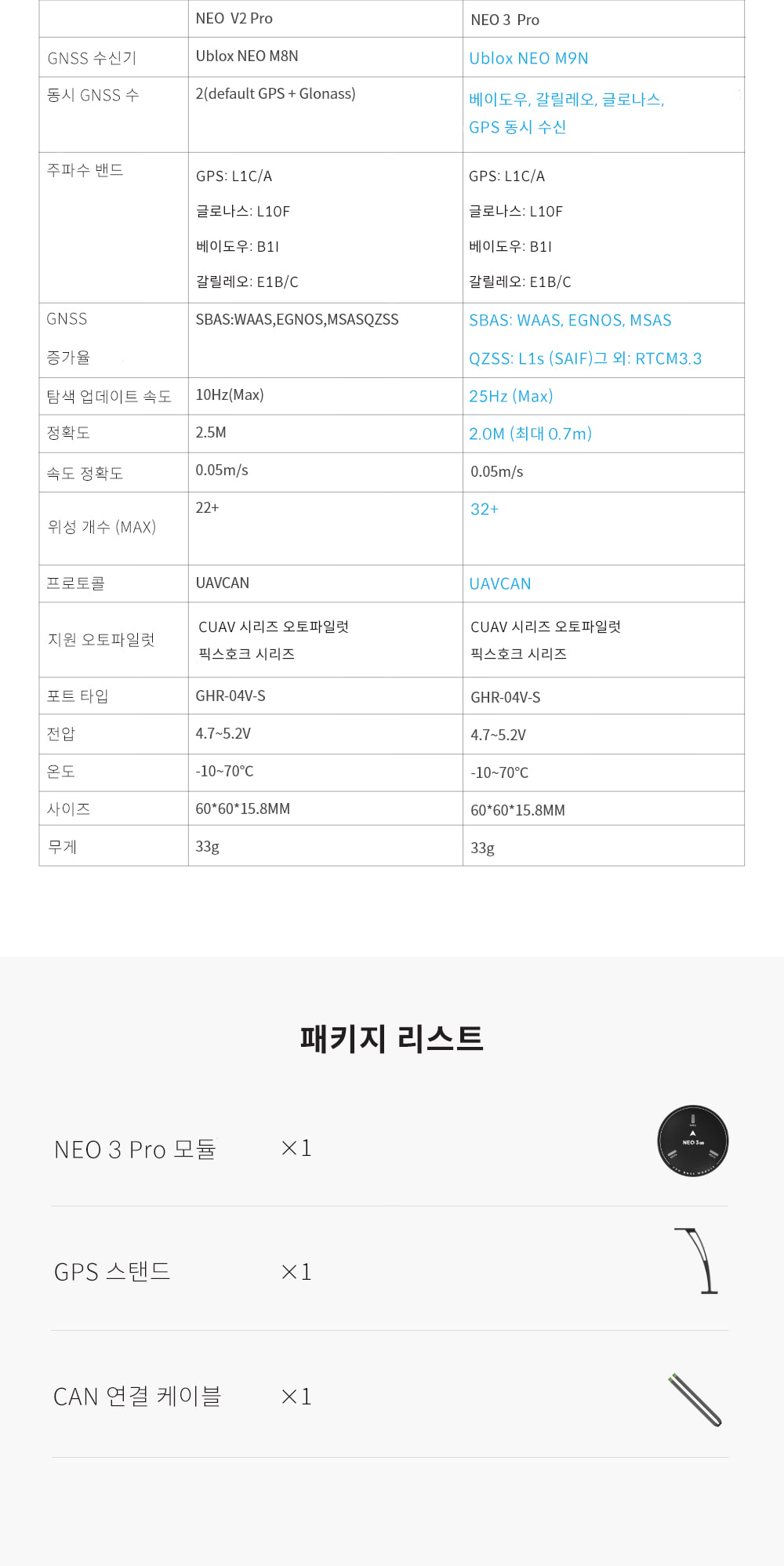

NEO 3 Pro 규격 (괄호는 NEO V2 Pro)
- GNSS 수신기: Ublox NEO M9N (Ublox NEO M8N)
- 동시 GNSS 수: 베이더우, 갈릴레오, 글로나스, GPS 동시 수신 (2 - 기본 GPS + Glonass)
- 주파수 밴드: GPS L1C/A, 글로나스 L1OF, 베이더우 B1I, 갈릴레오 E1B/C
- GNSS 증강: SBAS: WAAS, EGNOS, MSAS / QZSS: L1s (SAIF) / 그 외: RTCM3.3
- 탐색 업데이트 속도: 25Hz (Max) (10Hz)
- 정확도: 2.0M (최대 0.7m) (2.5M)
- 속도 정확도: 0.05m/s
- 위성 개수(MAX): 32+ (22+)
- 프로토콜: UAVCAN
- 지원 오토파일럿: CUAV 시리즈 오토파일럿, 픽스호크 시리즈
- 포트 타입: GHR-04V-S
- 전압: 4.7~5.2V
- 온도: -10~70℃
- 사이즈: 60*60*15.8mm
- 무게: 33g

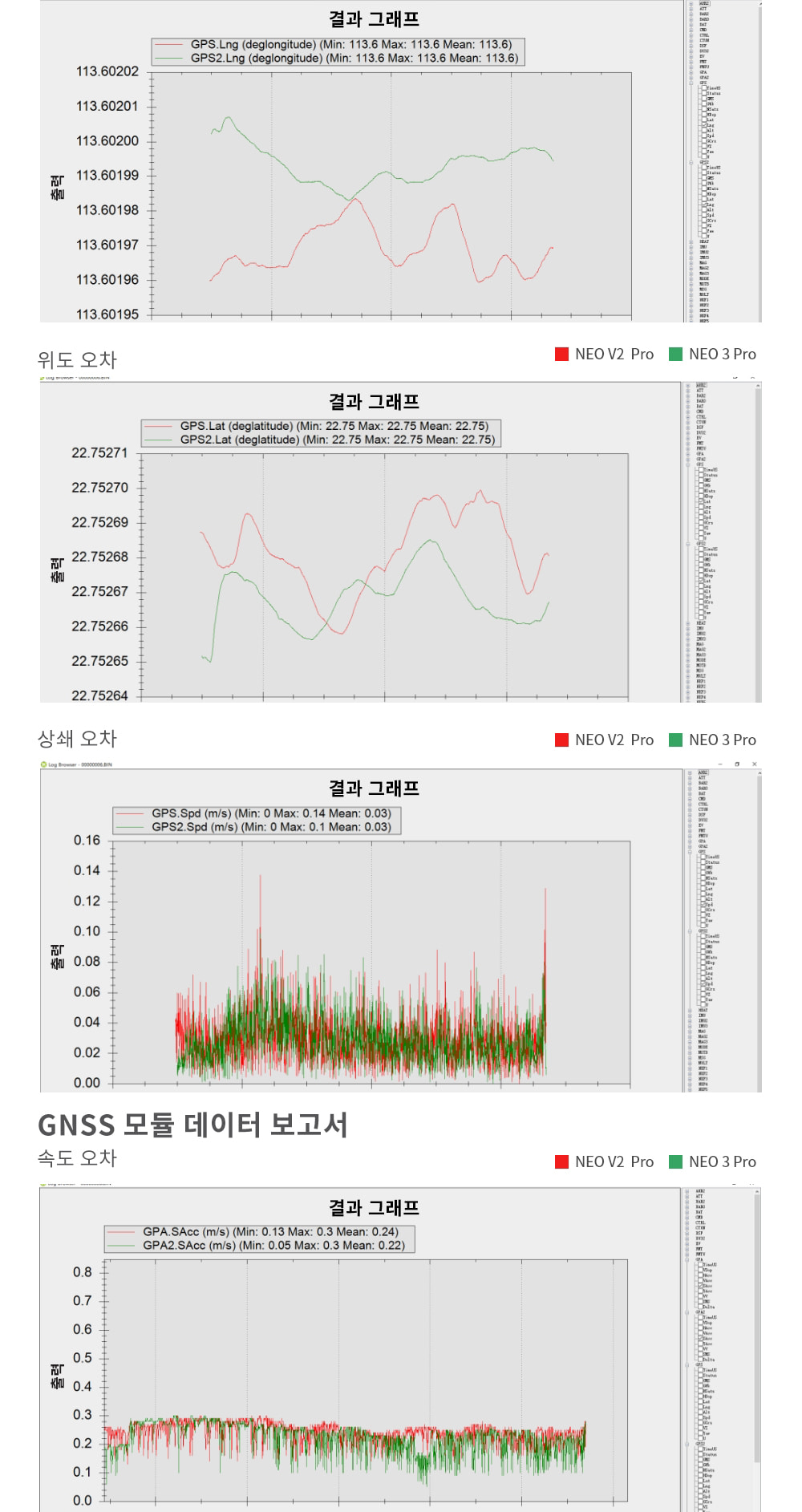

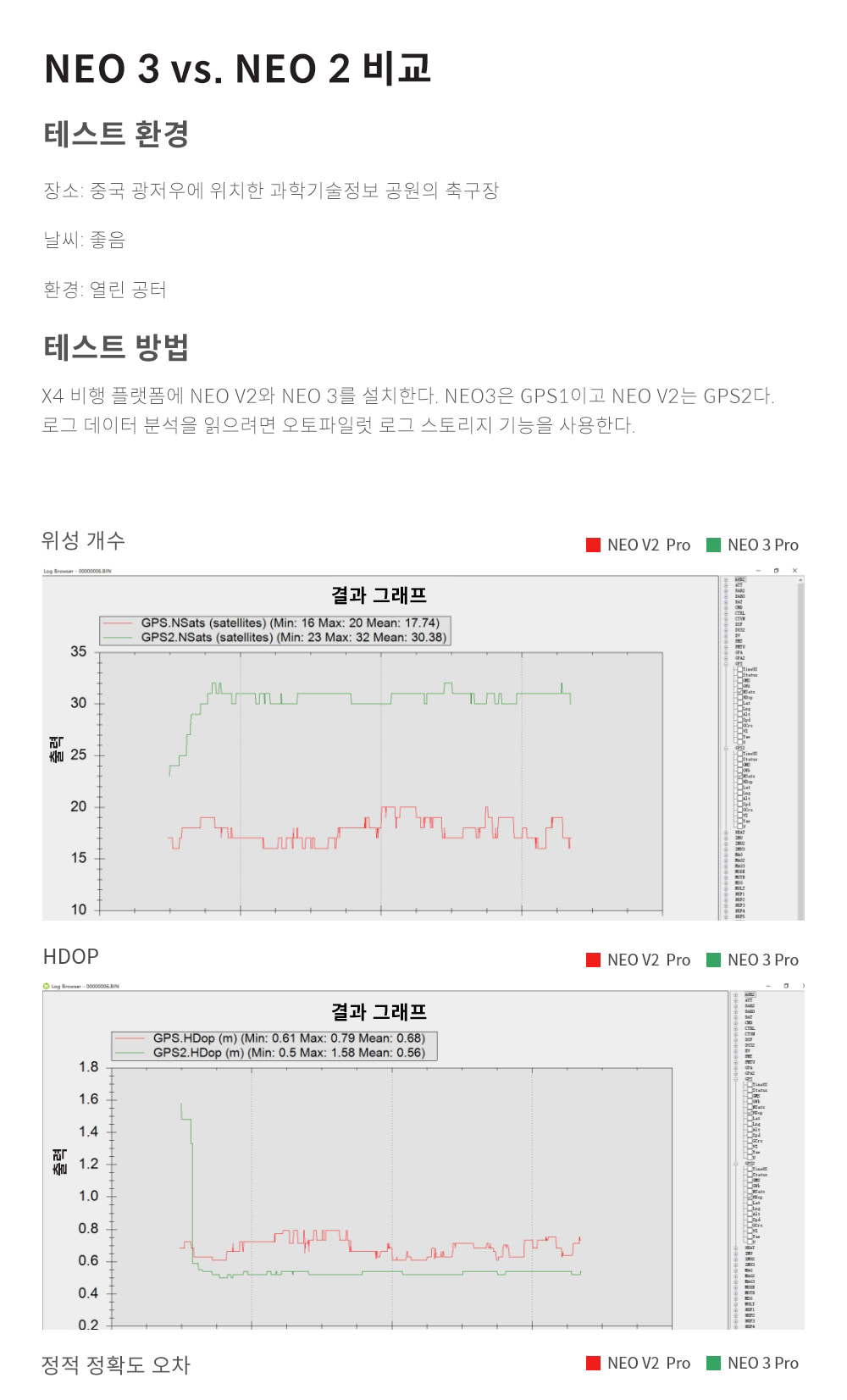

NEO 3 vs. NEO 2 비교 시험
- 장소: 중국 광저우에 위치한 과학기술정보 공원의 축구장
- 날씨: 좋음
- 환경: 열린 공터
- 방법: X4 비행 플랫폼에 NEO V2와 NEO 3를 설치(NEO 3은 GPS1, NEO V2는 GPS2)하고 오토파일럿 로그 스토리지 기능으로 로그 데이터를 분석

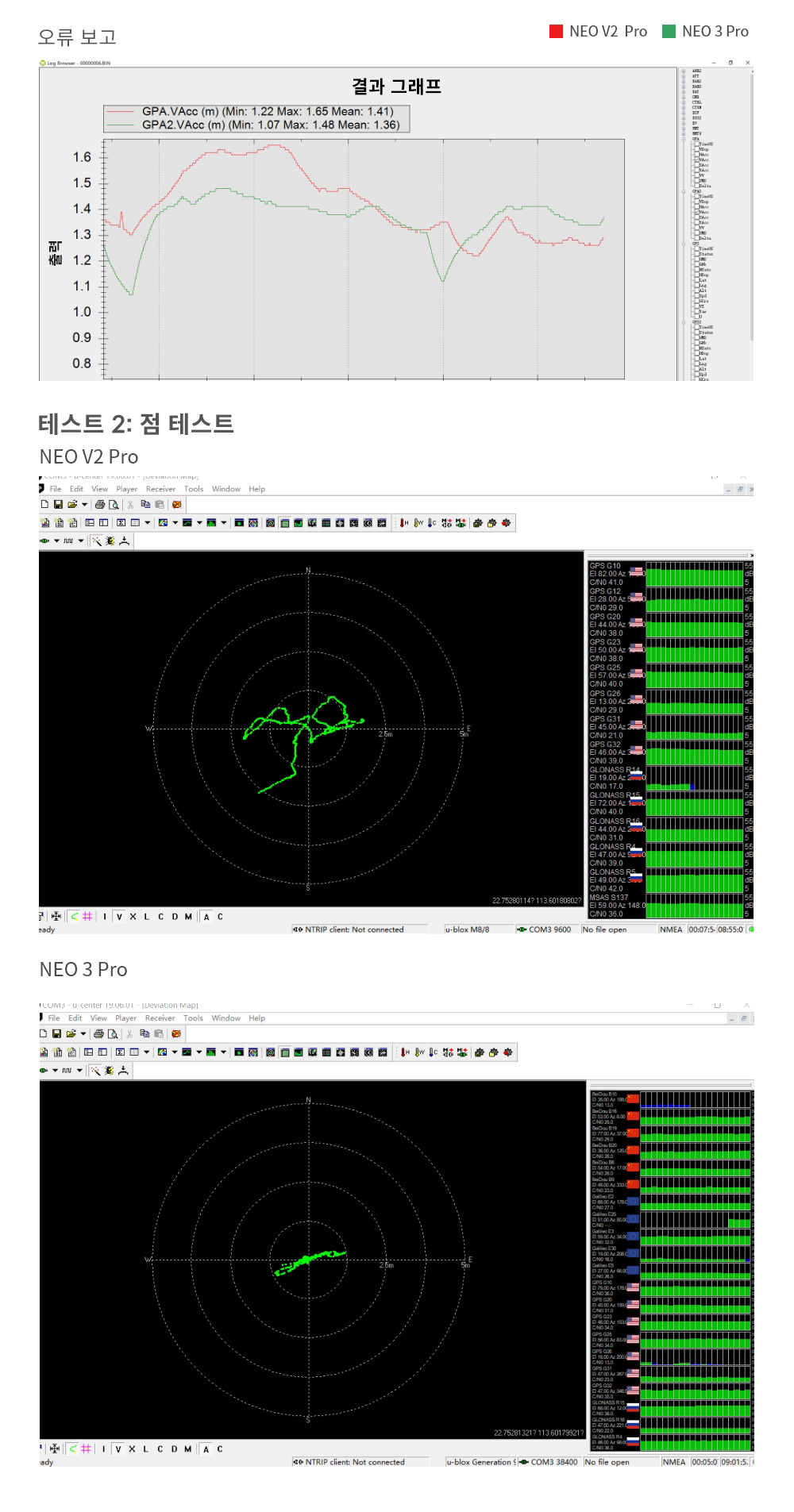

- 비교 항목: 위성 개수, HDOP, 정적 정확도 오차(경도·위도), 상쇄 오차, 속도 오차, 오류 보고, 점 테스트

패키지 리스트
- NEO 3 Pro 모듈 1
- GPS 스탠드 1
- CAN 연결 케이블 1

KC 인증: R-R-cdr-NEO3Pro
본 제품은 KC 전파 인증을 획득한 제품으로 안전 기준을 준수하여 안심하고 사용하실 수 있습니다.
