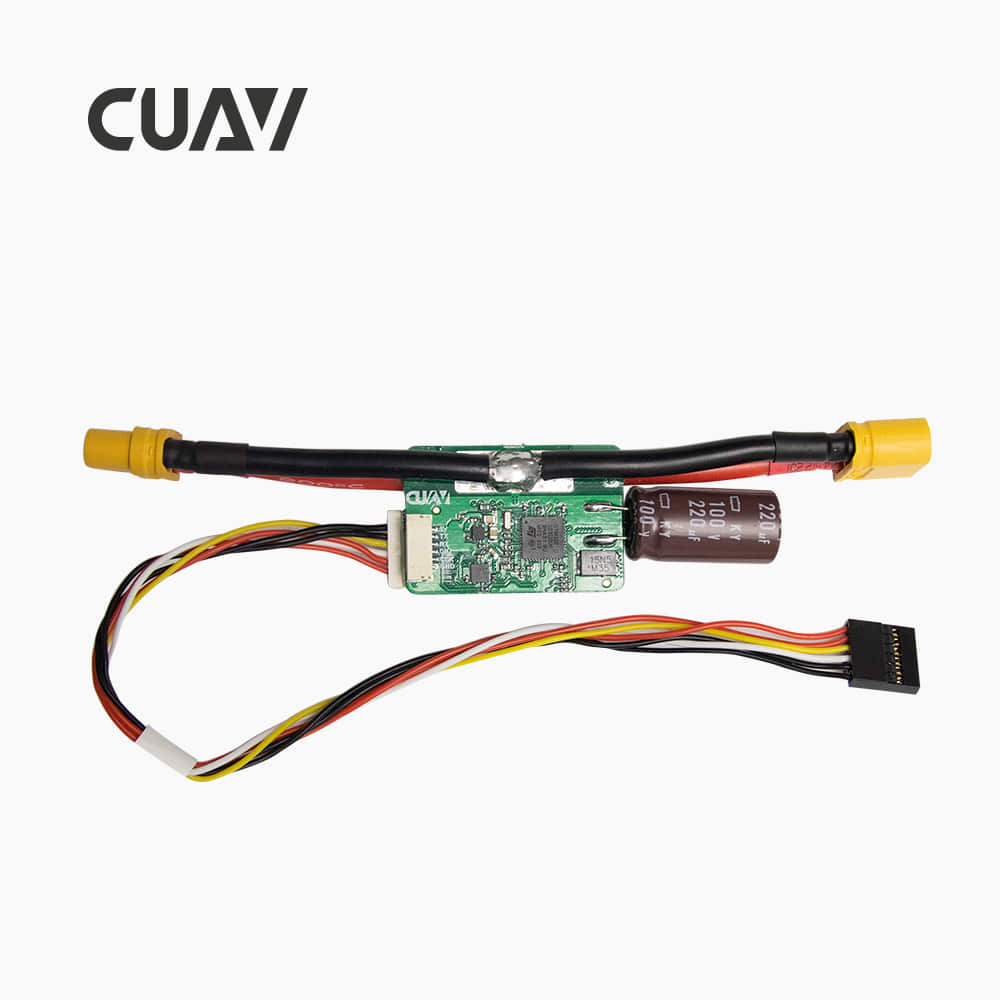

CAN PMU SE 전력 모듈
제품 설명
CAN PMU SE는
CUAV 표준 버전 전원 관리 모듈, 내장 STM32F1 프로세서,
10 ~ 62V 전압 입력 및 5.4V / 4A 조정 출력을 지원합니다.
HV_PM과 비교하여 고급 CAN 버스 통신을 사용하고
표준 UAVCAN 프로토콜을 지원합니다.
PMU SE에는 ITT 온도 보상 알고리즘이 내장되어 있으며
다양한 온도에서 측정 결과의 일관성을 보장하기 위해 공장 보정을 수행합니다.
CAN PMU와 달리 PMU SE는
고출력 항공기에 사용하기에 적합하지 않으며 정확도가 약간 떨어집니다.
주요 기능
1. 10 ~ 62V 전압 입력 지원
2. 최대 측정 전류 : 최대 80A
3. 측정 정확도 : 전류는 0.3A, 전압은 0.15v
4. 조정 된 출력 : 주변 장치에 최대 22W 5.4V / 4A 전원 출력 제공 가능
5. 전원 표시기 LED : Lipo 전압 상태를 시각적으로 표시
6. 향후 업그레이드는 전력 소비 통계 및 즉각적인 전력 소비 푸시와 같은 더 많은 기능을 지원합니다.
| 제품 상세제원 |
| 프로세서 | STM32F103CBU6 |
| 입력 전압 | 10-62V (2-15S Lipo) |
| 최대 전류 | 0-80A |
| oltage 정확도 | ± 0.15V |
| 현재 정확도 | ± 0.3A |
| 해결 | 0.01A / V |
| 최대 출력 전력 | 4800W / 90S |
| 최대 안정적인 출력 | 3600W |
| 5V 조정 출력 | 최대 5A, 안정적인 4A |
| 계약서 | UAVCAN |
| 작동 온도 | -20 ~ + 100 ℃ |
| 펌웨어 업그레이드 | 대기하다 |
| 인터페이스 유형 | 입력 / 출력 : XT60-M / XT60-F 전원 / CAN : 502585-0670 기타 : SM06B-GHS-TB |
| 제품 크기 | 140mm (길이) * 25mm (폭) * 13mm (높이) |
| APM 펌웨어 지원 | 1. 로버 3.5.1 이상을 사용할 수 있습니다.
2. 헬리콥터 3.7 이상을 사용할 수 있습니다.
3. 비행기 3.10 이상을 사용할 수 있습니다.
4. 헬리 3.7 이상을 사용할 수있는 Copter3.6 펌웨어 사용자는
3.7 버전 펌웨어를 플래시 한 다음 3.6 버전으로 플래시해야합니다. |
| PX4 펌웨어 지원 | PX4 Pro V1.10.1 이상
|
