[HOLYBRO] 홀리브로 픽스호크용 전원 모듈 (PM07 V2.4) 14S

Pixhawk Power Module
제품코드 : HL-15008
상품번호 : QQ63157
카테고리1드론/픽스호크/FPV›2드론 FC 비행 컨트롤러 모음›3픽스호크 비행 컨트롤러(Pixhawk)›4Holybro 픽스호크 4/5X/6C/6X
1픽스호크 Pixhawk›2Holybro 픽스호크 4/5X/6C/6X
더 보기 ▾
판매가격 : 86,000원
상품번호 : QQ63157
※문의시 상품번호를 알려주세요
네이버페이 적립 : 4% + 멤버십 추가적립
재고 : 매장재고 7개 + 물류창고 추가 ∞개
주문수량
위에서 옵션을 선택하세요.
바로구매
장바구니
카톡상담

장바구니에 담았습니다.
지금 확인하시겠습니까?
장바구니 보기   계속 쇼핑하기
이미지 상품명 선택
추가 옵션상품 총합계: 0원
옵션 상품을 포함하여 장바구니 담기 >

[알씨뱅크] HL-15008 [HOLYBRO] 홀리브로 픽스호크용 전원 모듈 (PM07 V2.4) 14S 1

[알씨뱅크] HL-15008 [HOLYBRO] 홀리브로 픽스호크용 전원 모듈 (PM07 V2.4) 14S 2

[알씨뱅크] HL-15008 [HOLYBRO] 홀리브로 픽스호크용 전원 모듈 (PM07 V2.4) 14S 3

[알씨뱅크] HL-15008 [HOLYBRO] 홀리브로 픽스호크용 전원 모듈 (PM07 V2.4) 14S 4

[알씨뱅크] HL-15008 [HOLYBRO] 홀리브로 픽스호크용 전원 모듈 (PM07 V2.4) 14S 5

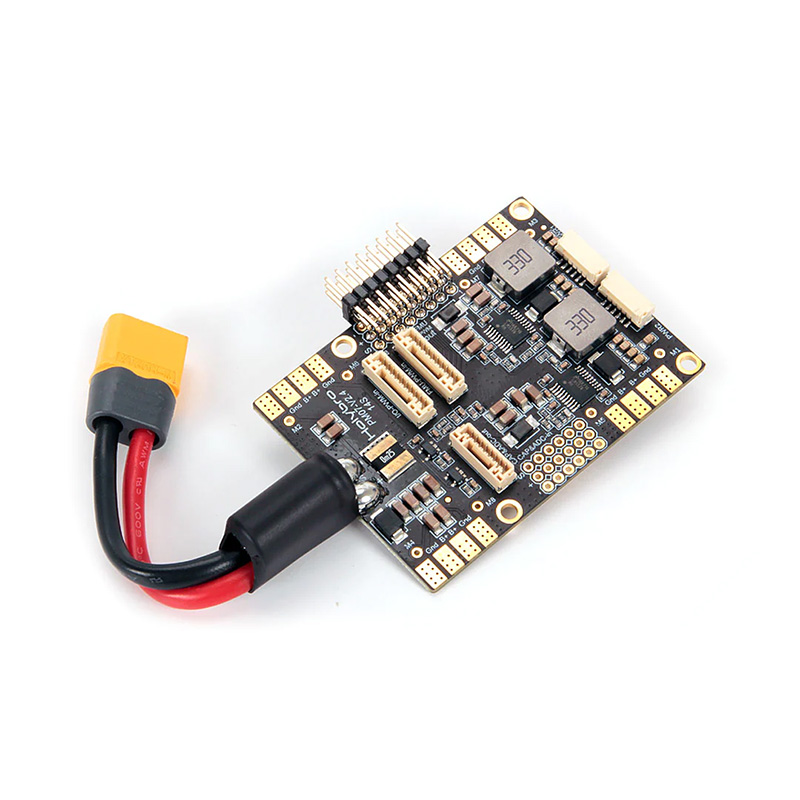

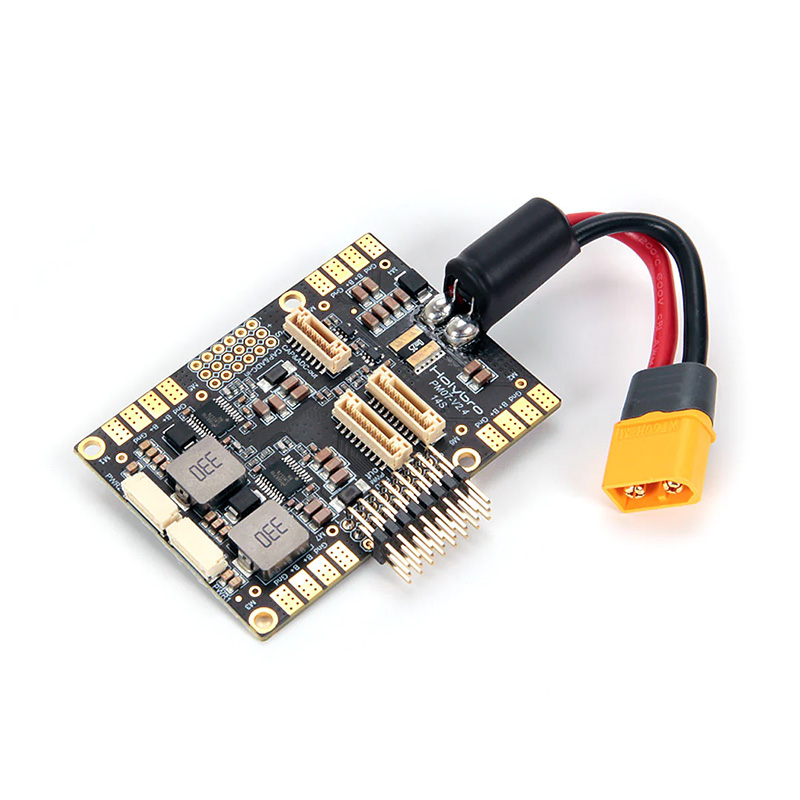

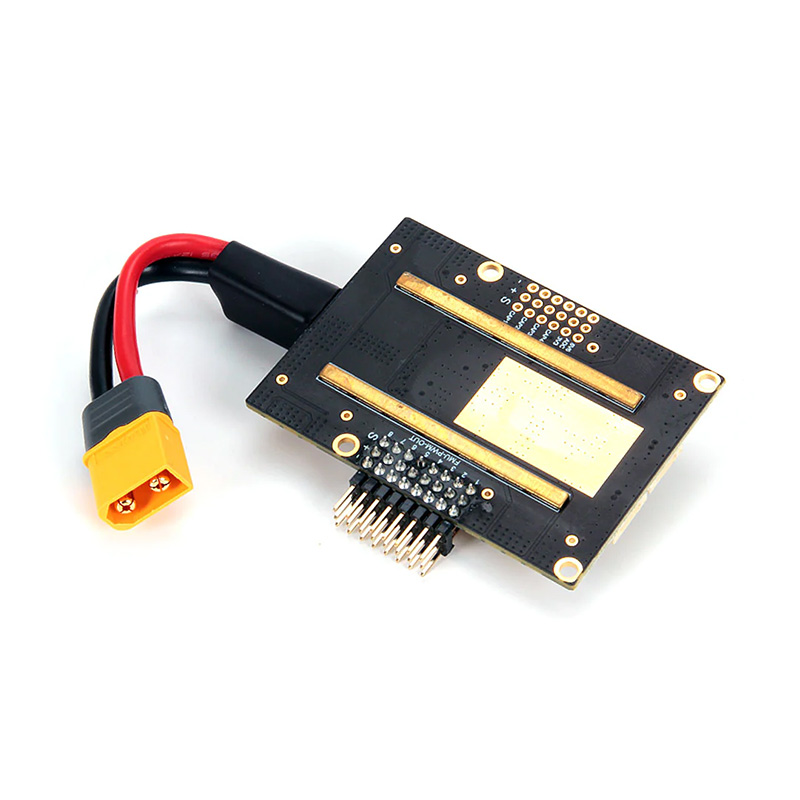

PM 보드 (Power Management Board)는
배전 보드뿐만 아니라 전원 모듈의 용도로 사용됩니다.
Pixhawk 4 및 ESC에 조정 된 전력을 제공하는 것 외에도
비행 컨트롤러 및 모터에 공급되는 배터리의
전압 및 전류에 대한 정보를 자동 조종 장치에 보냅니다.

  사양 :
      - PCB 전류 : 총 120A 출력 (최대)
      - UBEC 5v 출력 전류 : 3A
      - 입력 전압 : 2 ~ 14셀 사용
      - 크기 : 68 * 50 * 10mm
      - 장착 구멍 : 45 * 45mm

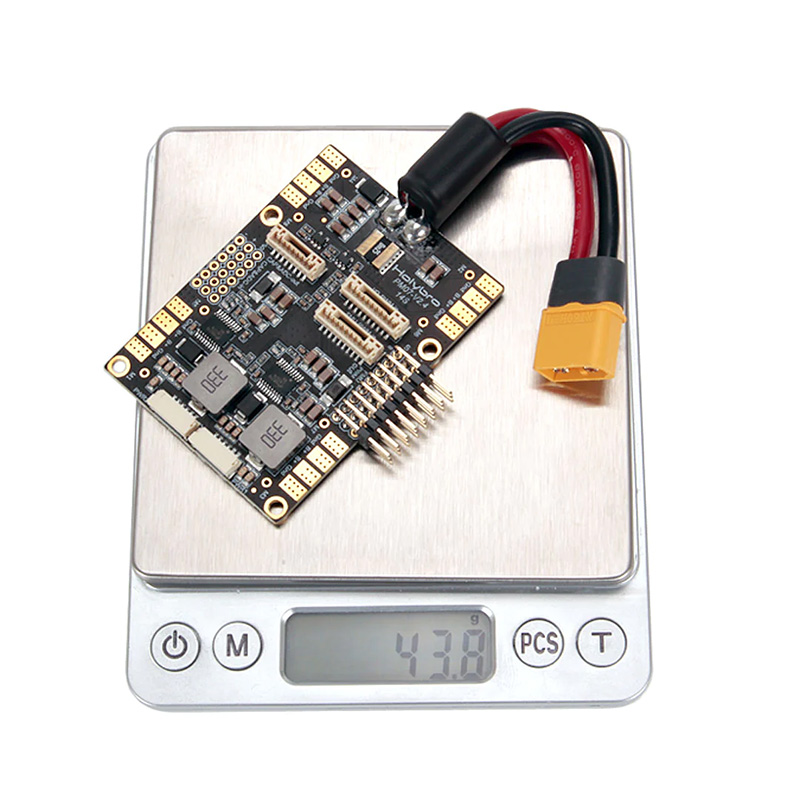

      - 무게 : 43.8g

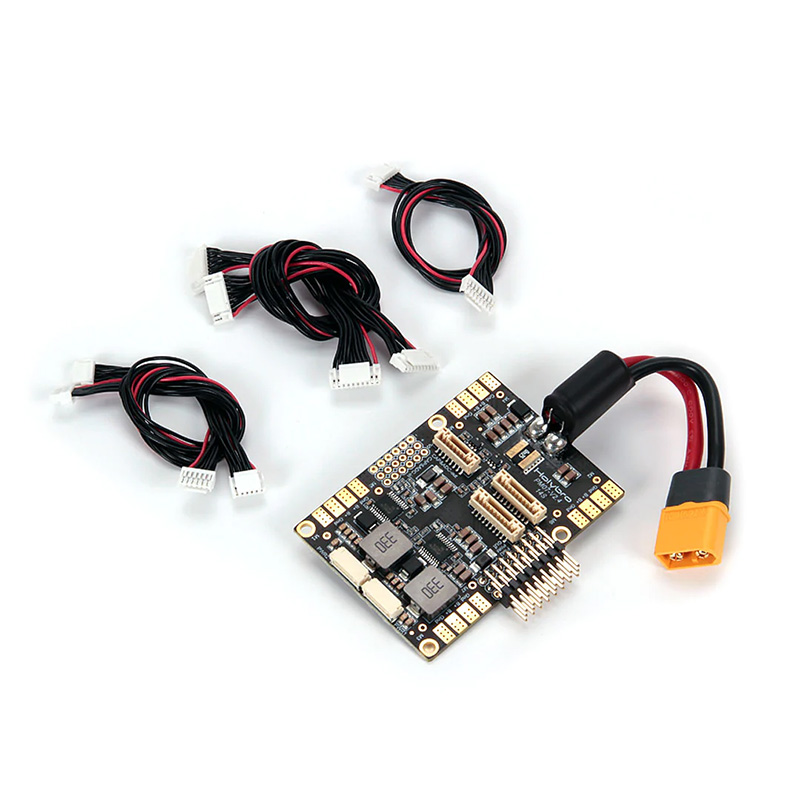

      패키지 포함 ：
        - PM07 보드 * 1
      - 80mm XT60 커넥터 와이어 * 1
      - GH 10P 케이블 * 2
      - GH 8P 케이블 * 1
      - GH 6P 케이블 * 2

전력 관리 위원회(PM 보드)는 전력 모듈의 목적을 제공합니다.
배전 보드로. 픽쇼호크 4에 규제 된 힘을 제공하는 것 외에도
EsC는 배터리의 전압 및 공급 전류에 대한 정보를 오토파일럿에 전송합니다.
비행 컨트롤러와 모터에.
Pixhawk 4에 전원을 공급하려면 PMB의 PWR 포트 중 하나를 전원 벽돌 중 하나에 연결합니다.
픽스호크 4. PMB의 입력 2~12S는 LiPo 배터리에 연결됩니다. Tthe
전원 공급 장치 및 EsC에 대한 신호 연결을 포함한 PMB의 연결
서보, 아래표에 설명 되어 있습니다. PMB는
+ 및 - FMU PWM-OUT의 핀을 통해 서보.

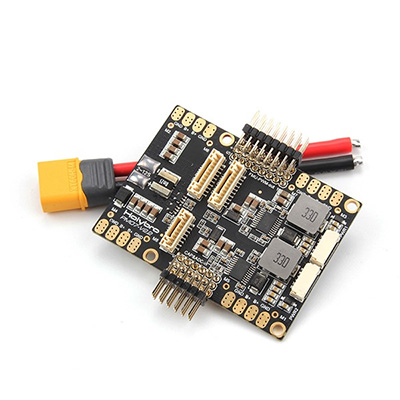

아래 이미지는 Pixhawk 4와 함께 제공되는 전원 관리 보드를 보여줍니다.

The Power Management Board (PM Board) serves the purpose of a Power Module as well
as a Power Distribution Board. In addition to providing regulated power to Pixhawk 4 and
the ESCs, it sends information to the autopilot about battery’s voltage and current supplied
to the flight controller and the motors.
To power Pixhawk 4, connect one of the PWR ports of PMB to one of the POWER bricks
of Pixhawk 4. The PMB’s input 2~12S will be connected to your LiPo battery. The
connections of PMB, including power supply and signal connections to the ESCs and
servos, are explained in the table below. Note that the PMB does not supply power to the
servos via + and - pins of FMU PWM-OUT.
The image below shows the power management board provided with Pixhawk 4
[알씨뱅크] HL-15008 [HOLYBRO] 홀리브로 픽스호크용 전원 모듈 (PM07 V2.4) 14S 6
* 참고 : 비행기 또는 로버를 사용하는 경우, FMU PWM-OUT의 8 핀 전원 (+) 레일이 필요합니다
방향타, 엘리턴 등을 위해 서보를 구동하기 위해 별도로 전원을 공급합니다. 이를 위해, 전원
철도는 BEC가 장착된 ESC 또는 독립형 5V BEC 또는 2S LiPo에 연결되어야 합니다.
배터리. 여기에서 사용할 서보의 전압에 주의하십시오.

* Note: If using a plane or rover, the 8 pin power (+) rail of FMU PWM-OUT will need to be
separately powered in order to drive servos for rudders, elevons etc. To do this, the power
rail needs to be connected to a BEC equipped ESC or a standalone 5V BEC or a 2S LiPo
battery. Be careful with the voltage of servo you are going to use here.
