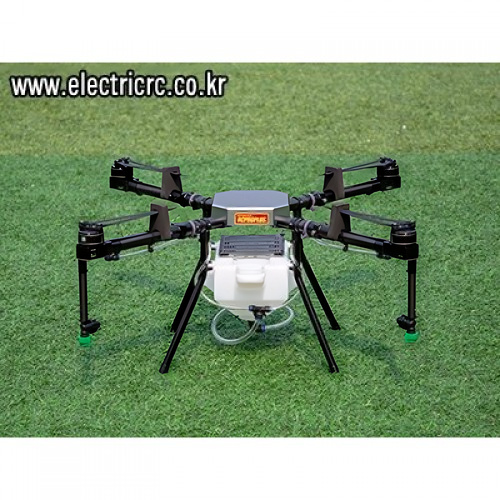

[WJD] X1100HZ QuadCopter Kit - 2종 교육 기체

WJD X1100HZ Quad-Copter Frame Kit



WJD사의 2종 교육용 키게 X1100HZ Kit 버젼(1100mm Wheel Base)



컴팩트 한 사이즈의 6Cell(22.2V) 기반 경량 방제용 기체로서 액제 기준 5L 페이로드가 가능한 쿼드콥터 입니다.



Main Frame은 알루미늄을 통 CNC 가공, 세미 모노코크 방식의 구조로 중량 대비 탁월한 구조 강성을 가지고 있어, 혹독한 방제 환경에서도 뛰어난 내구성을 확보, 아울러 전천후 비행이 가능하도록 Water-Proof 처리가 되어 있습니다.



Arm 폴딩시 450mmx450mm의 컴팩트 한 사이즈로 경차 뒷좌석에도 손쉽게 수납이 되며 아울러 전통적인 WJD사의 슬라이딩 방식의 Carbon Battery Tray를 채용, 필드에서 신속하게 배터리 교환이 가능합니다.



모터는 Tarot사의 F5215(250KV)- Max 9Kg Payload 또는 R9-6215S (330KV/CCW) - Max 14Kg Payload, 그리고 변속기는 HobbyWing사의 X-Rotor 50A~60A, 프롭은 Dualsky사의 21x7.0 또는 22x7.0 Folding 프롭을 사용합니다.



주의 : 기체는 사용자의 조립 편의성을 위해 반 조립 상태로 공급 되므로 이점 양지 말씀 드립니다.(배송은 1~2일 소요될 수 있습니다.)



주의2 : 본 제품은 순수 교육용  및 임무용 기체로, Kit 버젼(조종기, FC, 배터리, 펌프 및 노즐등)이 제외된 버젼입니다.





- Symmetric Motor Wheelbase: 1100mm
- Folding propeller Specifications: Max 22 inch
- Dimension(Stretched) : 800x800x400mm

- Dimension(Folded) : 450x450x400mm

- Net Weight(w/o battery) : 5.0Kg(F5215 Motor 기준)

- Net Weight(w/o battery) : 5.7Kg(R6215S Motor 기준)

- Max Take-Off Weight : 13Kg

- Regular Payload : 5Kg

- Spray Width : 3~5m

- Hovering Time(No Load) : 16~20minutes

- Flight Time(Spray Time) : 11~13 Mintes

- Flow Rate of Water Pump : 1.2~1.4L/min

- Working temperature: -10 ℃ ~ 40 ℃




<권장 사양>



- 조종기 : 8ch이상 조종기



- Flight Controller : 범용 플라이트 컨트롤러



- Motor : [TR] F5215(250KV) MR-Type BL Motor(20~22in) for AG Drone



- ESC :  [HBW] XRotor PRO 60A ESC (Wired Type) for AG Drone



- Battery : 10,000~16,000mAh 6S1P Pack x 1 Set





<제품 이미지>



하기 이미지에서 팜프 및 카본 배터리 트레이, 노즐은 제외된 사양입니다.



- 컴팩트한 사이즈의 5L급 방제 드론







- 방수처리된 세미 모노코크 방식의 메인 프레임.



- 리어 패널에는 FC용 LED 리플렉터가 장착되어 있습니다.



- Side Battery Connection Port(XT-90)



- Sliding Type Battery Tray 기본 사양



- Snap Lock 방식의 폴딩 암



- 8Φ PVC 호스 가이드는 포함되어 있지 않습니다..



- Native Embed 방식의 Wapter Pump(22.2V) 및 변속기 제외



- 2ch 방제 노즐 제외.



- 세미 모노코크 방식의 메인 프레임.



- 알루미늄 블럭을 통 CNC 가공처리, 상/하판만 알루미늄으로 구성된 타사의 프레임과는 비교할 수 없는 구조 강성을 가지고 있습니다.



- 산화 방지를 위한 니켈 도금 후 쇼트를 방지하기 위한 비 전도성 코팅 처리 및 마감.



- 하부 데크 섹션



- 암 폴딩 시 덜렁거림을 방지하기 위한 Lock 클립 장착.
