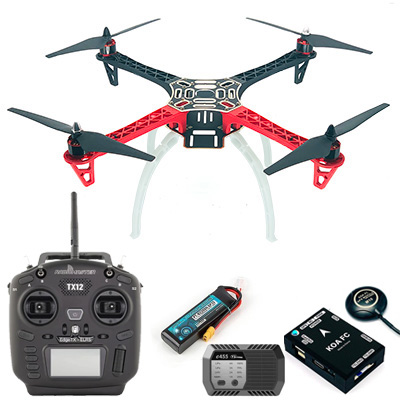

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋

F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋

현재 상품 카테고리

▶ 산업/연구/교육용 드론 ▶ F450, F550 교육용 드론
▶ 셋트상품

판매가격 : 699,000원

상품번호 : QQ85650
※문의시 상품번호를 알려주세요

재고 : 물류창고 0개있음

주문수량

[품절임박!] 현재 잔여 수량이 0개 밖에 없습니다!

선택 옵션

조립 셋팅(필수)

조립 셋팅 옵션 선택 ▼

조종기 스틱 모드(필수)

조종기 스틱 모드 옵션 선택 ▼

보드 버전(필수)

보드 버전 옵션 선택 ▼

픽스호크 변경(필수)

픽스호크 변경 옵션 선택 ▼

위에서 옵션을 선택하세요.

▣ 배터리 사용약관 동의 선택 ==	선택
약관 동의 (필수)

▣ 배터리 잭 선택 ==	선택
EC3
EC5
딘스
XT60
트랙사스 (TRX) (+1,000원)
타미야 (Tamiya)

▣ 배터리 사용약관 동의 선택 ==	선택
약관 동의 (필수)

위에서 옵션을 선택하세요.

바로구매

장바구니

카톡상담

이미지	상품명	선택

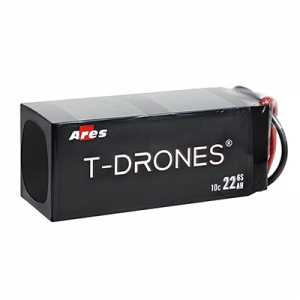

	[T-MOTOR] Ares 22000mAh 22.2V 6S 리튬이온 전고체 배터리 Semi-Solid Li-Ion Battery 807,800원 개

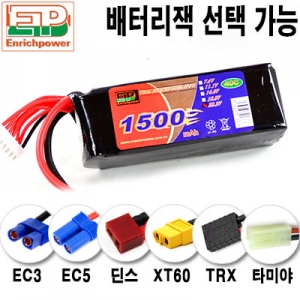

	[EP Power] 22.2V 1500mah 40C 리튬폴리머 배터리 - 잭선택 GOBLIN 380,Blade 360 CFX, Trex450L, Acro480 55,000원 개

추가 옵션상품 총합계: 862,800원

추가 옵션상품 총합계: 862,800원

옵션 상품을 포함하여 장바구니 담기 >

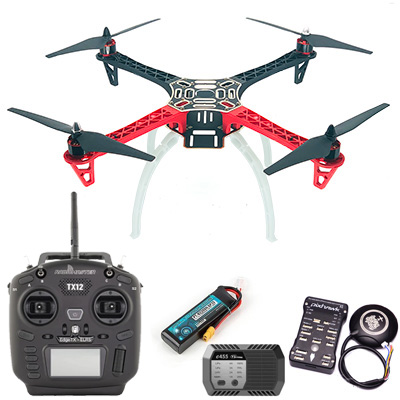

F450 교육/연구용 픽스호크 2.4.8 + GPS, 라디오마스터 TX12 Mk2 조종기 풀셋 - 2024 Version

본 제품은 프레임 및 모터, 변속기, 프로펠러 및 조립에 필요한 배선, GPS 마운트 및

교육/연구용 비행 컨트롤러(FC)인 픽스호크 2.4.8 + GPS 가 포함된 패키지 구성입니다.

2212-920KV 모터 및 초경량 고성능의 BLHeli_S 35A 변속기가 파워 트레인으로 구성되어 있으며,

저렴한 라디오마스터 TX12 Mk2 조종기 및 수신기, 11.1V 2200mAh 배터리와 충전기 까지,

조립/셋팅 후 바로 비행할 수 있는 모든 기자재가 포함되어 있습니다.

대랑 구매를 원하시는 연구소 및 교육원 제위께서는 별도 견적 요청 부탁 드립니다!

* 본 제품은 조립이 되어 있지 않습니다. (옵션에서 조립 선택 가능)

<제 원>

- Diameter : 450mm Wheel Base

- KIT Weight : 282g

- Brushless Motor : 제품에 포함되어 있습니다.

- Brushless ESC : 제품에 포함되어 있습니다.

- Prop' : 제품에 포함되어 있습니다.

- Flight controller : 제품에 포함되어 있습니다.

- Battery : 제품에 포함되어 있습니다.

- 조종기/수신기 : 제품에 포함되어 있습니다.

- Flight Time : 8~10 Min'

- Flight Weight : 800g~1600g

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 1

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 2

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
F450 드론 쿼드콥터 프레임 키트	[PX4, Ardupilot] 픽스호크 V2.4.8 32비트 비행 컨트롤러 + LED + NEO 8M GPS 셋트 (KC 인증)	T2212-920KV 브러쉬리스 모터 정방향 (V2)
T2212-920KV 브러쉬리스 모터 역방향 (V2)	[GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone	[GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조
[RADIOMASTER] 라디오마스터 TX12 Mk2 조종기	18650 리튬 이온 배터리 2000mAh 보호회로적용 (65mm 표준사이즈)	라디오마스터 R81 V2 수신기 - D8, D16, S-FHSS 프로토콜/8채널 SBUS 출력

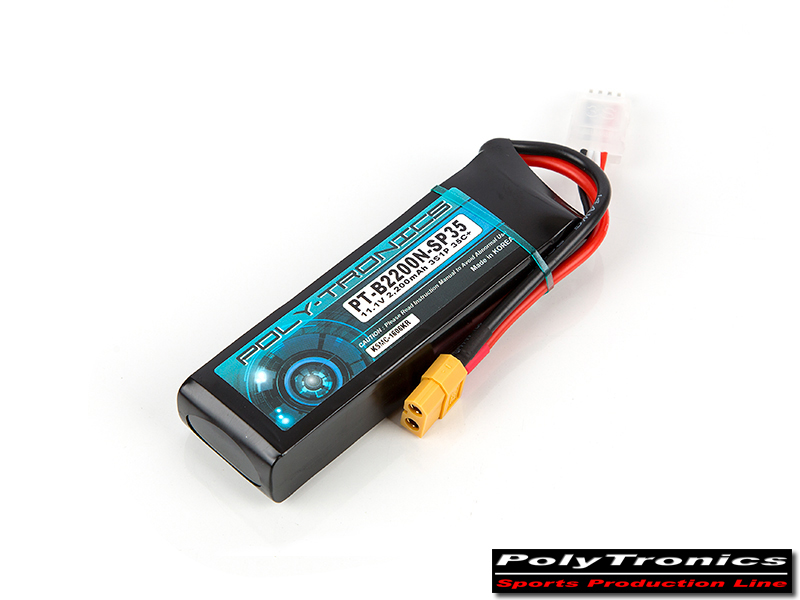

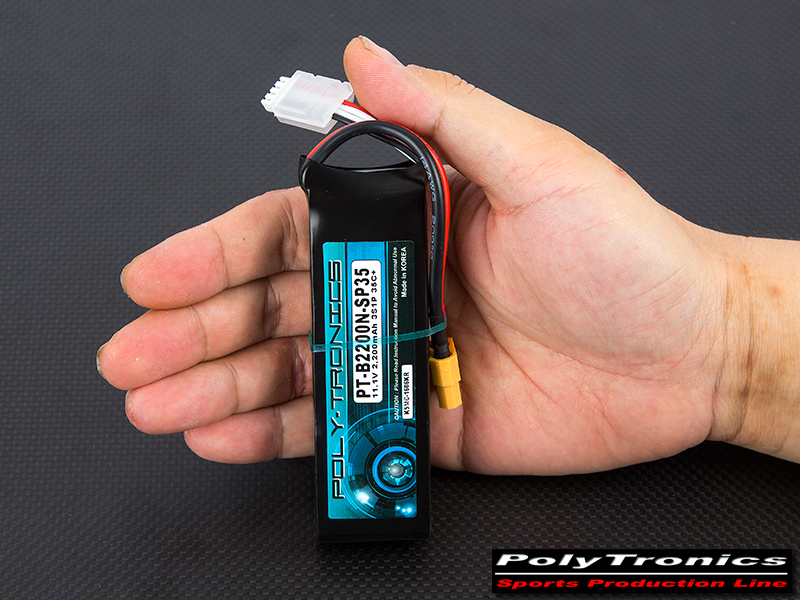

[YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)	PT-B2200N-SP35 (11.1V, 3S1P, 35C+/JST-XT) 리튬폴리머 배터리 - XT60	[Tarot] F450/F550 랜딩 스키드 세트 (흰색)

제품 구성품 1 : F450 드론 쿼드콥터 프레임 키트

F450 Frame Kit

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 16

프레임 크기 : 450mm

무게 : 282g

고강도 엔지니어링 플라스틱으로 제작되어 매우 튼튼하고 유연합니다.

메인 프레임에 PDB 기판 처리가 완료된 제품입니다.

추천 사양 (미포함) :

- 2212 모터 x 4

- 20A 이상 변속기 x 4

- 11.1v 2200mAh 30C 이상 배터리 x 1

- 9443 프로펠라 x 4

F450 카피 프레임 중 가장 뛰어난 품질을 지닌 고강도 제품입니다.

제품 구성품 2 : [PX4, Ardupilot] 픽스호크 V2.4.8 32비트 비행 컨트롤러 + LED + NEO 8M GPS 셋트 (KC 인증)

Pixhawk PX4 PIX 2.4.8 32 Bit Flight Controller+GPS+Minim OSD+PM+Safety Switch+Buzzer+I2C (픽스호크)

KC 인증번호 : R-R-FwT-2020Pixhawk1

[ 특징 ]

1. 고급 32비트 ARM CortexM4 고성능 프로세서는 NuttX RTOS 실시간 운영 체제를 실행할 수 있습니다.

2. 14 PWM/서보 출력

3. 버스 인터페이스 (UART, I2C, SPI, CAN)

4. 주 전원 및 백업 컨트롤러에 장애가 발생한 경우에도 주 컨트롤러가 안전하게 백업 제어로 전환

5. 자동 및 수동 모드

6. 중복 전원 입력 및 장애 복구 기능

7. 멀티 LED 인디케이터

8. 멀티톤 부저 인터페이스

9. 마이크로 SD 비행 데이터 기록 블랙박스

[ 상세 제원 ]

1. 마이크로프로세서

- 32Bit 2MB 플래시 STM32F427 Cortex M4 (하드웨어 부동 소수점 처리 장치 포함)

- 주파수: 168MHZ, 256K RAM

- 32 STM32F103 백업 보조 프로세서

2. 센서

- L3GD20 3축 디지털 자이로스코프 16

- LSM303D 3축 가속도계 14 / 자력계

- MPU6000 6축 가속도계/자력계

- MS5611 정밀 기압계

3. 인터페이스

- 5 x 시리얼 UART 1, 2 (하드웨어 흐름 제어 포함)

- 2 x CAN

- Spektrum DSM / DSM2 / DSM-X 위성 수신기 호환 입력

- Futaba SBUS 호환 입력 및 출력

참고: 사용하기 전에 공식 위키의 매뉴얼을 꼭 참고하시기 바랍니다.

[ 포장 목록 ]

- Pixhawk 2.4.8 32비트 ARM 비행 컨트롤러 x 1

- 안전 버튼 x 1

- 부저 x 1

- RGB x 1

- 마이크로 SD 카드(본체에 삽입되어 있음) x 1

- Neo-M8N GPS 모듈 x 1

- GPS 홀더 x 1

- 전원 모듈 x 1 (XT60 커넥터)

- I2C 분배기 확장 모듈 x 1

- 6핀 케이블 x 1

- 4핀 케이블 x 1

* 아래 사진은 참고용이며, 구성품의 디자인은 입고시마다 약간씩 변경될 수 있습니다.

* 주의 : 2025년 2/11 부터 PPM 인코더 모듈과 케이블은 미포함 입니다

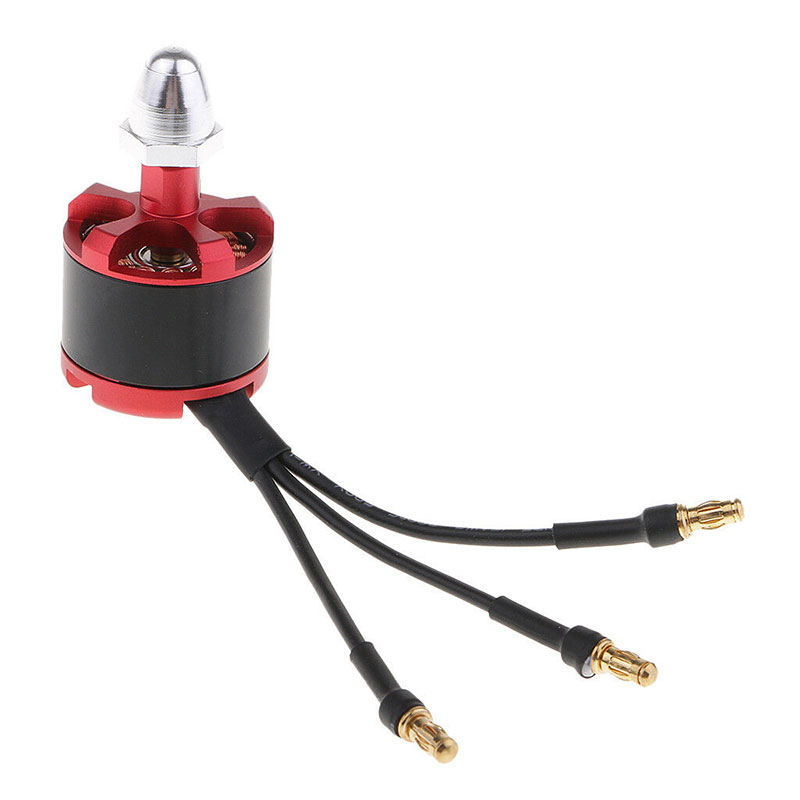

제품 구성품 3 : T2212-920KV 브러쉬리스 모터 정방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CW(시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

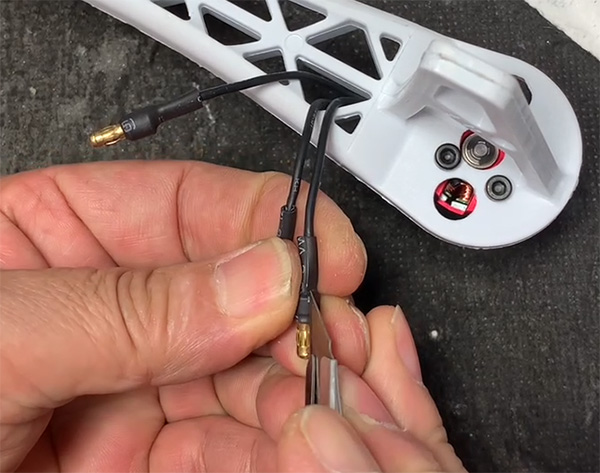

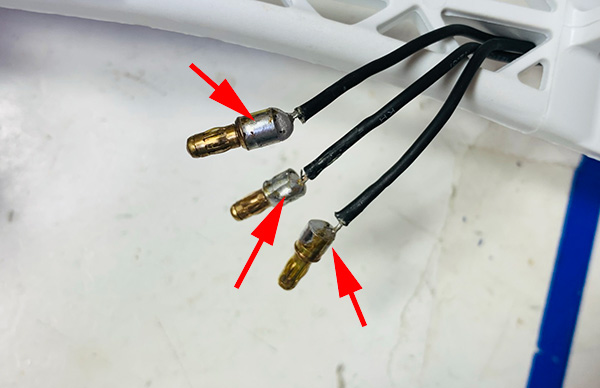

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

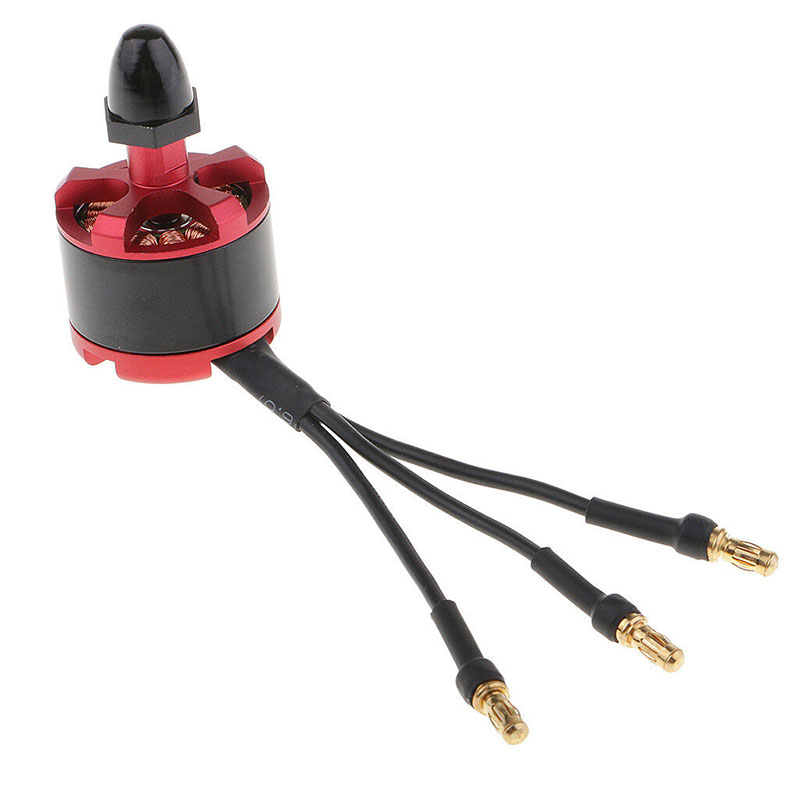

제품 구성품 4 : T2212-920KV 브러쉬리스 모터 역방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CCW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CCW(반시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

제품 구성품 5 : [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone

[GT Drone] 35A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이머, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 24

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

<제품 이미지>

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 26

제품 구성품 6 : [GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조

[GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조

프로펠라 전문 제조회사 Gemfan 의 드론전용 고강도 프로펠라 입니다.

일반 나일론 프로펠라와 달리 소재에 탄소 섬유 (카본 파이버) 가 포함되어 있어

강도가 높고 휘어짐이 적습니다.

특히 진동에 민감한 픽스호크 비행 컨트롤러와의 궁합이 좋으므로

픽스호크를 사용하는 450 ~ 500 Class 드론에 추천드립니다.

DJI Type 모터에 사용할 수 있게 센터홀이 십일자로 가공된 제품입니다.

모터축이 둥근 모터에는 사용할 수 없으니 주의하세요. (아래 사진 참조)

제품 구성품 7 : [RADIOMASTER] 라디오마스터 TX12 Mk2 조종기

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 30

RadioMaster TX12 Mark II Radio Controller

- 세계적으로 폭발적인 인기를 끌고 있는 조종기입니다.

- 정밀 홀 센서 짐벌 기본 제공합니다.

- EdgeTX 펌웨어가 기본 적용되어 있습니다.

- USB포트를 통해 조종기 자체적으로 배터리를 충전할 수 있습니다.

- TBS 크로스파이어 모듈과 완벽 호환됩니다.

- 가성비 최고의 조종기 선택입니다.

**본 제품은 CC2500 모듈입니다.**

(Corona, Hitec, Futaba S-FHSS, Frsky D16/D8, RadioLink, Graupner HoTT)

**SD 카드가 기본으로 제공됩니다**

**USB-C QC 3.0 충전을 지원합니다**

<구성>

조종기 1개

18650 트레이 1개

USB-C타입 케이블 1개

국내 정식 전파인증된 제품입니다.

전파인증 번호 : R-R-ssr-TX12

인증스티커는 뒷 모듈커버 안쪽에 있습니다.

- 1년 무상 워런티 제공(추락, 수장, 역전압, 펌업, 그외 파손에 의한경우 제외)

- 1년 경과 시 유상수리 진행

- KC 인증번호 : R-R-ssr-TX12

- A/S 고객센터 : 070-7715-2211

<배터리 추천 및 충전 안내>

- 배터리는 아래 링크의 18650배터리 2개 사용하시면 됩니다.

- 배터리를 조종기에 넣어놓은 상태로 휴대폰 충전기로 자체충전이 가능합니다.

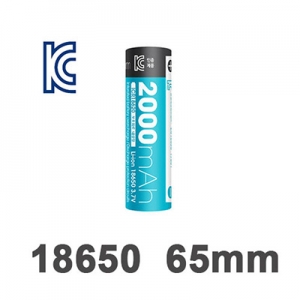

18650 리튬 이온 배터리 2000mAh 보호회로적용 (65mm 표준사이즈)
5,800

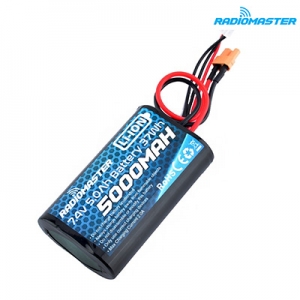

라디오마스터 TX16S용 2셀 7.4V 5000mAh 배터리
33,000

The Mighty, Mini TX12MKII radio has arrived!

Many years ago, RadioMaster set out to create the very best compact radio in its class.

The TX12 has become the go-to product for pilots who seek a powerful, dependable, and endlessly upgradable open-source radio in a small form factor.

Working with the R/C community and open-source partners, RadioMaster proudly presents the TX12 MKII, a class-leading compact radio, with updated ergonomics, hardware, and software.

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 33
Features
Added internal ExpressLRS module support
Updated main board design from STM32F207 to STM32F407
Improved USB-C QC 3.0 Charging
Precision hall-effect gimbals as standard
EdgeTX operating system installed from the factory
Updated rear case with comfortable grips
Improved S1 / S2 slider grip
SD Card included
Provide M1 and M2 modes

Specification
Item: TX12 Mark II Radio
Size: 170*159*108mm
Weight: 363g
Frequency: 2.400GHZ-2.480GHZ
RF Chip: ExpressLRS (ELRS) / CC2500
Working Current: 320mA@8.4V (ELRS) / 180mA@8.4V (CC2500)
Voltage Range: 6.6-8.4v DC
Radio Firmware: EdgeTX (Transmitter) / ExpressLRS (RF module) / MPM (RF module)
Channels: Up to 16 (depending on the receiver)
Display: 128*64 Monochrome LCD display
Gimbal: High precision hall gimbals
External module: JR/FrSKY/Crossfire compatible
Upgrade Method: USB/SD card & EdgeTX Buddy online or EdgeTX Companion PC software
USB Charging: QC3 USB-C
SD Card: Included

Package Includes
1 * TX12 Mark II Radio Controller
1 * Antenna
1 * USB-C Cable
1 * Quick Start Guide
1 * Sticker

EdgeTX Operating System
Preinstalled with EdgeTX, the RadioMaster TX12 MKII has cutting-edge software that is constantly evolving and improving.

RadioMaster works closely with the EdgeTX team to develop features and optimize the user experience.

We will continue to contribute and support projects like EdgeTX, ensuring the concepts of open standards are carried forward.

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 34

Updated MCU STM32F407
We have upgraded the main processor from STM32F207 to STM32F407.

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 35

New Hall Gimbals
With Hall Gimbals, the same chipset as the AG01, optimized hall sensor circuitry, improves center point positioning and temperature stability

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 36

Support USB Simulator

Improved USB-C QC 3.0 Charging

Big Battery Bay
Allows for dual 18650 or dual 21700 Li-ion cells, or 2S Lipo up to 74×60×22mm.
[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 40

Upgraded

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 41

[알씨뱅크] F450 연구/교육용 드론 픽스호크, 라디오마스터 TX12 Mk2 조종기 포함 풀셋 43

제품 구성품 8 : 18650 리튬 이온 배터리 2000mAh 보호회로적용 (65mm 표준사이즈)

Li-Ion 18650 2000mAh (65mm)

보호회로 적용 65mm 표준사이즈 18650 리튬이온전지입니다.

대부분 보호회로 적용된 18650 배터리는 길이가 약 5mm정도 길게 제작되어있어서

배터리 트레이에 장착이 불편합니다.

본 제품은 표준사이즈 65mm로 특별히 제작된 제품으로 모든 18650 표준 배터리 케이스에

깔끔하게 장착이 됩니다.

수량 : 1pcs

<제품이미지>

제품 구성품 9 : 라디오마스터 R81 V2 수신기 - D8, D16, S-FHSS 프로토콜/8채널 SBUS 출력

RadioMaster R81 V2 Receiver

- 라디오마스터 수신기입니다.

- D8,D16 & S-FHSS 를 사용하는 모든 조종기에 사용하실 수 있습니다.

- SBUS방식의 8채널 수신기입니다.

구성

R81 수신기 1개

<사용가능 조종기>

라디오마스터 TX16S

Frsky 타라니스 X9D 구형(2019버전은 불가)

그 외 다수

Specification
Type: R81 - D8 Nano Sbus Receiver
Channels: 8
Frequency range: 2400-2483.5Mhz
Power input range: 4.5-6V
Signal format: D8, D16 & SFHSS Compatible
Output format: SBUS
RSSI: RSSI on Ch9 of Sbus Output
Range: more than 1km
Antenna length: Approximately 6cm
Size: 17x11mm
Weight: 2 grams

바인딩 방법
1. 송신기를 켜고 원하는 프로토콜을 선택합니다.
2. 수신기에서 바인드 모드로 들어갑니다.
수신기의 바인딩 버튼을 누른 상태에서 수신기의 전원을 켭니다.
LED가 깜박이면 바인딩 버튼을 놓으셔도 됩니다.
수신기는 D8, D16 및 S-FHSS 프로토콜을 순서대로 순환합니다.
LED한번 깜박임 = D8 프로토콜.
LED두번 깜박임 = D16 프로토콜.
LED세번 깜박임 = S-FHSS 프로토콜.
3. 플래시 패턴이 송신기 프로토콜과 일치하면 송신기에서 바인드를 누릅니다.
불빛이 빠르게 깜박거릴 것입니다.
4. 바인딩 후 수신기의 전원을 껐다 켜십시오.

Fail-safe Protection

1. Press the BIND button once within 10 seconds of th eceiver being powered on, and the receiver will save all the current channel values of the remote control as the fail-safe value

2. 10 seconds after the receiver is powered on, the BIND button function will be disabled to prevent accidental changes to to the fail-safe settings while preparing the model for flight

RSSI output

This receiver has a total of 9 channels. 8 channels + an RSSI output channel.

Channels 1-8 are controlled by the remote controller, the 9th channel is the signal strength RSSI value output by the receiver itself,

which can be read by the flight controller and sent to the OSD device Show

signal strength.

제품 구성품 10 : [YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)

KC 인증번호 : R-R-yon-e455 안전인증번호 : HU071390-21015A

e455 충전기는 균형 모드에서 2-4셀의 LiPo, LiFe 및 LiHV 배터리를 충전하도록 설계된 경제적인 고품질 범용 100-240V AC 균형 충전기입니다. 6-8S NiMH 배터리도 충전할 수 있습니다. 회로 전력은 50W이고 최대 충전 전류는4A에 도달할 수 있습니다.
4종류의 충전 전류 1A/2A/3A/4A를 선택할 수 있습니다. 배터리 용량에 따라 적절한 충전 전류를 선택할 수 있습니다.

AC 입력: 100-240V
배터리 유형: LiPo/LiFe/LiHV/NiMH
셀 수:

LiPo/LiFe/LiHV: 2-4S
NiMH: 6-8S

충전 전류: 1A/2A/3A/4A ± 10%
셀 종단 전압:

LiPo 4.2V±0.02V
LiHV: 4.35V±0.02V

수명: 3.6V±0.02V
NiMH: - ΔV

회로 전력:
밸런싱을 위한 50W

전류 드레인: 300mA

사양

-케이스 재질:플라스틱

-케이스 사이즈:110X70X40mm

-무게: 191g

-AC 입력:100-240V

-충전가능 배터리 유형: Lipo/LiFe/LiHV/NiMH

-셀수: Lipo/LiFe/LiHV 2-4s

NiMH 6-8s

-충전 전류:1A/2A/3A/4A +- 10%

-셀 최대 전압:

LiPO: 4.2V +- 0.02V

LiHV: 4.35V +- 0.02V Life:3.6V +- 0.02V

NiMH:회로전력 50W

경고 및 안전 참고 사항

►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.

► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.

► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.

►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.

►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.

►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)

►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.

►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.

►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.

►충전기는 접지된 콘센트에만 연결해야 합니다.

► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.

►충전시 부주의로인한 사고에 대한 책임은 당사에서 지지않는점 유의바랍니다.

제품 구성품 11 : PT-B2200N-SP35 (11.1V, 3S1P, 35C+/JST-XT) 리튬폴리머 배터리 - XT60

Poly-Tronics 7th Generation 2,200mAh (11.1V, 3S1P, 35C+/JST-XT) - Slim Line

7세대 리튬 폴리머 전지 Poly-Tronics UFW Series!

Polytronics Brand 런칭 10주년 기념 세번 째 이벤트!

파격 특가에 2,000Pack 한정으로 발매 됩니다.

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율( 30C, 35C, 45C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

XT60 컨넥터가 기본 사양으로 출고 됩니다.

Neo Slim Line!

동급 배터리 중 가장 슬림한 두께를 가지고 있습니다.

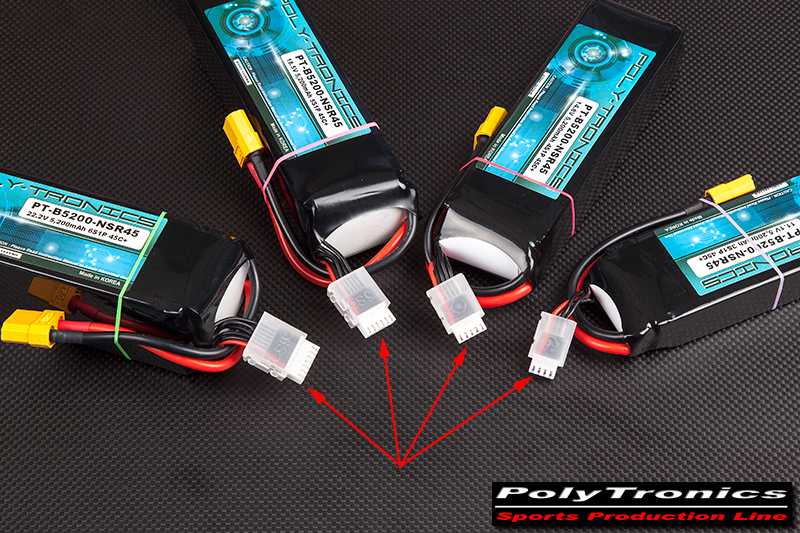

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

PT-B2200N-SP35 (11.1V, 3S1P, 35C+)


No	Item	Spec'	비고
1	크기(WHD)	3310724.5	mm
2	무게(g)	176g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	2,200mAh
7	충전 전류	Max 5C	Coulomb
8	방전율(C)	연속 : 35C	Coulomb
