[SIYI] MK15 Enterprise FPV Combo TX - 디지털 HD 영상 송수신기가 내장된 조종기 셋트, 픽스호크(Qground Control) 연동

[SIYI] MK15 FPV Enterprise FPV Combo TX

SIYI사의 엔터프라이즈 드론 전용 조종기 시스템.

안드로이드 기반의 8-Core-CPU Tablet이 내장되어 있으며 조종기 제어 시스템 및 GCS를 통합, 1920x1080 고해상도 모니터에서 실시간 제어가 가능합니다.

조종기 자체에 내장된 FPV 프로그램을 통한 FULL HD 영상 수신 및 Qground Control 이 설치되어 있어 픽스호크와의 연동도 가능합니다.

10,600mAh 대용량 배터리를 탑재하고 있어 최대 12시간 구동이 가능하며, 초고감도 통합 수신기(VTA)와 조합시 최대 15Km의 통달 거리를 가지고 있습니다.

본 제품은 국내 SIYI사 공식 수입원에서 수입된 정식 수입품으로서 사후 A/S를 보증 받으실 수 있습니다.

KC 인증 번호 : R-C-Sy5-MK15/R-R-Sy5-MK15RX

* 드론 인증을 위해 KC 인증서 필요시 반드시 수입사에서 지정한 인증업체를 이용해야 인증서를 제공합니다.

[ 매뉴얼 다운로드 (영문) ]

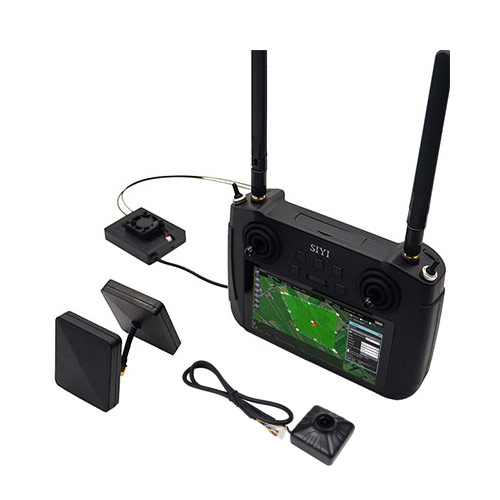

[ 제품 구성 ]

- 조종기 본체

- 에어 유닛 (RC 수신기 + HD 디지털 영상 송신기 겸용) - 입력전압 6S~14S

- IP 카메라 모듈 (HD 전송)

Specification:

Max Transmission: 15km (unobstructed, free of interference)

AG control range: 3.5km (flying at 3 meter height)

Channels: 13

Datalink supported FC: Pix / APM

Videolink supported GCS (standard RTSP video stream): Q Ground Control / Mission Planner

Transmitter (Ground Unit)

Monitor: 5.5inch high definition and high brightness LCD touchscreen

System: Android 9.0 2G RAM, 16G ROM

Dimension (Antenna Foled): 189*138*41mm

Weight: 850g

Battery capacity & type: 10200mAh 7.4V 2S Li-on

Fast charging protocol: PD 30W

Charging time: 3 hours

Battery life: 15 hours

Interface & Ports:

Charging: Type-C

Firmware upgrade: DATA (4-pin)

Mobile network: SIM card slot

External storage: TF card slot

Tripod connect: 1/4-inch screw hole

Video output: standard HDMI

External RTK: DATA (4-pin)

Data transfer: USB-A

Waterproof level: IP53

Working temperature: -10℃ - 55℃

Receiver (Air Unit)

Signal output: 16 channels of S.BUS / 5 channels of PWM

Interface & Ports:

S.BUS: 3-pin

Datalink (to FC): UART 4-pin

PWM channel 1-5: 6-pin

Video input: 8-pin

Firmware upgrade: Type-C

Dimension (Antenna Excluded): 100g

Antenna gain: 5 dBi

Power input: 25.2 - 58.8V (6S-14S)

Working temperature: -10℃  - 55℃

픽스호크 연결시 DATA 케이블은 포함되어 있지 않으며, 아래 링크에서 별도로 구입이 가능합니다.

픽스호크1(2.4.8) ↔ SIYI MK15 데이터링크 연결 케이블
텔레메트리 연결용
5,000

SIYI FPV 앱이 자꾸 종료되는 경우, 시스템 언어를 영어로 변경하시면 됩니다.

시스템 언어를 한국어로 유지한 상태에서 SIYI FPV 앱을 사용하고자 하시면, 아래 링크에서 한글 지원 앱을 다운로드 받아서 설치하시기 바랍니다.

[ SIYI FPV v2.5.393 다운로드 ]
