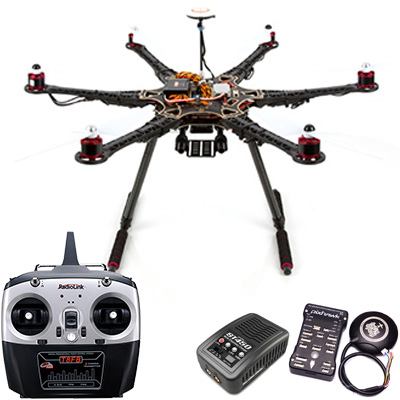

TAROT S550 HexaCopter PDB Edition (CF Landing Gear) - KIT

타롯사의 S550 헥사 프레임 세트

Power Distribution 보드가 기본 장착 되어 있어 복잡한 배선도 손쉽게 솔더링이 가능합니다.

아울러 Gimbal 및 배터리 BED를 장착, 고프로급의 짐벌과의 조합으로 항공촬영용 기체로 사용하실 수 있습니다.

An excellent strong lightweight Hexcopter frame with carbon fiber landing gear and a bonus built in printed circuit board (PCB) for neat and easy wiring.

The added lift capacity of a hex configuration makes this frame ideal for carrying larger payloads such as camera systems and other electronic components.

This makes for an exceptional camera rig or simply a very agile and powerful multi-rotor frame for aerobatics!

The arms have carbon fibre rods through the center and are upswept which improves stability and provides faster forward flight.

The upper deck flight controller distribution board also includes a mini USB socket which allows for PC connectivity, so there will be no need to disassemble the frame to calibrate your flight controller.

Assembly of this frame is super simple with pre-threaded sleeves for all the frame bolts so no lock nuts are required. The motor mounts are ready to take a selection of motors with mounting hole centers of 16, 19 and 25mm once again making this a very universal frame at a very affordable price.

• Pre-threaded brass sleeves for all frame bolts
• Locating tabs for arms
• PCB for easy and neat wiring
• Easy assembly

• Frame Diameter: 550mm
• Height: 288mm
• Weight: 445g (frame only)
• Motor Mount Bolt Holes: 16~19~25mm

• 6 x 28mm 1000~1200kv (or similar size/kv)
• 6 x 18~30 Amp ESC
• 6 x 8~10 Prop (3CW & 3CCW)
• Flight Controller(Tarot ZYX-M)
• 2200~5000mAh 3~4s Lipoly Battery

<조립 참고 영상>

<제품 이미지>

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CW(시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CCW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CCW(반시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

[AMASS] 범용 서보 연장선(Servo Extension Wire)-15cm

중국 최대의 컨넥터 메이커 AMASS사의 15cm 길이의 서보 연장 코드선입니다.

숫놈은 JR 사양, 암놈은 FUTABA 사양으로 케이블 규격에 상관없이 연장선으로 사용이 가능합니다.

수량 : 1 pcs

라디오링크 T8FB 조종기 전용 8채널 수신기 입니다.

(AT9S 에 호환되지 않습니다)

SBUS/PPM 출력을 지원하며, 픽스호크와 같은 비행 컨트롤러에 연결해서 사용할 수 있는 초소형 수신기 입니다.

바인딩 방법
1. 조종기의 전원을 켭니다
2. 수신기에 전원을 연결합니다
3. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
4. 몇초 후 바인딩이 완료됩니다.

S.Bus 와 PPM 모드 변경 방법
1. 수신기가 바인딩이 되어 있어야 합니다.
2. 수신기가 켜져 있는 상태에서, 측면의 작은 바인딩 버튼을 1초 이내에 두 번 연속으로 누르면 모드가 변경됩니다.

- LED 빨강색 : PPM 출력 모드
- LED 보라색 : SBUS 출력 모드

– Channel: 8 channels(support SBUS and PPM output)
– Working Voltage: MAX 10V
– Working Current: 19-25mA (input voltage:5V)
– Dimensions: 16.0*21.5*1.0mm
– Weight:2.5g
– Precision: 4096, 0.25us per section, servo anti-shake rudder

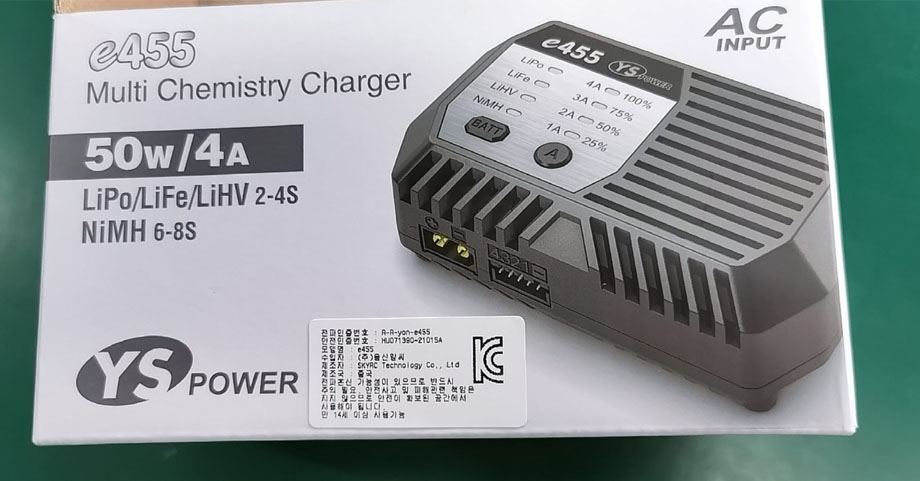

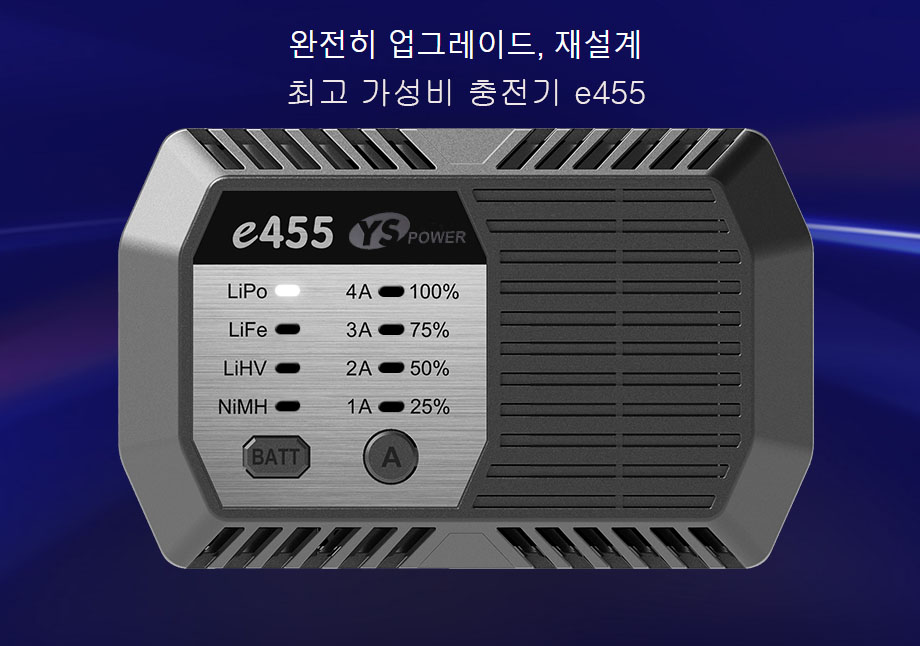

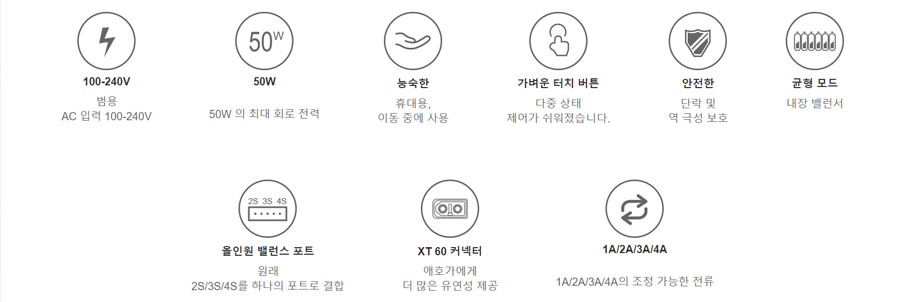

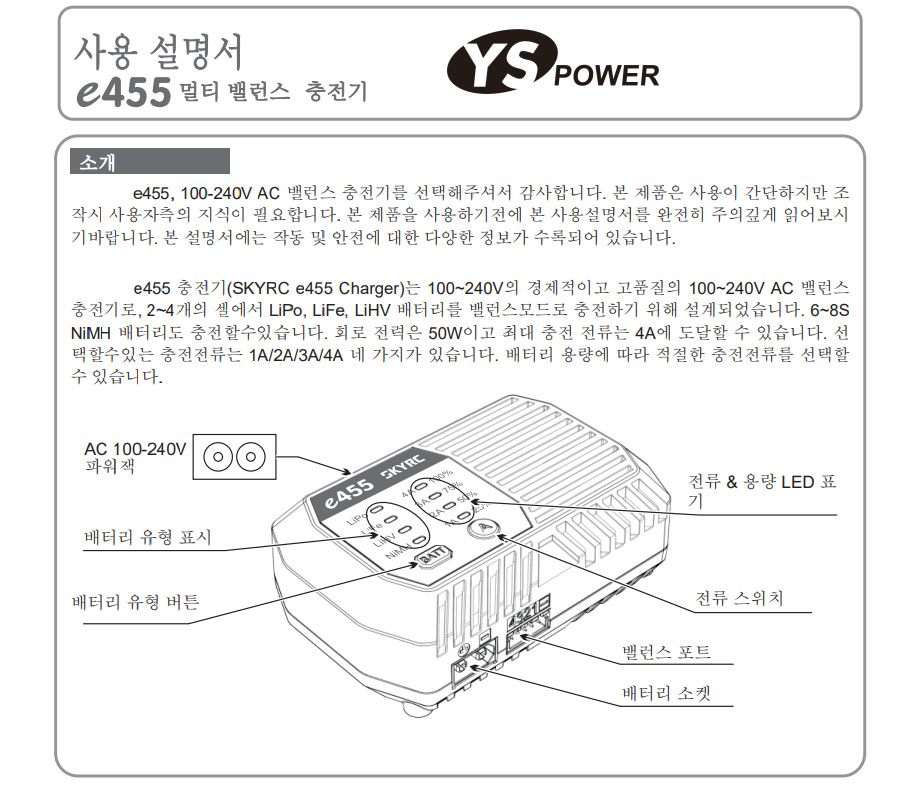

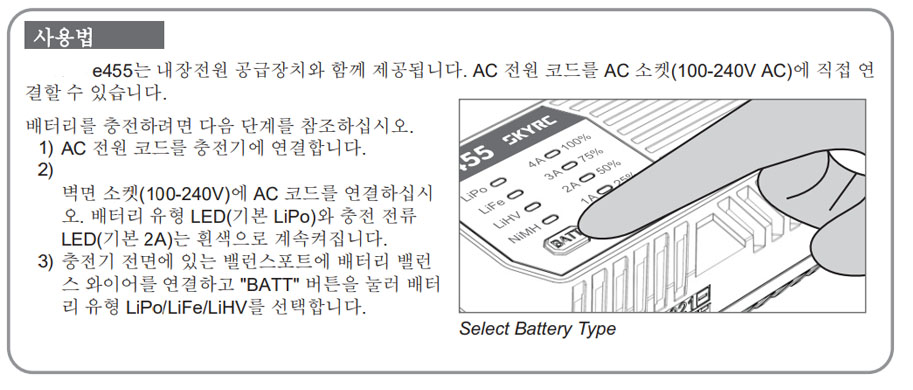

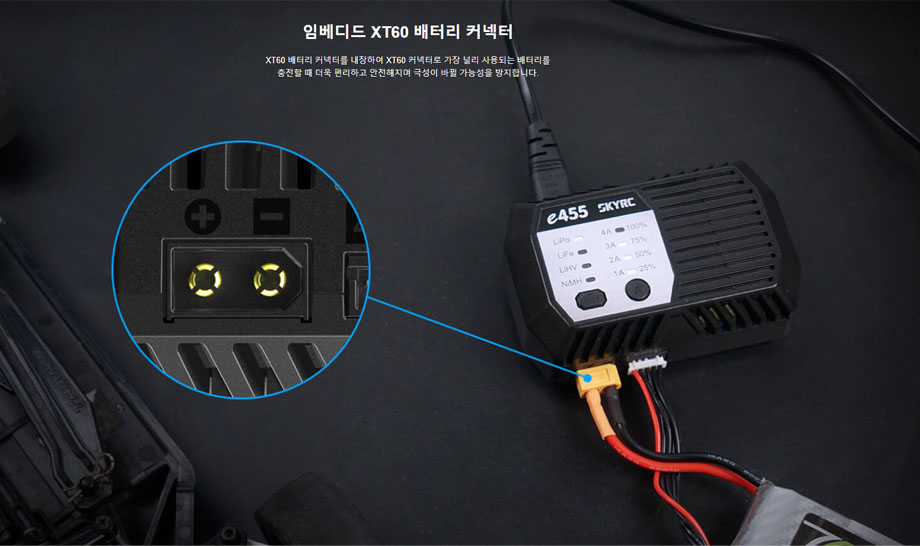

사양

-케이스 재질:플라스틱

-케이스 사이즈:110X70X40mm

-무게: 191g

-AC 입력:100-240V

-충전가능 배터리 유형: Lipo/LiFe/LiHV/NiMH

-셀수: Lipo/LiFe/LiHV 2-4s

NiMH 6-8s

-충전 전류:1A/2A/3A/4A +- 10%

-셀 최대 전압:

LiPO: 4.2V +- 0.02V

LiHV: 4.35V +- 0.02V Life:3.6V +- 0.02V

NiMH:회로전력 50W

경고 및 안전 참고 사항

►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.

► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.

► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.

►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.

►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.

►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)

►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.

►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.

►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.

►충전기는 접지된 콘센트에만 연결해야 합니다.

► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.

►충전시 부주의로인한 사고에 대한 책임은 당사에서 지지않는점 유의바랍니다.
