모드1 · 모드2 · 양쪽 텐션, 무엇이 다른가요?

조종기에는 스틱이 두 개 있고, 스틱은 손을 뗐을 때 움직임이 다른 두 종류가 있습니다. 모드는 이 두 스틱이 어느 쪽에 달려 있느냐의 차이입니다.

멈추는 스틱놓아도 그대로손을 떼도 그 자리에 그대로 있습니다. 위아래로 밀면 드르륵 걸리고, 드론을 위로 띄우는(속도를 올리는) 스틱입니다.

돌아오는 스틱놓으면 가운데로안에 스프링이 있어서 손을 떼면 항상 가운데로 돌아옵니다. 게임기 조이스틱과 같습니다.

모드1

멈추는 스틱이 오른쪽

오른손으로 드론을 띄웁니다

드론을 띄우는 손이 오른손입니다. 일본에서 많이 쓰는 배치로, 예전부터 모드1로 날려 온 분들이 고릅니다.

처음이면 추천

모드2

멈추는 스틱이 왼쪽

왼손으로 띄움 · 국내 대부분

드론을 띄우는 손이 왼손입니다. 국내·미국·유럽 대부분이 이 배치이고, 드론 강좌·영상도 대부분 모드2 기준입니다.

양쪽 텐션 (드론 모드)

멈추는 스틱이 없음

둘 다 가운데로 · 자동 고도 유지 드론용

모드2의 왼쪽 스틱에도 스프링을 넣어 두 스틱 모두 손을 떼면 가운데로 돌아옵니다. 스틱을 놓으면 드론이 그 높이에 스스로 떠 있는 드론(픽스호크 고도 유지 비행 등)에 씁니다.

어떤 것을 고를까요?

처음이면 모드2 · 픽스호크·교육용 드론이면 양쪽 텐션 · 모르겠으면 카카오톡으로 물어봐 주세요.

처음 시작하시거나 잘 모르시면 → 모드2
픽스호크·교육용 드론처럼 스틱을 놓으면 그 자리에 떠 있는 드론 → 양쪽 텐션
FPV 드론·비행기·헬기 (손으로 높이를 계속 맞추는 기체) → 모드2 (원래 모드1을 쓰셨다면 모드1)
그래도 모르겠으면 카카오톡으로 기체를 알려 주세요. 맞는 것을 골라 드립니다.

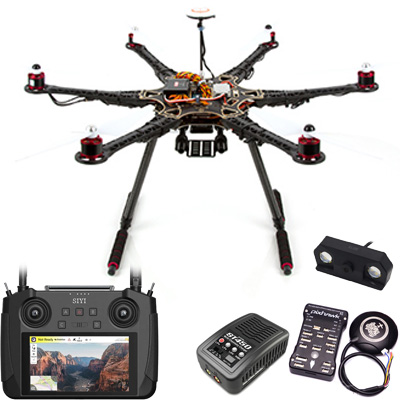

TAROT S550 HexaCopter Super Combo 풀셋

Mini S800으로 해외에서 호평 받고 있는 타롯사의 S550 Super Combo 풀셋!

메인 프레임 외에, 모터, 변속기, 프로펠러, 픽스호크 FC 등 비행에 필요한 기자재가 모두 포함된 ARF Super Combo 패키지에,

비행에 필요한 조종기, 배터리, 충전기까지 모두 포함된 풀셋 구성입니다.

아울러 Gimbal 및 배터리 BED를 장착, 다양한 Mission에 적용 가능한 All Round 드론 시스템.

모터가 6개 장착된 헥사콥터 타입의 드론으로, 픽스호크를 이용한 연구/개발/수업/강의 등 전천후로 사용이 가능한 제품입니다.

모터가 4개인 F450, S500 보다 더욱 뛰어난 안정성을 가지고 있습니다.

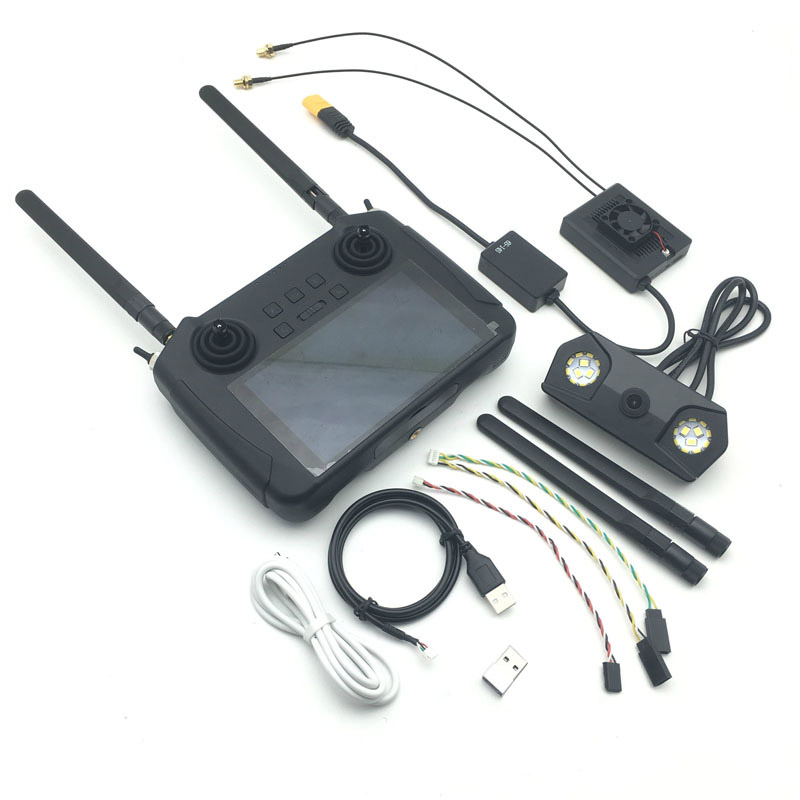

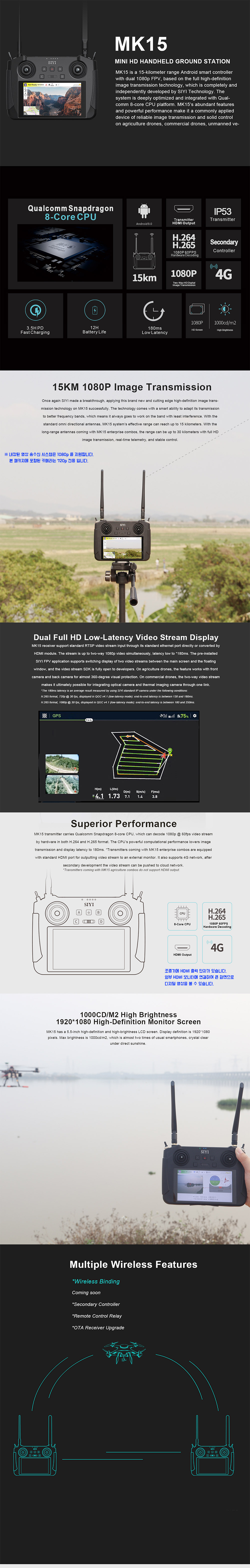

포함된 조종기에는 안드로이드 기반의 8-Core CPU 가 내장되어 있으며,

1920*1080 Full HD 고화질 + 1000cd 의 밝은 디스플레이로 맑은 날 야외에서도 화면이 잘 보입니다.

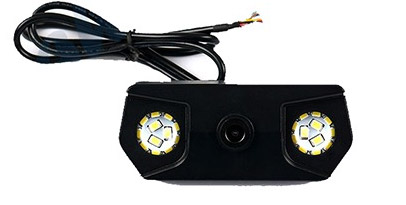

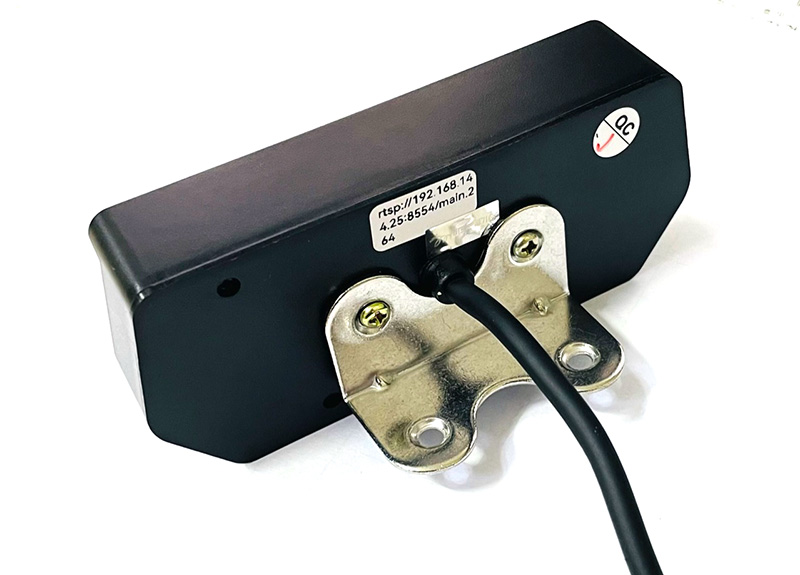

야간 탐조등이 부착된 IP67 등급의 760P HD 카메라가 포함되어 있습니다.

조종기 자체에 Qground Control 이 설치되어 있어 별도의 픽스호크용 텔레메트리가 없이도

기본 포함된 에어 유닛과 함께 데이터링크가 가능하며,

HD 화질의 카메라 영상을 실시간으로 수신받을 수 있습니다.

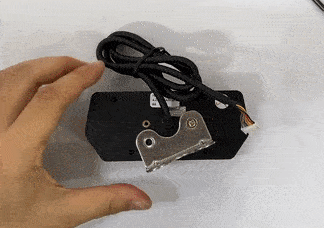

기본 포함된 카메라는 야간 탐조등이 부착되어 있으며, 조종기 스위치를 이용해 원격으로 탐조등을 ON/OFF 가능합니다.

배터리와 충전기 까지 포함되어 있으므로

조립/셋팅 후 바로 비행할 수 있는 모든 기자재가 포함되어 있습니다.

[알씨뱅크] SREF-032-ARF [TR] S550 HexaCopter ARF + 픽스호크 GPS 셋트

An excellent strong lightweight Hexcopter frame with carbon fiber landing gear and a bonus built in printed circuit board (PCB) for neat and easy wiring.

The added lift capacity of a hex configuration makes this frame ideal for carrying larger payloads such as camera systems and other electronic components.

This makes for an exceptional camera rig or simply a very agile and powerful multi-rotor frame for aerobatics!

The arms have carbon fibre rods through the center and are upswept which improves stability and provides faster forward flight.

The upper deck flight controller distribution board also includes a mini USB socket which allows for PC connectivity, so there will be no need to disassemble the frame to calibrate your flight controller.

Assembly of this frame is super simple with pre-threaded sleeves for all the frame bolts so no lock nuts are required. The motor mounts are ready to take a selection of motors with mounting hole centers of 16, 19 and 25mm once again making this a very universal frame at a very affordable price.

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
[TR] S550 헥사콥터 드론 프레임 키트 - 카본 랜딩기어 포함	[KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트 (예약판매)	T2212-920KV 브러쉬리스 모터 정방향 (V2)
T2212-920KV 브러쉬리스 모터 역방향 (V2)	[GT-Drone] 35A BLHeli_S OPTO 드론 변속기 ESC (2S~5S)	[GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조

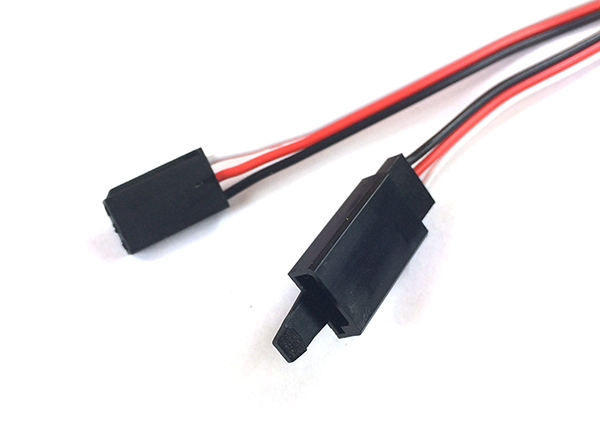

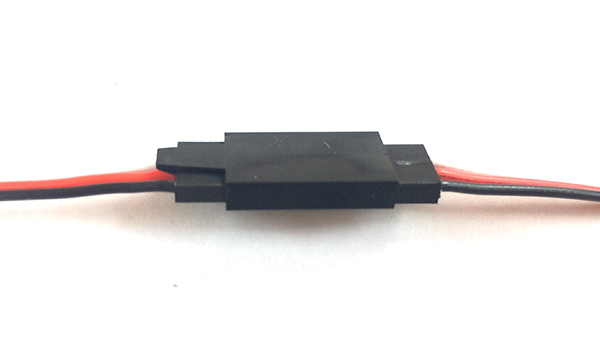

서보 연장선 케이블 15cm 고급형 (클립방식)	[SIYI] MK15 FPV Combo TX - 디지털 HD 영상 송수신기가 내장된 조종기 셋트, 픽스호크(Qground Control) 연동	SIYI MK15-J 카메라용 프레임 부착 마운트 (나사 포함)

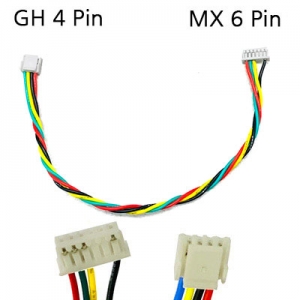

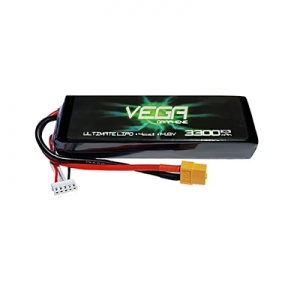

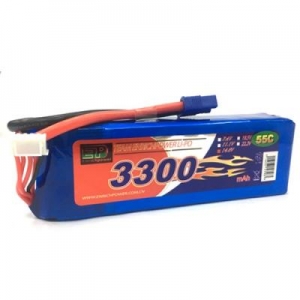

픽스호크1(2.4.8) ↔ SIYI MK15 데이터링크 연결 케이블	[VEGA] 베가 그래핀 4셀 14.8V 3300mAh 70C 리튬폴리머 배터리 - XT60	[YS POWER] e4S 멀티 케미스트리 파워 서플라이 내장 충전기 (60W 5A)
XT60 병렬 컨넥터 케이블 Type 2

제품 구성품 1 : [TR] S550 헥사콥터 드론 프레임 키트 - 카본 랜딩기어 포함

TAROT S550 HexaCopter PDB Edition (CF Landing Gear) - KIT

타롯사의 S550 헥사 프레임 세트

Power Distribution 보드가 기본 장착 되어 있어 복잡한 배선도 손쉽게 솔더링이 가능합니다.

아울러 Gimbal 및 배터리 BED를 장착, 고프로급의 짐벌과의 조합으로 항공촬영용 기체로 사용하실 수 있습니다.

• Pre-threaded brass sleeves for all frame bolts
• Locating tabs for arms
• PCB for easy and neat wiring
• Easy assembly

• Frame Diameter: 550mm
• Height: 288mm
• Weight: 445g (frame only)
• Motor Mount Bolt Holes: 16~19~25mm

• 6 x 28mm 1000~1200kv (or similar size/kv)
• 6 x 18~30 Amp ESC
• 6 x 8~10 Prop (3CW & 3CCW)
• Flight Controller(Tarot ZYX-M)
• 2200~5000mAh 3~4s Lipoly Battery

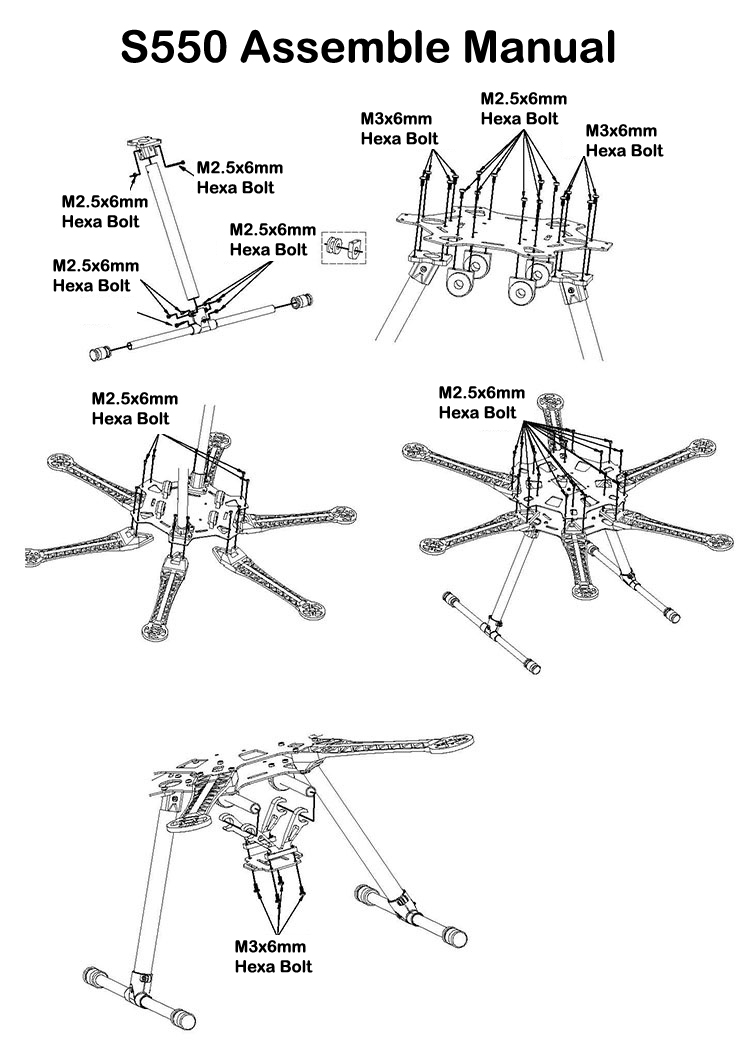

<조립 참고 영상>

<제품 이미지>

제품 구성품 2 : [KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트 (예약판매)

국산 비행컨트롤러인 KoA FC 와 GPS 의 셋트 상품입니다.

GPS 마운트와 각종 악세사리가 포함되어 있습니다.

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

MADE IN KOREA

대한민국에서 설계/생산하는 제품입니다

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

드론의 핵심 부품인 비행 컨트롤러는 국산 제품을 구매하기 어렵습니다. 많은 국내 드론 업체들이 자체 개발한 컨트롤러를 사용하지만, 대부분 자사 드론에 최적화되어 있어 범용성이 부족하고 별도로 판매되지도 않습니다. 물론 일부 고가 제품이 있지만, 높은 가격 때문에 접근성이 낮습니다.

이러한 상황 때문에 10년이 넘은 구형 프로세서를 사용하는 중국산 비행 컨트롤러가 여전히 대학 교육이나 기업 연구용으로 널리 쓰이고 있습니다.

KOA DRONE FC는 이러한 아쉬운 점을 해결하기 위해 탄생했습니다. 고가의 최고급 컨트롤러를 대체하기보다는, 합리적인 가격으로 구형 중국산 픽스호크를 대체하는 것이 우리의 목표입니다. 누구나 부담 없이 사용할 수 있는 국산 비행 컨트롤러를 제공하여 드론 산업 발전에 기여하고자 합니다.

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

KOA DRONE FC는 저렴한 가격과 뛰어난 범용성을 핵심 목표로 설계되었습니다.

특히, 사용자가 원하는 드론 소프트웨어를 자유롭게 선택할 수 있도록 ArduPilot, PX4, Betaflight, iNAV를 모두 지원합니다. 이를 통해 연구, 교육, 취미 등 다양한 분야에서 활용될 수 있는 최적의 솔루션을 제공합니다.

더 나아가, 레이싱 드론용으로 널리 사용되는 30.5mm 규격의 장착 구멍까지 적용하여 사용 편의성과 확장성을 높였습니다. 이로써 드론 종류에 구애받지 않고 누구나 손쉽게 사용할 수 있습니다.

공식 홈페이지 (매뉴얼, 펌웨어 다운로드) : https://koafc.com/

< 키 포인트 >

* 뛰어난 가성비와 표준 규격 호환성

* 최신 H743 프로세서, 고성능 기압센서

* 초경량, 초박형, 35mm 표준 홀 규격으로 소형 드론에도 사용 가능

* Ardupilot, PX4 뿐만 아니라 Betaflight, iNAV 까지 지원

* 250급 소형 드론 ~ 500급 드론 사용 가능

Bosch Sensortec 의 비용 효율적으로 설계된 고성능, 저잡음 듀얼 IMU 센서가 포함되어 있어 센서 중복성(Redundancy)을 가지고 있으며, 뛰어난 안정성을 지니고 있습니다.

최신의 SPA06 기압 센서 사용으로 기존의 FC 에 일반적으로 사용되는 센서에 비해 훨씬 더 정밀한 고도 측정/유지가 가능합니다.

STMicroelectronics 기반 STM32H743 프로세서는 최대 480MHz로 실행되는 Arm Cortex-M7 코어, 2MB 플래시 메모리 및 1MB RAM 이 있습니다.

H7 프로세서의 뛰어난 처리 능력 덕분에 개발 작업을 보다 생산적이고 효율적으로 수행할 수 있으며, 라즈베리파이와 같은 컴패니언 컴퓨터와의 뛰어난 호환성을 가집니다.

KoA-Drone FC 는 모든 드론/로버/비행기/궤도차량/보트 등에 사용 가능한 범용 비행 컨트롤러로 설계되었습니다.

단일 기판에 전압 센서 및 5V BEC 가 내장되어 있어서 외장형 파워 모듈 없이 단독으로 사용이 가능하며,

소형 드론용 30x30mm M3 표준 규격에 맞게 홀 가공이 되어 있으므로 현존하는 대부분의 표준형 소형 드론에 손쉽게 장착할 수 있습니다.

DJI O3/O4, Runcam OpenIPC 등의 디지털 FPV 카메라에 사용할 수 있는 전용 12V BEC 및 연결 포트가 포함되어 있습니다.

Pixhawk Bus 표준에 맞는 GH1.25 커넥터를 사용하고 있어 현재 출시되고 있는 대부분의 표준 픽스호크용 호환 제품들을 사용할 수 있습니다.

최대 8개의 변속기/서보를 연결할 수 있는 외장형 8채널 PWM HUB 가 동봉되어 있으며, 소형 드론에 사용할 경우 4in1 ESC 를 연결하여 사용할 수도 있습니다.

제품 구성품

[ 상세 제원 ]

프로세서 및 센서

- 프로세서 : STM32H743 (32 Bit Arm? Cortex?-M7, 480MHz, 2MB memory, 1MB SRAM)

- 온보드 센서

* Accel/Gyro : BMI088 + BMI088 (듀얼 센서)

* Barometer : SPA06-003 (절대 정확도 ±0.3hPa / 상대 정확도 ±0.03hPa / 최대 해상도 ±0.25m)

* Compass : 없음 (외장 컴퍼스 필요)

- Micro SD 카드 슬롯

- UART(시리얼) x 7

- I2C, SPI, SWD, ADC(VBAT, Current)

- External CAN 옵션

- BEC 5V 2.5A (FC, 수신기, GPS, 옵티컬플로우 등 기타 장치용)

- BEC 12V 2.5A (O4 영상 송신기, 카메라용)

전기 데이터

- 작동 전압 : 5V

- 최대 입력 전압 (VBAT) : 6S (24V)

- USB 전원 입력 :

* 4.75 ~ 5.25V

* 동봉된 전용 USB 케이블을 사용하여 Power/Debug 단자로 외부기기 전원 공급 가능

- 작동 온도 : -15 ~ 50°C

규격

- 크기 : 40 * 60 * 10mm

- 무게 : 33g(케이스 포함) / 14g(케이스 제외)

RC 입력

- SBUS, CRSF, ELRS, S.Port, F.Port, SRXL, SRXL2 지원

VTX 지원

- DJI O3, O4, Runcam OpenIPC 디지털 FPV 시스템을 위한 전용 12V BEC 및 포트 제공

PWM 출력

- 최대 8개 PWM 출력

- 채널1 ~ 채널8 DShot (BDShot) 지원

- 채널8 에서 외장형 부저 지원

TELEM 출력

- TELEM1, TELEM2 텔레메트리(시리얼) 포트

- External CAN Module 사용시 TELEM2 에서 CAN 통신 지원 (CAN 모듈은 옵션)

배터리 모니터링

- VBAT 단자에 전압 센서 및 5V BEC 내장 (외장형 파워 모듈 불필요)

- 외장형 4in1 ESC 또는 파워 모듈 연결시 전류 측정 가능

UART Mapping

픽스호크용 펌웨어인 아두파일럿(Ardupilot)과 PX4 뿐만 아니라,

FPV 레이싱드론용 펌웨어인 베타플라이트(BetaFlight)와 아이나브(iNAV) 까지 모두 지원합니다.

* PX4 펌웨어가 사전 설치되어 출고됩니다.

사용하는 펌웨어에 맞게 미션 플래너 (Mission Planner), QGC(Qground Control), 베타플라이트/아이나브 컨피규레이터 앱 까지 모두 지원합니다.

케이스 분해/조립

가볍고 견고한 플라스틱 케이스는 손쉽게 분리할 수 있습니다.

무게를 최소한으로 줄이기 위해 3D 프린트로 생산된 케이스는, 내부 센서의 자기장 간섭을 피하기 위해 일체의 나사가 포함되어 있지 않으며, 손으로 쉽게 분리할 수 있습니다.

케이스 분해시 PCB 본체는 30.5 x 30.5mm / M3 의 소형 드론 표준 규격으로 홀 가공이 되어 있습니다.

30x30 표준 FC 규격을 지원하는 250급 소형 레이싱 드론에 손쉽게 탑재할 수 있으며, 소형 드론에 장착시 4in1 ESC 를 연결하여 사용할 수 있습니다.

4in1 ESC 사용시 변속기와 센서 케이블을 연결하여 배터리 전압과 소모 전류 측정이 모두 가능합니다.

내부에 전압 측정을 위한 ADC 가 내장되어 있어 별도의 외장형 파워 모듈이 없어도 배터리 전압을 체크할 수 있습니다. (최대 6S Lipo, XT60 전원 케이블 포함)

7S 이상의 전압을 사용하거나, 또는 소모 전류 측정이 필요할 경우 외장형 파워모듈을 별도로 연결할 수도 있습니다.

PWM 출력

제품에 포함된 PWM 허브를 이용하여 최대 8개의 PWM 출력을 지원합니다.

모든 PWM 포트에서는 양방향 DShot 을 지원하며, ESC 나 서보를 연결할 수 있습니다.

PWM 허브의 8번 포트는 부저 기능으로도 사용할 수 있습니다.

PWM 포트는 서보도 지원하므로, 일반 드론 뿐만 아니라 고정익 드론 (비행기), 로버, 보트 등 다양한 기기에 사용이 가능합니다.

GPS 연결

Compass 센서가 내장된 픽스호크 표준 프로토콜의 GPS 를 사용할 수 있습니다. GH 1.25 6Pin 규격을 사용합니다.

PX4 사용시 CAL_MAG0_ROT = 12 (Pitch 180) 로 설정한 뒤 재부팅 → 나침반 재보정을 해 주세요.

※ PX4 v1.16 기준. 버전이 올라가면 바뀔 수 있습니다.

수신기 연결

RC 포트에 표준 시리얼 프로토콜을 지원합니다. SBUS 수신기 연결을 위한 3Pin 케이블이 동봉되어 있으며, 그 외에도 S.Port, F.Port, SRXL, SRXL2, CRSF, ELRS 프로토콜의 수신기를 지원합니다.

I2C 연결

I2C 포트를 통해 표준 I2C 호환 기기를 연결할 수 있습니다. I2C 분배 허브(미포함)를 이용한다면 여러개의 I2C 기기를 동시에 연결할 수 있습니다.

텔레메트리 연결

TELEM1 / TELEM2 포트를 통해 외부 무선 통신을 위한 표준 MAVLINK 텔레메트리 장치(미포함)를 연결할 수 있습니다.

FC 의 외부 제어를 위한 라즈베리파이와 같은 컴패니언 컴퓨터를 연결할 수도 있습니다.

CAN 장치 연결

TELEM2 포트에 외장형 CAN 모듈(미포함)을 장착하여 CAN 통신을 지원합니다.

디지털 FPV 연결

DJI O3, O4, Runcam Wifilink 등의 디지털 FPV 를 연결할 수 있는 전용 포트에서는 12V BEC 출력 및 TX, RX 연결이 가능합니다.

다른 5V 장치를 실수로 연결하는 것을 방지하기 위해 GH1.25 7Pin 으로 제작되었습니다.

FC 자체에 12V BEC 가 내장되어 있으므로 디지털 FPV 카메라를 위한 별도의 전원이 필요 없습니다.

( 디지털 FPV 연결 예시 )

연결 케이블은 FPV 시스템에 따라 상이하므로 포함되어 있지 않습니다. 디지털 FPV Air Unit 의 연결 도식은 사용하시는 해당 FPV 시스템의 매뉴얼을 참고하십시오.

AUX / DEBUG

디버깅 및 추가 장치의 원활한 연결을 위해 AUX, DEBUG 포트가 마련되어 있습니다.

Dimension

제품 구성품 3 : T2212-920KV 브러쉬리스 모터 정방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CW(시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

제품 구성품 4 : T2212-920KV 브러쉬리스 모터 역방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CCW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CCW(반시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

알씨뱅크는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

공장에서 이미 골드잭 납땜이 완료되어 출고되는 제품의 경우, 낮은 확률로 납땜 불량이 있을 수 있습니다.

모터 장착 후 드르륵 드르륵 하며 회전이 제대로 되지 않는 경우(= 코깅 현상) 골드잭의 접촉 불량으로 인한 경우가 대부분이므로,

먼저 모터와 변속기를 연결하는 잭을 뺏다가 다시 꽂아 보시고, 그래도 해결되지 않을 경우 아래의 사진을 참고하여

골드잭을 다시 납땜하여 주시기 바랍니다.

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

위 사진처럼 커터칼로 골드잭에 씌워져 있는 수축 튜브를 제거합니다. 전선이 잘리지 않도록 주의하세요.

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

골드잭이 공장에서 이미 납땜이 되어 있는 상태입니다.

이것을 완전히 떼어낸 후에 다시 재 납땜 합니다.

※ 위 부분의 납땜 불량으로 인한 모터 회전이 안되는 것은 모터의 초기 불량으로 인정되지 않습니다.

만약 초기 불량이라고 교환을 요청하시더라도 위 부분을 재납땜하여 해결이 된다면 왕복 배송비를 지불하셔야 합니다.

발송 전 모든 제품을 일일이 확인해서 보내드리고 싶으나, 인건비로 인한 단가 상승 요인이 되므로 양해 부탁드립니다.

제품 구성품 5 : [GT-Drone] 35A BLHeli_S OPTO 드론 변속기 ESC (2S~5S)

[GT Drone] 35A BL BLHeli_S ESC

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 3온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

<제품 이미지>

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

제품 구성품 6 : [GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조

[GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조

프로펠라 전문 제조회사 Gemfan 의 드론전용 고강도 프로펠라 입니다.

일반 나일론 프로펠라와 달리 소재에 탄소 섬유 (카본 파이버) 가 포함되어 있어

강도가 높고 휘어짐이 적습니다.

특히 진동에 민감한 픽스호크 비행 컨트롤러와의 궁합이 좋으므로

픽스호크를 사용하는 450 ~ 500 Class 드론에 추천드립니다.

DJI Type 모터에 사용할 수 있게 센터홀이 십일자로 가공된 제품입니다.

모터축이 둥근 모터에는 사용할 수 없으니 주의하세요. (아래 사진 참조)

제품 구성품 7 : 서보 연장선 케이블 15cm 고급형 (클립방식)

길이 15cm 서보 연장선입니다. 하이텍, JR, 후타바, 워커, E-Sky 등 표준형 수신기와 서보에 모두 쓸 수 있습니다. 단순히 꽂기만 하는 방식이 아니라 클립 방식이라 연장한 부분이 빠지지 않습니다. 제품코드는 AM-2001H-6입니다.

서보 연장선 (15cm)

HITEC, JR, Futaba, Walkera, E-Sky 등 모든 표준형 수신기 및 서보에 사용 가능합니다.

단순이 꽂기만 하는 연장선이 아니라, 클립 방식으로 제작되어 있어 연장한 부분이 빠지지 않게 되어 있는 고급형 커넥터입니다.

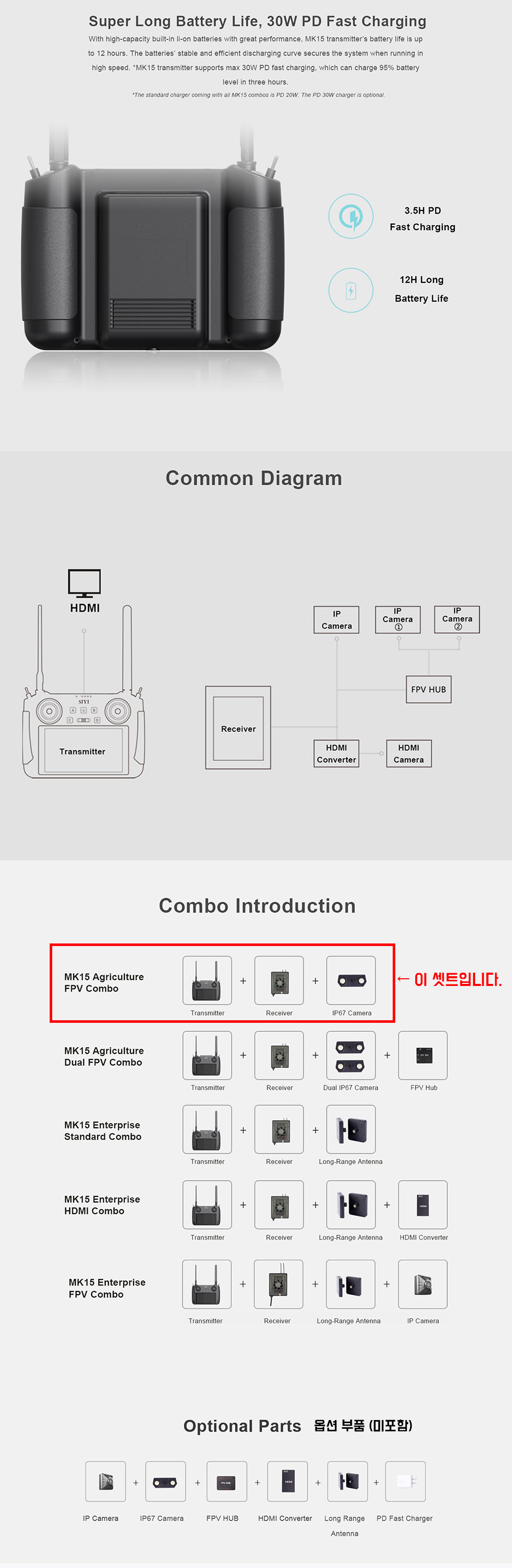

제품 구성품 8 : [SIYI] MK15 FPV Combo TX - 디지털 HD 영상 송수신기가 내장된 조종기 셋트, 픽스호크(Qground Control) 연동

SIYI MK15 Agricultural FPV Combo TX

SIYI사의 농업용 드론 전용 조종기 시스템.

안드로이드 기반의 8-Core-CPU Tablet이 내장되어 있으며 조종기 제어 시스템 및 GCS를 통합, 1920x1080 고해상도 모니터에서 실시간 제어가 가능합니다.

ALIGN사의 MA1 FC용 App에도 최적화가 되어 있어 전용 App 설치시 MA1과 완벽한 호환성을 보장하며,

조종기 자체에 내장된 FPV 프로그램을 통한 FULL HD 영상 수신 및 Qground Control 이 설치되어 있어 픽스호크와의 연동도 가능합니다.

10,600mAh 대용량 배터리를 탑재하고 있어 최대 12시간 구동이 가능하며, 초고감도 통합 수신기(VTA)와 조합시 최대 15Km의 통달 거리를 가지고 있습니다.

본 제품은 국내 SIYI사 공식 수입원에서 수입된 정식 수입품으로서 사후 A/S를 보증 받으실 수 있습니다.

KC 인증 번호 : R-C-Sy5-MK15/R-R-Sy5-MK15RX

* 드론 인증을 위해 KC 인증서 필요시 반드시 수입사에서 지정한 인증업체를 이용해야 인증서를 제공합니다.

[ 매뉴얼 다운로드 (영문) ]

* 최신 버전의 PX4 를 사용할 경우, SIYI QgroundContorl 앱 사용시 앱이 자꾸 꺼져버린다면 (버전 호환성 문제)

Qgroundcontrol 공식 웹사이트에서 공식 버전의 QgroundControl 최신버전 앱을 다운로드 받아서 설치하시기 바랍니다.

[안드로이드 언어 변경 방법]

[ 제품 구성 ]

- 조종기 본체

- 에어 유닛 (RC 수신기 + HD 디지털 영상 송신기 겸용) - 입력전압 6S~14S 필요

- 야간 탐조등 부착된 IP67 760P HD 카메라

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

[ 카메라 제원 ]

해상도: 720p

작동전압 : 5V (전용 수신기에 연결하여 사용)

카메라 및 LED 작동시 전압 : 14-52V (전용 수신기에 연결하여 사용)

작동전류 (LED on) : 140mA

크기: 105*43*35mm

무게: 90g

카메라를 드론에 부착하기 위한 마운트는 아래 상품을 구매하시면 됩니다.

SIYI MK15-J 카메라용 프레임 부착 마운트 (나사 포함)
10,000

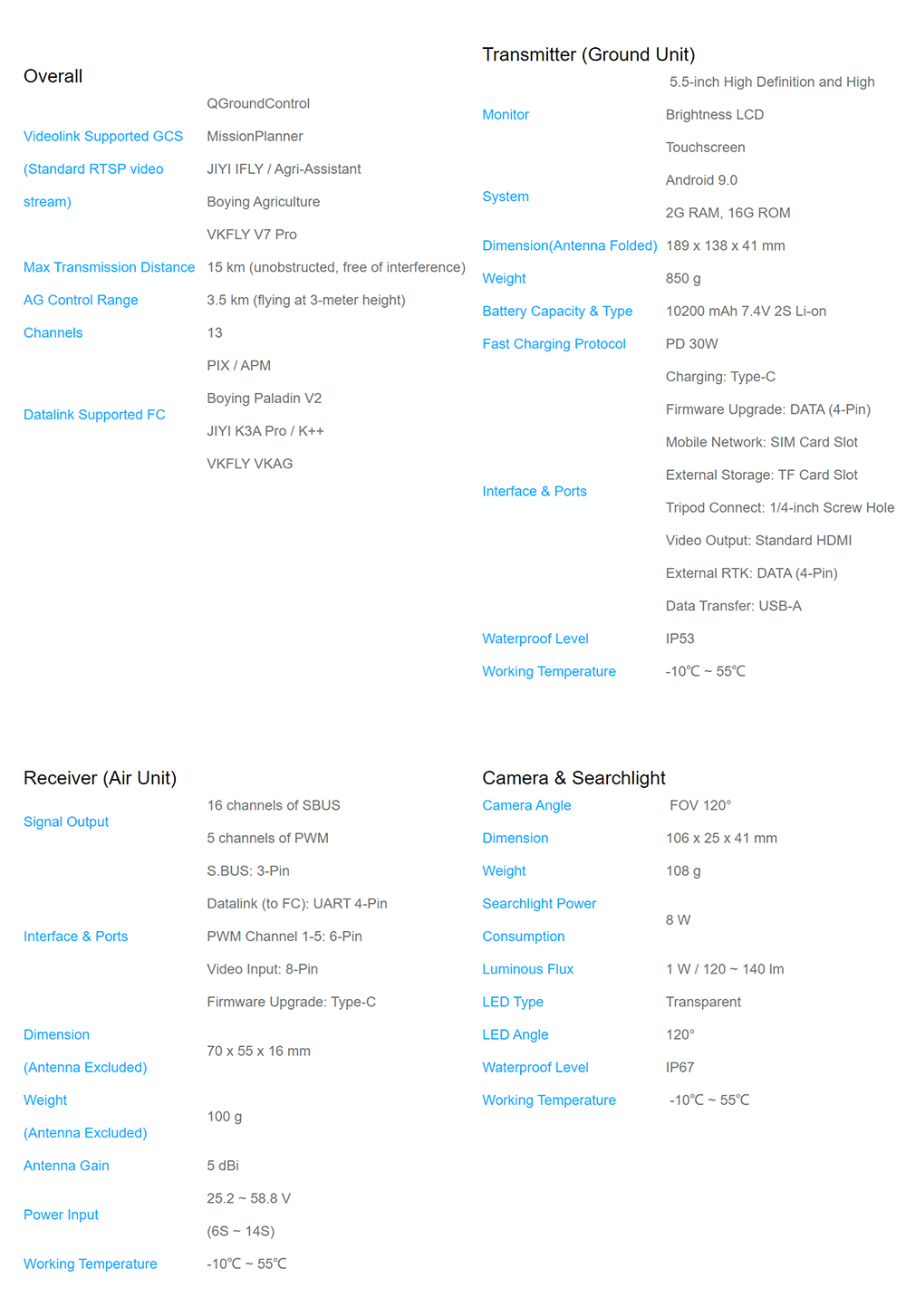

Specification:

Overall

Max Transmission: 15km (unobstructed, free of interference)

AG control range: 3.5km (flying at 3 meter height)

Channels: 13

Datalink supported FC: Pix / APM

Videolink supported GCS (standard RTSP video stream): Q Ground Control / Mission Planner

Transmitter (Ground Unit)

Monitor: 5.5inch high definition and high brightness LCD touchscreen

System: Android 9.0 2G RAM, 16G ROM

Dimension (Antenna Foled): 189*138*41mm

Weight: 850g

Battery capacity & type: 10200mAh 7.4V 2S Li-on

Fast charging protocol: PD 30W

Charging time: 3 hours

Battery life: 15 hours

Interface & Ports:

Charging: Type-C

Firmware upgrade: DATA (4-pin)

Mobile network: SIM card slot

External storage: TF card slot

Tripod connect: 1/4-inch screw hole

Video output: standard HDMI

External RTK: DATA (4-pin)

Data transfer: USB-A

Waterproof level: IP53

Working temperature: -10℃ - 55℃

Receiver (Air Unit)

Signal output: 16 channels of S.BUS / 5 channels of PWM

Interface & Ports:

S.BUS: 3-pin

Datalink (to FC): UART 4-pin

PWM channel 1-5: 6-pin

Video input: 8-pin

Firmware upgrade: Type-C

Dimension (Antenna Excluded): 100g

Antenna gain: 5 dBi

Power input: 25.2 - 58.8V (6S-14S)

Working temperature: -10℃ - 55℃

Camera & Searchlight

Camera Angle: FOV 120°

Dimension: 106*25*41mm

Weight: 108g

Searchlight power consumption: 1W / 120 - 140lm

LED type: transparent

LED angle: 120°

Waterproof level: IP67

Working temperature: -10℃ - 55℃

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

SIYI FPV 앱이 자꾸 종료되는 경우, 시스템 언어를 영어로 변경하시면 됩니다.

시스템 언어를 한국어로 유지한 상태에서 SIYI FPV 앱을 사용하고자 하시면, 아래 링크에서 한글 지원 앱을 다운로드 받아서 설치하시기 바랍니다.

[ SIYI FPV v2.5.393 다운로드 ]

[알씨뱅크] [TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

제품 구성품 9 : SIYI MK15-J 카메라용 프레임 부착 마운트 (나사 포함)

SIYI MK15 조종기 셋트에 포함된 번들 카메라를 드론에 부착하기 위한 마운트 입니다.

- 고정을 위한 나사 2개 포함 (M3x5mm)

[알씨뱅크] SIYI-MK15-FPV [SIYI] MK15 Agricultual FPV Combo TX - 디지털 HD 영상 송수신기가 내장된 조종기 셋트, 픽스호크(Qground Control) 연동

위 사진의 카메라에 사용하는 제품입니다.'

사진과 같이 나사를 이용하여 카메라의 뒷면에 장착합니다.

위/아래 모든 방향으로 장착이 가능합니다.

위 영상과 같이 한쪽 나사를 먼저 채운 후, 손으로 밀어 올려서 반대쪽 나사를 고정하세요.

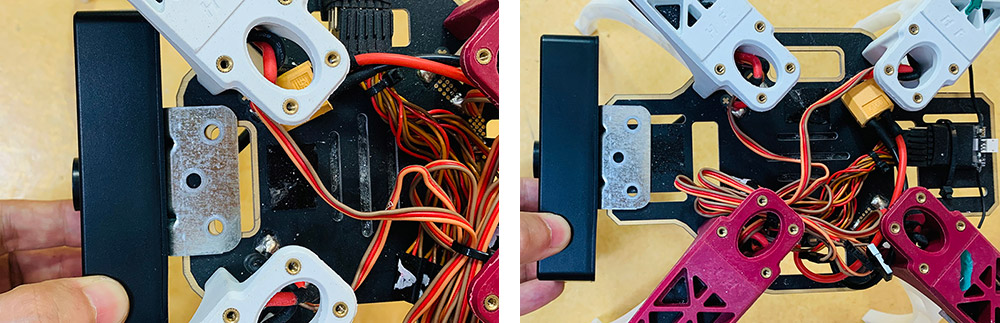

위 사진과 같이 프레임에 장착할 수 있습니다.

프레임에 나사구멍을 뚫어서 고정할 수도 있으나, 간단하게 양면테이프와 케이블타이로 고정할 수도 있습니다.

제품 구성품 10 : 픽스호크1(2.4.8) ↔ SIYI MK15 데이터링크 연결 케이블

픽스호크1(2.4.8) 본체와 SIYI MK15 에어 유닛의 DATA 단자를 연결하기 위한 케이블 입니다.

※ 전선 및 커넥터의 색상은 변경될 수 있습니다.

길이 : 약 15cm

※ 사용하는 텔레메트리와 픽스호크 종류에 따라 배선이 다를 수 있습니다.

텔레메트리와 픽스호크는 아래와 같이 연결됩니다.

잭을 연결하기 전 사용하는 텔레메트리와 픽스호크의 배선을 먼저 확인하시고,

이 잭과 배선이 다를 경우 아래의 방법으로 잭 배선을 변경할 수 있습니다.

제품 구성품 11 : [VEGA] 베가 그래핀 4셀 14.8V 3300mAh 70C 리튬폴리머 배터리 - XT60

VEGA 3300mAh 4S 70C Battery

- 새로운 프리미엄 배터리 브랜드 ‘VEGA’입니다.

- 내부 안전성 테스트 및 각종 비행 테스트에서 우수한 성능을 검증받은 제품입니다.

- 고급 그래핀 셀을 사용한 배터리로, 전압 유지, 발란스 유지, 충전 등의 부분에서 뛰어난 퍼포먼스를 보여주는 배터리입니다.

- 드론 및 무선모형 용도에 최적화된 배터리로 최상의 성능을 느껴보십시오.

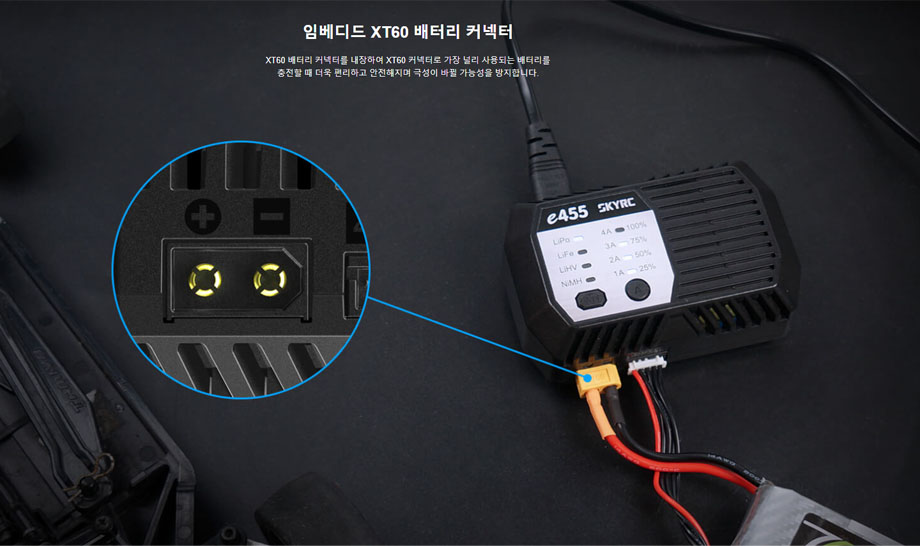

XT60 커넥터입니다.

구성

배터리 1개

사이즈 135x43x30mm

무게 378g

제품 구성품 12 : [YS POWER] e4S 멀티 케미스트리 파워 서플라이 내장 충전기 (60W 5A)

KC인증번호:R-R-yon-e4S

안전인증번호:HU071390-21015A

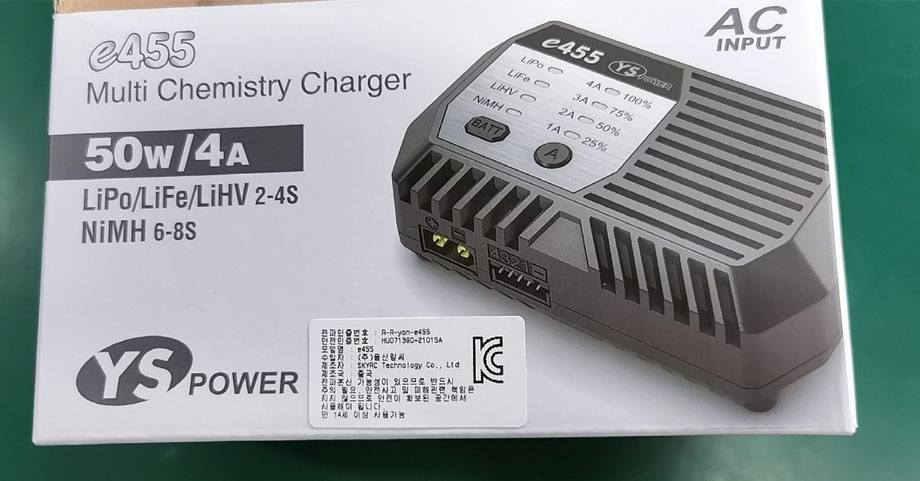

YS POWER e4S AC Charger 60W 5A 4S LiPo/LiFe/LiIon/LiHV

(아래사진은 실물과 조금 상이할수도있습니다)

e4S는 상징적인 e450을 기반으로 내외부 모두 완전히 새롭게 진화했습니다.

60W의 출력과 최대 5A의 충전 전류를 제공하는 이 충전기는 간편한 버튼 조작과 정교한 알고리즘을 결합하여 정확하고 손쉬운 충전을 가능하게 합니다.

2~4S LiPo 및 6~8S NiMH 배터리용으로 설계된 e4S는 e455의 명성을 더욱 강력하게 계승합니다.

e4S 충전기는 다양한 배터리 종류를 정밀하고 간편하게 관리할 수 있도록 전문적으로 설계되었습니다.

LiPo(리튬 폴리머): 고성능 에너지로 까다로운 작업에 적합, LiHV(고전압 리튬 폴리머): 고전압 효율로 확장된 용량 제공, LiFe(리튬 인산철): 뛰어난 내구성과 탁월한 안전성, NiMH(니켈 금속 수소화물): 최고의 안전성과 긴 수명 보장

e4S 충전기는 100V~240V 범위에서 원활하게 작동하며 전 세계 전력 표준에 맞춰 사용할 수 있습니다.

어디를 가든 충전할 준비가 되어 있어 언제 어디서든 편리하게 사용할 수 있습니다.

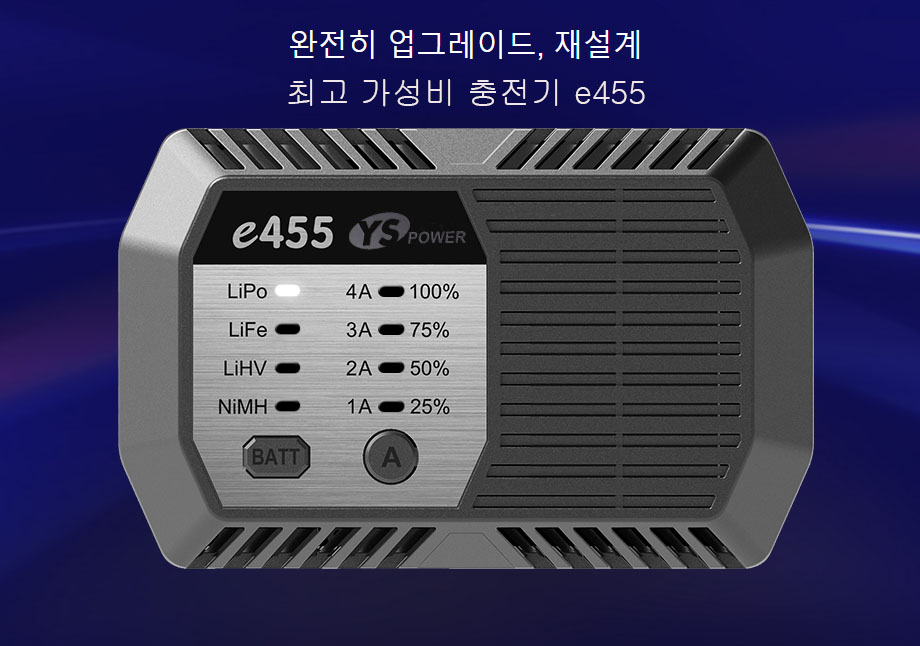

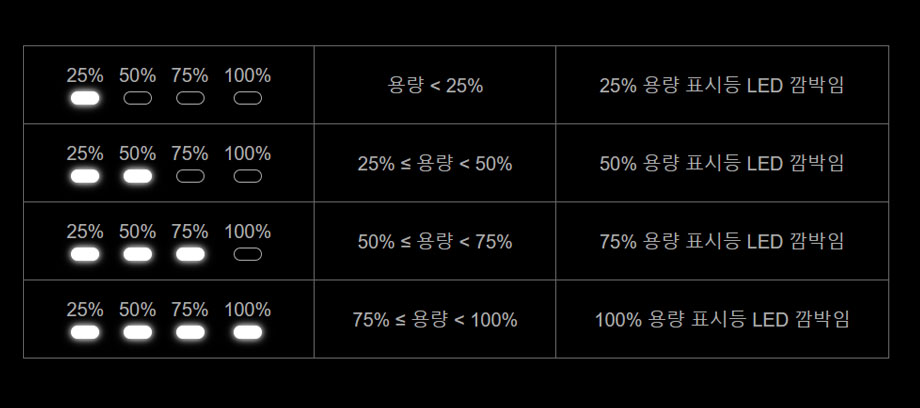

e4S 충전기의 컬러 LED 표시등은 충전 진행 상황을 명확하고 직관적으로 확인할 수 있도록 해줍니다.

간편하고 매끄러운 모니터링으로 충전 상태를 손쉽게 확인할 수 있습니다.

사양:

크기 및 무게
케이스 재질: 플라스틱
케이스 크기: 110x70x38mm
무게: 약 169g
전원
입력: AC 100V-240V 50/60Hz
충전 전력: 60W
배터리
배터리 종류/셀:
LiPo/LiHV/LiFe: 2-4S
NiMH: 6-8S
충전
충전 전류: 1A/2A/3A/5A
밸런싱 전류: 최대 500mA
차단 전압
LiPo: 4.20V
LiFe: 3.65V
LiHV: 4.35V
작동 및 보관
작동 온도: 0℃-40℃
작동 습도: 0%-75% RH (비응축)
보관 온도: -10℃-70℃
보관 습도: 0%-75% RH (비응축)

경고 및 안전 참고 사항

►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.

► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.

► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.

►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.

►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.

►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)

►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.

►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.

►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.

►충전기는 접지된 콘센트에만 연결해야 합니다.

► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.

►충전시 부주의로인한 사고에 대한 책임은 당사에서 지지않는점 유의바랍니다.

제품 구성품 13 : XT60 병렬 컨넥터 케이블 Type 2

하나의 배터리 전원을 두 개의 장치로 나눠 쓰기 위한 XT60 병렬 분배 케이블입니다. 앞서 나온 배터리 병렬 연결용과 달리 전원을 분배하는 쪽 용도입니다. 제품코드는 C-061입니다.

하나의 배터리 전원을 분배하여

2개의 장치에 사용하기 위한 XT60 병렬 분배 케이블 입니다.

3,500원 (50,000원 이상 무료배송)

배송 안내한진택배 · 50,000원 이상 무료배송

알씨뱅크는 빠르고 안전한 한진택배를 이용합니다.
총 결제금액이 50,000원 이상인 경우 무료배송으로 발송됩니다. (항공합판, 비행기 등 부피가 큰 상품들은 추가 배송비가 발생합니다.)
기본 배송비는 3,500원 입니다. (택배사가 지정한 도서,산간,오지 일부지역은 배송비가 추가됩니다)
추가배송비 : 제주도 3,000원 / 기타도서 3,000원
네이버페이는 제주, 기타도서 추가 배송비가 자동으로 결제되지 않기 때문에 무통장입금으로 추가결제 해주셔야 합니다.
조립이 필요한 상품의 경우 일반 상품보다 배송이 다소 늦어질 수 있습니다. (자세한 배송일정은 고객센터로 문의하시기 바랍니다.)
구매대행 또는 예약상품의 경우 해외 배송기간이 추가되며 기간은 상품 및 시기에 따라 차이가 있을 수 있습니다.
구매대행 또는 예약상품과 같이 구매한 경우 모든 상품들이 준비된 후 일괄 발송됩니다.
국내 재고 상품의 평균 배송일은 입금 확인 후 1~3일입니다. (택배사 사정에 따라 1~2일 지연될 수 있습니다.)
출고 마감 시각은 상품마다 다릅니다. 위쪽 재고 상자의 「오늘 00:00 까지 결제하시면 … 출고됩니다」 안내를 확인해 주세요. (주문 수량에 따라 달라질 수 있습니다.)
토요일에도 택배를 받아보실 수 있습니다. (일부 지역에 따라 차이가 있을 수 있습니다)
토, 일요일 및 공휴일은 택배 발송을 하지 않습니다.

교환 및 반품안내받으신 날부터 7일 이내

단순 변심 또는 주문 실수로 인한 상품 청약철회 가능기간은 상품 수령일로 부터 7일 이내 입니다.
상품 개봉후 사용하여 상품 가치 훼손 시에는 7일 이내라도 교환 및 반품이 불가능합니다.
배터리류는 소모품으로, 제품 박스(포장)를 개봉하면 상품 가치가 현저히 떨어지므로 교환 및 반품이 불가능합니다(제품 하자·오배송 제외).
단순 변심 또는 주문 실수로 인한 교환, 반품은 고객께서 왕복 배송비를 부담하셔야 합니다(제품의 하자, 오배송 제외)
상품 파손 및 하자에 의한 교환 또는 반품의 배송비는 알씨뱅크에서 부담합니다.
제품을 수령하신 후 7일 초과시에는 제품 불량시 초기 불량으로 처리되지 않으며, 제품에 따라 유상 수리 처리됩니다.
조립이 필요한 상품의 경우 조립 및 사용의 흔적이 있는 경우 교환 및 환불이 불가능합니다.
교환 및 반품시 주소 : 부산광역시 부산진구 연지로13번길 4, 202호 알씨뱅크

결제 방법·구매 서류 등 이용 안내 전체 보기 ›



장바구니에 담았습니다. 지금 확인하시겠습니까?
장바구니 보기 계속 쇼핑하기

이전 달 January February March April May June July August September October November December 다음 달

[TR] S550 헥사콥터 + 픽스호크 GPS + SIYI MK15 HD 카메라 + 데이터링크 송수신 고화질 조종기 포함 풀셋

상품상세설명

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

January February March April May June July August September October November December
