- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기
- 충전기 : LiPoly 충전 가능한 다목적 충전기
- 배터리 사양 : 8,000mAh~12,000mAh (22.2V)4,600mAh
~8,000mAh(11.1V~14.8V)
- Prop : 18~19inch(Max)
- Motor : P5010(300KV) MR-Type BL Motor(18~20in) for X4/X6
Multicopter
- ESC : 40A 이상(6S Set up)
- FC : Tarot ZYX-M 또는 Pixhawk
- Wheel Base : 7.37mm
- Empty aircraft weight : 1.91kg
- Deployed wing length :
1192mm
- Frame Height : 332mm
- Basic Take-off weight
: 3.57kg
- Center plate size
: 170*170mm
- Max. wind resistance
: Force 6 wind
- 배터리 12,000mAh 6S1P 기준 기본 중량으로 약 40분 비행 가능!

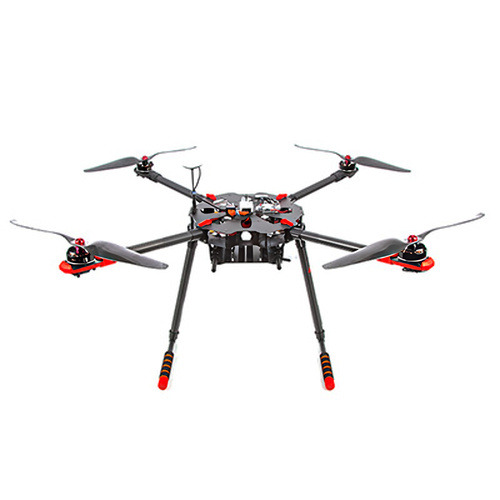

<제품 이미지>
* 구매 전 필독 사항 *
본 제품은
사용자의 잘못된(미숙한) 조작 또는 비행에 부적합한 환경에서의 비행으로 인해 예기치 못한 문제가 발생할 수 있으며 이에 대해서는 판매자의 책임이
없음을 알려드립니다.
또한 비행
허가 지역에서의 불법(미신고) 비행과 야간비행(일몰 시간 이후)은 법으로 엄격히 금지되어 있음을 알려드립니다.
또한 해당
무선설비는 전파혼선 가능성이 있으므로 인명안전과 관련된 사고에 대하여 당사는 책임이 없습니다.
제품 구성품 2 : [TR] P5010(300KV) 멀티콥터용 브러쉬리스 모터 - 18~20인치 프롭 사용
TAROT P5010(300KV) BL Motor(18~20in) for X-Series
PROJECT-10 Class!
Tarot사의 X4/X6 중형 멀티콥터용 MR Type 아웃러너 모터.
Military Level의 내구성과 장시간 체공에 최적화 된 P5010(300KV) 모터로서 18~20inch 프롭을 사용하는 타롯사의 X4 또는 X6 멀티콥터에 사용하며, 6Cell(22.2V)에 최적화
된 모터입니다.
6S(22.2V) 기준으로 18x5.5 ~20x5.5 MR 프롭을 사용하면 됩니다.
국내 판매용 P5010(300KV) 버젼은 모두 일본산 MineBee Bearing Type으로 교체 후 판매됩니다!
International standard aviation aluminum raw materials, after Japan's high-precision CNC machining (precision 0.001mm), the use of German imports of tungsten steel cutting tool to ensure processing accuracy, each finished or semi-finished products have to undergo a rigorous quality standard test (0.01mm) to ensure that each batch Times of consistency. Through the aerodynamic layout design of the 5010 / 300kv rotor inside the use of "fan" in the form of more effective cooling of the stator, the rotor using high-precision dynamic balancing instrument debugging to the best (0.05g or less), the use of imported bearings, all hand winding. Each motor factory has been dynamic, static test, to ensure the consistency of the motor. Use: suitable for six rotor, eight rotor, mostly professional aerial photography UAV, suitable for paddle range 18-20 inch. Motor characteristics: high efficiency, heat fast, large pull.
- Product Type: 5010 - KV : 300KV - Number of stator ends: 12N - Number of motor poles: 14P - The diameter of the shaft: 6mm - Motor size: Φ58.5 × 31.5mm - Weight: 200g - No load current (A) @ 10v: 0.6 - Number of battery sections: 6s - Maximum continuous current (A): 36.35 - Maximum continuous power (W): 781.5 - Internal resistance: 62mΩ - Machine installation hole distance: Φ25mm
- 5010 / 300kv brushless motor × 1 - Metal paddle x 1 - M3 * 6 cup head screws × 2 - M3 * 6 semi-round head screws × 4 - PC box × 1
네이밍 혁신 네이밍 체계를 폴리머 프롭에 접목하여 사용할 기체에 가장 적합한 프롭을 쉽게 고를 수 있습니다. - M: Multi (멀티로터용 프롭) - F: Folding (폴딩) - 18: 18 inch (프롭 사이즈) - 6: 6kg (프롭의 최대 쓰러스트) - R: CCW (L - CW)
원천 기술 꾸준한 몰딩 개선과 향상 끝에 X·카본 프롭의 중심이 되는 카본 섬유와 폴리머 하이브리드 기술을 접목시켰습니다. 이제 이 기술은 프롭 압축 강도에 새 표준이 됩니다. - 프롭 표면의 마멸 저항: x1.5 - 소재 밀도: -3.5% - 프롭 강도: x2
모든 프롭은 주입 기술과 0.25mm의 프롭 후단 몰딩, 기류 간섭 감소, 그리고 양항비 향상의 한계에 도전합니다. (일반 프롭의 후단과 X·카본 프롭의 후단 비교) 높은 명도의 단열 코팅 처리를 한 프롭 표면은 자외선으로부터 프롭을 보호합니다. 열에 강한 재질의 프롭은 고온에서 비행 시간을 늘려줍니다.
X·카본 프롭의 기술
CFD 유체 시뮬레이션 T-MOTOR 프롭 비행성 예측 프로그램을 통해 이상적인 공기 역학 상호 작용을 구현해 냅니다. 최종 프롭 디자인은 10개 이상의 후보 중 타겟이 되는 작동 조건에서 성능 비교 후 선별되었습니다.
CAE 유한 요소 분석 유체 고형 결합 기술을 통해 프롭의 구조를 분석합니다. 프롭의 각 부분에 대한 유형 모니터링을 위해 유체 시뮬레이션의 부하 분포를 프로펠러에 추가하여 구조를 분석합니다. 더욱 완벽해진 X·carbon 프롭을 만나보세요.
위상 최적화 디자인 위상 최적화 기술 구조 단순화에 무게를 두어 설계했습니다. CAE 유한 요소 분석으로 얻은 최적의 특정 강도 방식을 통해 제한된 공간에서 무한한 가능성을 가진 최적화 디자인을 구현해 냈습니다.
에너지 흡수 기술 새 시리즈에 적용된 T-MOTOR의 에너지 흡수 기술은 프롭이 아주 강한 충격을 받았을 때 모터를 보호해 줍니다. 독특한 구조 분해를 통해 충격으로부터 에너지를 흡수합니다.
허브 구성 - M3 육각 볼트 - 상단 프롭 허브 - 불소수지 스페이서 - 하단 프롭 허브 특수 제작된 불소수지 스페이서는 프롭의 수명을 늘려줍니다. 모터 샤프트와 같은 재질의 스틸을 사용해 축과 볼트가 휘는 것을 방지합니다. 7075 알루미늄 합금으로 만들어진 프롭 커넥터는 아노다이징을 거쳐 가볍고 단단하며 녹슬지 않습니다.
T-MOTOR ALPHA 변속기·모터와 이상적인 조합 최적화된 모터와 ALPHA 변속기의 자기화로 디자인을 통해 빠른 반응 속도의 컨트롤을 경험해 보세요. - T-MOTOR 모터 + ALPHA 변속기 + X·carbon 프롭
100,000번의 폴딩 테스트 섬세한 작업을 통해 최상의 퀄리티를 보장합니다.
사용 방법 주의: 프롭을 나이록을 이용하여 모터에 고정해 주세요. 1. 이륙 전 날개를 펼쳐주세요. 2. 프롭이 바르게 설치되었는지 확인하세요. 3. 사용 후 접어서 보관하세요.
도면 - 바깥 볼트 구멍 간격: 40 - 안쪽 구멍 간격: 12 - 구멍 지름: Ø4, Ø3 - 볼트: M3
구성품 - 폴리머 폴딩 프로펠러(MF1806) 1조 - 부품 봉투 1개 (M3*6 검정 컵헤드 나사 4개)
주의사항 1. 커버 플레이트의 나사가 잘 장착되었는지 확인하세요. 2. 프로펠러에 힘을 가하지 마세요. 3. 떨어뜨리거나 그에 준하는 충격을 받은 프로펠러는 변형되거나 금이 갈 수 있습니다. 이 경우 정상 제품으로 교체해야 합니다. 4. 프로펠러를 절대 분해하지 마세요. 분해하면 안전 문제가 생깁니다. H2O, SO2, NO2, Cl2, 유기규소, 시아노기, 페놀이 있는 열악한 환경에서 프로펠러를 사용하지 마세요. 5. 프로펠러를 (4)에 언급한 환경에서 멀리하세요. 6. 6개월 이상 장기 보관할 때는 밀봉해서 보관하세요.
제품 구성품 4 : [HOBBYWING] XRotor 40A 브러쉬리스 변속기 와이어 타입
[HobbyWing] XRotor-40A ESC for Multicopter(Wired Type)
세계 최대의 변속기 메이커 하비윙사의 멀티콥터 전용 ESC Series.
복잡한 변속기 프로그래밍을 최대한 단순하게 설계, 멀티콥터에 최적화된 리니어 리스펀스를 구현한 멀콥전용 변속기.(Opto 방식)
변속기 PCB에 Wire가 부착된 Type 입니다.
600~800급 쿼드, 헥사용
1. Features
1.1 Special core program for multi-rotor controllers greatly improves throttle response. 1.2 Specially optimized software for excellent compatibility with disc-type motors. 1.3 All settings except the "Timing" are preset, making usage simple, highly intelligent and adaptive. 1.4 The twisted-pair design of the throttle signal cable effectively reduces the crosstalk produced in signal transmission and makes flight more stable. 1.5 Compatible with various flight-control systems and supports a signal frequency of up to 621Hz (Note: all throttle signals over 500Hz are non-standard signals) . 1.6 Special drive chip has much better MOSFET driving effect than common driving circuit consisted of discrete components. 1.7 MOSFET with extra-low resistance brings high performance and great current endurance.
2. Specifications
Model
Con. Current
Peak Current (10s)
BEC
LiPo
Programm Item
Weight
Size
Typical Applications* (For reference）
XRotor-10A
10A
15A
No
2-3S
Timing (High/Intermediate)
6.5g
36.5 x 16.4 x 4.1
250 Class Quadcopter
XRotor-20A
20A
30A
No
3-4S
Timing (High/Intermediate)
14g
52.4 x 21.5 x 7
330/450 Class Quadcopter
XRotor-40A
40A
60A
No
2-6S
Timing (High/Intermediate)
26g
68 x 25 x 8.7
550/650 Class Quadcopter
Note: The "Typical Application" in the above form only refers to quadcopter (with 4 motors). When the ESCs are installed on multi-Rotors with 6/8/16 motors, the applicable axle distance can be larger than the value listed in the above form.
3. Compatible or Matchable ESCs
250 QAV
Model
SunnySky 1806
EMAX/Tarot 1806
KV Rating
2000KV
2300KV
1430KV
2280KV
Propellers (2-blade)
5043
6040
5043
6040
5030
6040
5030
6040
Voltage Max. Current
11.1V 6.3A
7.4V 6.1A
11.1V 11.3A
11.1V 9.4A
7.4V 8.6A
11.1V 15.4A
7.4V 1.6A
11.1V 2.7A
7.4V 2.3A
11.1V 4A
7.4V 4.4A
11.1V 8A
11.1V 11.3A
Recommended ESCs
10A
10A
15A
15A
15A
20A
10A
10A
10A
10A
10A
15A
15A
250/300 QAV
Model
T-MOTOR 2204
SunnySky 2204
EMAX 2204
KV Rating
1400KV
2300KV
2300KV
2300KV
Propellers (2-blade)
5030
6020
3050
6020
5043
6040
5030
6030
Voltage Max. Current
11.1V 2.3A
11.1V 3A
11.1V 9A
7.4V 5.7A
11.1V 10.2A
11.1V 7.8A
11.1V 12.2A
12V 7.5A
8V 6.4A
12V 11.5A
Recommended ESCs
10A
10A
15A
15A
15A
15A
20A
15A
10A
15A
Note: 1806 size and 2204 size motors have been widely used on the 250/300 level QAVs. The operating currents will be quite different when paring the same ESC with different batteries (2S/3S) and propellers. Please select the right ESC as per the typical parameters listed out below.
4. Compatibility Test
Compatibility Test Result of Motors and XRotor ESC
Model Brand
Motor Mode
KV
Test Conditions
Compatibility Test Result
Propeller
Voltage
HLY (HengLiYuan)
4822
690
1238/1340
4S Lipo
Passed
390
1238/1240
6S Lipo
Passed
4225
610
1238
4S Lipo
Passed
390
1238/1447
6S Lipo
Passed
SunnySky
V3508
580
APC1238
4S Lipo
Passed
X4112S
400
1447/1550
4-6S Lipo
Passed
485
1447/1550
4-6S Lipo
Passed
X4108S
380
1447/1550
4-6S Lipo
Passed
480
1447/1550
4-6S Lipo
Passed
600
1447/1550
4S Lipo
Passed
X2212
980
1047
3S Lipo
Passed
V2216
900
1047
3S Lipo
Passed
X4110S
400
1238/1550
4-6S Lipo
Passed
Crazy Motor
5008
335
1555/1655
6S Lipo
Passed
Feiyue
5008
340
17-18 inch
6S Lipo
Passed
DualSky
XM5015
390
1550
6S Lipo
Passed
XM5010
700
1450
3S Lipo
Passed
4010
880
1150
3S Lipo
Passed
T-Motor
3506
650
1238/1340
3S Lipo
Passed
3510
430
1340/1550
6S Lipo
Passed
4014
330
1550
6S Lipo
Passed
3508
380
1340/1550
6S Lpo
Passed
........
<제품 이미지>
XRotor Series - 40A(Wired Type)
배송안내
알씨뱅크는 빠르고 안전한 한진택배를 이용합니다.
총 결제금액이 50,000원 이상인 경우 무료배송으로 발송됩니다. (항공합판, 비행기 등 부피가 큰 상품들은 추가 배송비가 발생합니다.)
기본 배송비는 3,500원 입니다. (택배사가 지정한 도서,산간,오지 일부지역은 배송비가 추가됩니다)
조립이 필요한 상품의 경우 일반 상품보다 배송이 다소 늦어질 수 있습니다. (자세한 배송일정은 고객센터로 문의하시기 바랍니다.)
구매대행 또는 예약상품의 경우 해외 배송기간이 추가되며 기간은 상품 및 시기에 따라 차이가 있을 수 있습니다.
구매대행 또는 예약상품과 같이 구매한 경우 모든 상품들이 준비된 후 일괄 발송됩니다.
국내 재고 상품의 평균 배송일은 입금 확인 후 1~3일입니다. (택배사 사정에 따라 1~2일 지연될 수 있습니다.)
출고 마감 시각은 상품마다 다릅니다. 위쪽 재고 상자의 「오늘 00:00 까지 결제하시면 … 출고됩니다」 안내를 확인해 주세요. (주문 수량에 따라 달라질 수 있습니다.)
토요일에도 택배를 받아보실 수 있습니다. (일부 지역에 따라 차이가 있을 수 있습니다)
토, 일요일 및 공휴일은 택배 발송을 하지 않습니다.
교환 및 반품안내
단순 변심 또는 주문 실수로 인한 상품 청약철회 가능기간은 상품 수령일로 부터 7일 이내 입니다.
상품 개봉후 사용하여 상품 가치 훼손 시에는 7일 이내라도 교환 및 반품이 불가능합니다.
배터리류는 소모품으로, 제품 박스(포장)를 개봉하면 상품 가치가 현저히 떨어지므로 교환 및 반품이 불가능합니다(제품 하자·오배송 제외).
단순 변심 또는 주문 실수로 인한 교환, 반품은 고객께서 왕복 배송비를 부담하셔야 합니다(제품의 하자, 오배송 제외)
상품 파손 및 하자에 의한 교환 또는 반품의 배송비는 알씨뱅크에서 부담합니다.
제품을 수령하신 후 7일 초과시에는 제품 불량시 초기 불량으로 처리되지 않으며, 제품에 따라 유상 수리 처리됩니다.
조립이 필요한 상품의 경우 조립 및 사용의 흔적이 있는 경우 교환 및 환불이 불가능합니다.

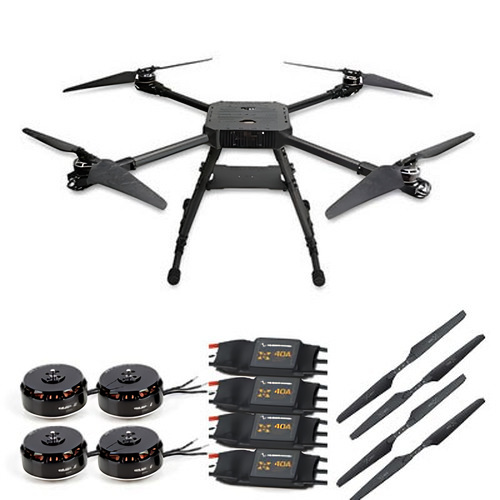

![알씨뱅크 TL680BC1 [TR] 타롯 680B 쿼드콥터 베이직 콤보 셋트 (논 폴딩 산업용 고정 타입 / 737mm) - 모터, 변속기, 프로펠라 포함](../data/goods/fm101735_1792336041.jpg)
