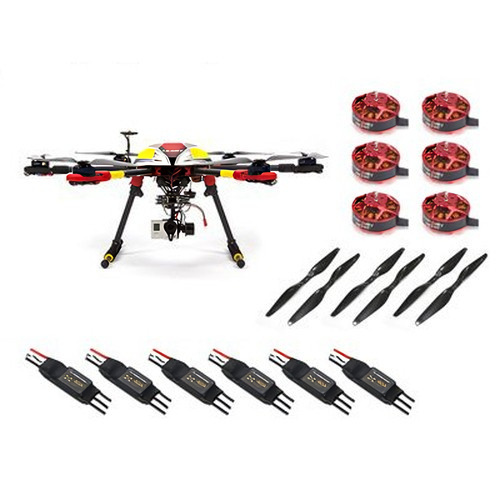

[TR] 아이언맨 680 PRO 헥사콥터 베이직 콤보 교육용 버전 (키트 + 모터 + 변속기 + 프로펠라/ 6S 사양)

TAROT IRON-MAN 680 PRO Hexa Copter

Middle Class Flying HEXA Machine 4th Edition

공전의 Hit를 기록한 Tarot사의 Ironman 후속 모델 680 PRO 네번째 에디션.

모든 카본 부품이 빛 반사를 막기 위한 고품질 TORAY 무광 카본으로 제작된 기체로서 공전의 히트를 기록한 TAROT T2D 짐벌과 완벽한 호환성을 보장하며 최대 13inch Prop 사용이 가능한 본격적인 중급 항공 촬영용 기체입니다.

PRO Edition은 메인 프레임이 PCB로 되어있어 DJI S800처럼 프레임에 직접 솔더링이 가능하며 복잡한 배선을 획기적으로 줄일 수 있도록 설계 되었습니다.

아울러 PL(Perfect Landing Gear) Edition에서 호평 받았던 커스텀 메이드 폴딩 스키드를 채택, 이동시 간편하게 접어서 휴대할 수 있습니다.

주의 : 본 제품은 순수 Kit 상품으로서 모터, 변속기, FC 및 조종기, 배터리 등의 기자재는 별도입니다.

주의2 : 사진상의 FRP 캐노피 및 GPS Mount, Landing Skid Sponge는 별매 입니다.

<권장사양>

아래 리스트는 조립 완성에 필요한 추가 옵션입니다.

- 조종기 : 6ch이상 조종기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 조종기

- 수신기 : 6ch 이상 수신기(2.4Ghz 권장)/Camera Gimbal 장착시 7ch 이상 수신기

- 충전기 : LiPoly 충전 가능한 다목적 충전기(Bantam BC6 이상)

- 레귤레이터 : Gryphon Polaris Super BEC(Gimbal 장착시 필요)

- 배터리 사양 : 4,600mAh ~8,000mAh(11.1V~14.8V)

- Prop : 10~13inch(Max)

- Motor : Dualsky XM4010TE-MR 시리즈 또는 TAROT 4006MR(620KV) - 두 모델 공히 12in MR Prop을 추천합니다.

- ESC : 20A 이상(3S Set up), 30A 이상(4S or Higher Setup)

DUALSKY 12x5.5 MR Prop Version.2

Dualsky XM4005/4010 Series용 신형 카본 프롭 세트.(MR Type)

프롭 효율을 극대화하기 위해 새로운 Platform Mold를 사용, 아울러 익단 실속을 방지하기위해 Carving 방식의 EDGE 설계.

장착 방법은 아래 사진 참조

정피치/역피치 각 1Set

Bolt Hole 규격 : M3.0

<제 원>

규격 : 12x5.5inch

중량 : 11.4g/pcs

MR 와셔는 XM5010/5015와 공용으로 사용합니다.

<제품 장착 요령>

아래 프롭은 본 제품과는 다른 프롭입니다만, 장착 방법은 동일합니다.(18in이상 부터는 프롭 마운트의 4개 홀을 모두 고정합니다.)

1. 먼저 센터 홀에 프롭을 장착합니다. 정확하게 GC가 맞게 가공이 되어 있기 때문에 타이트하게 들어갑니다.

장착 후 프롭을 돌려서 좌우의 홀 구멍과 모터의 홀 구멍을 정렬합니다.

2. 모터에 포함된 메탈 프롭 마운트 디스크를 아래와 같이 올리고 모터에 포함된 M3x8 육각 볼트를 고정합니다.

한번에 볼트를 잠글 경우 수평각이 틀어질 수 있으므로 좌우를 번갈아 조금씩 잠궈 줍니다.

3. 장착 완료 사진

4. 실제 크기
