팟플레이어를 이용했는데 카메라 송출이 안되어서 질문드립니다. 송신기의 채널과 수신기의 채널을 동일하게 했는데 맞춰야 할 다른게 있을까요? 또한 수신기에 있는 FR은 어떤걸 의미하는건가요? 윈도우 11은 지원이 안되나요?

Name: [TR] 연구/교육용 드론을 위한 실시간 영상 전송 패키지 (PC 실시간 영상 출력 - 인공지능/딥러닝 영상 분석용)
Brand: TAROT
SKU: QQ24221
Price: 299000 KRW
Availability: OutOfStock

안녕하세요 ^^ 1. 송신기 기본값 (8번), 수신기 53번 맞추시면 됩니다. 2. FR 과 CH 를 이용해서 번호를 변경할 수 있습니다. 위 적힌 번호값으로 설정하시면 됩니다. 3. 윈도우 11 에서도 작동합니다. 보통 수신기쪽에 잭을 제대로 안꽂아서 안되는 경우가 많습니다. AV1 OUT 또는 AV2 OUT 에 꽂으시면 되며, 끝까지 꽉 꽂아주세요. 그래도 안되면 카카오톡으로 문의 주시기 바랍니다.

알씨뱅크 [TR] 연구/교육용 드론을 위한 실시간 영상 전송 패키지 (PC 실시간 영상 출력

교육/연구용 드론을 위한 실시간 영상 전송 패키지 V2 (HDMI ver)

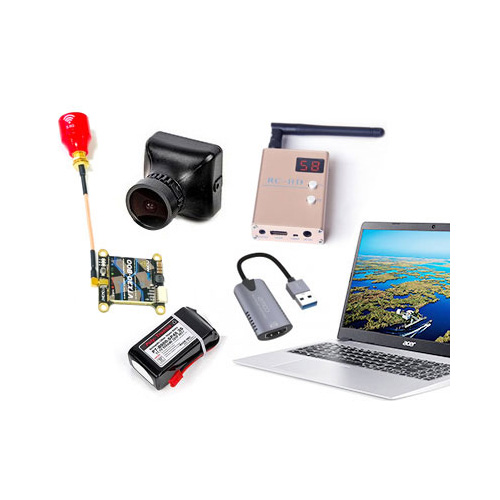

연구/교육용 드론에 사용할 수 있는 실시간 영상 전송 패키지 입니다.

카메라, 영상 송신 모듈, 안테나, 영상 수신 모듈, 영상 수신 모듈용 배터리, 아날로그 영상 -> USB 변환장치가 포함되어 있는 셋트 상품으로,

카메라를 통해 실시간 영상을 아날로그 5.8GHz 무선으로 전송하여 PC 에서 실시간으로 확인이 가능합니다.

PC 에 전송되는 영상을 단순 시청하거나, 별도의 프로그램을 개발하여 인공지능 영상처리를 위한 연구를 진행하실 수 있습니다.

- 무선 영상 전송 자체는 지연시간이 거의 없으나 (0.1ms 이내), PC 성능에 따라 디지털로 변환하는 과정에서 0.5초~1초 가량 지연시간이 발생할 수 있습니다.

- HDMI 케이블이 포함되어 있으며, PC 없이 일반 HDMI 입력 모니터에 연결하여 바로 시청할 수도 있습니다.

- HDMI to USB 컨버터가 포함되어 있으므로, PC 로 영상을 전송하여 영상을 시청/녹화할 수 있습니다.

- 본 기기는 아날로그 방식으로 무선 영상을 전송하며, 아날로그 해상도는 640*480 이내입니다. (디지털 방식이 아니므로 HD 영상 전송 불가)

- 본 패키지에 포함된 배터리는 영상 수신 모듈용입니다. 카메라와 영상 송신 모듈에는 별도의 전원이 필요합니다.

- 제품 구성 중 영상 수신 모듈은 해외 구매 대행 제품입니다. 별도 배송되며, 주문시 배송까지 약 1~2주 소요됩니다.

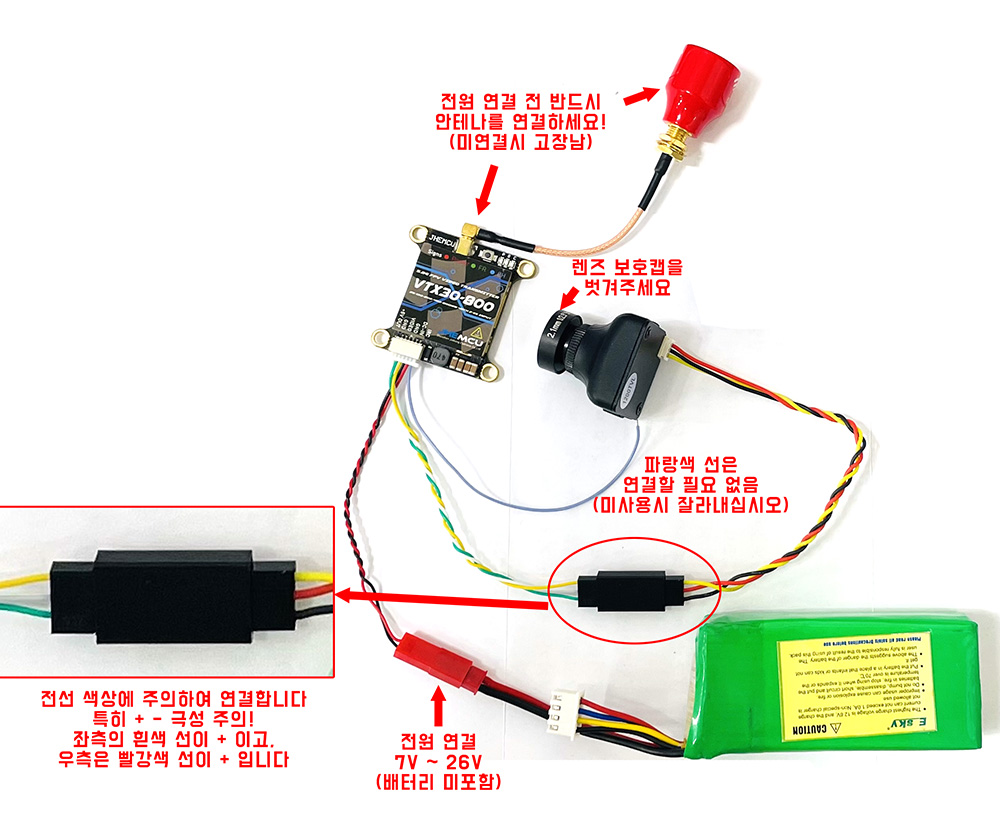

알씨뱅크 [TR] 연구/교육용 드론을 위한 실시간 영상 전송 패키지 (PC 실시간 영상 출력 - 인공지능/딥러닝 영상 분석용) 1

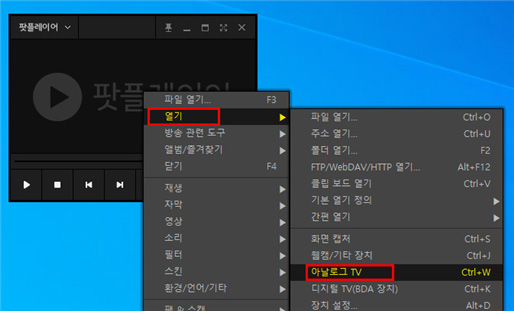

1. 다음 팟플레이어 설치 후, 팟플레이어 화면에서 마우스 우클릭 -> 열기 -> 아날로그 TV 를 선택하면 됩니다.

알씨뱅크 [TR] 연구/교육용 드론을 위한 실시간 영상 전송 패키지 (PC 실시간 영상 출력 - 인공지능/딥러닝 영상 분석용) 2

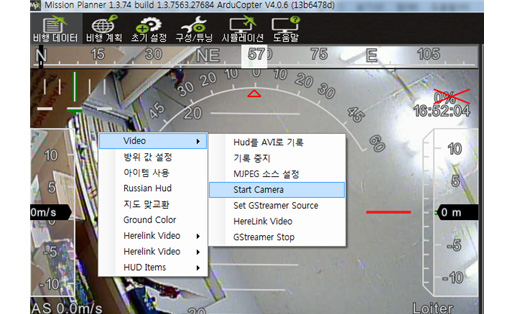

2. 픽스호크 사용자라면, 미션 플래너의 HUD 화면에 마우스 우클릭 후 Video > Start Camera 를 선택하면 HUD 화면에 오버레이 하여 볼 수 있습니다.

알씨뱅크 [TR] 연구/교육용 드론을 위한 실시간 영상 전송 패키지 (PC 실시간 영상 출력 - 인공지능/딥러닝 영상 분석용) 3

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
1200TVL 고화질 FPV 카메라 모듈 (2.8mm / 5~15V / NTSC)	JHEMCU VTX30-800 영상 송신 보드 - 구매대행	[TR] 롤리팝 5.8GHz 3.0dBi RHCP 안테나 (RP-SMA / 홀 타입)	[구매대행] RC832HD FPV용 5.8Ghz 48채널 영상 수신 모듈 - 미니 HDMI 출력
HDMI to 캡쳐 보드 (4K@60Hz 입력, 1080P@60Hz 출력)	HDMI - Mini HDMI 케이블 (초슬림) 1.5M / v1.4 지원 / 24K 금도금 / 4K	PT-B900-SP45 (11.1V, 3S1P, 45C+/JST-XT) 리튬폴리머 배터리 - 잭 선택

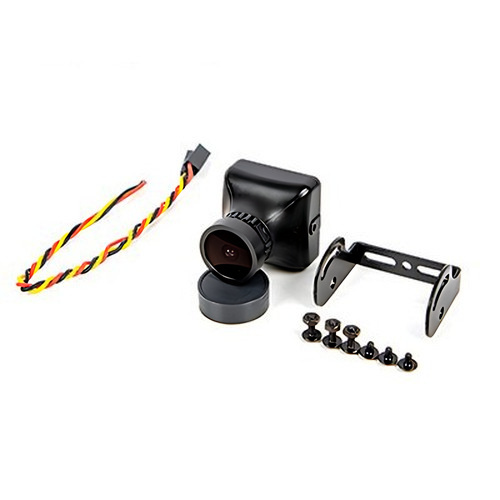

제품 구성품 1 : 1200TVL 고화질 FPV 카메라 모듈 (2.8mm / 5~15V / NTSC)

1200 VTL High Definition Camera (2.8mm/5~15V/NTSC)

소형 FPV용 1200 VTL 고해상도 카메라

NTSC 방식입니다.

색상 : Black

Model	FPV cameras
Lmage Sensor	1/4 CMOS SUPER HAD II / 1/3CMOS SUPER HAD II
Horizotal Resoulution	1200TVL
Lens	2.8mm
Signal System	PAL/NTSC
S/N Ratio	＞60Db(AGC OFF)
Electronic Shutter Speed	PAL: 1/50-100.000
Auto Gain Control(AGC)	YES
Back light compensation(BLC)	YES
Min lllumination	0.01Lux/1.2F
WDR	D-WDR
DNR	2DNR
Day/Night	Auto/Color/B*W
Power	DC 5-15 V
Net weight	12g
Dimensions	26mm26mm30mm

* 주의사항

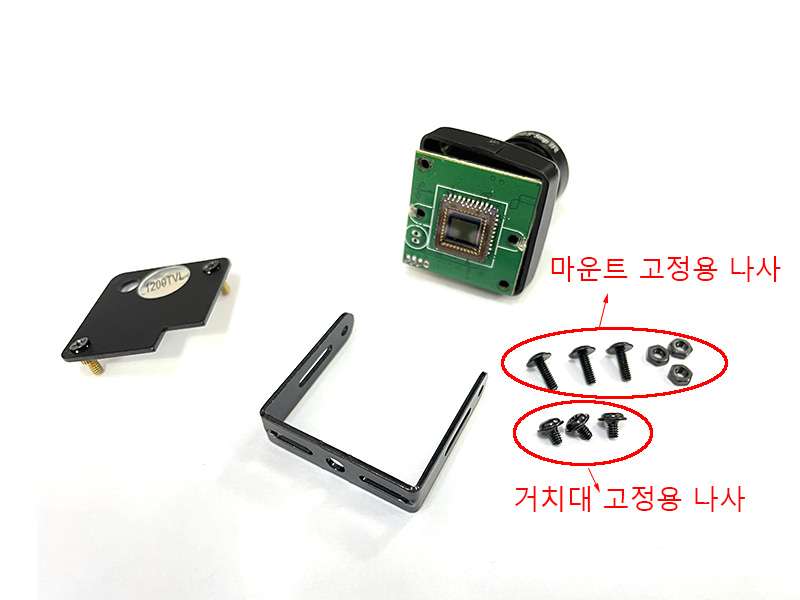

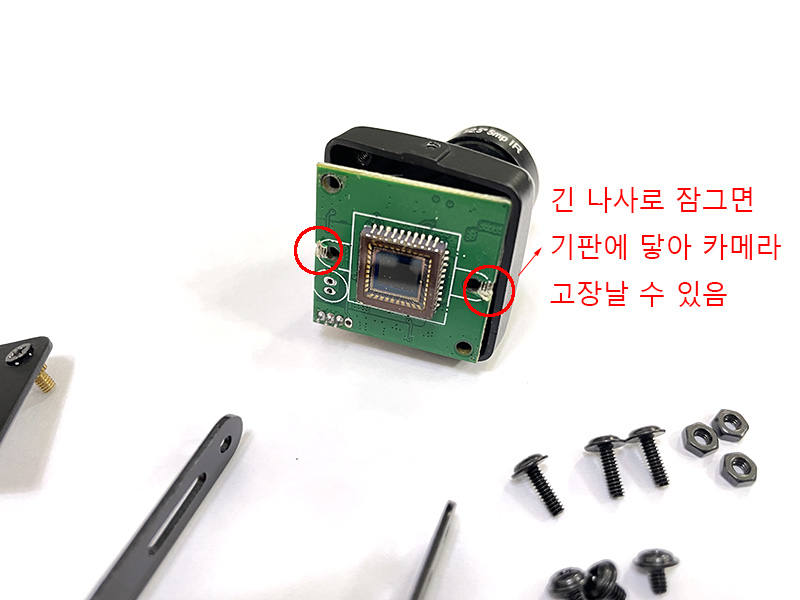

카메라와 거치대 고정시 긴 나사를 사용하면 기판에 닿아 카메라가 고장날 수 있습니다.

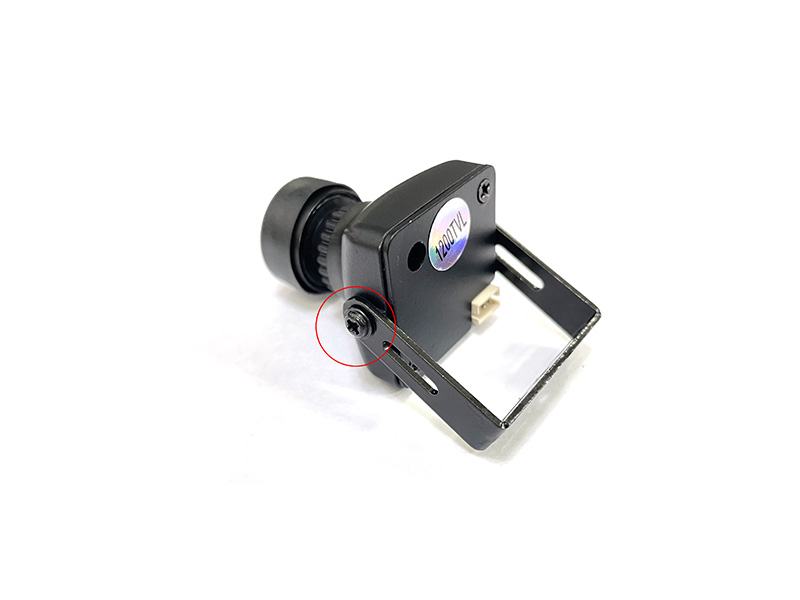

거치대 사용시 반드시 짧은 나사를 사용하시기 바랍니다.

제품 구성품 2 : JHEMCU VTX30-800 영상 송신 보드 - 구매대행

[구매대행] VTX30-800 영상 송신 보드

드론용 아날로그 무선 영상 송신을 위한 25W~800W 가변 출력 40CH FPV-TX 모듈입니다.

입력전압은 2S~6S(7V~26V)의 폭넓은 전압을 지원합니다.

채널 변경은 DIP 스위치가 아닌 디지털 방식으로 설정되며 소형 레이싱 드론부터 대형 드론까지 모두 사용이 가능합니다.

본 상품은 구매대행 상품이며 매장 재고 문의 등은 받지 않으므로 이점 양지말씀 드립니다.

주의 사항 : FPV 모듈에 전원을 넣기 전, 반드시 안테나(별매) 장착 후 전원을 연결 하시기 바랍니다.

안테나를 연결하지 않고 전원을 넣을 경우 과열로 모듈 파손이 되며 수리가 되지 않을 수도 있습니다.

RP-SMA Hole 타입 안테나 또는 MMCX-SMA 안테나를 사용할 수 있습니다. (안테나 미포함)

주의 사항 2 : 영상 송신 모듈은 열이 많이 발생하는 장치입니다.

손을 데지 않도록 주의하시고, 비행하면서 프로펠라 후류에 열이 식을 수 있도록 배치하시기 바랍니다.

밀폐된 공간에 설치하지 않도록 주의하세요.

열이 덜 발생하려면 최대한 낮은 전압 (7V) 를 사용하세요.

설명:

PIT/25MW/100/200/400/800MW 5 전력 조절 가능, 40CH

전원 공급 장치 7-26V (2-6S)

구멍 거리 30.5*30.5MM, 직경 M3

치수 36*36MM

무게: 6.8 그램

패키지 포함:

1 x VTX30-800 모듈

1 x MMCX-SMA Jl 케이블

1x6P * 1.0MM 플러그 코드

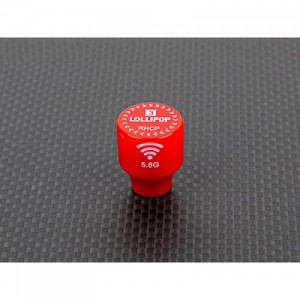

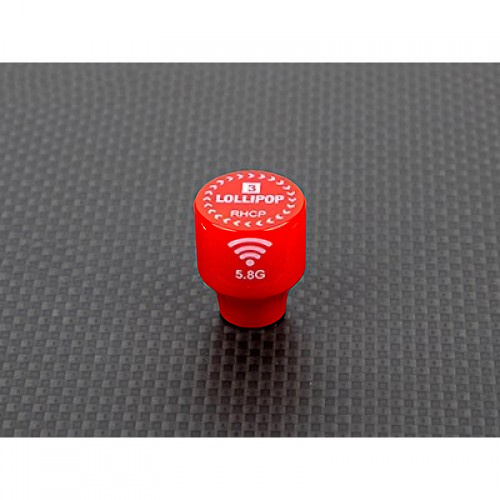

제품 구성품 3 : [TR] 롤리팝 5.8GHz 3.0dBi RHCP 안테나 (RP-SMA / 홀 타입)

[TR] Lollipop 5.8G 3.0dBi RHCP Antenna (RP-SMA/Hole Type)

5.8G 3dBi 롤리팝 고감도 마이크로 안테나.

초소형 레이싱 드론 등에 적합하도록 설계된 영상 송/수신용 안테나입니다.

내부에 핀이 없는 RP-SMA(Hole) 타입입니다.

- RHCP
- Frequency : 5325-5945MHz
- Width : 100MHz
- Input Impedance : 50
- Vswr : <=1.5
- Gain : 3dBi
- Power Capacity : 50
- Radiator:Cuprum
- Polarization Type:Vertical
- V.S.W.R:1.5-2.5
- Connector : SMA Male , RP-SMA Male, UFL , MMCX
- Color : Red black
- Weight : 7.6g(long) 5.1g(short)
- Length : 63*17mm

<제품 이미지>

마이크로 안테나는 핀타입(SMA)과 홀 타입(RP-SMA)로 구분 됩니다.

주문 전 타입을 확인 후 주문해 주시기 바랍니다.

제품 구성품 4 : [구매대행] RC832HD FPV용 5.8Ghz 48채널 영상 수신 모듈 - 미니 HDMI 출력

RC832HD FPV용 5.8Ghz 영상 수신 모듈

본 상품은 해외구매대행 상품으로 매장에 재고가 없고, 주문시 해외에서 발송됩니다.

FPV용 영상 수신기입니다. 5.8Ghz이며, 총 48채널의 주파수를 수신할 수 있으며, 미니 HDMI 출력 포트가 있는것이 특징입니다.

6~24V의 광범위한 입력전압은 다양한 배터리를 소화할 수 있으므로 배터리 제한이 거의 없습니다. 또한 최대 소모전류가 200mA이므로 효율이 매우 좋습니다.

CH 버튼과 FR 버튼을 눌러 채널과 밴드를 변경할 수 있습니다. (전원을 껐다 다시 켤때 마지막으로 설정된 주파수로 시작합니다.)

상세 제원

수신 주파수 : 5.8Ghz 대역 48채널

입력전압 : 6~24V (리튬폴리머 사용시 2~5셀 사용 가능)

소모 전류 : 약 200mA

영상 출력방식 : NTSC/PAL (자동 선택)

안테나 커넥터 : SMA 타입 (기본 다이폴 안테나 1개 포함)

작동 온도 : -10~85

크기 : 80mm x 65mm x 15mm

무게 : 120g

구성품 :

RC832HD 수신기 1개

전원 케이블 1개 (기본 JST 단자)

다이폴 안테나 1개

RCA 케이블 1개

영문 설명서

* 채널 및 밴드 주파수 표

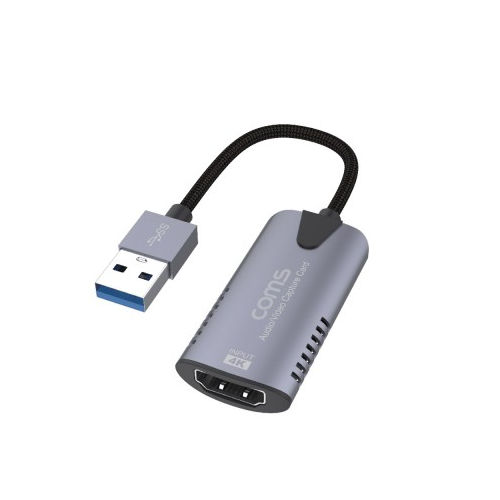

제품 구성품 5 : HDMI to 캡쳐 보드 (4K@60Hz 입력, 1080P@60Hz 출력)

HDMI USB 2.0 캡쳐 (NO.FW576)
4K 입력소스를 1080P (60Hz) 해상도로 녹화!

FULL HD 1080P@60Hz
4K@60Hz 해상도 입력 지원, 1080p@60Hz 동영상 파일 녹화!
고화질의 영상, 음성(HDMI) 입력신호를 간편하게 고화질 동영상 파일로 저장하며 Full HD 1080p 해상도 및 실시간 캡쳐를 지원합니다.

다양한 HDMI 기기 연결
DVD 플레이어, 게임기, 컴퓨터, IPTV 등을 연결할 수 있습니다. 케이블, TV, 셋톱박스, 컴퓨터 영상도 캡쳐가 가능하며 제작된 동영상은 TV, 컴퓨터를 통하여 재생이 가능합니다.
- INPUT: HDMI 기기
- OUTPUT: PC 및 노트북(영상 저장, 캡쳐)

녹화 해상도 FULL HD 1080P 지원
1080P 및 720P, 480P 등 다양한 해상도를 지원하며 전용 PC 프로그램에서 디테일한 설정이 가능합니다.
- FULL HD 1920 x 1080/60Hz 녹화 지원
- 지원 해상도: 720P (30Hz / 60Hz), 480P (30Hz), 1080P (30Hz/60Hz)

60Hz 완벽 지원으로 즐기는 초고화질의 컨텐츠
30Hz 영상보다 2배 이상 많은 60Hz의 영상은 1초당 60장의 화면으로 움직임이 많은 고퀄리티 컨텐츠를 잔상 없이 또렷하게 표현하여, 더욱 생생하고 실감나는 영화관급 화질로 감상할 수 있으며 장시간 시청해도 눈의 피로도가 적습니다.
- 30Hz 주사율: HDMI v1.4 (1초당 30장)
- 60Hz 주사율: HDMI v2.0 (1초당 60장), 30Hz 주사율 대비 2배 이상의 프레임으로 더 부드러운 움직임

쉽고 간편하게 사용하세요! Plug&Play + 무전원
Plug & Play를 지원함으로 별도 드라이버 설치 없이 사용 가능하며, 무전원 방식으로 별도의 전원이 필요 없어 간편합니다.

'팟플레이어'를 통해 캡쳐 및 방송이 가능합니다.
1. 팟플레이어 메뉴에서 [열기] - [장치 설정]을 클릭합니다.
2. 장치 설정에서 비디오 캡처 장치와 오디오 캡처 장치를 이미지와 같이 설정 후 확인을 클릭합니다. 장치명은 다를 수 있으니 참고 확인용으로만 부탁드립니다.
3. HDMI 단자에 연결된 영상소스가 팟플레이어 화면에 실시간으로 출력됩니다. (예: 노트북)
4. 동영상 캡처는 팟플레이어 메뉴에서 [영상] - [동영상 캡처] - [동영상 캡처...]를 클릭합니다.
5. [출력 설정]에서 '영상 품질' 및 '영상 크기' 설정 후 시작 버튼을 눌러 캡처를 시작합니다.

Specifications
- 연결 단자: USB 2.0 (Male) / HDMI (Female)
- USB 2.0 (수-Male): 컴퓨터에 연결
- HDMI (암-Female): HDMI 케이블로 장치의 HDMI 출력 포트에 연결
- 전원 공급: 컴퓨터 USB 포트
- 제품 사이즈 (LxWxH): 51.3 x 24.8 x 8.6mm
- 무게: 16.7g
- 케이블 길이: 120mm (커넥터 제외)
- 색상: 스페이스 애쉬 (회색계열)
- 전원: 5V/1A
- 비디오 입력 형식: 8/10/12 비트 색 농도
- 비디오 출력 모드: YUV420, JPEG
- 오디오 형식: L-PCM
- HDMI 확장 지원: 최대 10m

제품 구성
- USB 비디오 캡쳐 1개
- 한글 매뉴얼 1개

상품정보 안내
- 품명 및 모델명: FW576
- 법에 의한 인증, 허가내용: KC 인증 R-R-CMm-FW576 (방송통신기자재 적합성평가)
- 제조국 / 원산지: 중국(China)
- 제조원 / 판매원: (주)컴스마트
- 패키지 정보: 사이즈 150mm X 82mm X 25mm / 무게 38g

제품 구매 시 주의사항
- 사용 장비 또는 기기에 따라서 호환성 문제가 발생할 수 있으며 이는 제품 불량으로 볼 수 없습니다.

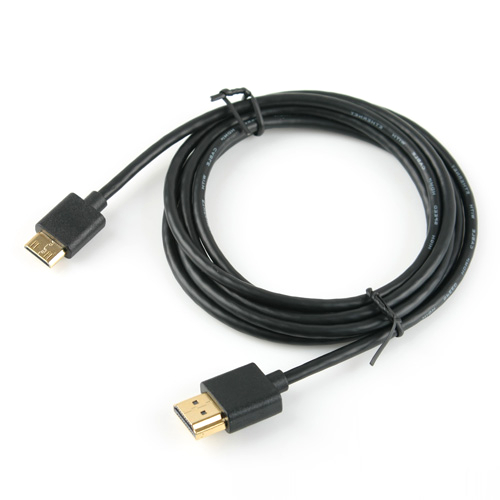

제품 구성품 6 : HDMI - Mini HDMI 케이블 (초슬림) 1.5M / v1.4 지원 / 24K 금도금 / 4K

제품 구성품 7 : PT-B900-SP45 (11.1V, 3S1P, 45C+/JST-XT) 리튬폴리머 배터리 - 잭 선택

Poly-Tronics 7th Generation 900mAh (11.1V, 3S1P, 45C+/JST-XT/JST)

7세대 리튬 폴리머 전지 Poly-Tronics SP Series!

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별,

Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율(30C, 35C,

45C, 55C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

출력쪽 단자는 옵션에서 선택 가능합니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B900-SP45 (11.1V, 3S1P, 45C+)/JST


No	Item	Spec'	비고
1	크기(WHD)	305722	mm
2	무게(g)	70g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	900mAh
7	충전 전류	Max 5C(0.85A/h)	Coulomb
8	방전율(C)	연속 : 45C(~39.6A/h) 최대 : 60C(~52.8A/h)<10Sec	Coulomb

충전시 발생할 수 있는 과충전으로 인한 부풀음 및 폭발을 방지하기 위해 전용 충전 포트가 부착되어 있으며 충전시 반드시 전용 Cell Balancer 와 함께 사용하시기 바랍니다.

주의 : Pack 상태에 따라 Dimension 및 Pack 중량은 약간씩 차이가 있을 수 있으며 제품의 성능 향상을 위해서 Pack 구성은 예고 없이 변경될 수 있습니다.
